Geruest Jolly

2,00x1,05 m - max Höhe 12,00 m

It shows the validity of the guarantee in years

It shows the maximum weight capacity of a product

It shows the number of people who can climb the structure at the same time

All our products conforms to the standads in force

It is shown on products which conform to the European Standard on welding

It is the European Standard for ladders

It shows that the Politecnico di Milano (Applied-Science Faculty in Milan) has tested a product and certified that it conforms to UNI EN131-1-2-3-4 (ladders), UNIEN14183 (step-stools), UNIEN1004 (scaffolds)

Ideal für den professionellen EInsatz

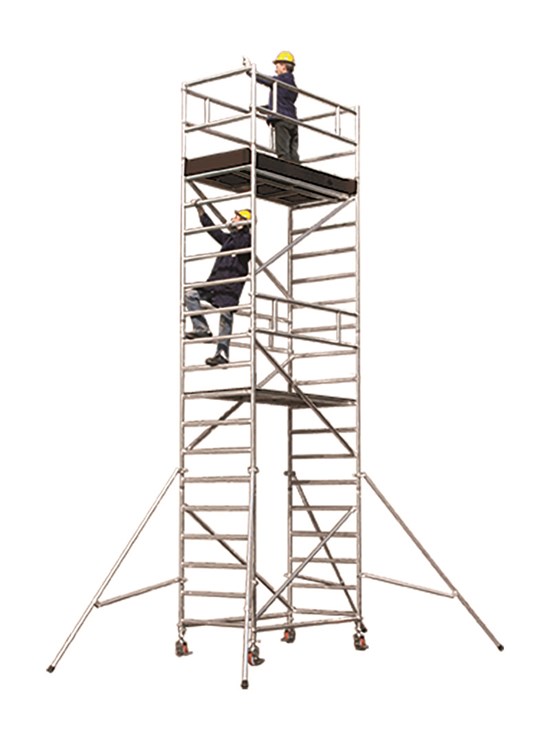

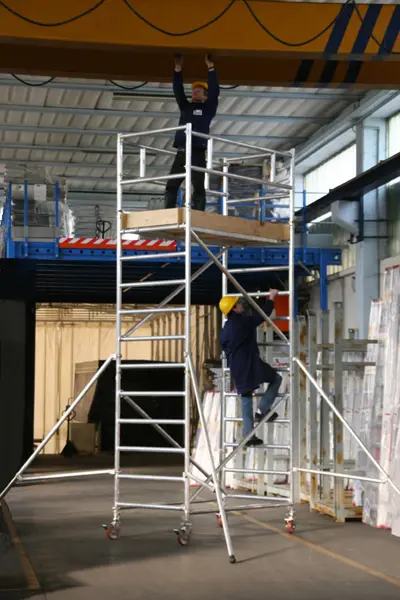

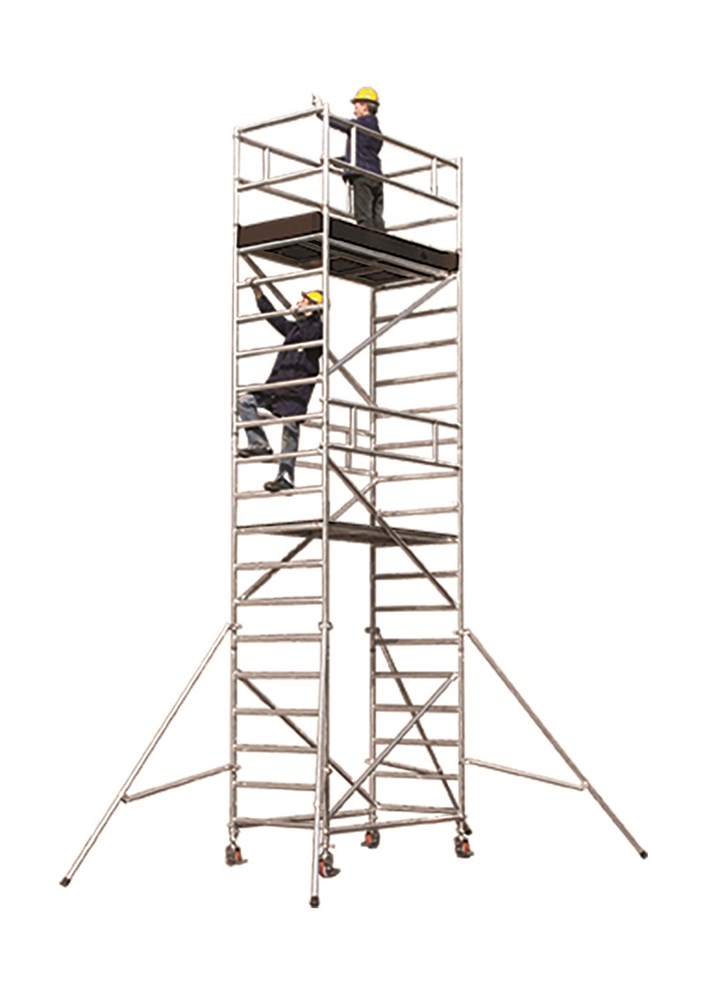

Professionelles Aluminiumgerüst, das in schnell montierbaren Modulen verkauft wird, ideal für den Außeneinsatz

Dieses professionelle Gerüst bietet die technischen Eigenschaften und die Qualität der Tempo-Serie, jedoch mit der Bequemlichkeit und dem Packkomfort der Millenium-Serie. Es besteht aus 1,80/0,90 m langen Modulen, die leicht zu handhaben und in Kleintransportern zu transportieren sind. Die maximale Arbeitshöhe (in der Hand) beträgt 12,62 m und ist ideal für Maler-, Installations- und Wartungsarbeiten.

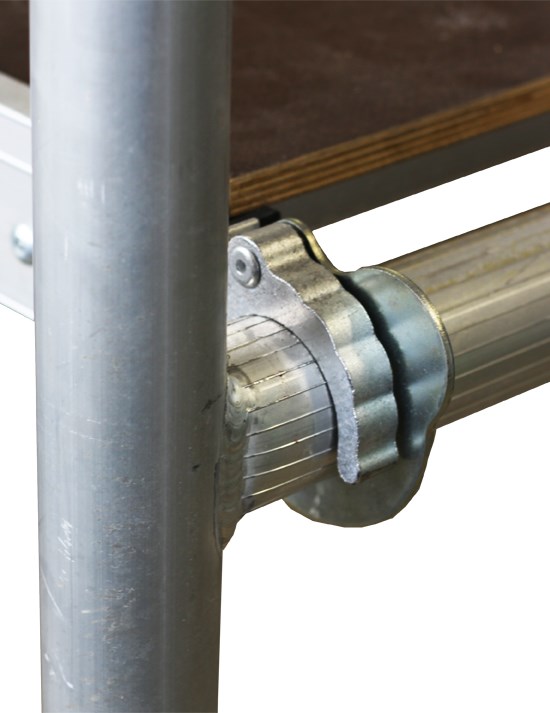

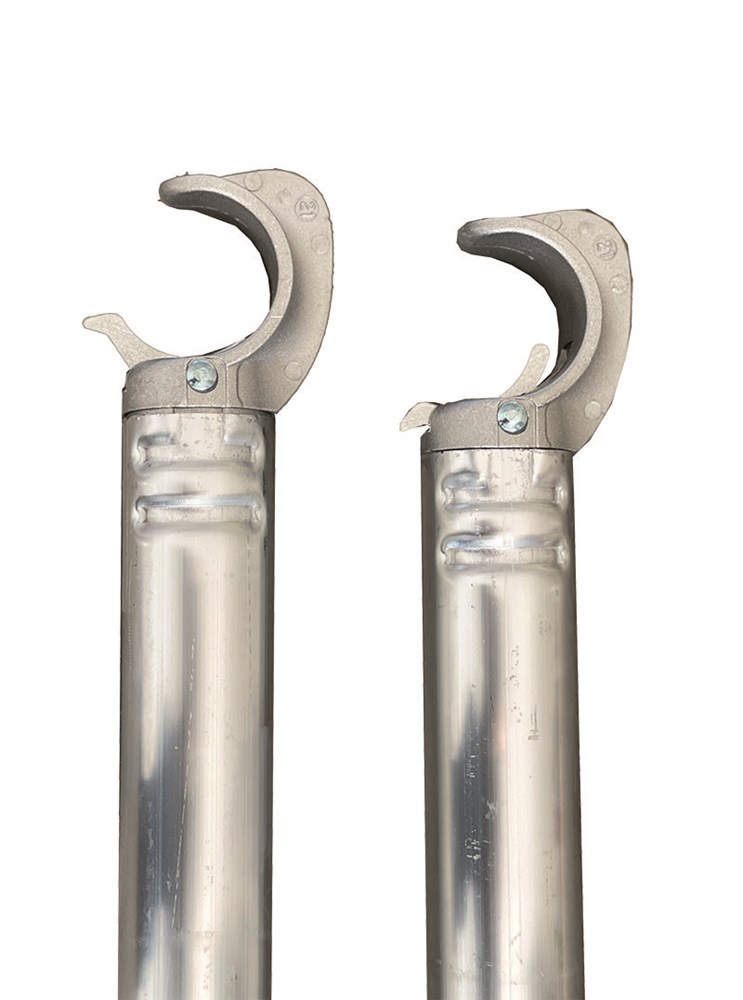

Es besteht aus einer leichten Aluminiumrohrlegierung mit einem Durchmesser von ø 50 mm mit rutschfesten, gerändelten Stufen.

Es ist unempfindlich gegen Rost.

Es besteht aus nur wenigen Bauteilen, wodurch es leicht und platzsparend zu transportieren ist und in wenigen Minuten und ohne Werkzeug montiert werden kann.

Jedes Modul wird komplett mit allem geliefert, was je nach der Höhe, die das Modul erreichen kann, benötigt wird.

Auf diese Weise erwirbt der Benutzer automatisch alles, was für die europäischen Normen UNIEN1004.1.2 mit maximaler Sicherheit erforderlich ist.

Alle Bauteile sind mit dem Herstellungsjahr und dem Svelt-Logo gekennzeichnet, wie es die europäische Norm vorschreibt.

Zusammensetzbare Höhen	von 1,81 m bis 11,67 m
Abmessungen	m 2,00x1,05
Max Tragfähigkeit	Kg 200/² (mit 2 Personen)
Abstand gerändelte Stufen	cm 30

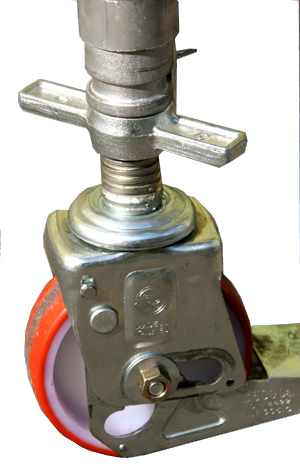

Räder	4 aus Nylon mit Bremse Ø 150 mm, ausgestattet mit doppeltem Fußpedal

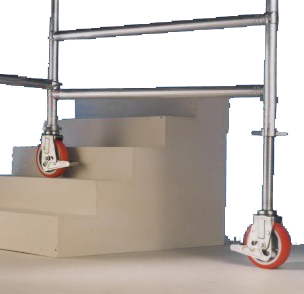

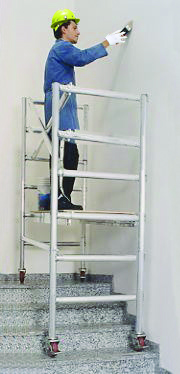

Teleskopbeine	4 verstellbar von 0 bis 30 cm

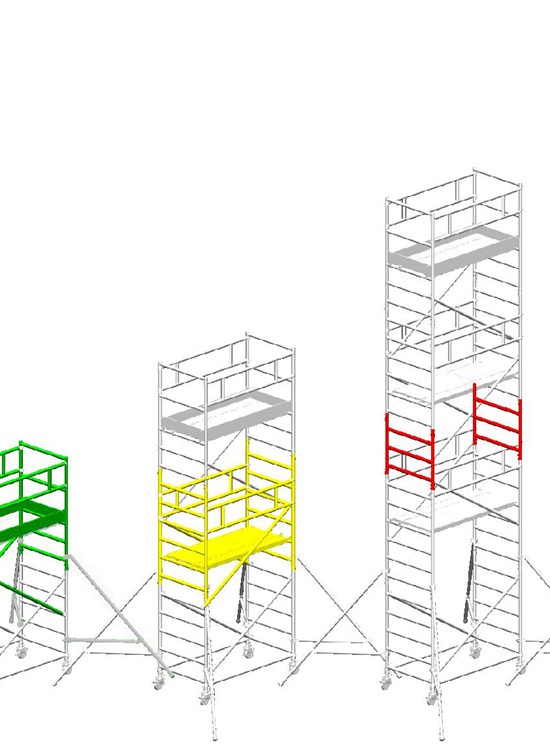

Neuheit: Überarbeitung der europäischen Normen UNIEN1004.1.2 20221

Abstand Boden/Grundboden zum ersten Boden < 3,40 m
Abstand zwischen den folgenden Böden < 2,25 m
Aus diesem Grund wurden in den neuen 2022er Modulen zusätzliche Böden hinzugefügt.

Packaging

Bei der Verpackung von Jolly wurde auf die Bequemlichkeit des Einzelhändlers geachtet.

Jedes Modul ist in einem einzigen Paket mit einer Beschreibung und der entsprechenden Position auf dem Gerüst verpackt.

So kann der Händler das Modul, das der vom Kunden gewünschten Höhe entspricht, leicht finden und ausliefern, ohne die Stücke kodieren, zählen und kontrollieren zu müssen.
Das ausgestellte Produkt präsentiert sich allein, um den Verkauf an den Einzelhändler zu erleichtern.

Ausstieg auf Dächer und Überdachungen

Alle JOLLY-Gerüste sind von SVELT gemäß D.LGS. 81/2008 für den Ausstieg auf Dächer und Überdachungen zertifiziert.

Das Podestsystem ist in der Gebrauchsanweisung zu finden.

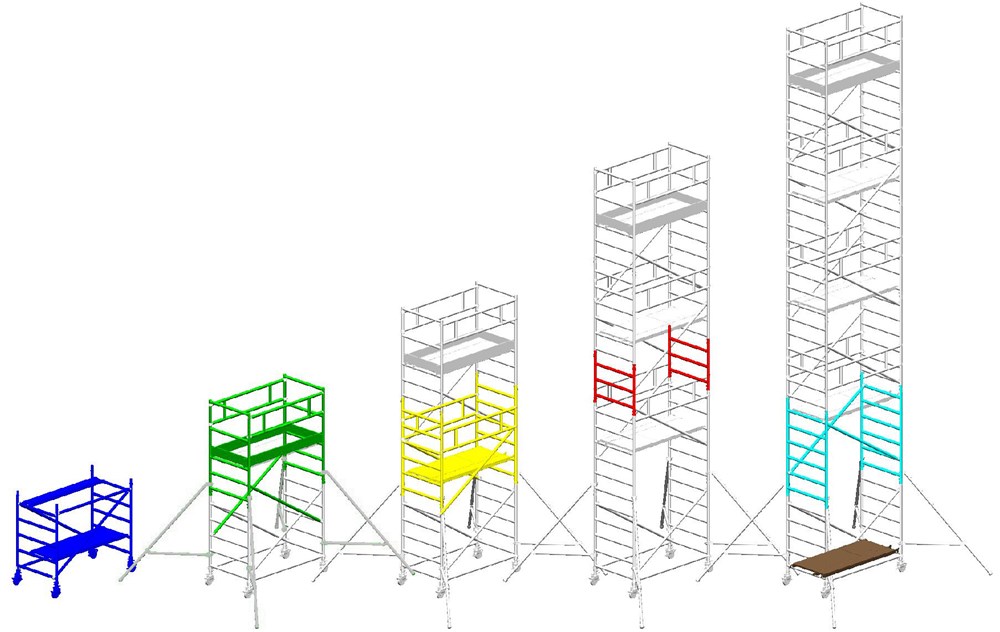

Standardausstattung je nach erworbenem Modul und Höhe

Modul A: Nr. 2 Endrahmen (5 g), 2 diagonale Querträger, 2 horizontale Querträger, 4 Räder mit Bremse Ø 150 mm mit verstellbaren Beinen (30 cm), 1 Boden mit Falltür,. 1 Halbblindboden.
Modul B: 2 Endrahmen (5 g), 2 diagonale Querträger, 2 Brüstungen, 1 Satz Fußanschläge (4 Stück).
Modul D: 2 Mittelseiten (6 gr), 2 diagonale Querträger, 2 Brüstungen, 1 Durchgangsboden mit Falltür, 1 Halbblindboden.
Modulo D: 2 Rahmen (3 gr)
Modul E: 2 Mittelrahmen (6 gr), 2 diagonale Querträger.
Modul P: Durchgangsboden mit Falltür (ohne Fußanschläge), 1 Blindboden.
Modul F: Bausatz 4 Fußanschläge (2 lange, 2 kurze).
Modul S/S1 (4 Stück): 4 Stabilisierungsbügel.

CODE	BESCHREIBUNG	HÖHE GESAMT METER	MODULE	MODUL S SET 4 BÜGEL	ARBEITSPLATTFORMEN LAVORO NR	KIT FUSSBRETT NEIN	VORSCHRIFTEN	ANKER INTERN OBLIGATORISCH	ANKER EXTERNE OBLIGATORISCH
AJOLLY181	JOLLY H 01,81 MT	1,81	A	NO	1	1	D.Lgs.81/2008	NO	NO
AJOLLY181N Neuheit	JOLLY H 01,81 MT	1,81	A + S1	MINI	1	1	UNIEN1004.1.2	NO	NO
AJOLLY267	JOLLY H 02,67 MT	2,67	A + D	NO	1	1	D.Lgs.81/2008	NO	NO
AJOLLY267N Neuheit	JOLLY H 02,67 MT	2,67	A + D + S1	MINI	1	1	UNIEN1004.1.2	NO	NO
AJOLLY357	JOLLY H 03,57 MT	3,57	A + B + S	SI	1	1	UNIEN1004.1.2	NO	NO
AJOLLY447	JOLLY H 04,47 MT	4,47	A + B + D + P + S	SI	2	1	UNIEN1004.1.2	NO	NO
AJOLLY537	JOLLY H 05,37 MT	5,37	A + B + C + S	SI	2	1	UNIEN1004.1.2	NO	NO
AJOLLY627	JOLLY H 06,27 MT	6,27	A + B + C + D + S	SI	2	1	UNIEN1004.1.2	NO	NO
AJOLLY717	JOLLY H 07,17 MT	7,17	A + B + 2C + S	SI	3	1	UNIEN1004.1.2	NO	NO
AJOLLY807	JOLLY H 08,07 MT	8,07	A + B + 2C + D + S	SI	3	1	UNIEN1004.1.2	NO	NO
AJOLLY897N Neuheit	JOLLY H 08,97 MT	8,97	A + B + 2C + E + P + S + 3F	SI	4	4	UNIEN1004.1.2 USO INTERNO D.Lgs.81/2008 USO ESTERNO	NO	SI
AJOLLY987N Neuheit	JOLLY H 09,87 MT	9,87	A + B + 3C + D + S + 3F	SI	4	4	UNIEN1004.1.2 USO INTERNO D.Lgs.81/2008 USO ESTERNO	NO	SI
AJOLLY1077N Neuheit	JOLLY H 10,77 MT	10,77	A + B + 3C + E + P + S + 4F	SI	5	5	UNIEN1004.1.2 USO INTERNO D.Lgs.81/2008 USO ESTERNO	NO	SI
AJOLLY1167N Neuheit	JOLLY H 11,67 MT	11,67	A + B + 3C + E + D + P + S + 4F	SI	5	5	D.Lgs.81/2008	SI	SI
AJOLLY897	JOLLY H 08,97	8,97	A+B+2C+E+P+S	SI	4	1	UNIEN1004.1.2	NO	SI
AJOLLY987	JOLLY H 09,87	9,87	A+B+3C+D+S	SI	4	1	UNIEN1004.1.2	NO	SI
AJOLLY1077	JOLLY H 10,77	10,77	A+B+3C+E+P+S	SI	5	1	UNIEN1004.1.2	NO	SI

Zubehör auf Anfrage

Modul P: Durchgangsboden mit Falltür (ohne Fußanschläge), 1 Blindboden.
Modul F: Bausatz 4 Fußanschläge (2 lange, 2 kurze).
Modul S (4 Stück): 4 Stabilisierungsbügel.
Modul S1 (4 Stück): 4 kleine Stabilisierungsbügel für Modul A (europäische Normen)

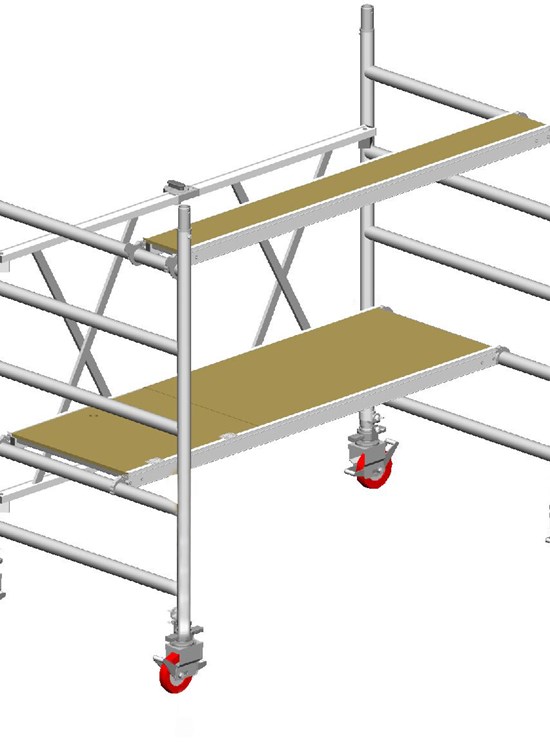

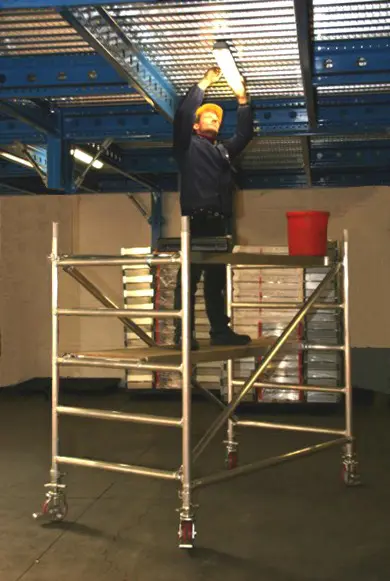

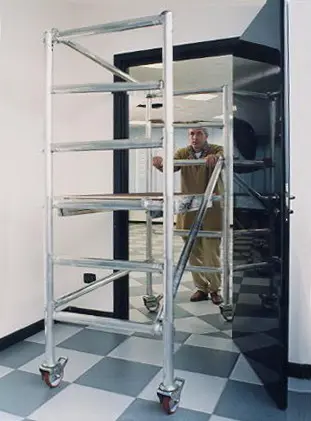

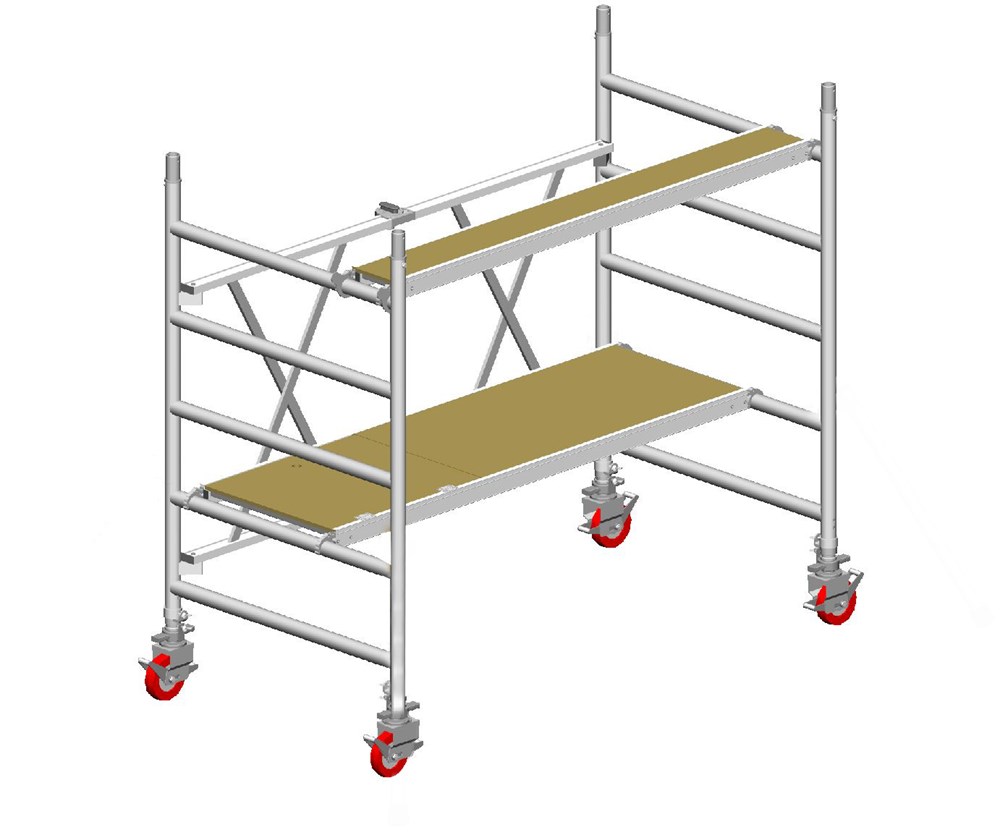

Modul A mit automatischem Sockel Optional: Vormontierter Sockel mit Schnellöffnung/-verschluss. Dies ermöglicht einen bequemen sofortigen Einsatz bis zu einer Arbeitshöhe von 4,00 m.

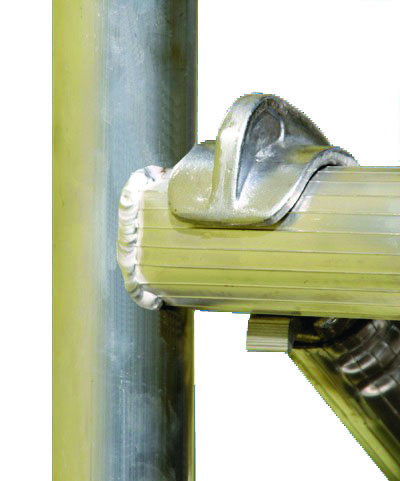

Das Öffnen und Schließen wird durch 2 Aluminium-Schnellverschluss-Scharniere ermöglicht. Die Trittfläche vervollständigt den Aufbau.

Servotech-Bausatz für die sichere Brüstungsmontage (2 Stück), wie von der europäischen Norm UNIEN1004.1.2 gefordert

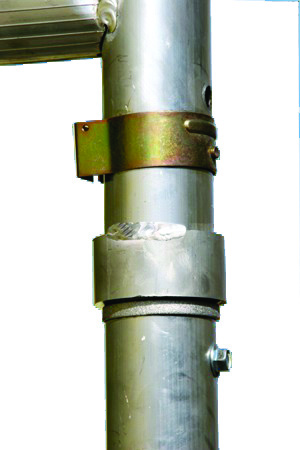

Optionale verstellbare Aluminium-Schnellverankerung (siehe Zubehör)
Der Zugang zu den Böden kann von den Widerlagern mit Stufen erfolgen, da diese einen Abstand von 30 cm haben und als interne Leitern gemäß der europäischen Norm gelten.

WARNHINWEISE FÜR DEN KAUF VERSCHIEDENER MODULE UND KONFIGURATIONEN

Für die Anpassung des A/A+D-Moduls an die Europäische Norm EN1004 sind 4 kleine Stabilisierungsbügel erforderlich (siehe Zubehör Modul S1).

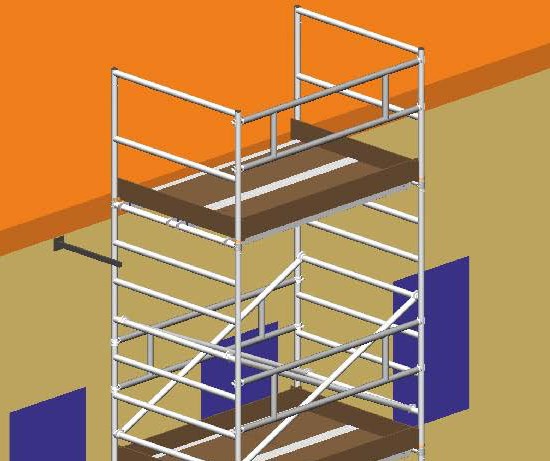

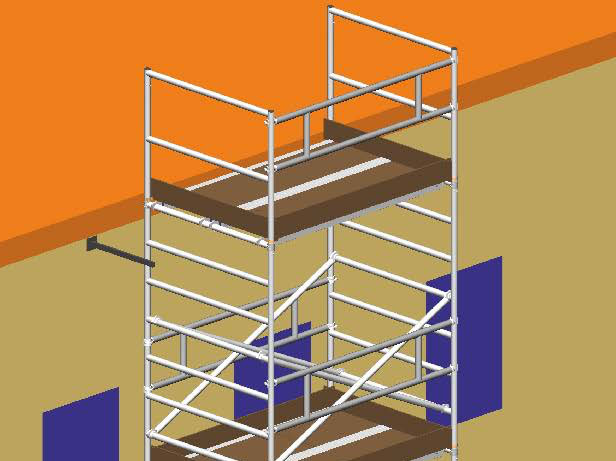

Das JOLLY Gerüst muss gemäß dem italienischen Gesetz D.Lgs.81 immer alle 2 Böden an der Fassade verankert werden. Böden, Trittplatten und Geländer über die erste hinaus (im Lieferumfang enthalten) sind nach Bedarf zu erwerben.

In diesem Fall müssen alle Fußböden immer mit Fußanschlägen ausgestattet sein.

Werden die Durchgangsböden zum Arbeiten genutzt, müssen sie mit dem Fußanschlagsatz ergänzt werden (siehe Zubehör Modul F).
