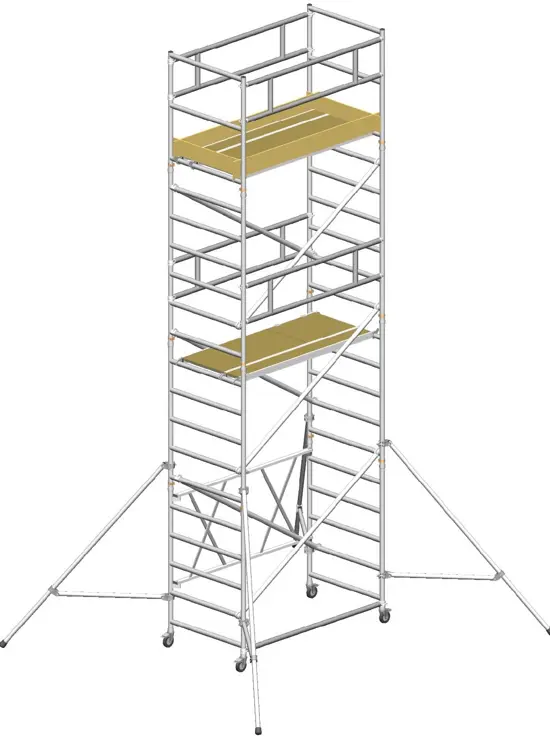

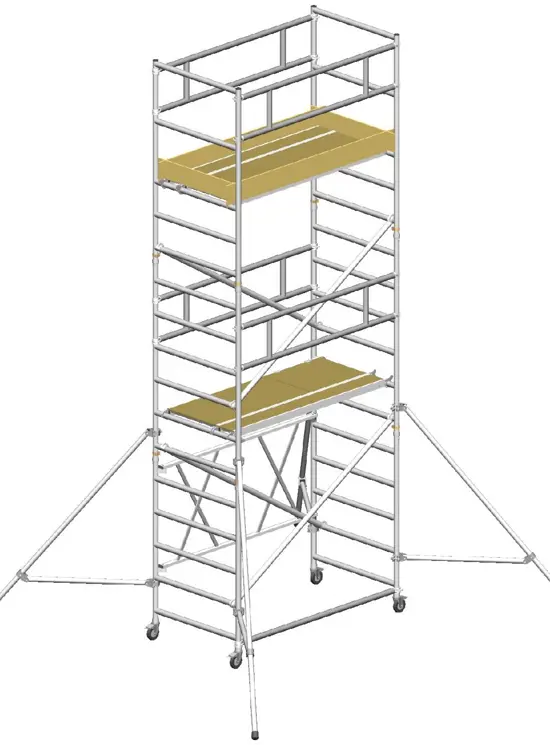

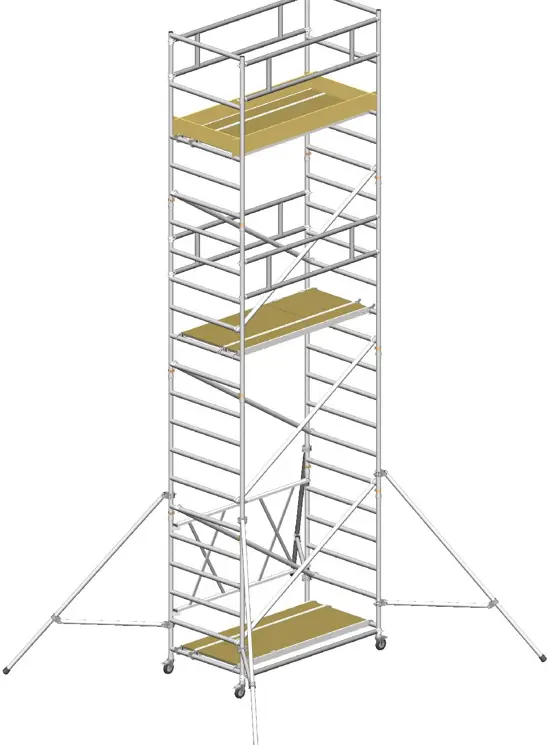

Geruest Roller Plus L

1,60x1,05 m - max Höhe 6,6 m

It shows the validity of the guarantee in years

It shows the maximum weight capacity of a product

It shows the number of people who can climb the structure at the same time

It is shown on products which conform to the European Standard on welding

It is the European Standard for ladders

It shows that the Politecnico di Milano (Applied-Science Faculty in Milan) has tested a product and certified that it conforms to UNI EN131-1-2-3-4 (ladders), UNIEN14183 (step-stools), UNIEN1004 (scaffolds)

Ideal für den professionellen EInsatz

Professionelles Aluminiumgerüst, das in schnell montierbaren Modulen, mit klappbarem Grundboden verkauft wird, ideal für den Außeneinsatz

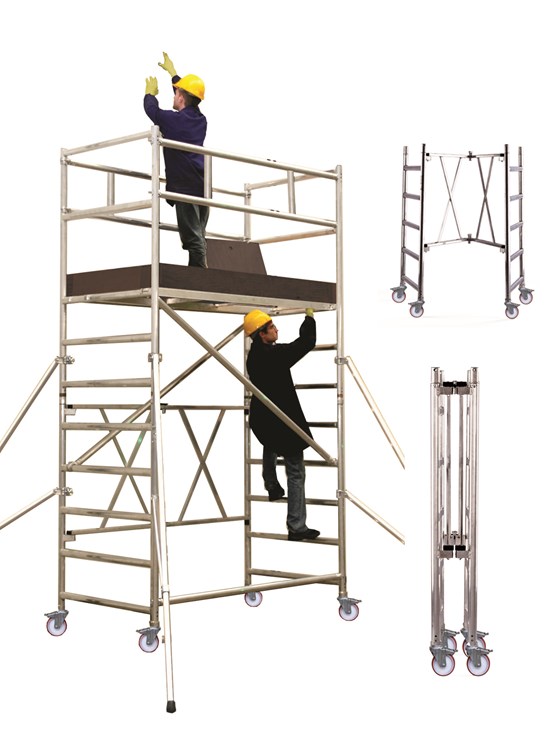

ROLLER PLUS ist eine Serie von schnell zu öffnenden Aluminiumgerüsten, die in einer schmalen (S) und einer breiten (L) Asführung erhältlich sind.
Beide Ausführungen sind schnell zu montieren.

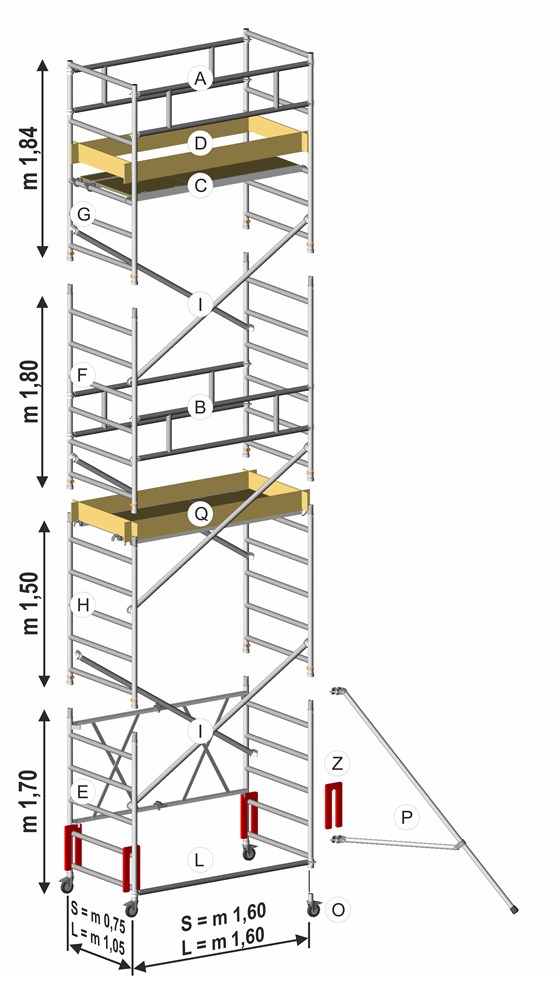

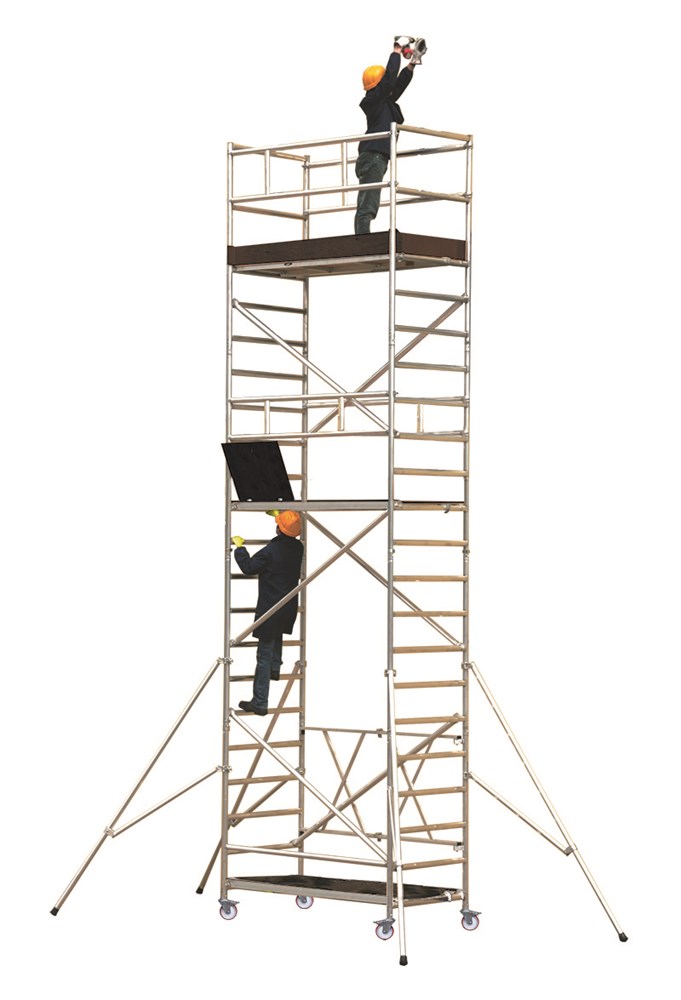

Roller Plus besteht aus einem sich öffnenden Basismodul mit einer Höhe von 1,70 m, einem Endmodul mit einer Höhe von 1,84 m, das das Schutzgeländer enthält, und Zwischenaufsätzen in verschiedenen Höhen.
Max. Höhe 6,76 m (7,70 Arbeitshöhe an Hand).

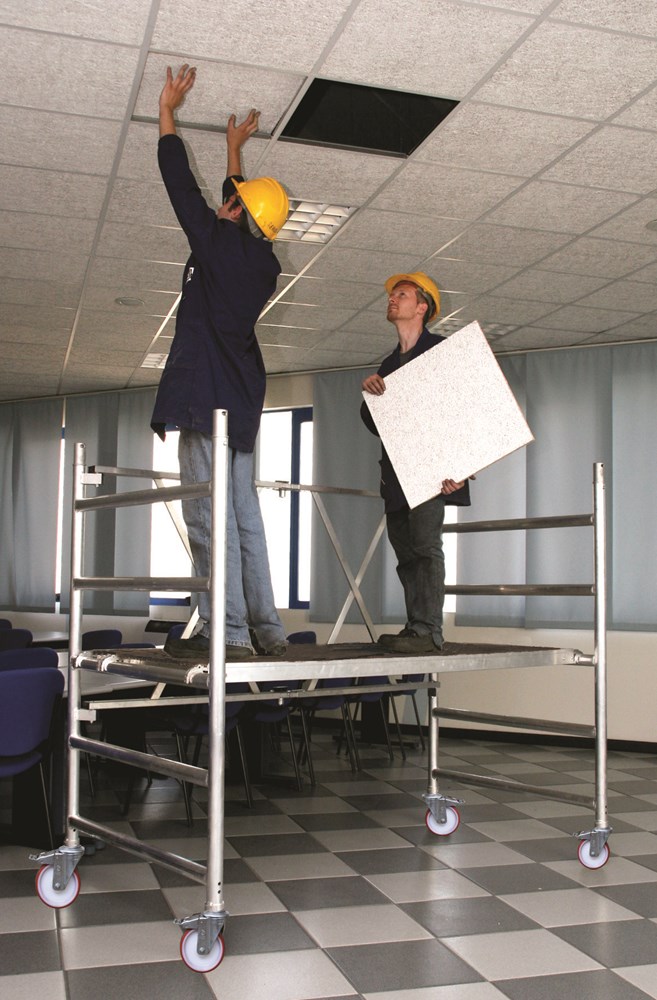

Ideal für Maler- und Wartungsarbeiten.

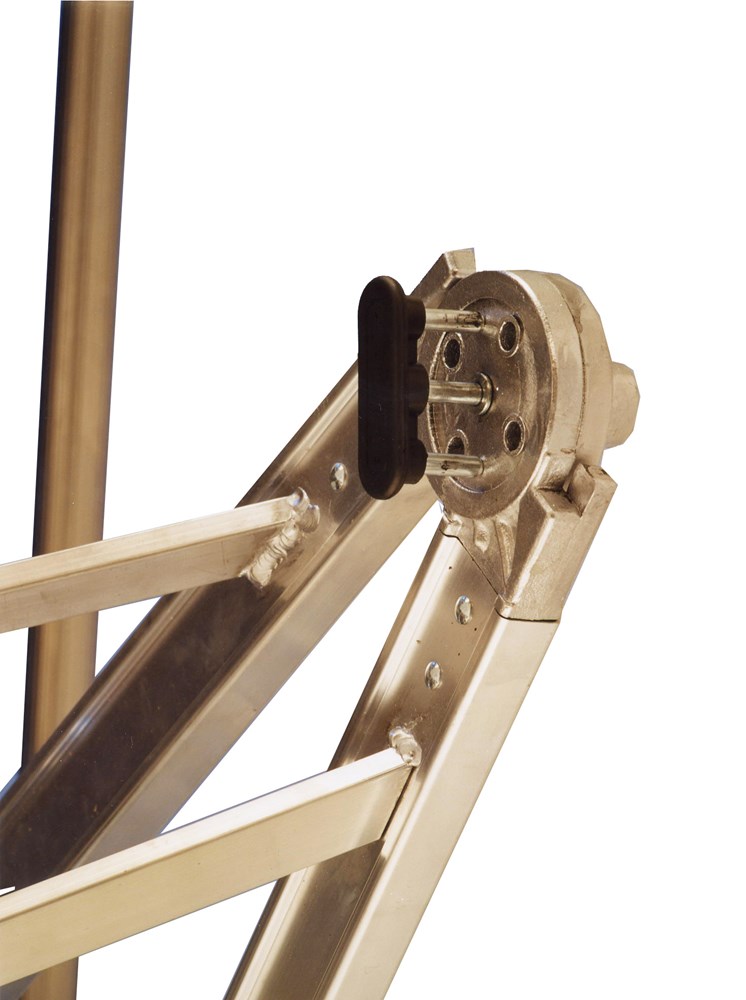

Es besteht aus einer leichten Aluminiumrohrlegierung mit einem Durchmesser von ø 50 mm mit rutschfesten, gerändelten Stufen. Das Basismodul ist vormontiert und lässt sich mit einer einfachen Bewegung öffnen und für die Arbeit positionieren. Die wenigen Bauteilen, machen es leicht und platzsparend zu transportieren und kann in wenigen Minuten und ohne Werkzeug montiert werden. Es ist unempfindlich gegen Rost.

Zusammensetzbare Höhen	von 1,70 m bis 6,76 m
Abmessungen	m 1,60x1,05
Max Tragfähigkeit	Kg 200/² (mit 2 Personen)
Abstand gerändelte Stufen	cm 30

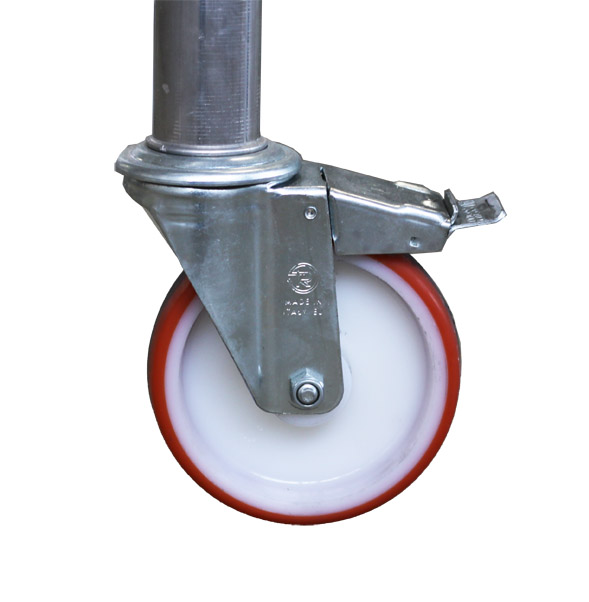

Räder	4 aus Nylon mit Bremse Ø 125 mm, ausgestattet mit Fußpedal

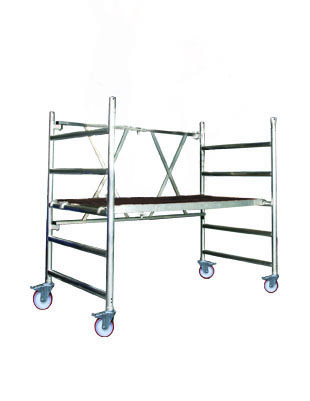

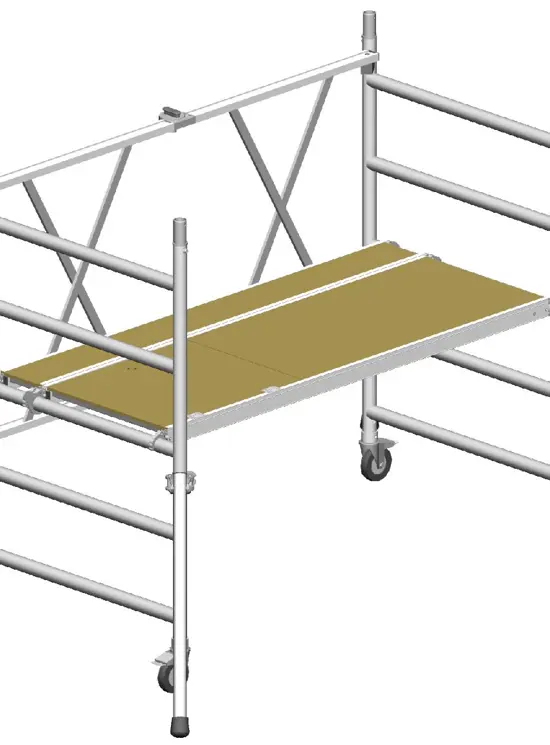

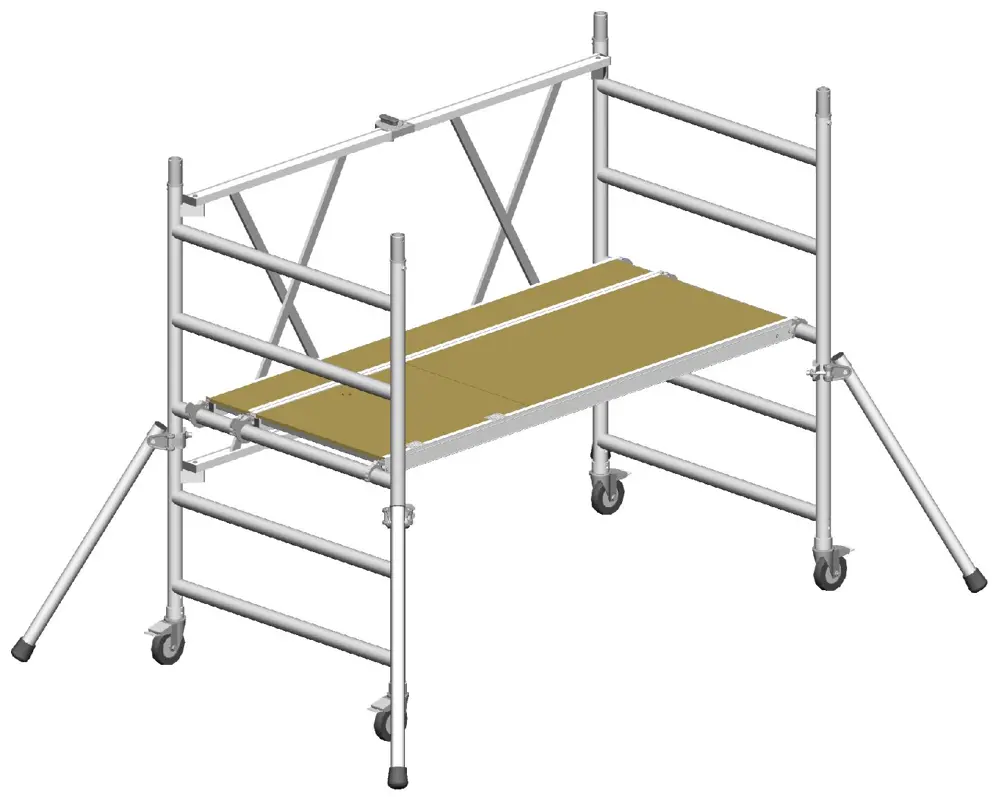

Basismodul A

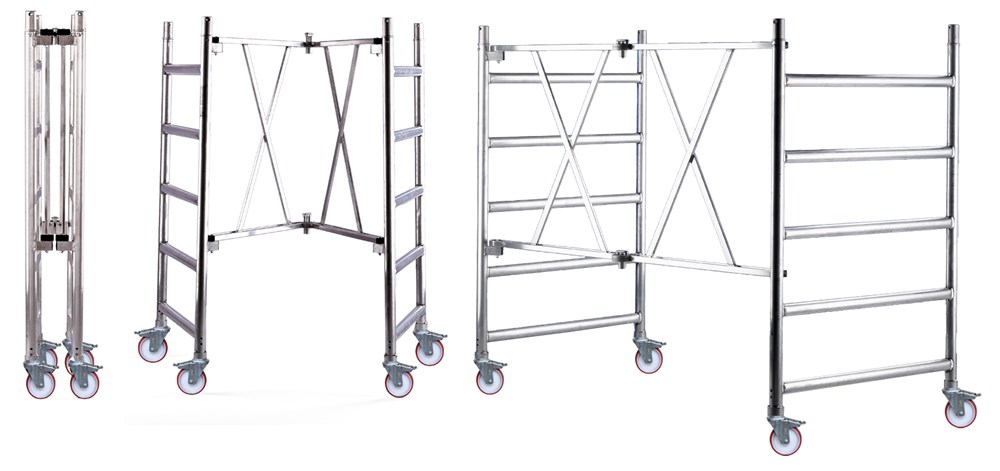

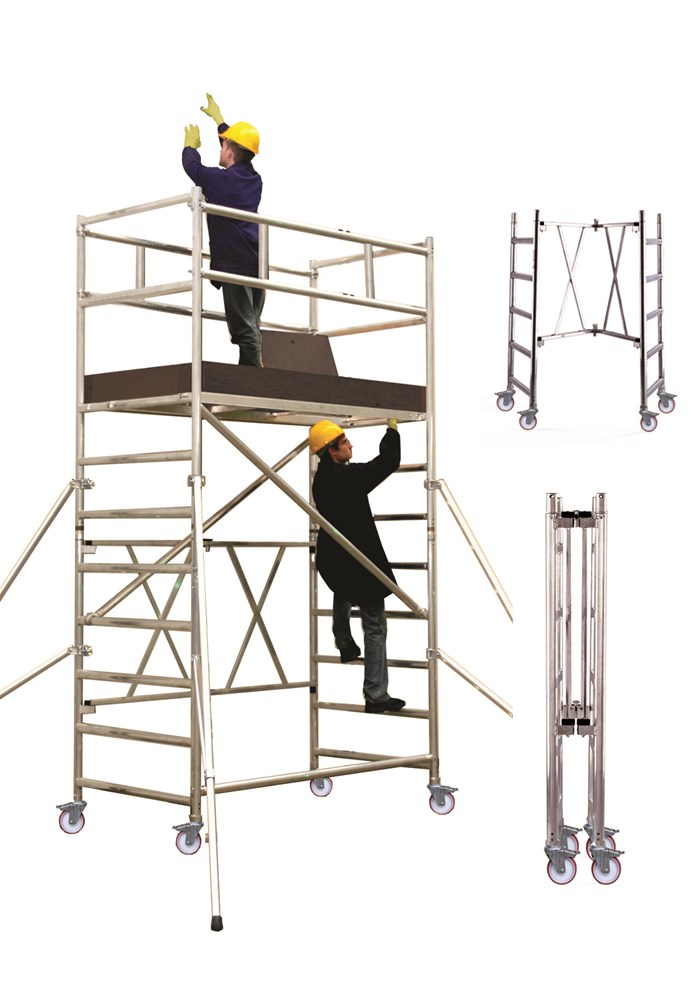

Es ist vormontiert und lässt sich mit einer einfachen Bewegung öffnen und für die Arbeit positionieren.

ROLLER PLUS besteht aus nur wenigen Bauteilen, wodurch es leicht und platzsparend zu transportieren ist und in wenigen Minuten und ohne Werkzeug montiert werden kann.

Jedes Modul wird komplett mit allem geliefert, was je nach der Höhe, die das Modul erreichen kann, benötigt wird.

Auf diese Weise erwirbt der Benutzer automatisch alles, was für die europäischen Normen UNIEN1004 mit maximaler Sicherheit erforderlich ist.

Packaging

Jedes Modul ist in einem einzigen Paket mit einer Beschreibung und der entsprechenden Position auf dem Gerüst verpackt.
So kann der Händler das Modul, das der vom Kunden gewünschten Höhe entspricht, leicht finden und ausliefern, ohne die Stücke kodieren, zählen und kontrollieren zu müssen.
Das ausgestellte Produkt präsentiert sich allein, um den Verkauf an den Einzelhändler zu erleichtern.

Standardausstattung je nach erworbenem Modul und Höhe

Modul A: 1 verschließbares Modul (5 gr), ausgestattet mit 4 schwenkbaren Rädern mit Bremse ø 125, n.1 Boden mit Fallür, (nur für Roller Plus L 1 Halbblindboden).
Modul B3: 2 Abschlussseiten (3 gr.), 2 diagonale Querträger, 1 horizontaler Basisquerträger, 1 Satz mit 4 Fußanschlägen, 2 H-Brüstungen.
Modul B5: 2 Abschlussseiten (5 gr.), 2 diagonale Querträger, 1 horizontaler Basisquerträger, 1 Satz mit 4 Fußanschlägen, 2 H-Brüstungen.
Modul C: 2 Mittelseiten (5 gr), 2 diagonale Querträger.
Modul D: 2 Mittelseiten (6 gr), 2 diagonale Querträger, 1 Durchgangsboden mit Falltür, 1 Halbblindboden, 2 H-förmige Brüstungen.
Gebrauchs- und Wartungshandbuch und Bescheinigung der Konformität mit den geltenden Normen
Identifikationsetikett
Alle Bauteile sind mit dem Herstellungsjahr und dem Svelt-Logo gekennzeichnet, wie es die europäische Norm vorschreibt.

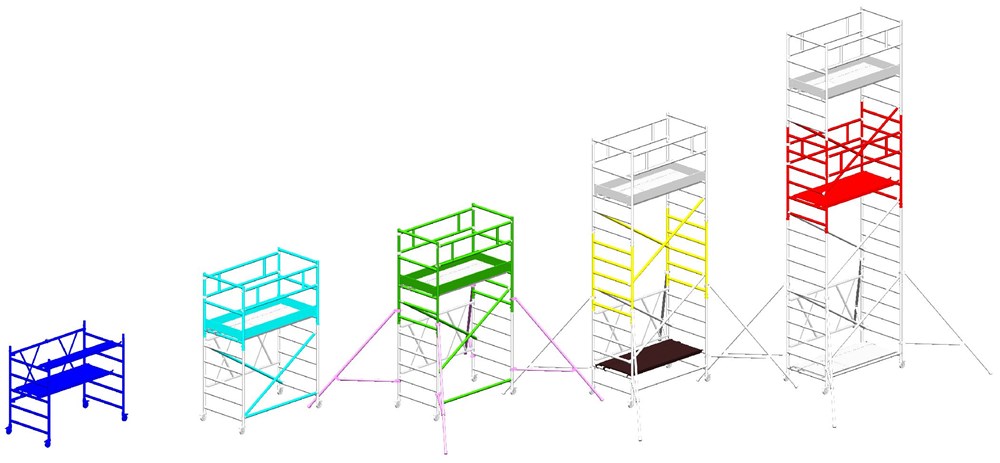

CODE	GESAMTHÖHE M	MODULE	4 STABILISATORBÜ GEL	ARBEITSBÖD EN	FUSSANSCHLAG-BAUSATZ	GEWICHT kg	BALLAST
AROLLP0170L	1,7	A	NO	1	1	36	0
AROLLP0286L	2,86	A+B3	NO	1	1	62	0

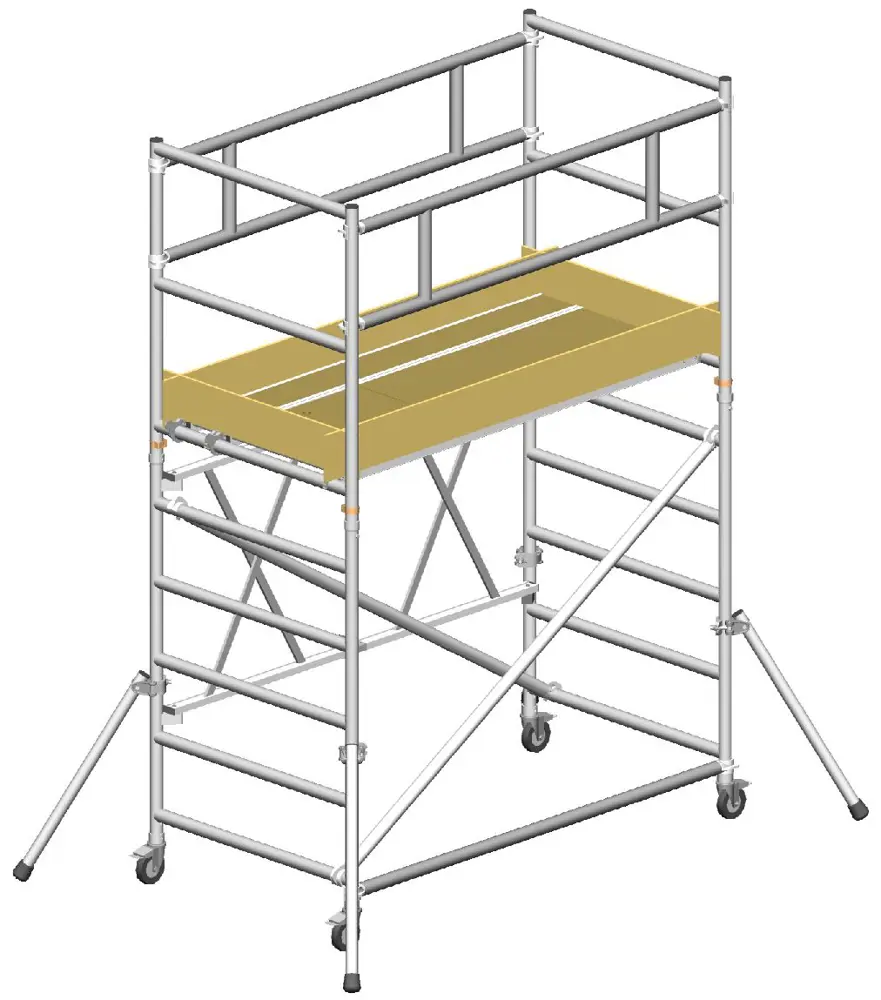

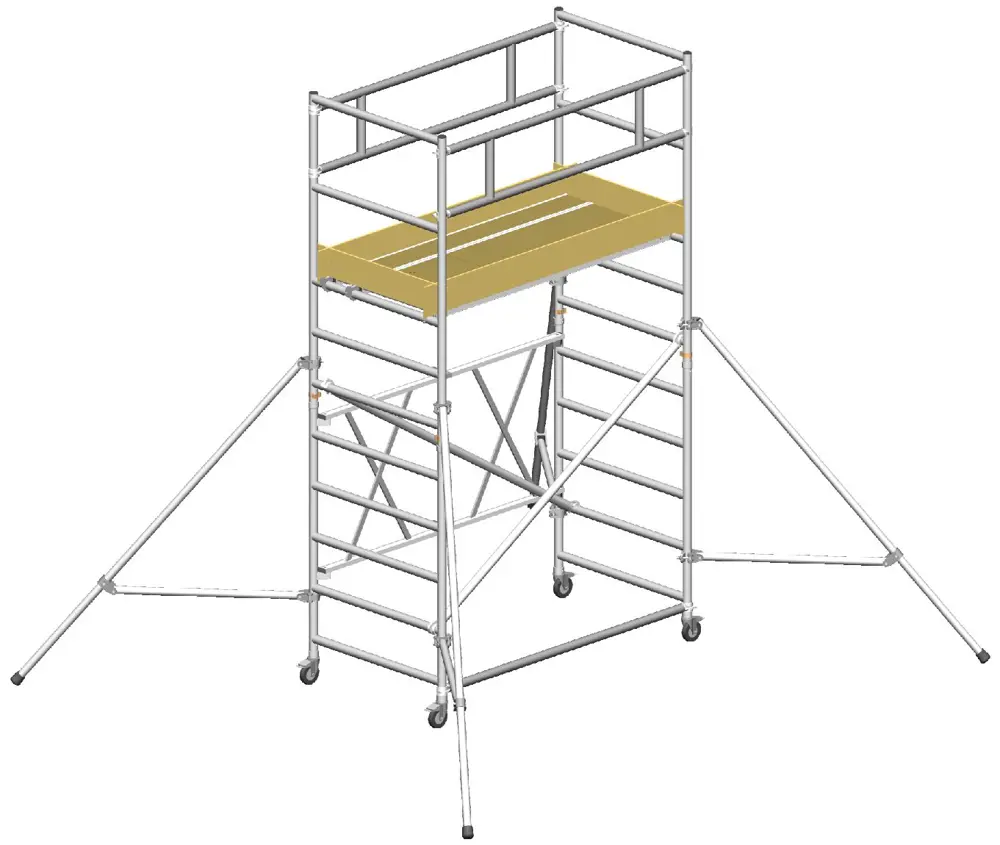

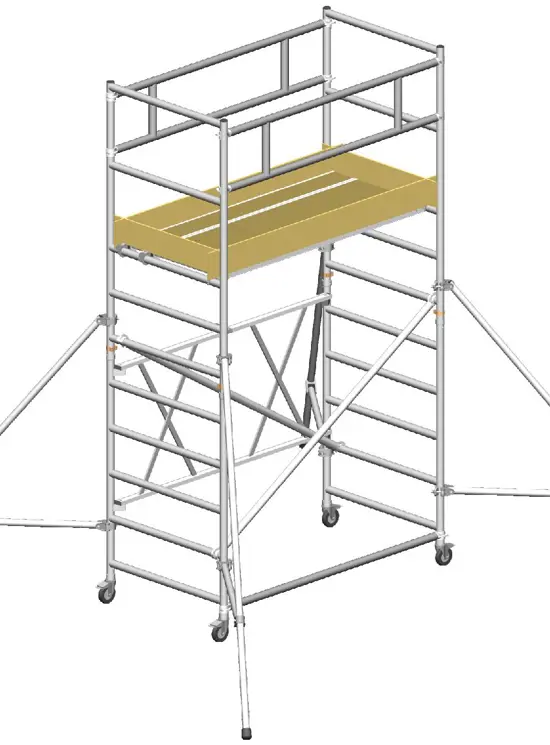

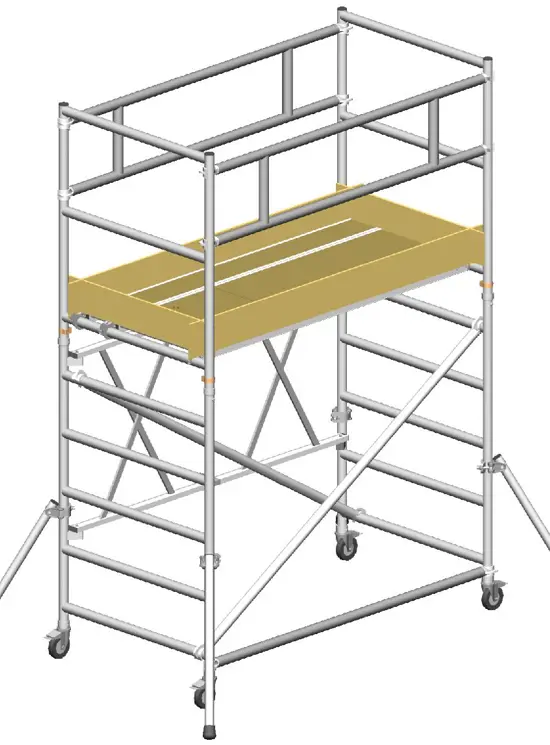

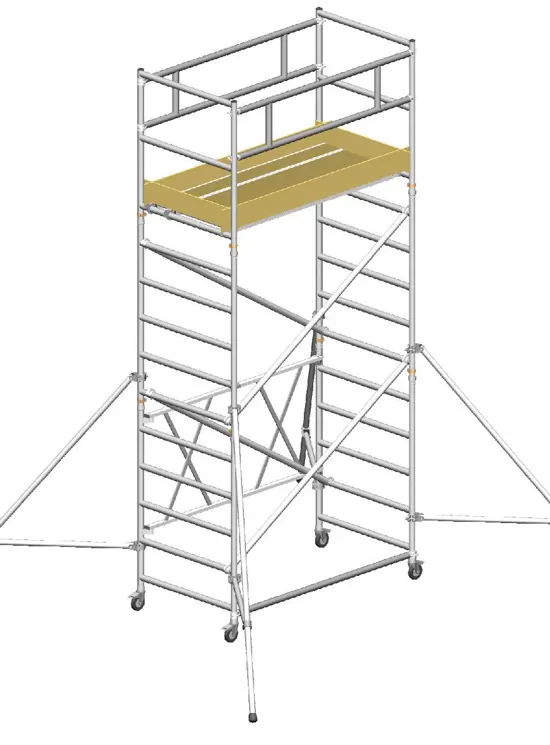

AROLLP0346L	3,46	A+B5+S	SI	1	1	86	0
AROLLP0436L	4,36	A+B3+C+S	SI	1	1	95	0

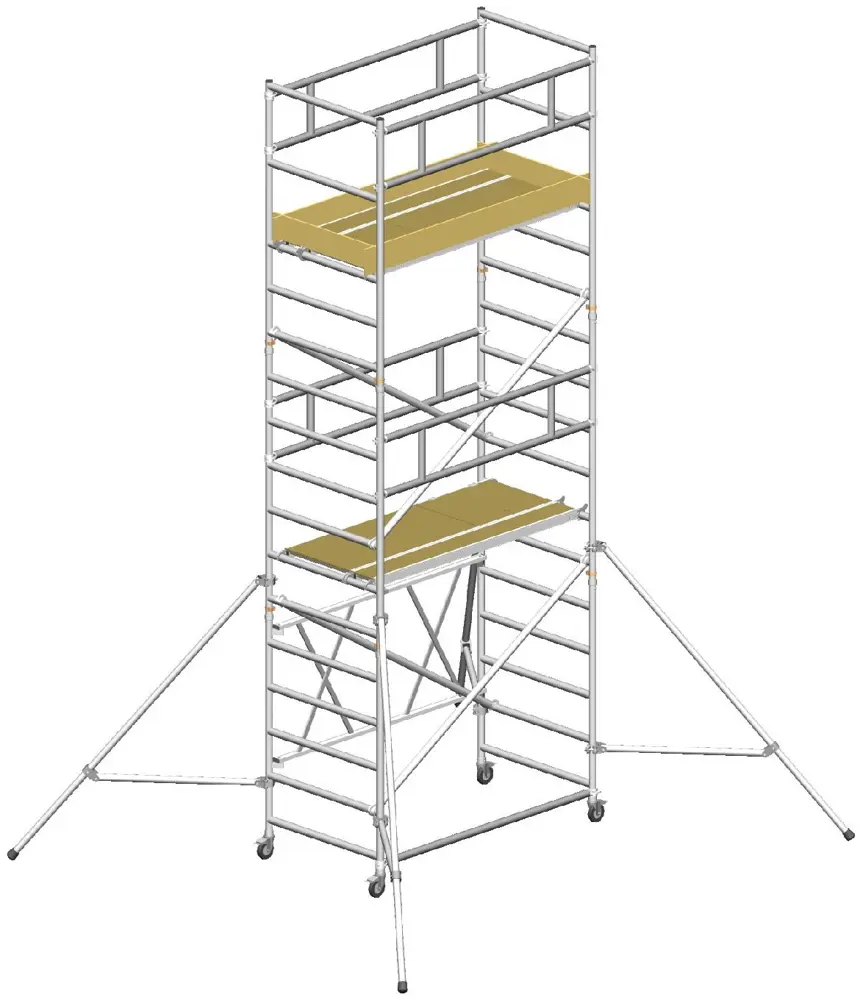

AROLLP0496L	4,96	A+B5+C+P+S	SI	2	1	115	0

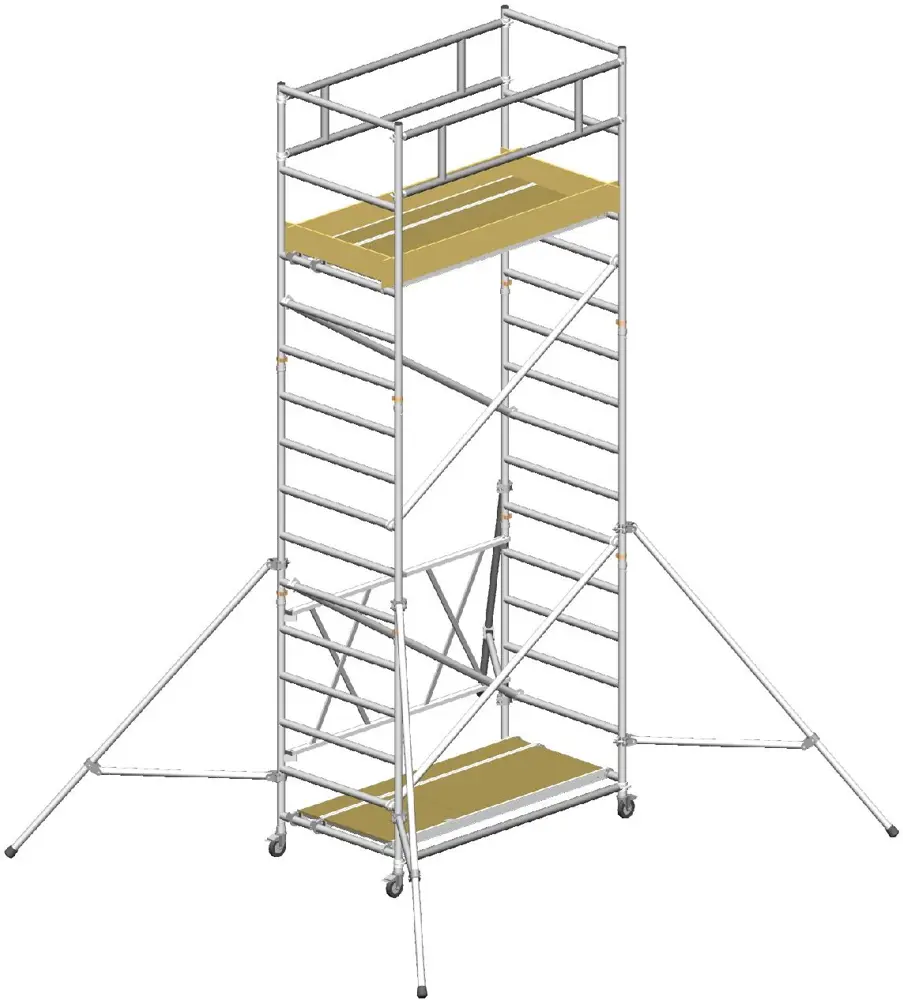

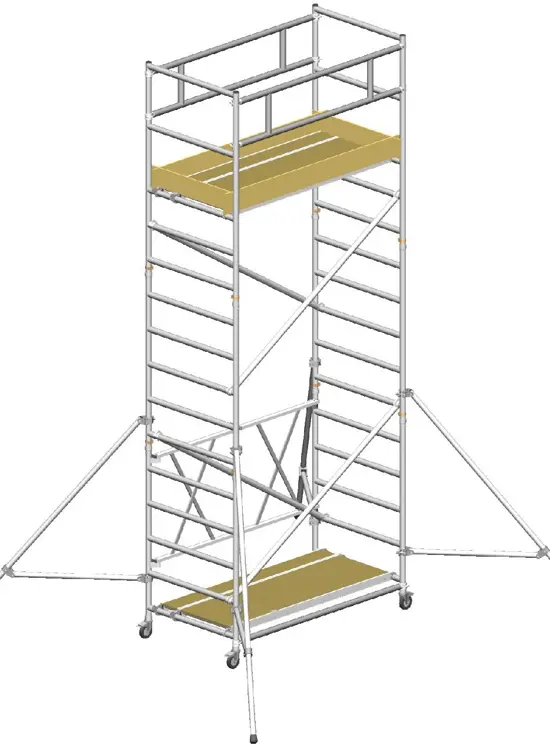

AROLLP0526L	5,26	A+B5+D+S	SI	2	1	120	0
AROLLP0616L	6,16	A+B3+C+D+S	SI	2	1	130	0

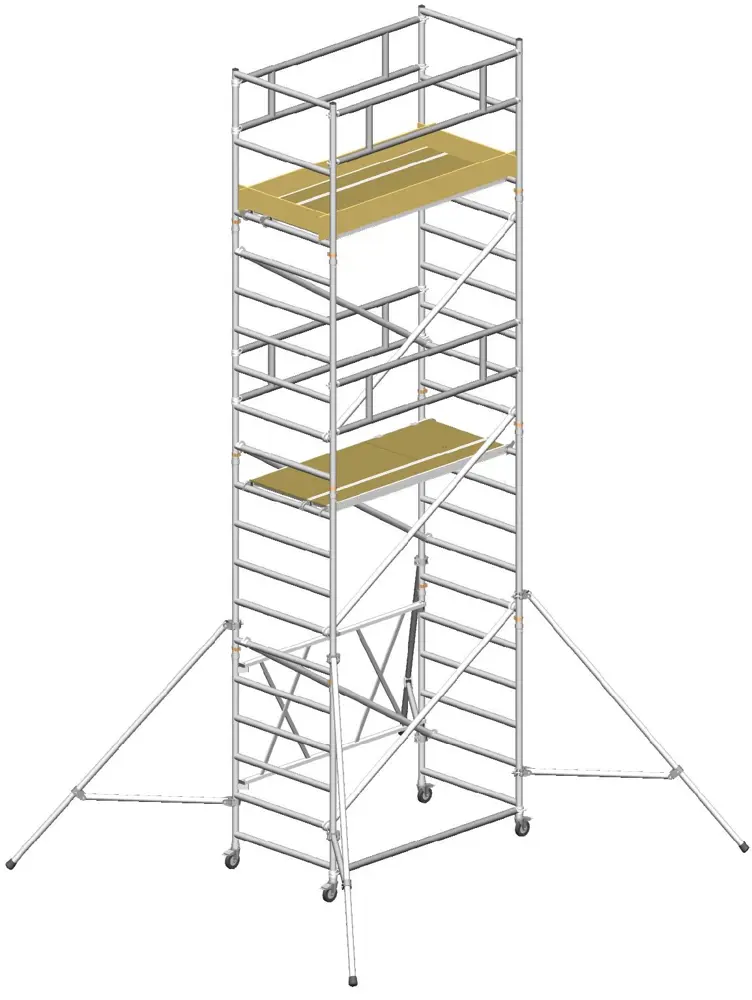

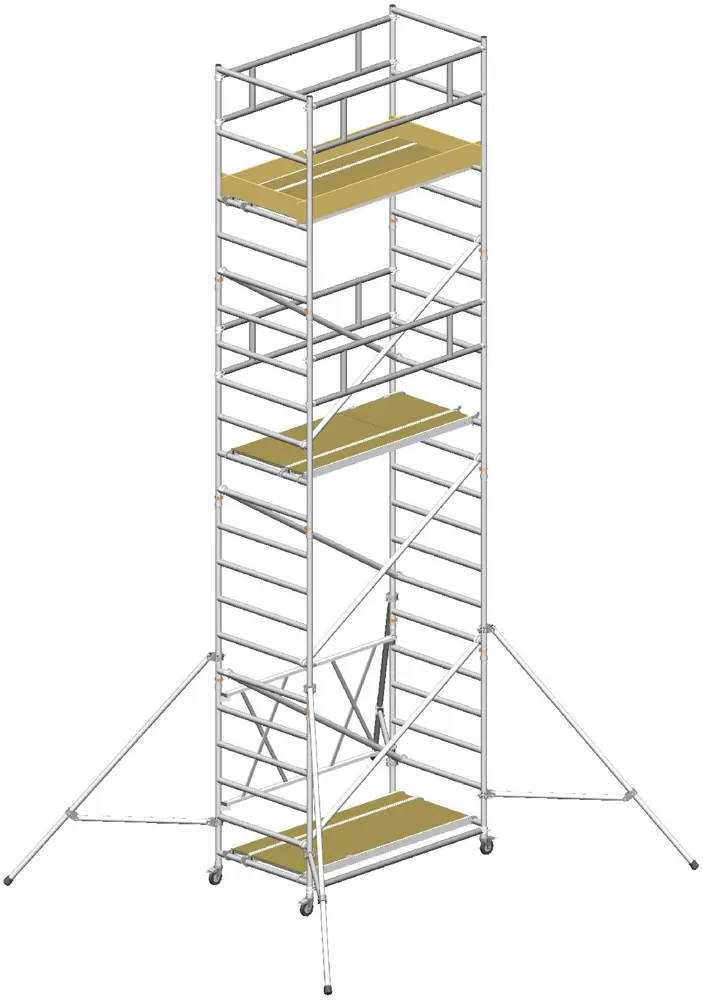

AROLLP0676L	6,76	A+B5+C+D+P+S	SI	3	1	149	0

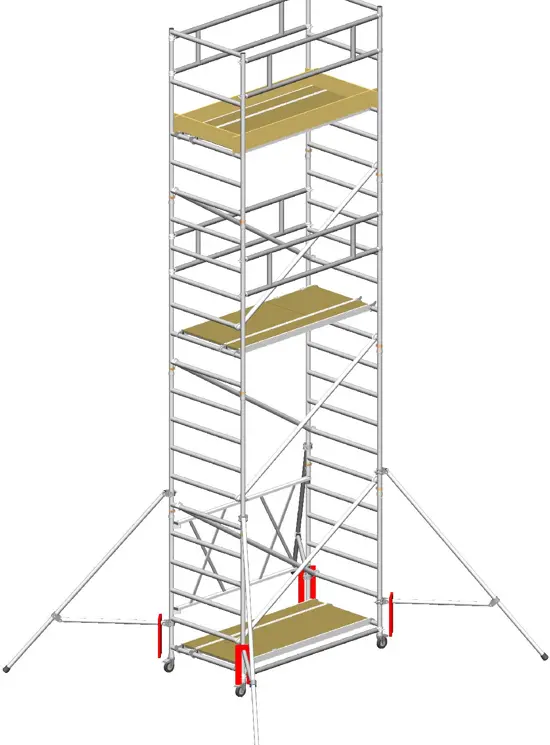

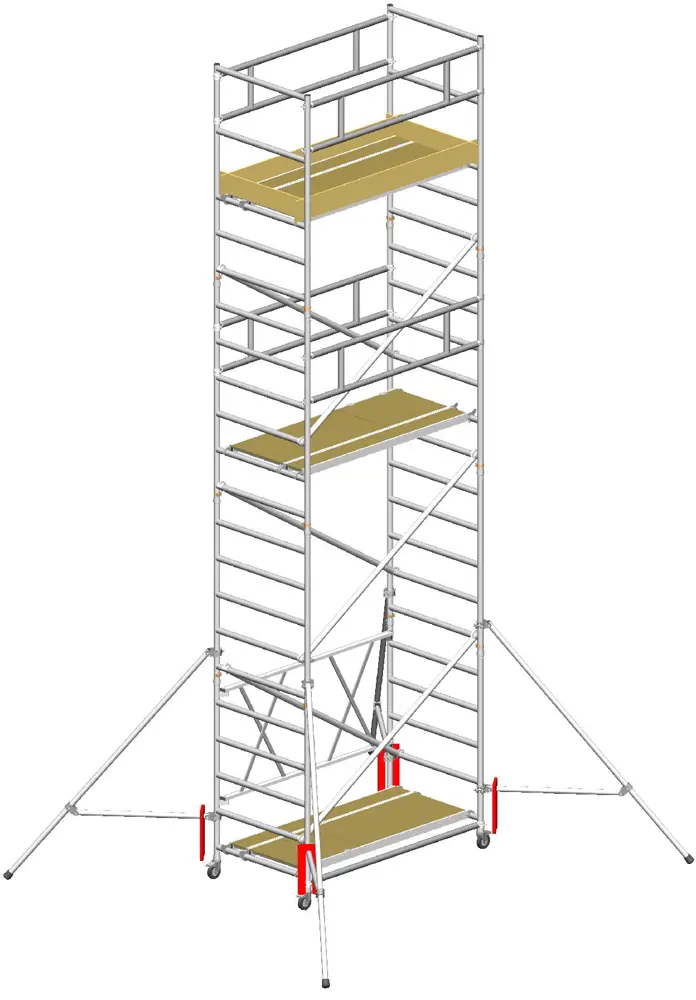

AROLLP0676LE	6,76	A+B5+C+D+P+S	SI	3	1	189	4

WARNHINWEISE FÜR DEN KAUF VERSCHIEDENER MODULE UND KONFIGURATIONEN

Für die Anpassung des A-Moduls an die Europäische Norm sind 4 kleine Stabilisierungsbügel erforderlich (siehe Zubehör Modul S1).

Für das Modul A mit einer Plattformhöhe von mehr als 1 m empfehlen wir den Kauf (optional) von 1 zusätzlichen horizontalen Querträgern, die als Brüstung dient (siehe Zubehör).
Hinweis für den Kauf der Module A+B3 (2,86 m): Wenn Sie beabsichtigen, die Plattform in einer Höhe von mehr als m 1,70 über dem Boden aufzustellen, ist es Pflicht das Gerüst zu verankern oder die separat zu erwerbenden

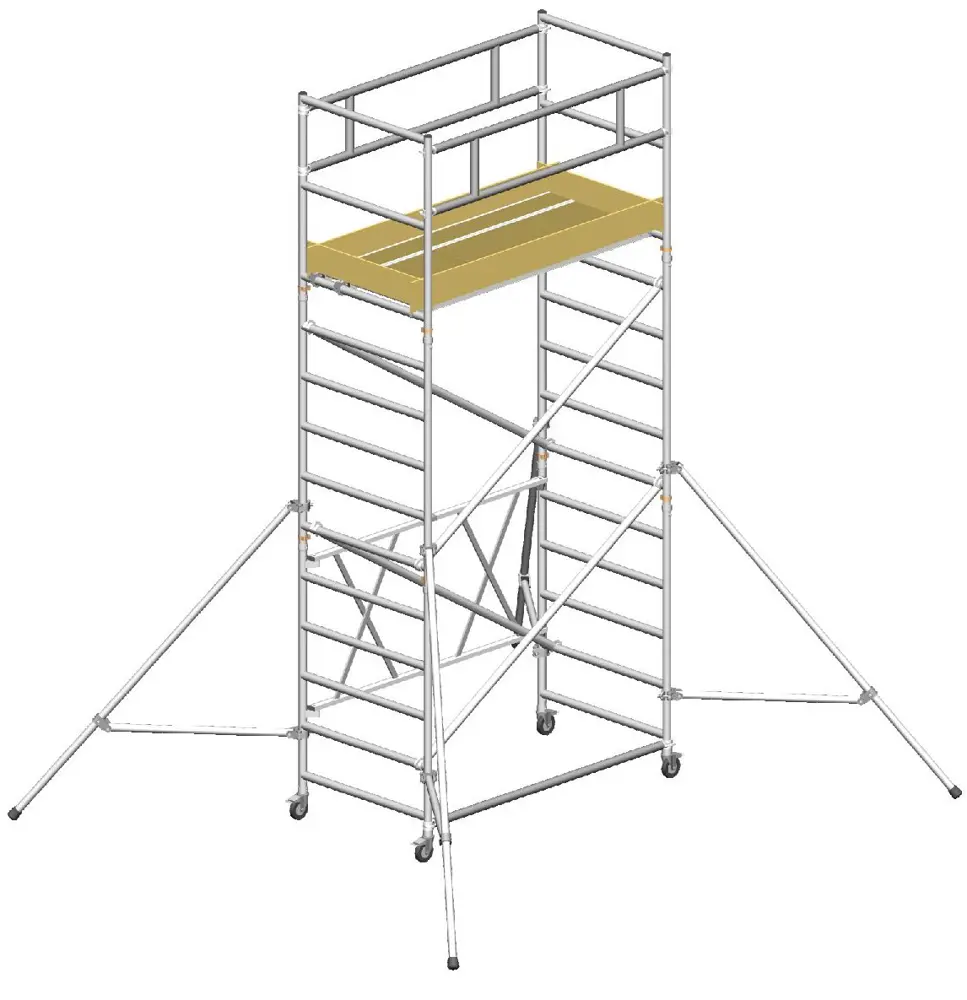

Stabilisierungsbügel zu verwenden (siehe Modul S im Zubehör). ANM.: Bei Verwendung von Stabilisierungskonsolen ist eine Verankerung nicht zwingend erforderlich.

Hinweis für den Kauf der Module A+B3+C+S (4.36 m): Für eine bequemere und sicherere Installation empfehlen wir den Kauf eines optionalen zusätzlichen Bodens

(Siehe Modul P im Zubehör)

Wenn der Durchgangsboden des Moduls D zum Arbeiten genutzt wird, muss er mit dem Fußstopper-Bausatz ergänzt werden (siehe Zubehör Modul F).

Zubehör auf Anfrage

Modul P: Durchgangsboden mit Falltür (ohne Fußanschläge), 1 Halbblindboden.
Modul F: Bausatz 4 Fußanschläge (2 lange, 2 kurze).
Modul S (4 Stück): 4 Stabilisierungsbügel.
Modul S1 (4 Stück): 4 kleine Stabilisierungsbügel für Modul A (europäische Normen)

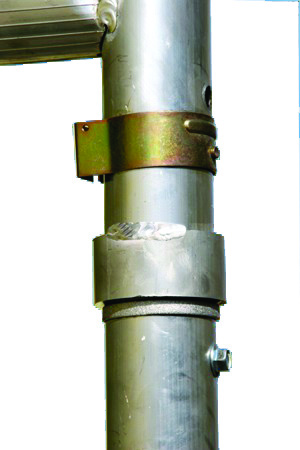

Optionale verstellbare Aluminium-Schnellverankerung (siehe Zubehör)
Horizontaler Querträger (Brüstung)
Ballast für die externe Nutzung des Gerüstes bei m 6,84

Verankerung

Das Roller Plus-Gerüst muss gemäß der europäischen Norm UNIEN1004 (Klasse 3), komplett mit allen vorgeschriebenen Zubehörteilen, nicht verankert werden.

NEUHEITEN: ÜBERARBEITUNG DER EUROPÄISCHEN NORMEN UNIEN1004.1.2 2021

Abstand Boden/Grundboden zum ersten Boden < 3,40 m
Abstand zwischen den folgenden Böden < 2,25 m
Aus diesem Grund wurden in den neuen 2022er Modulen zusätzliche Böden hinzugefügt.
