Geruest Roller S

1,60x0,80 m - max Höhe 7,10 m

It shows the validity of the guarantee in years

It shows the maximum weight capacity of a product

It shows the number of people who can climb the structure at the same time

All our products conforms to the standads in force

It is shown on products which conform to the European Standard on welding

It is the European Standard for ladders

It shows that the Politecnico di Milano (Applied-Science Faculty in Milan) has tested a product and certified that it conforms to UNI EN131-1-2-3-4 (ladders), UNIEN14183 (step-stools), UNIEN1004 (scaffolds)

Ideal für den professionellen EInsatz

Professionelles Gerüst, das in Modulen verkauft wird, verschließbare Basis, Querträger mit Schnellverschlusshaken, leichte Verwendung, mittelschnelle Montage

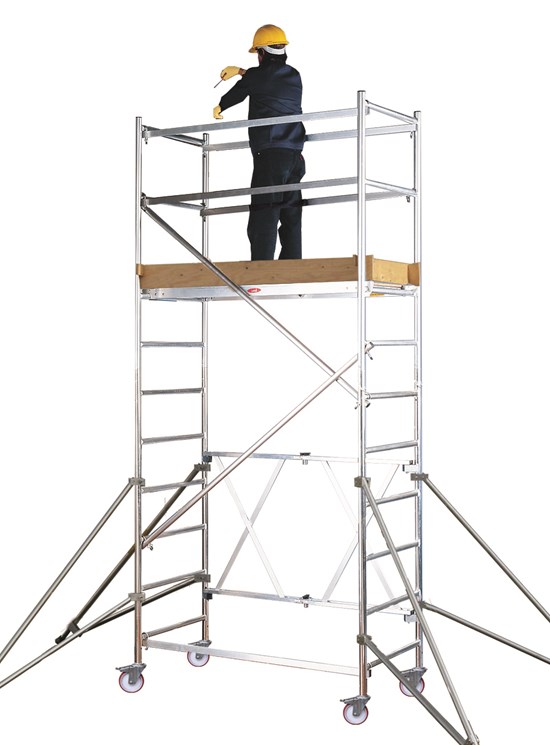

Professionelles Gerüst bestehend aus einem Basismodul 1,96 m, Zwischenmodulen 0,90/1,50/2,10 m und einem Endmodul von 1,50 m, das das Schutzgeländer enthält.

Max Arbeitshöhe (mit Hand) 8,00 m.

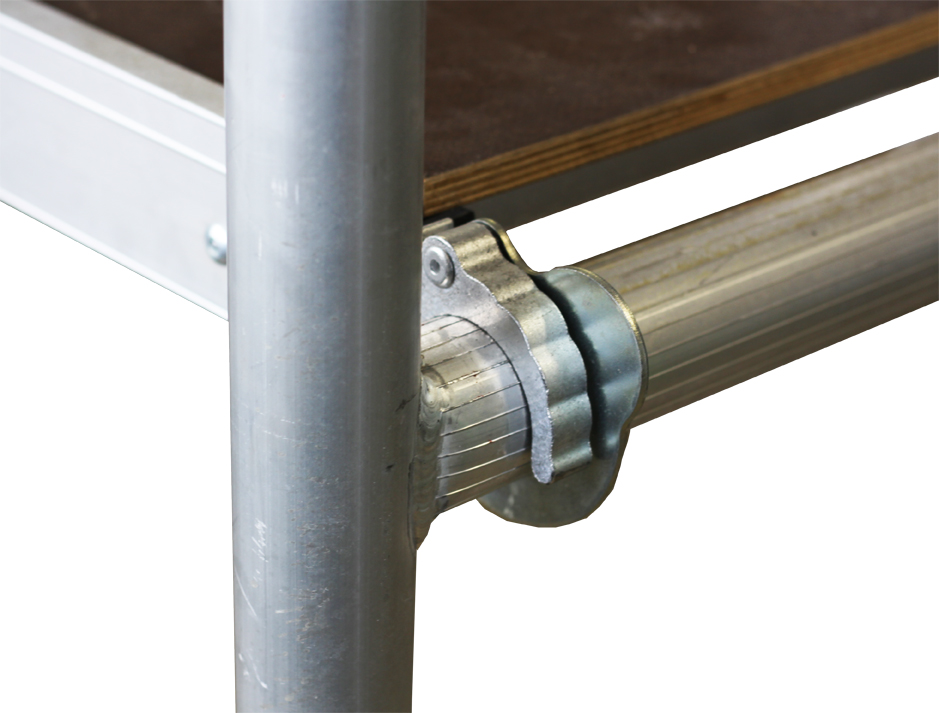

Alle horizontalen und diagonalen Querträger sind mit Schnellverschlusshaken gesichert.

Ideal für Maler- und Wartungsarbeiten.

Es besteht aus einer leichten Aluminiumrohrlegierung mit einem Durchmesser von ø 42 mm mit rutschfesten, gerändelten Stufen.

Unempfindlich gegen Rost.

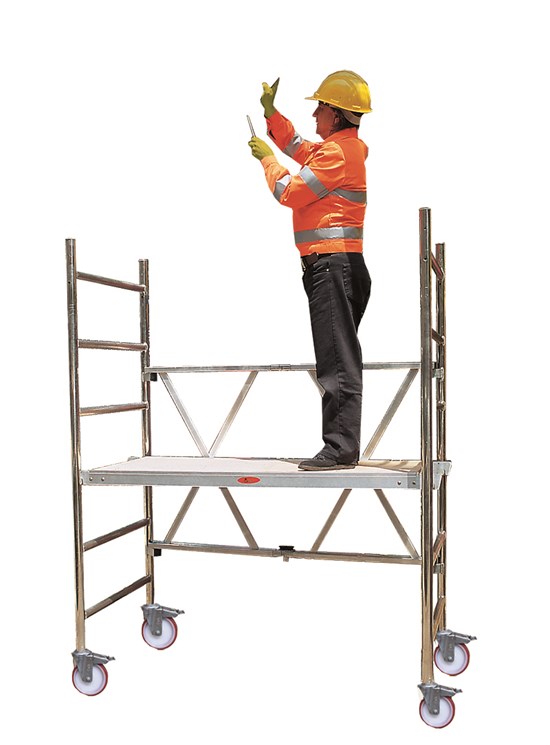

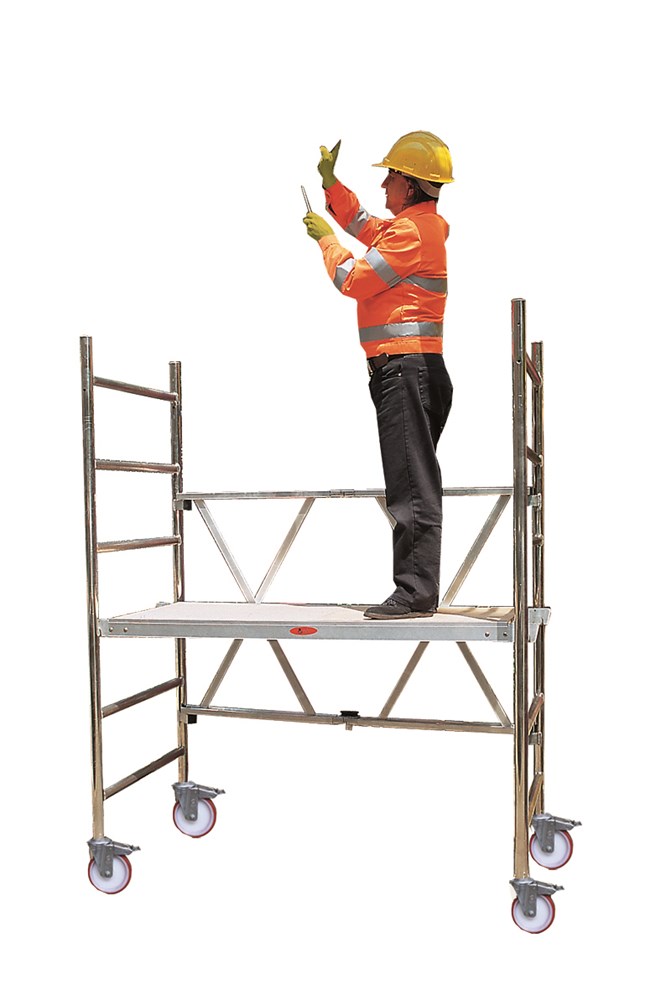

Basismodul A

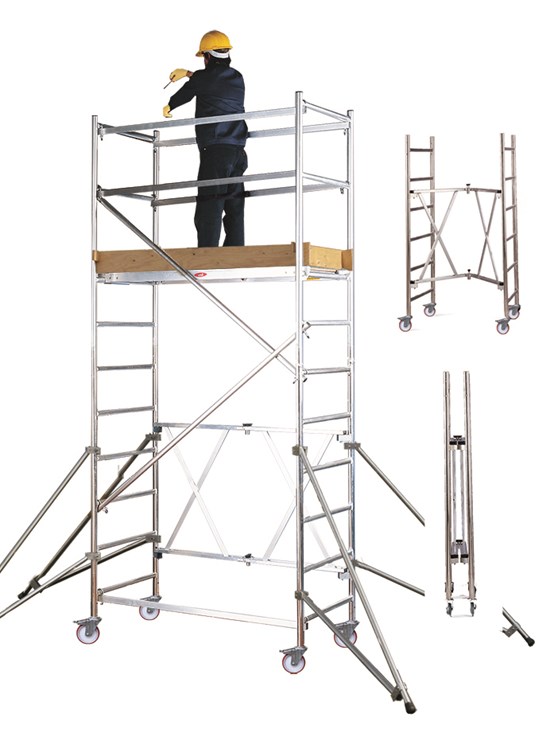

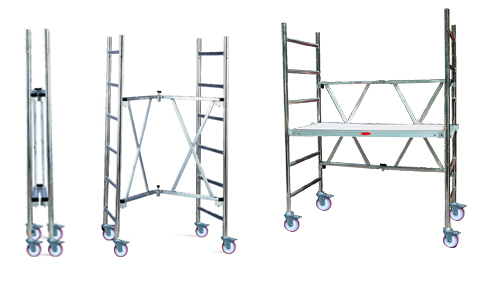

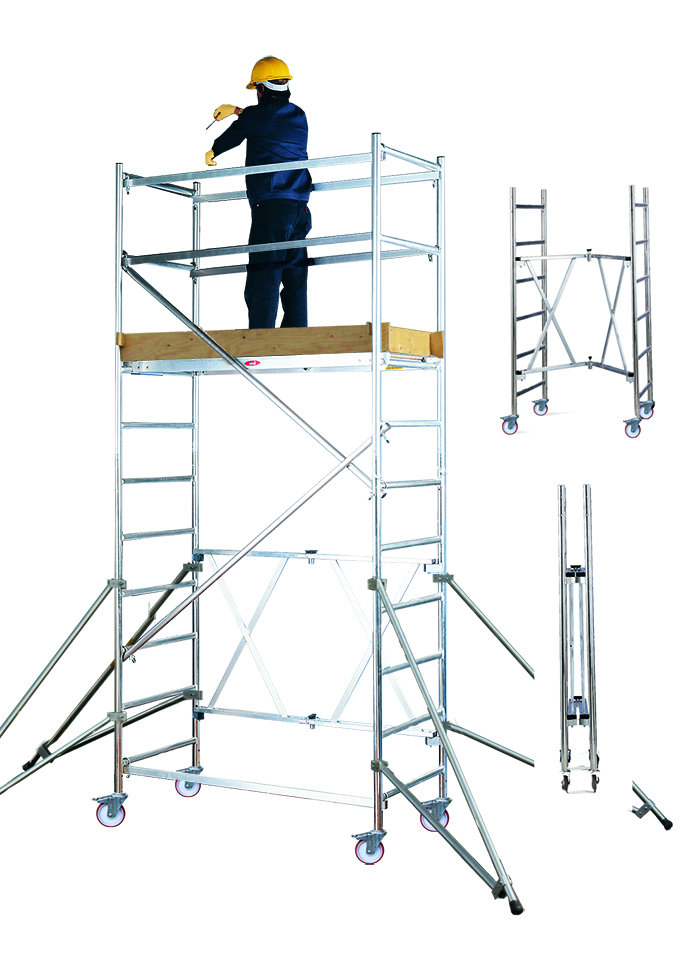

Es ist vormontiert und lässt sich mit einer einfachen Bewegung öffnen und für die Arbeit positionieren.
ROLLER S besteht aus nur wenigen Bauteilen, wodurch es leicht und platzsparend zu transportieren ist und in wenigen Minuten und ohne Werkzeug montiert werden kann.
Jedes Modul wird komplett mit allem geliefert, was je nach der Höhe, die das Modul erreichen kann, benötigt wird.
Auf diese Weise erwirbt der Benutzer automatisch alles, was für die europäischen Normen UNIEN1004 mit maximaler Sicherheit erforderlich ist.
Der Zugang zu den Böden kann von den Widerlagern mit Stufen erfolgen, da diese einen Abstand von 30 cm haben und nach den europäischen Vorschriften keine internen Leitern verwendet werden müssen.

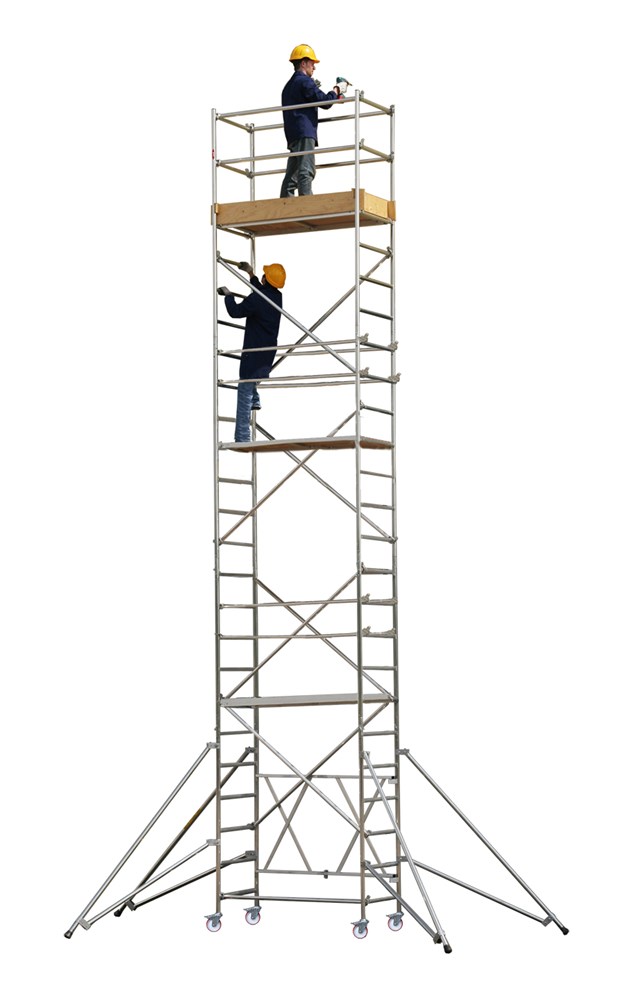

Zusammensetzbare Höhen	von 0,96 m bis 7,10 m
Abmessungen	m 1,60x0,80
Tragfähigkeit	Kg 200/² (mit 2 Personen)

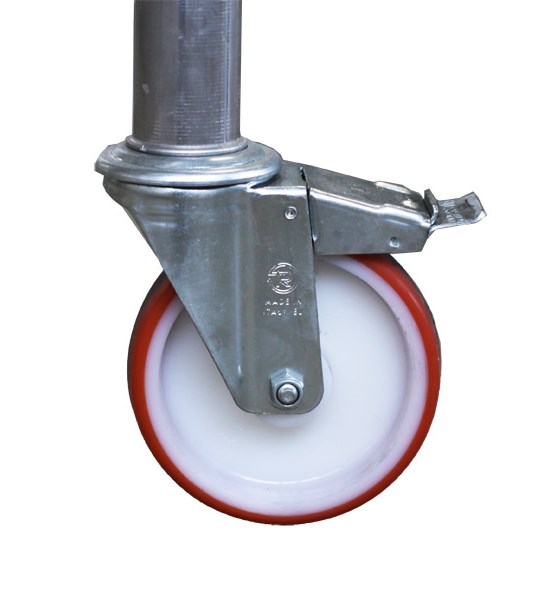

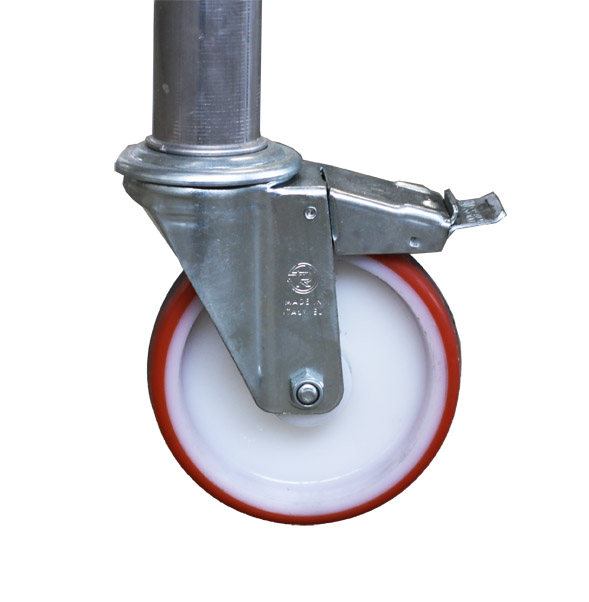

4 Räder	aus Nylon mit Anti-Fingerprint-Beschichtung mit Bremspedal ø 125 mm

Packaging

Bei der Verpackung wurde auf die Bequemlichkeit des Einzelhändlers geachtet.
Jedes Modul ist in einem einzigen Paket mit einer Beschreibung und der entsprechenden Position auf dem Gerüst verpackt.
So kann der Händler das Modul, das der vom Kunden gewünschten Höhe entspricht, leicht finden und ausliefern, ohne die alle Stücke kodieren, zählen und kontrollieren zu müssen.
Das ausgestellte Produkt präsentiert sich allein, um den Verkauf an den Einzelhändler zu erleichtern.

CODE	GESAMTHÖHE M	MODULE	ARBEITS PLATTFORMEN NR	FUSSANSCHLAG -BAUSATZ	BAUSATZ MIT 4 BÜGELN	GEWICHT KG
AROLLER196S	1,96	A	1	0	NO	27
AROLLER286S	2,86	A+D3	1	0	NO	36

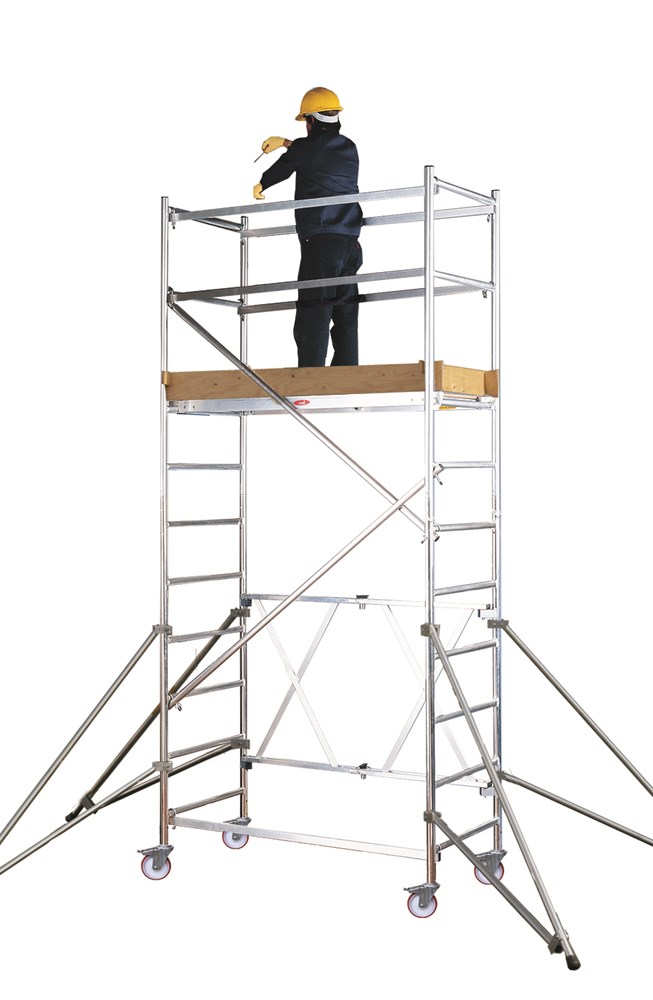

AROLLER350S	3,5	A + B	1	1	SI	61
AROLLER440S	4,40	A+B+D3	1	1	SI	67
AROLLER500S	5	A+B+E	2	1	SI	96
AROLLER590S	5,90	A+B+D3+E	2	1	SI	103
AROLLER650S	6,50	A+B+C+D3	2	1	SI	105

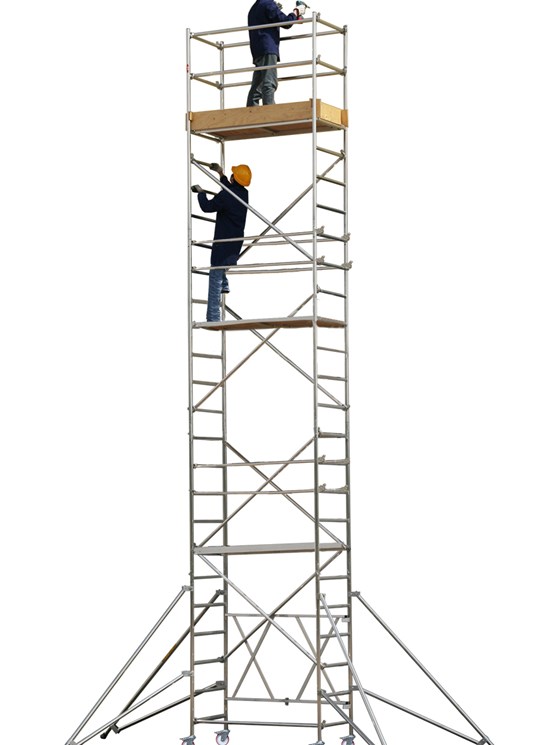

AROLLER710S	7,1	A+B+C+E	3	1	SI	133

Standardausstattung je nach erworbenem Modul und Höhe

Modul A: 1 verschließbares Modul (6 gr), ausgestattet mit 4 schwenkbaren Rädern ø mm 125 mit Bremse, 1 Boden mit Falltür.
Modul D3: 2 Zwischenrahmen (3 g), die mit folgendem Zubehör zu verbinden sind:

- Bei A+D3: 2 waagerechte Querträger + 1 diagonalen Querträger hinzufügen

- Bei A+B+D3: 1 diagonalen Querträger hinzufügen

- Bei A+B+C+D3: 2 diagonale Querträger hinzufügen

- Bei A+B+D3+E: 2 diagonale Querträger hinzufügen

Modul B: 2 Endrahmen (4 g), 2 diagonale Querträger, 2 verstärkte Brüstungen, 1 horizontaler Basisquerträger 2 verstärkte Knieschützer, 1 Satz mit 4 Fußanschlägen und

(nur für Roller S), 4 Stabilisierungsbügel.

Modul C: 2 Zwischenrahmen (7 g), 2 diagonale Querträger, 4 horizontale Querträger (2 Brüstungen und 2 Zwischenknieschutzgitter) und

(nur für Roller S) 1 Durchgangsboden mit Falltür.

Modul E: 2 Zwischenrahmen (5 g), 2 diagonale Querträger, 4 horizontale Querträger (2 Brüstungen und 2 Zwischenknieschutzgitter) und

(nur für Roller S) 1 Durchgangsboden mit Falltür.

Gebrauchs- und Wartungshandbuch und Bescheinigung der Konformität mit den geltenden Normen
Identifikationsetikett
Alle Bauteile sind mit dem Herstellungsjahr und dem Svelt-Logo gekennzeichnet, wie es die europäische Norm vorschreibt.

WARNHINWEISE FÜR DEN KAUF VERSCHIEDENER MODULE UND KONFIGURATIONEN

Ab 7,41 m (A+B+C+E) ist es für die Außenanwendung von ROLLER S (Europäische Normen) obligatorisch, 2 Ballastgewichte hinzuzufügen (siehe Zubehör). Nur in diesem Fall ist eine Verankerung nicht erforderlich.
Für den Kauf der Module A+B+D3: Für eine bequemere und sicherere Installation empfehlen wir den Kauf eines optionalen zusätzlichen Bodens (siehe Modul P im Zubehör)
Für die Anpassung der Module A/A+D3 an die Europäische Norm sind 4 kleine Stabilisierungsbügel erforderlich (siehe Zubehör Modul S1).
Werden die Durchgangsböden zum Arbeiten genutzt, müssen sie mit dem Fußanschlagsatz ergänzt werden (siehe Zubehör Modul F).
Für Bodenhöhen zwischen 1 und 2 m empfehlen wir den Kauf (optional) von mindestens 2 zusätzlichen horizontalen Querträgern, die als Brüstungen dienen (siehe Zubehör).

Zubehör auf Anfrage

Zusätzliche Lauffläche (zusätzlich zu den mitgelieferten) mit Aluminiumverstärkung und Holzplatte mit Fußanschlag, Falltür und Windschutzhaken.
Der Zugang zu den Bodenn kann von den Widerlagern mit Stufen erfolgen, da diese einen Abstand von 30 cm haben und nach den europäischen Vorschriften keine internen Leitern verwendet werden müssen.

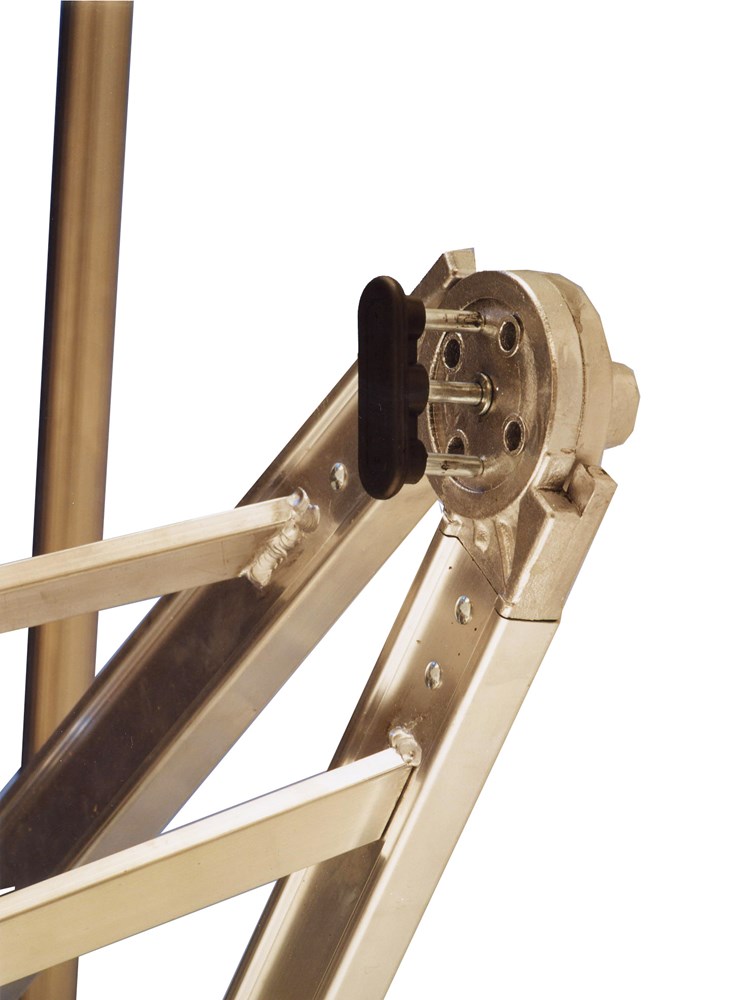

Optionale verstellbare Aluminium-Schnellverankerung (siehe Zubehör)
Ballastgewicht Roller Sexterne Nutzung > m 7,10
Zusätzlicher diagonaler Querträger
Horizontaler Querträger (Brüstung)
Modul P: 1 Boden mit Falltür (ohne Fußanschläge).
Modul F: Bausatz 4 Fußanschläge (2 lange, 2 kurze).
Modul S: 4 Stabilisierungsbügel.
Modulo S1: 4 Stabilisierungsbügel/Modul A

Verankerung

Das Roller S-Gerüst muss gemäß der europäischen Norm UNIEN1004 (Klasse 3), komplett mit allen vorgeschriebenen Zubehörteilen, nicht verankert werden.

NEUHEITEN: ÜBERARBEITUNG DER EUROPÄISCHEN NORMEN UNIEN1004.1.2 2021

Abstand Boden/Grundboden zum ersten Boden < 3,40 m
Abstand zwischen den folgenden Böden < 2,25 m
Aus diesem Grund wurden in den neuen 2022er Modulen zusätzliche Böden hinzugefügt.
