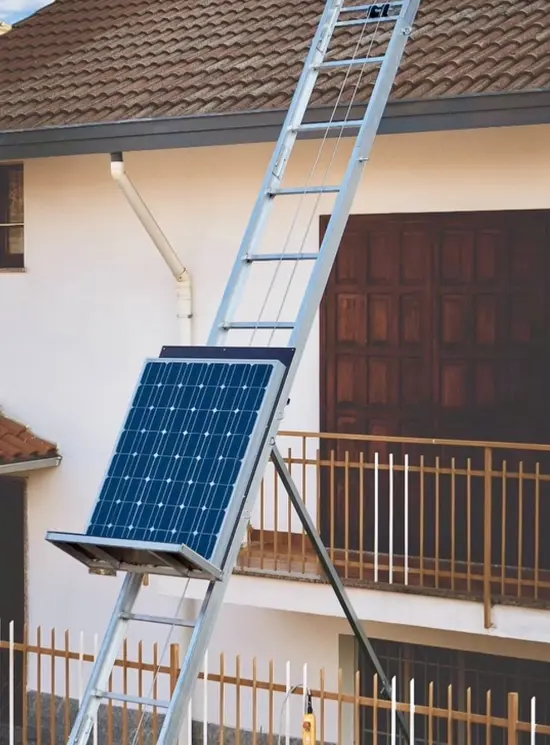

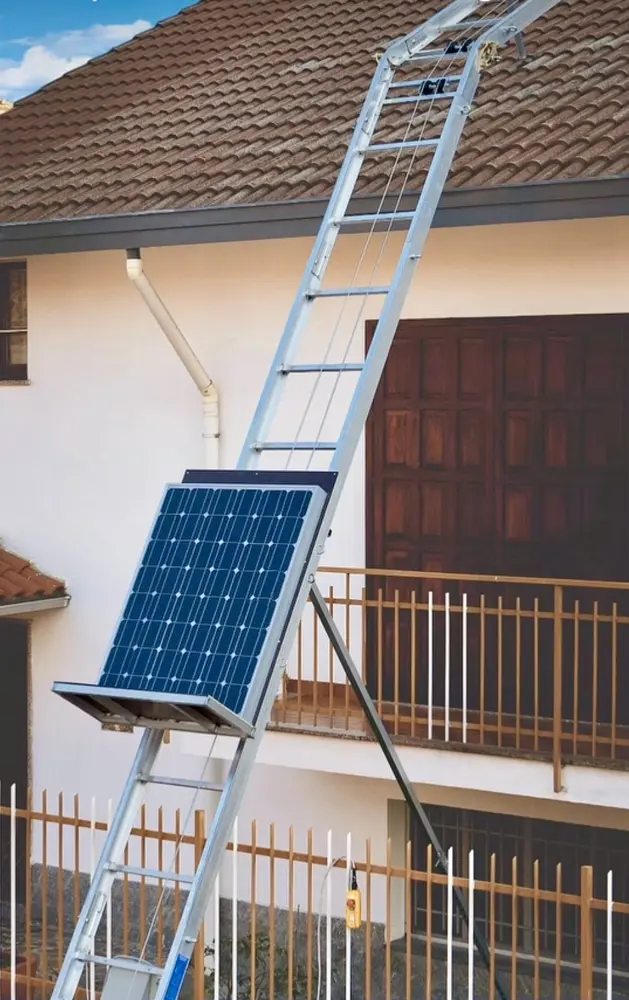

BEWEGLICHER SCHRÄGAUFZUG

Max Höhe 23,80 m

It shows the maximum weight capacity of a product

All our products conforms to the standads in force

Ideal für den professionellen EInsatz

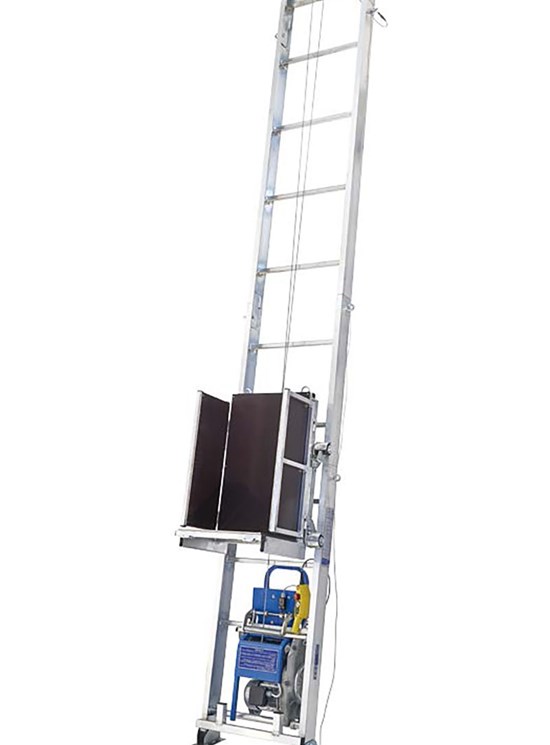

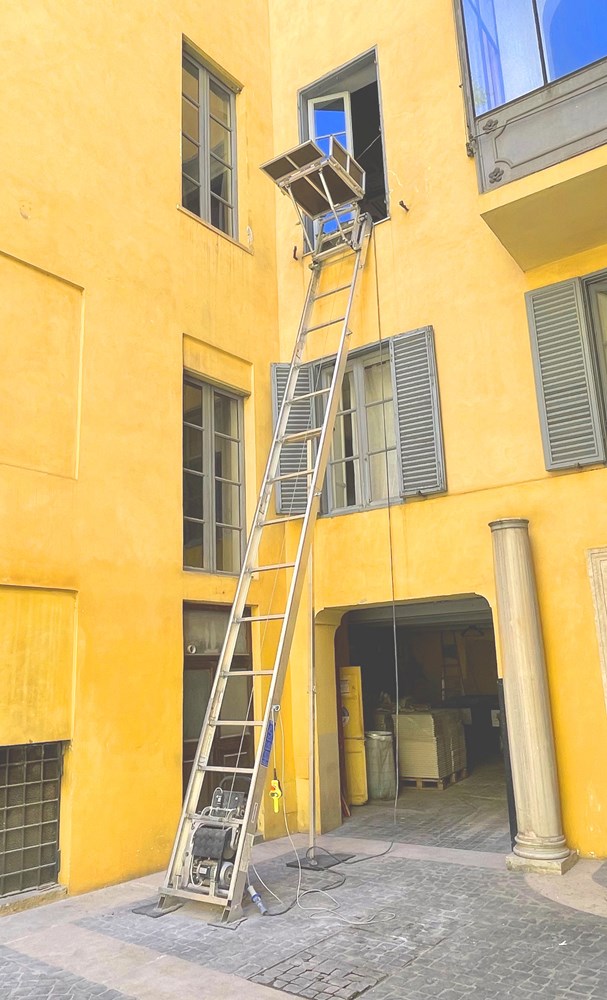

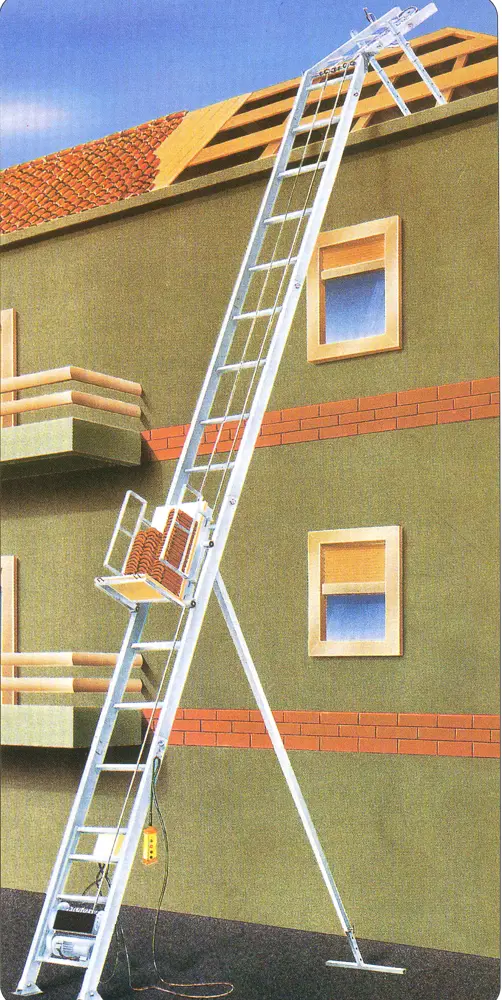

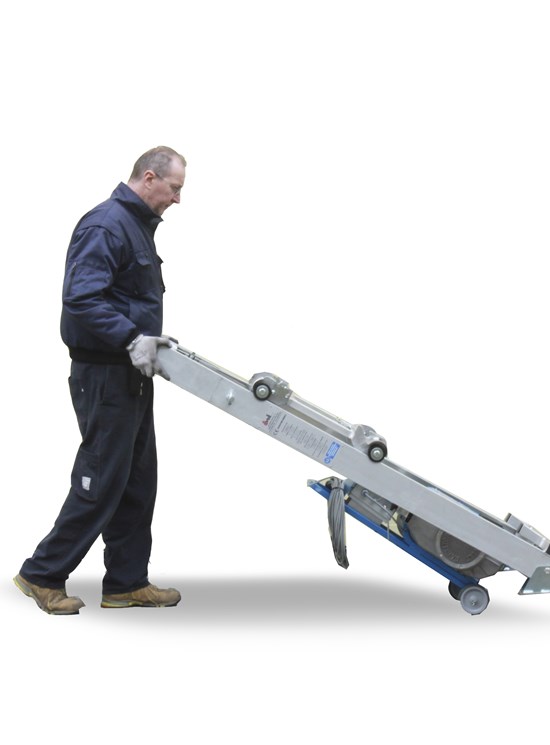

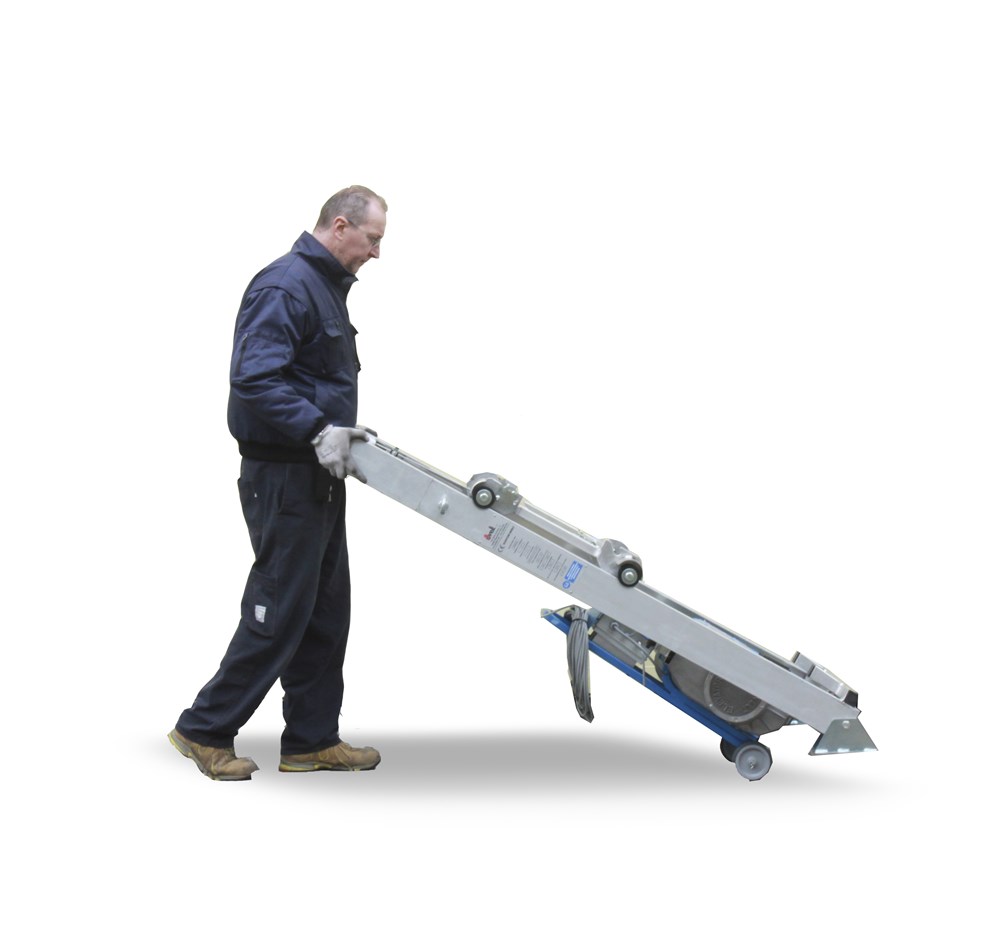

Schrägaufzug für Umzugsgüter und Baumaterialien

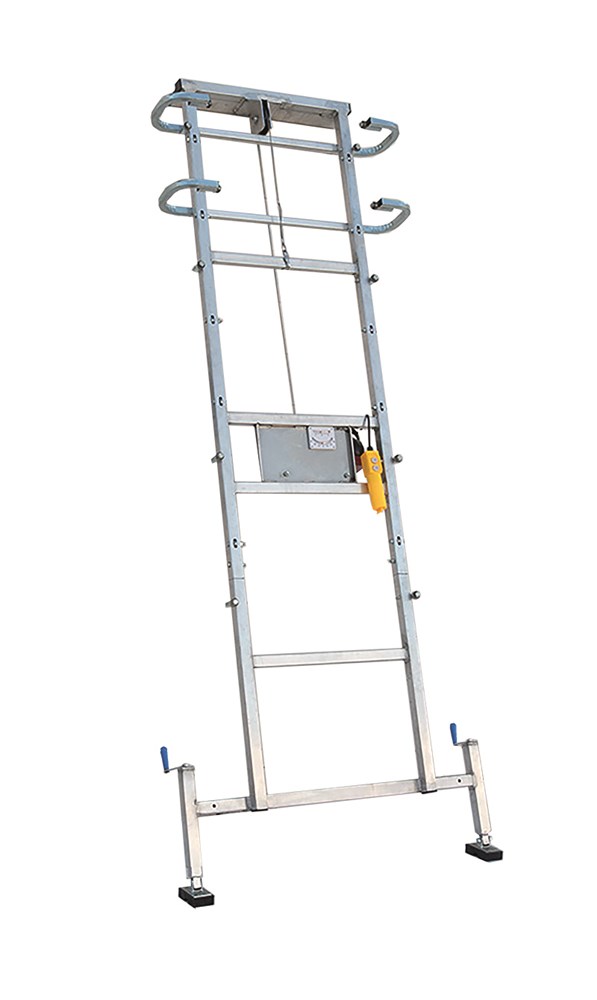

Die Struktur besteht aus einem Basiselement, das die Hebeeinheit trägt, aus Zwischenelementen, die in den Längen 0,5, 1,0 und 2,0 m erhältlich sind, um die gewünschte Höhe (maximale Höhe 24 m) zu erreichen, und aus einem Kopfteil, das die Seilwinde zum Heben des Wagens trägt.

Das Kopfteil kann gerade oder gebogen sein und ist von 24° bis 45° verstellbar, um das Abladen des gehobenen Materials zu erleichtern.

Die oben beschriebenen einzelnen Elemente sind vollständig aus Aluminium und bestehen aus zwei „C“-Profilen, die durch Vierkantrohre im Abstand von 500 mm miteinander verbunden sind.

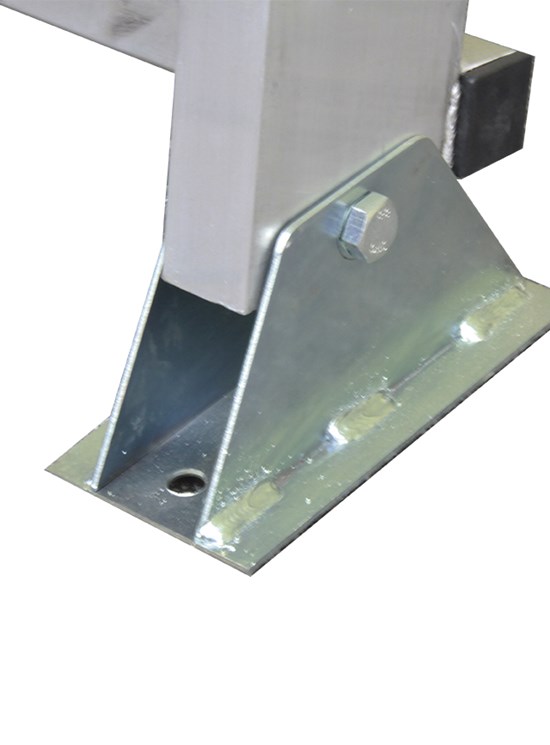

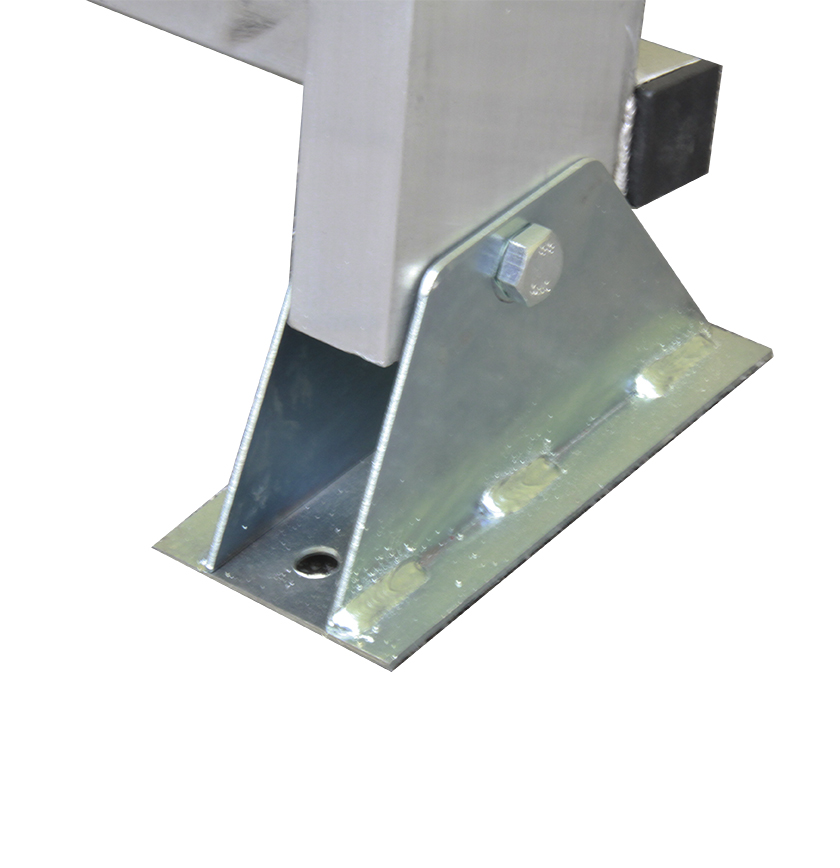

Die Verbindung zwischen den einzelnen Elemente erfolgt mithilfe von Bolzen und Ringschrauben sowie Verstärkungsblechen, die am unteren Ende jedes Elements befestigt sind und bei der Montage in das obere Ende des darunter liegenden Elements eingesteckt werden.

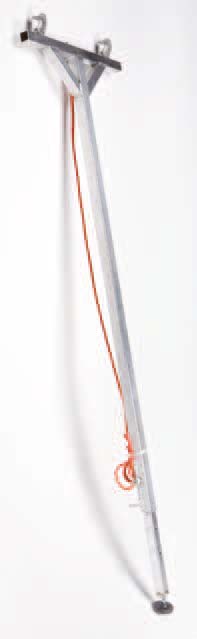

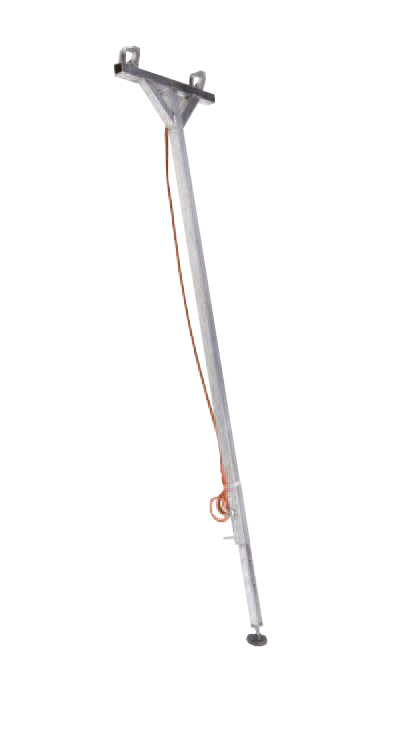

Sobald die Struktur des Aufzugs eine Höhe von 8 m erreicht hat, muss sie durch Teleskopschüsse gesichert werden.

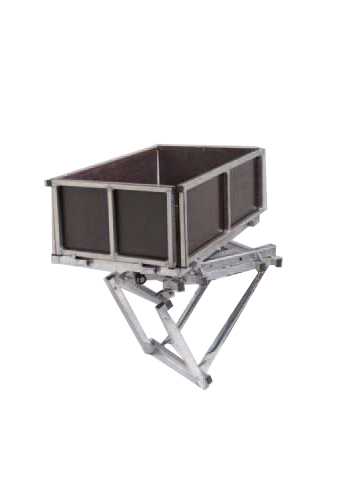

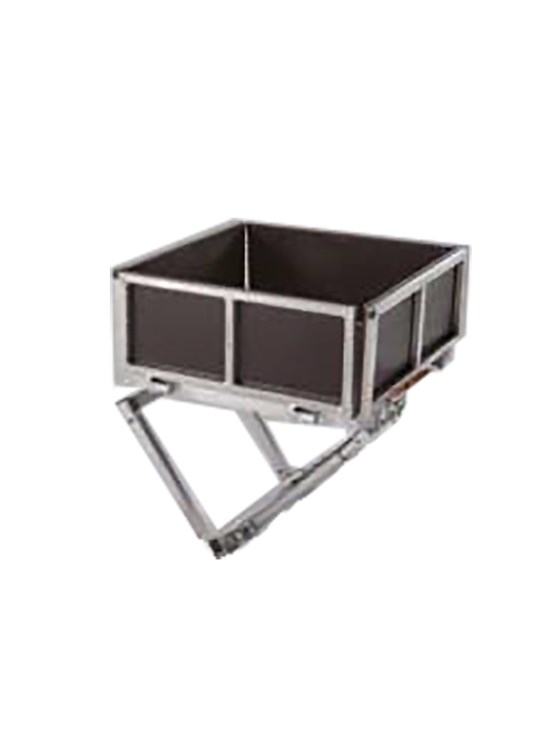

Der Wagen besteht aus einem Rahmen, der auf Rädern montiert ist, die es ermöglichen, ihn an den Flügeln der „C“-Profile zu bewegen.

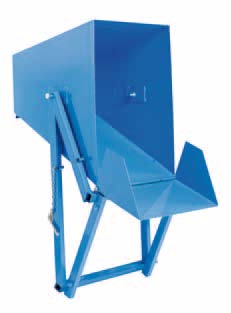

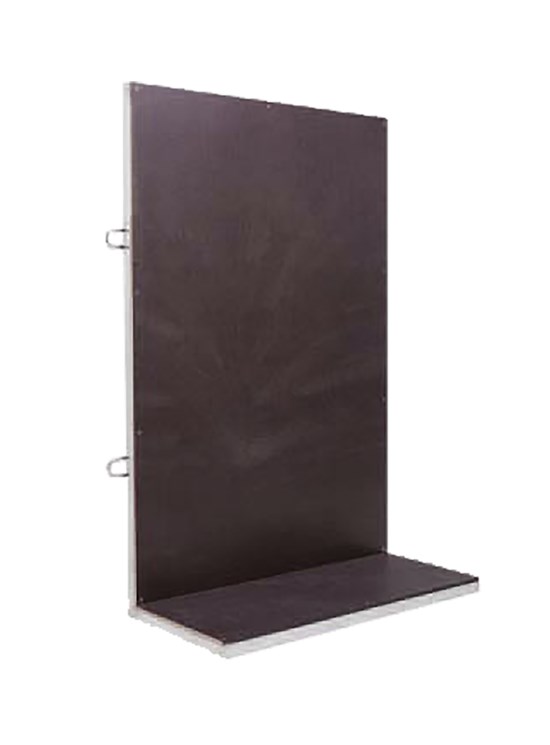

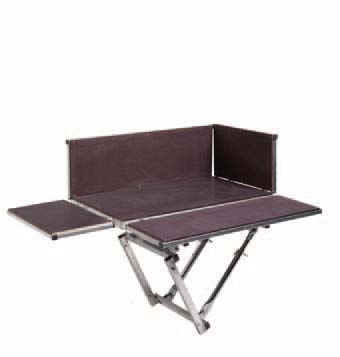

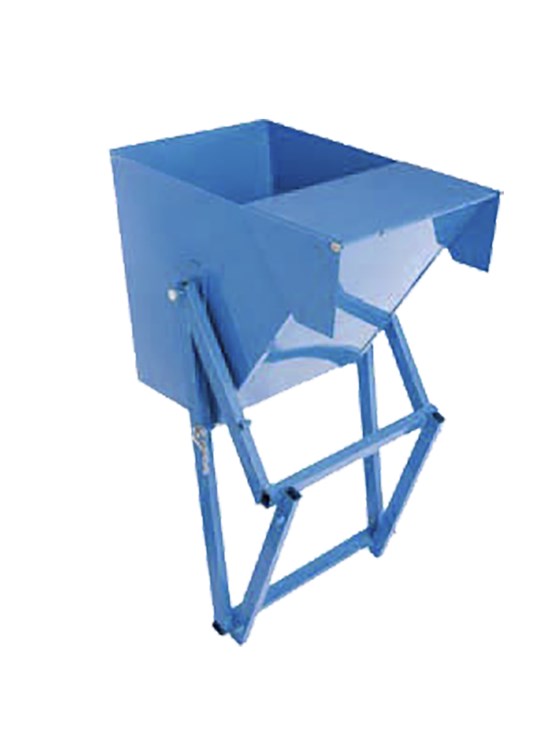

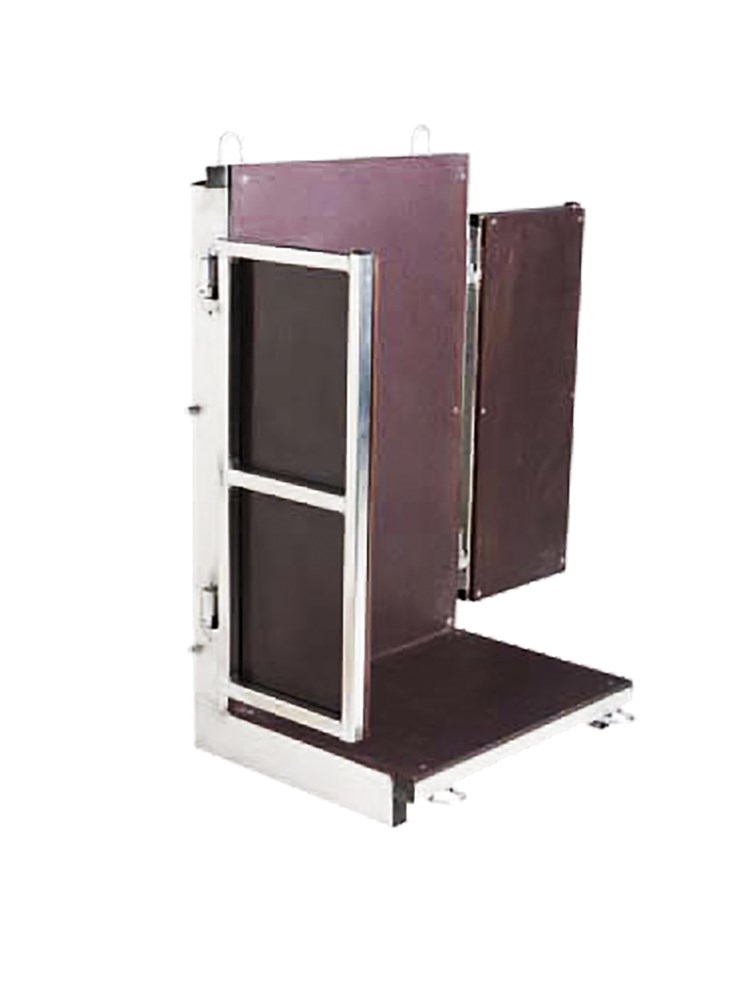

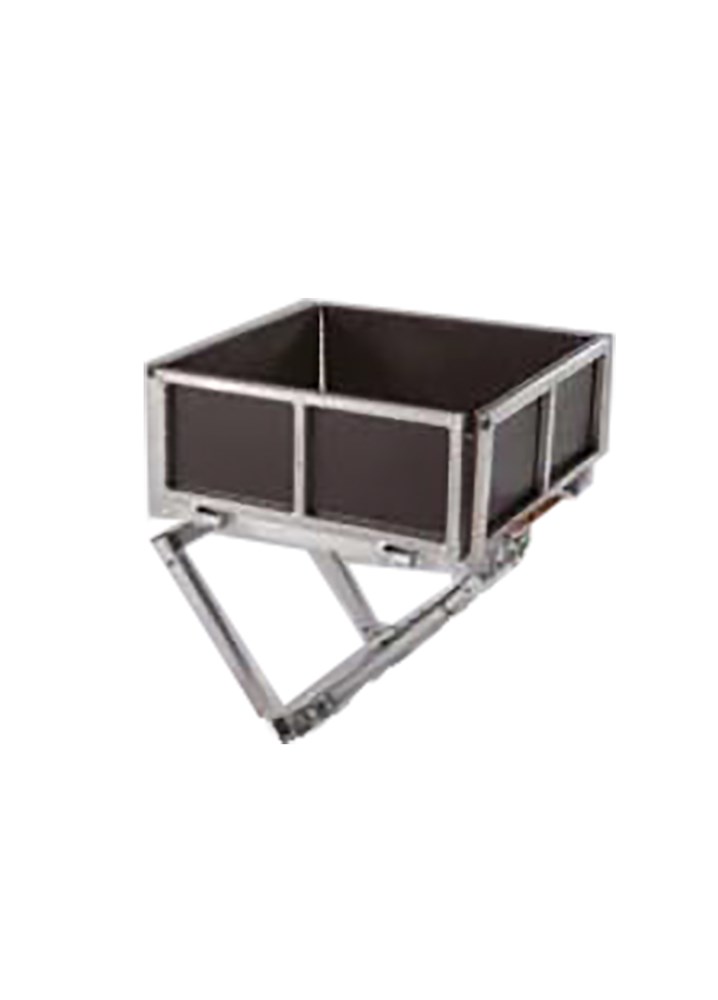

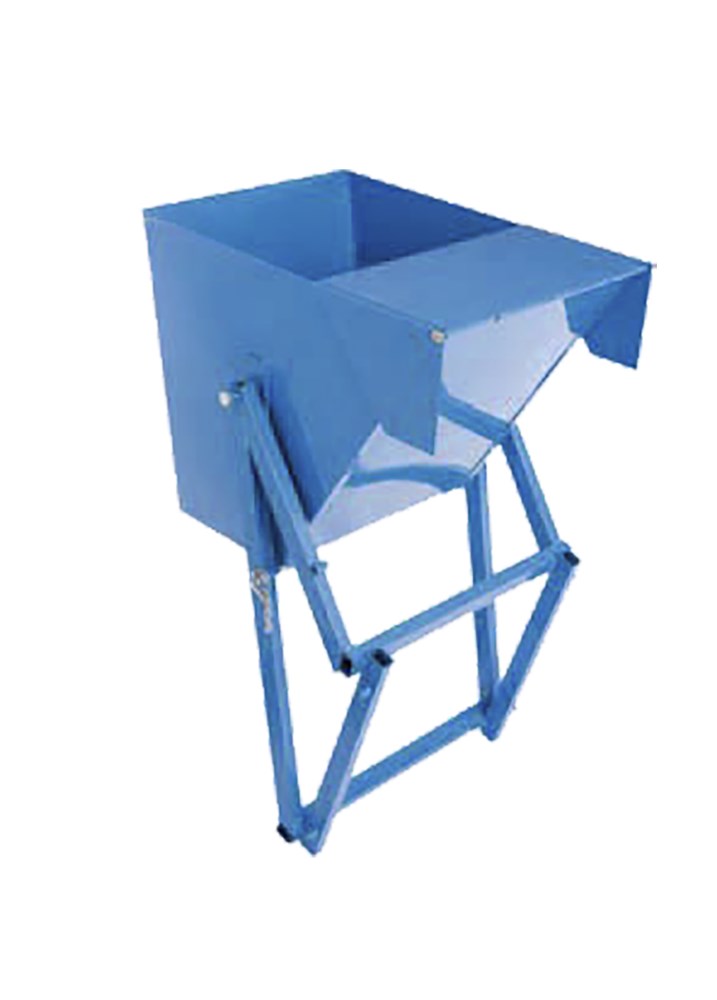

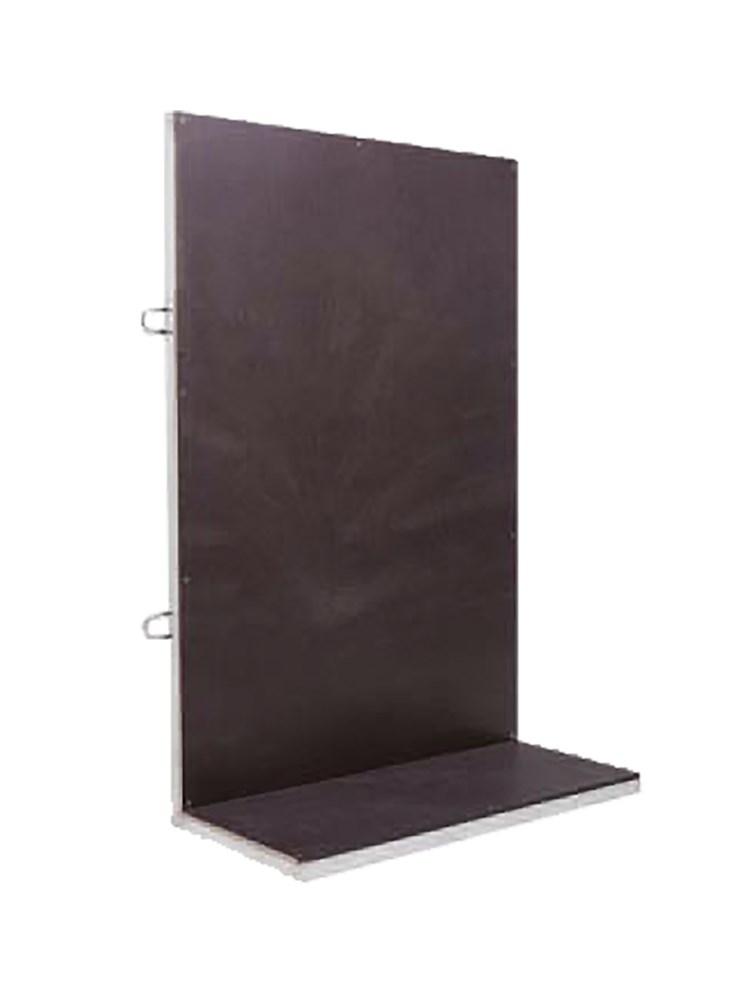

Darauf ist das für die Art des zu hebenden Materials geeignete Zubehörteil montiert.

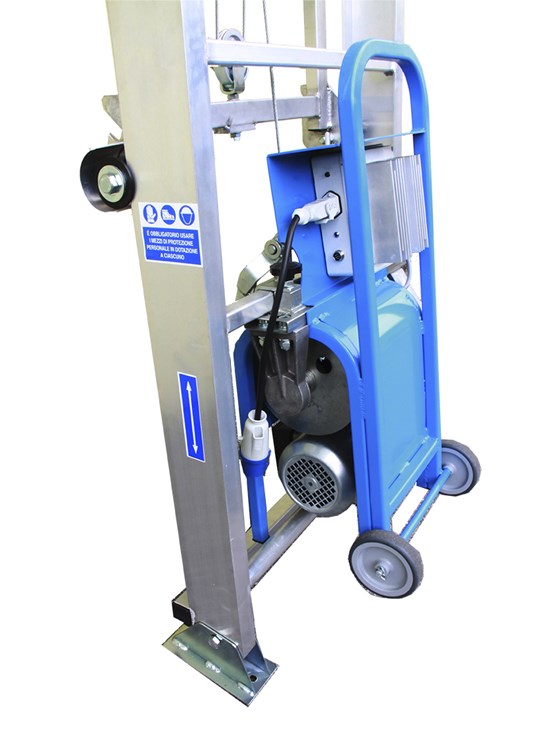

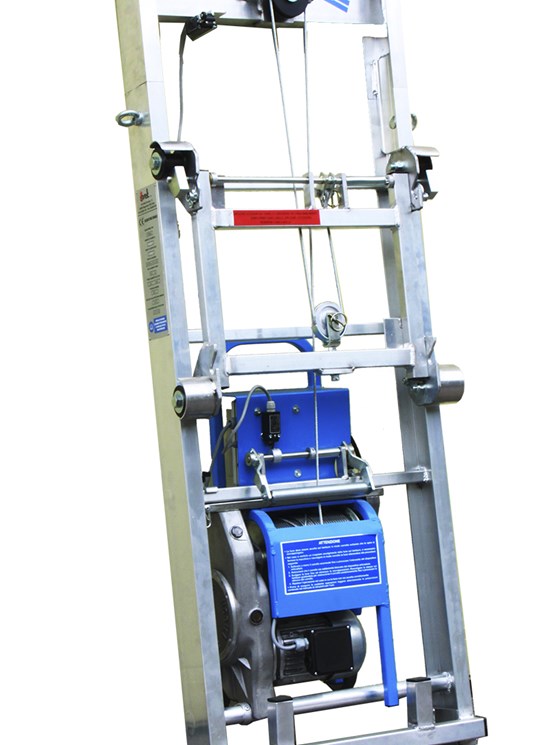

Die Hebeeinheit besteht aus einem einphasigen, selbstbremsenden Elektromotor mit 1,1 KW, einem Stirnradgetriebe und einer Seilwickeltrommel mit Seitenflanschen (Φ Seil = 6 mm).

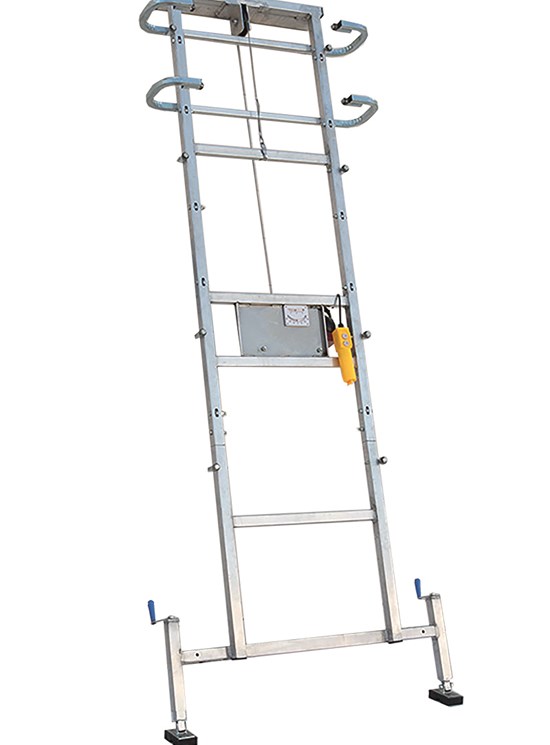

Am Basiselement sind darüber hinaus der Schaltschrank und die Steuertafel des Aufzugs montiert.

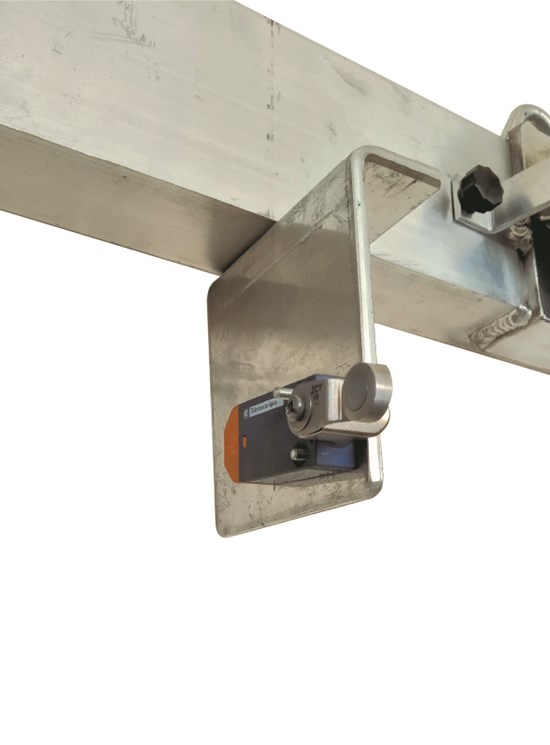

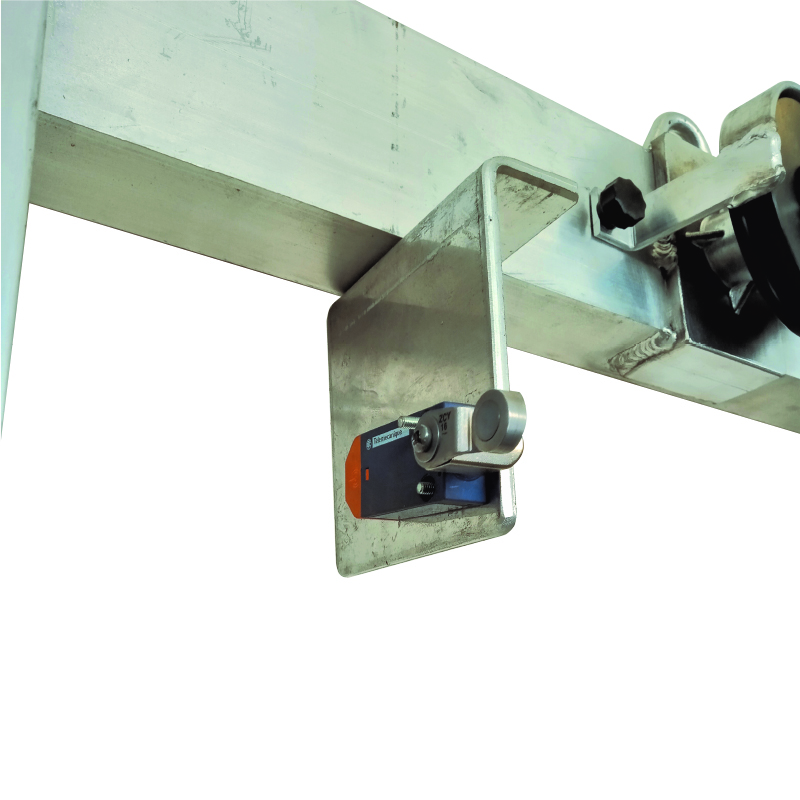

Am unteren und oberen Hubende sind Festanschläge und elektrische Hubendschalter installiert.

Basiselement

Nutzlänge	1.490 mm
Breite	662 mm
Gewicht	10.6 daN

AUSGESTATTET MIT NEUEM INVERTER VON SIEMENS MIT 3 GESCHWINDIGKEITEN:

1) 200 kg Nutzlast = 34 m pro Minute
2) 150 kg Nutzlast = 38 m pro Minute
3) 120 kg Nutzlast = 40 m pro Minute
Je leichter die Last, desto schneller der Hub.

Ausgestattet mit Überlastsperre.

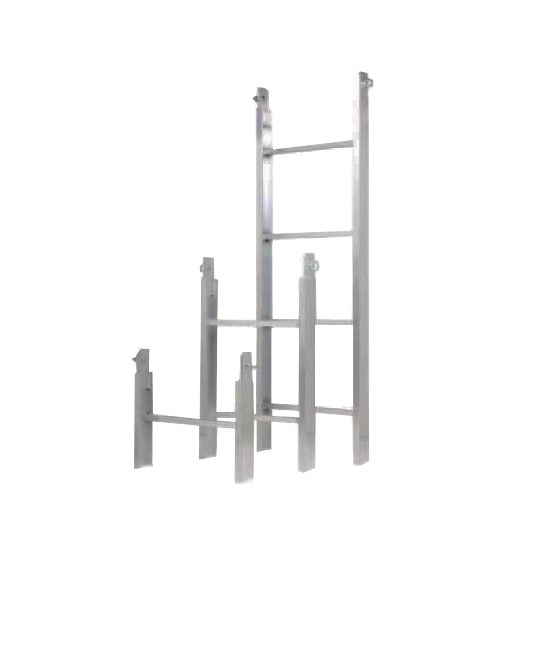

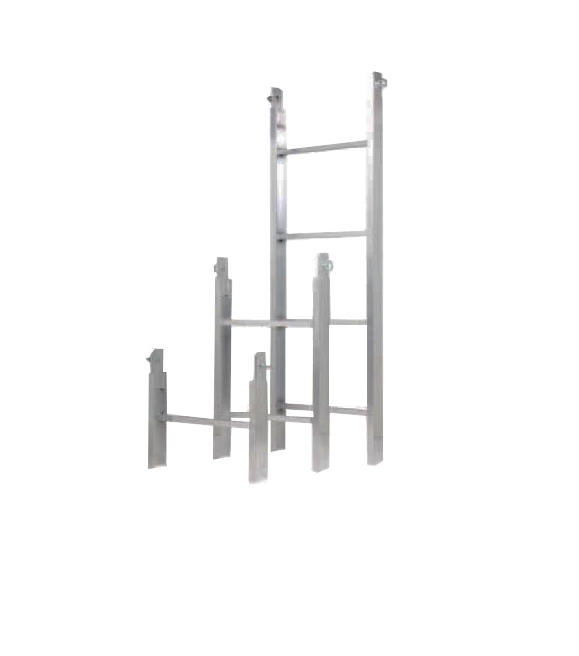

Zwischenelemente

Nutzlänge	500 / 1000 / 2000 mm
Breite	662 mm
Gewicht	4.0 / 7.0 / 12 daN

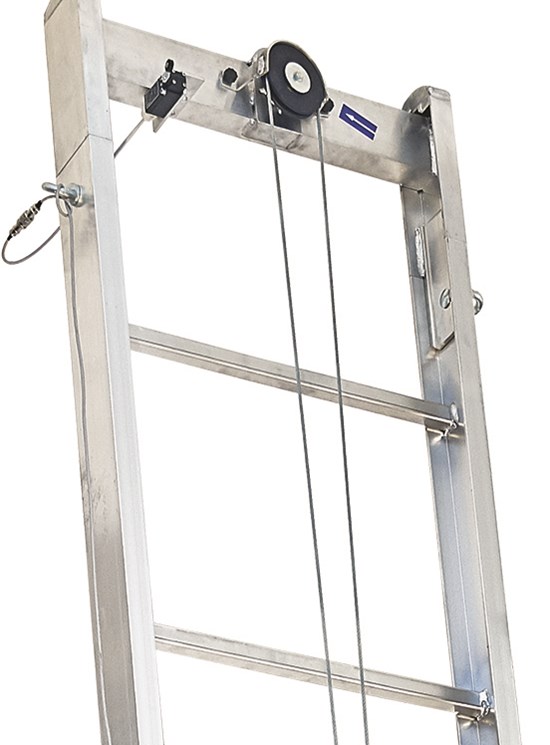

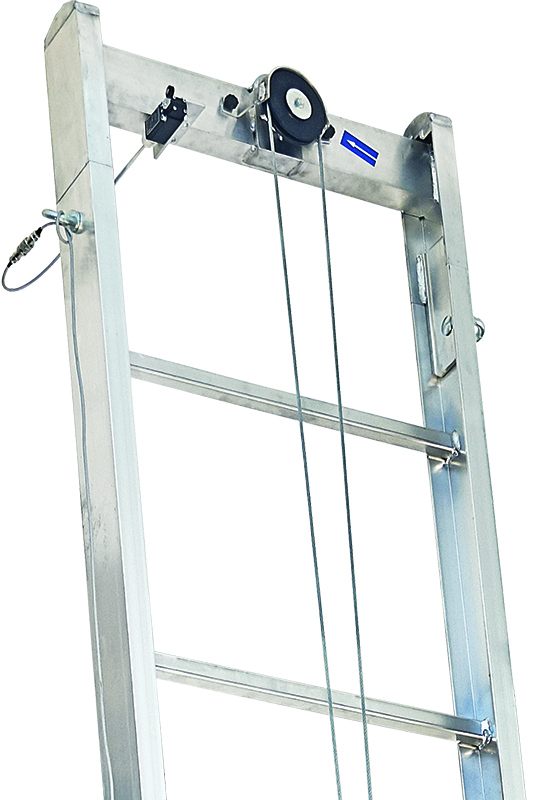

Kopfteil

Nutzlänge	260 mm
Breite	662 mm
Gewicht	5.5 daN

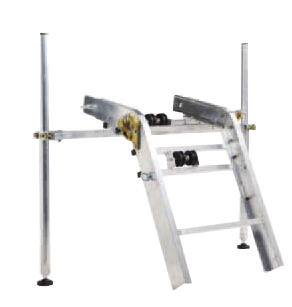

Verstellbare Biegung

Breite	662 mm
Gewicht	12.4 daN
Einstellbereich des Winkels	25° ÷ 45°

Wagen

Länge	580 mm
Breite	702 mm
Gewicht	13.9 daN

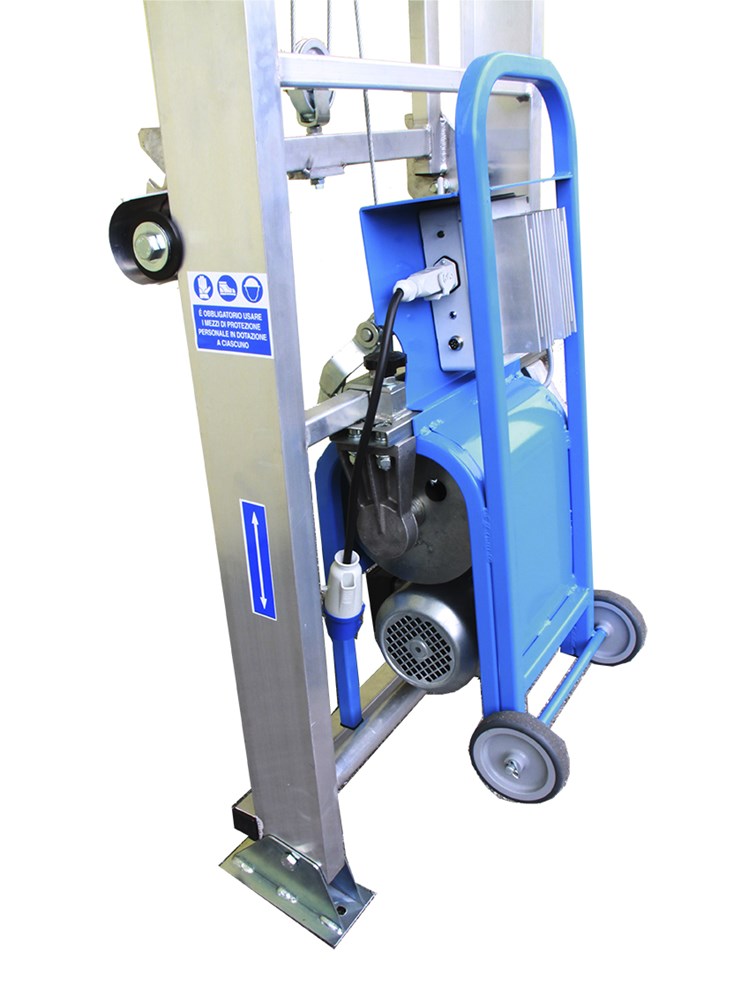

Hebeeinheit

Elektromotor
einphasig, selbstbremsend - 1,1 KW
Stirnradgetriebe mit parallelen Achsen
Seilwickeltrommel
mit Spiralrippen p = 6 mm; R = 3 mm
Seil Nenndurchmesser Φ = 6 mm

Steuerungen

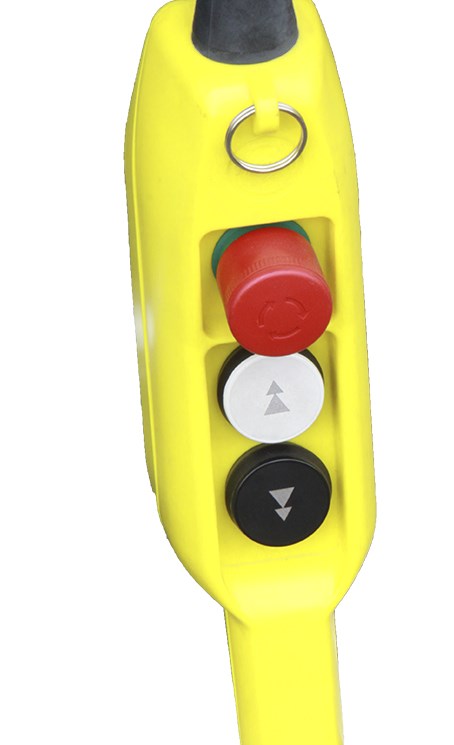

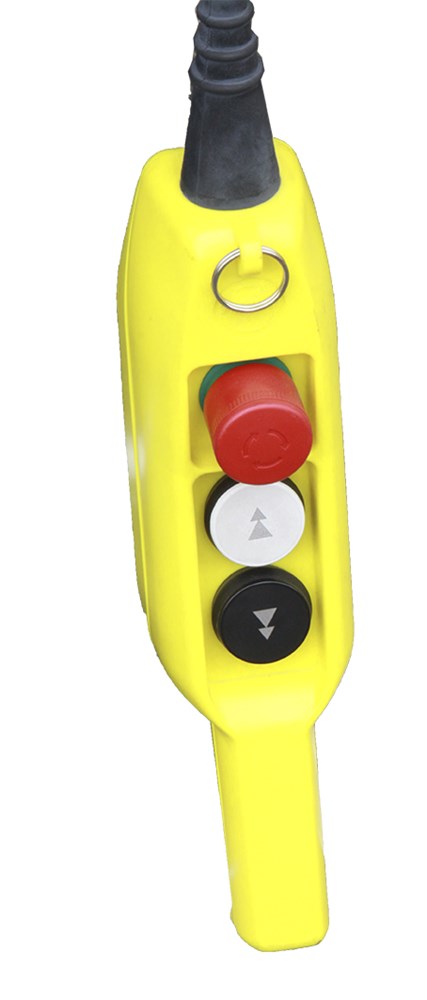

Erfolgt über eine tragbare Steuertafel und ein 2000 mm langes Verbindungskabel zum Schaltschrank.

Auf der Steuertafel sind folgende Bedienelemente installiert:

grüne Taste (durch I gekennzeichnet) zum Einschalten des Schaltschranks;
Starttaste für die Aufwärtsfahrt (graue Farbe und nach oben zeigender Pfeil);
Starttaste für die Abwärtsfahrt (graue Farbe und nach unten zeigender Pfeil);
Not-Aus-Pilzdrucktaster (rote Farbe).

Tragfähigkeit

Der Aufzug hat eine variable Tragfähigkeit mit Pmax gleich 200 kg, wenn die Neigung 75° beträgt und die Länge 12 m nicht überschreitet.

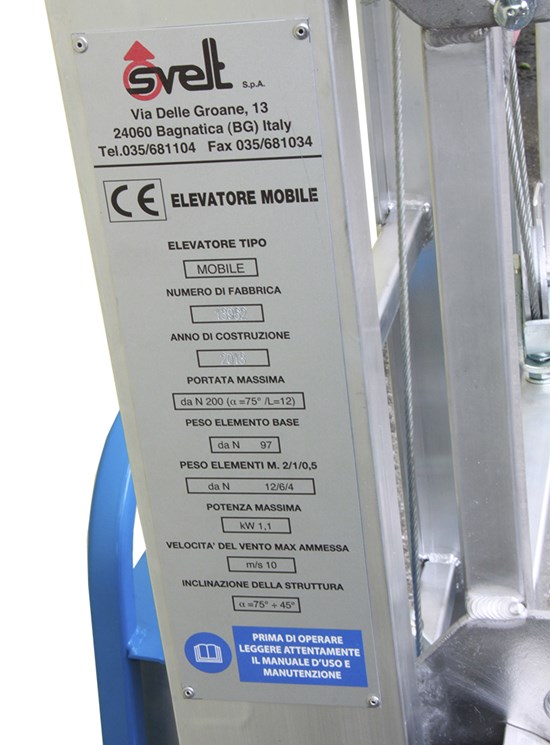

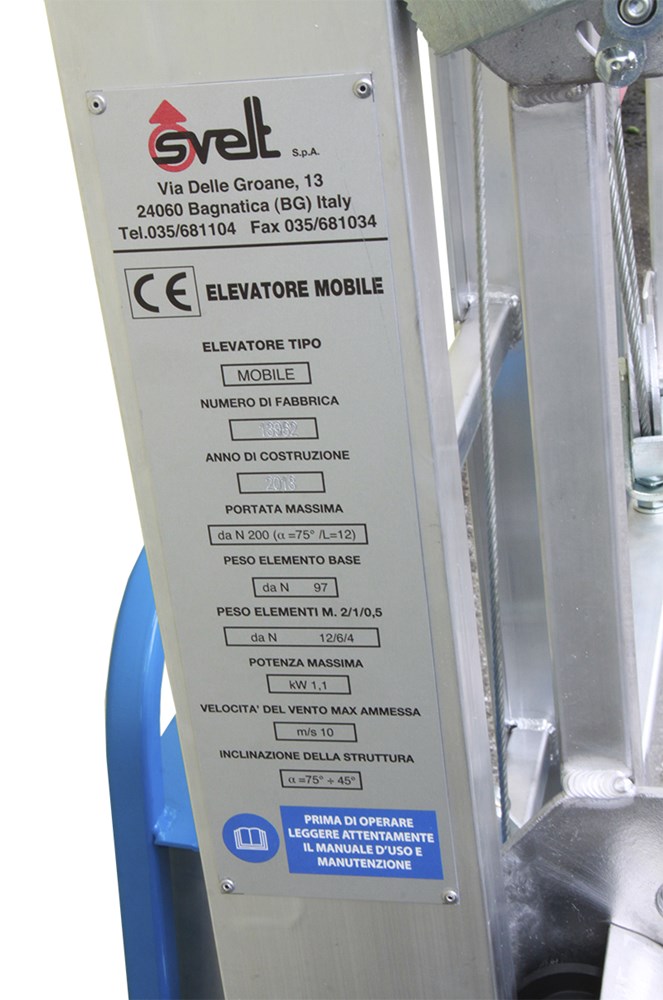

Das Diagramm der Tragfähigkeiten findet sich in der Tabelle, die am „C“-Profil des Basiselements angebracht ist und unter Punkt 3.5 dieses Handbuchs aufgeführt wird.

Umgebungsbedingte Einschränkungen

Der Aufzug darf ausschließlich unter den vom Hersteller vorgesehenen Umgebungsbedingungen verwendet werden, d. h. bei einer Windgeschwindigkeit von nicht mehr als 10 m/s. Weitere Erklärungen sind im Kapitel 4.0 dieses Handbuchs zu finden.

Elektrischer Grenzwert

Differentiale in Haushaltsanlagen haben eine Empfindlichkeit von 0,03 für die Sicherheit von Privatpersonen (Wohnungen und Häuser).

Der an unserem BEWEGLICHEN SCHRÄGAUFZUG montierte Umrichter von SIEMENS ist von höchster Qualität, funktioniert jedoch mit Differentialen, die eine Empfindlichkeit von ab 0,3 haben (Industrieanlagen).
Der Umrichter überlastet Anlagen mit einer Empfindlichkeit von 0,03, funktioniert jedoch perfekt ab 0,3.

Unseren BEWEGLICHEN SCHRÄGAUFZUG an eine Haushaltssteckdose anzuschließen ist wie, einen Presslufthammer oder einen Zementmischer daran anzuschließen! Es ist nicht möglich.

In jeder Wohnanlage/Wohnung gibt es eine Steckdose der „QUELLE“ mit einer Empfindlichkeit von 0,3, an die der BEWEGLICHE SCHRÄGAUFZUG mit einem Verbindungskabel angeschlossen werden kann.
