HARMONICA

Altura máx standard 3 m

It shows the validity of the guarantee in years

It shows the maximum weight capacity of a product

Adecuado para uso doméstico

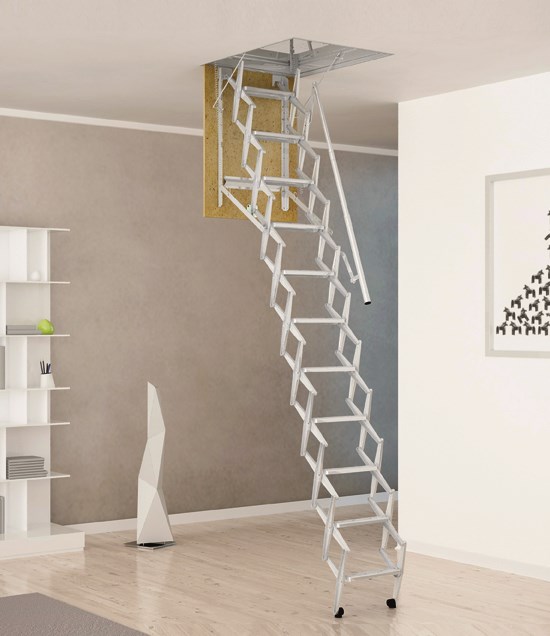

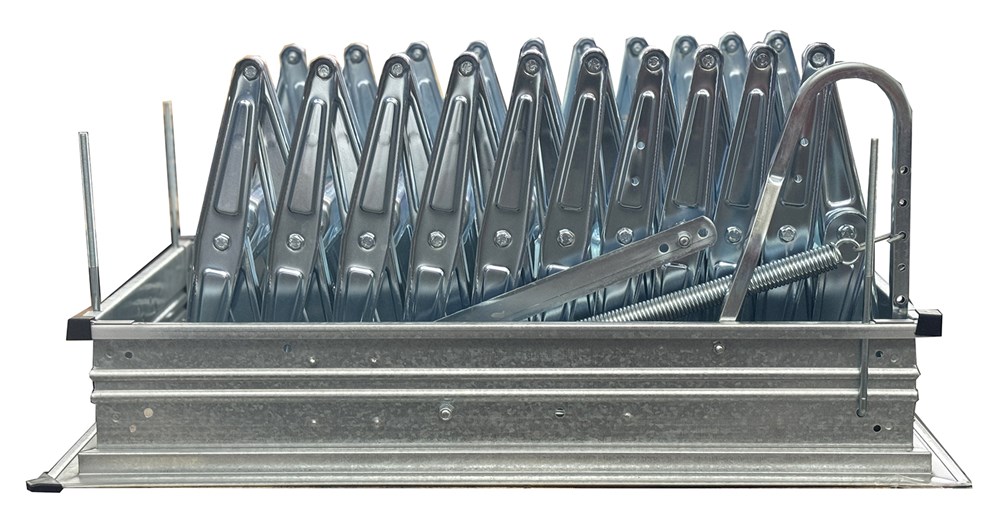

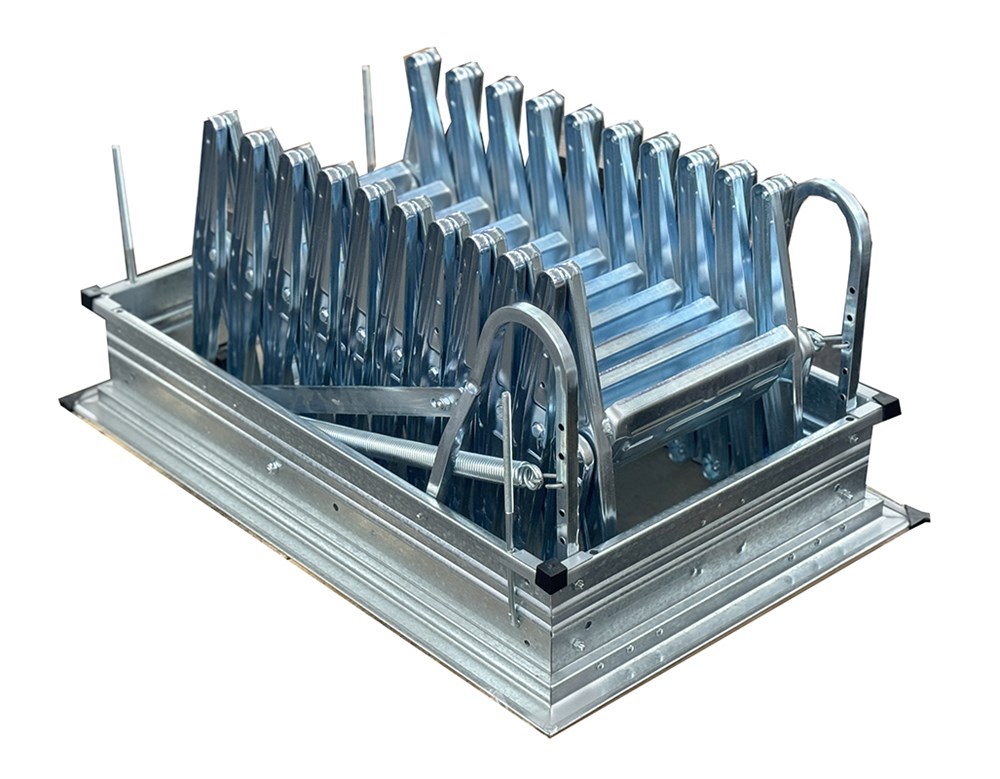

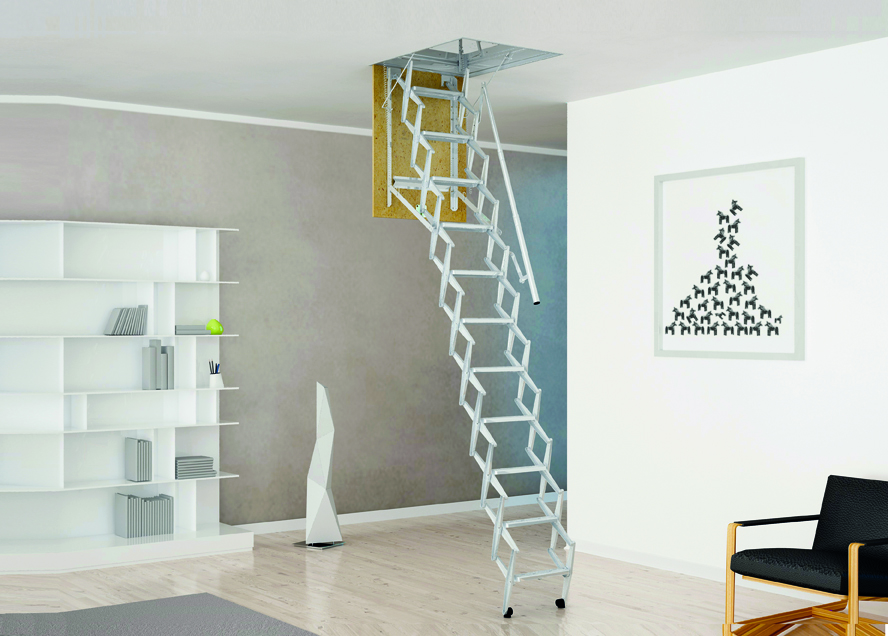

Escalera escamoteable de techo tipo fuelle de acero zincado

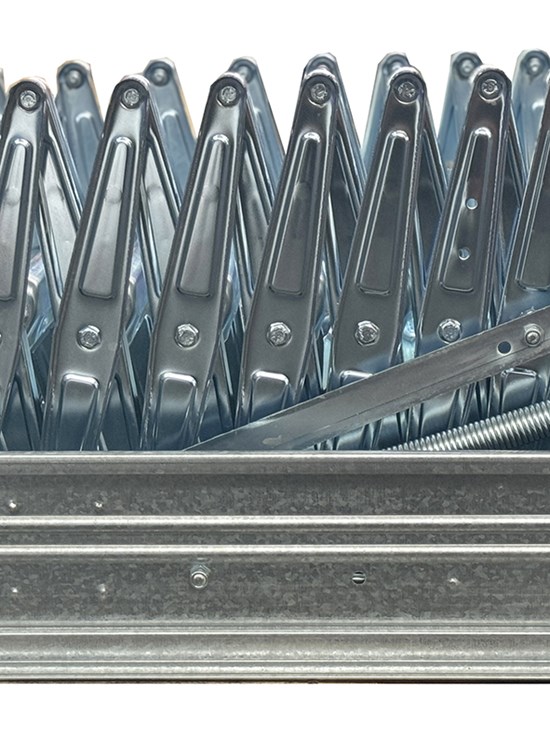

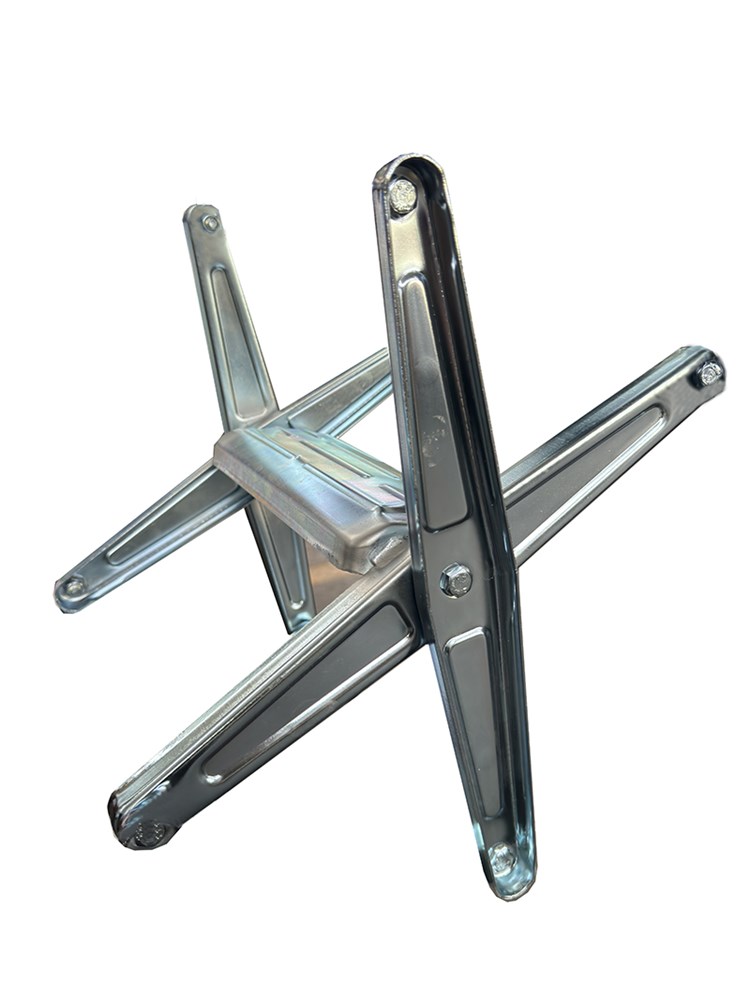

Escalera en acero galvanizado de 11 peldaños que se abre en acordeón 2,80 m hasta una altura máxima del techo de 3,00 m y para uso interno. Para adaptar la escalera a alturas inferiores es suficiente desmontar los peldaños que sobren grosor cerrado 40 cm.

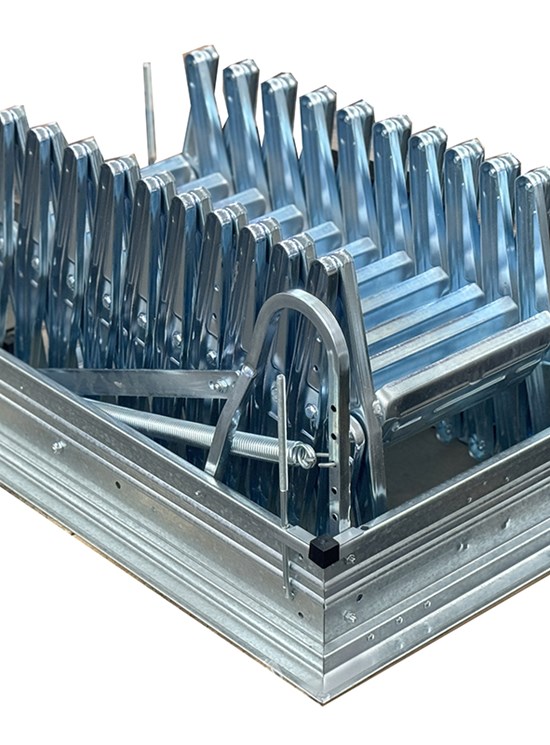

Construidas según las normas, pueden ser abiertas y cerradas con un simple movimiento gracias a los muelles. Pueden ser instaladas en 5 minutos.

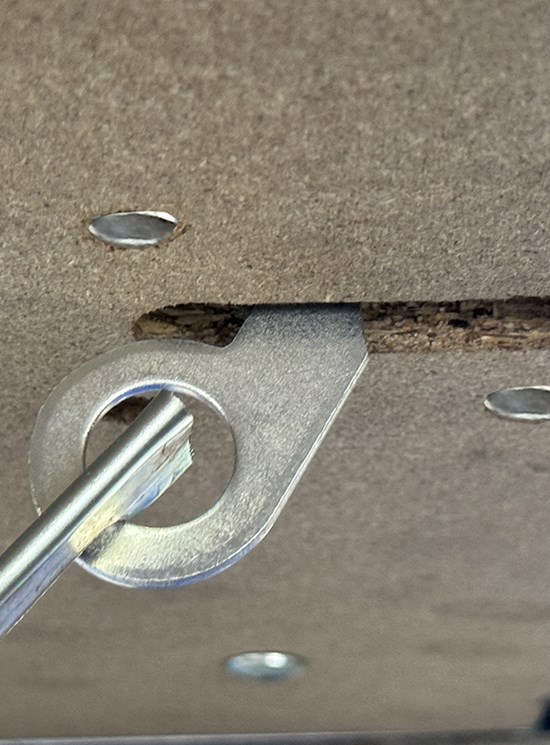

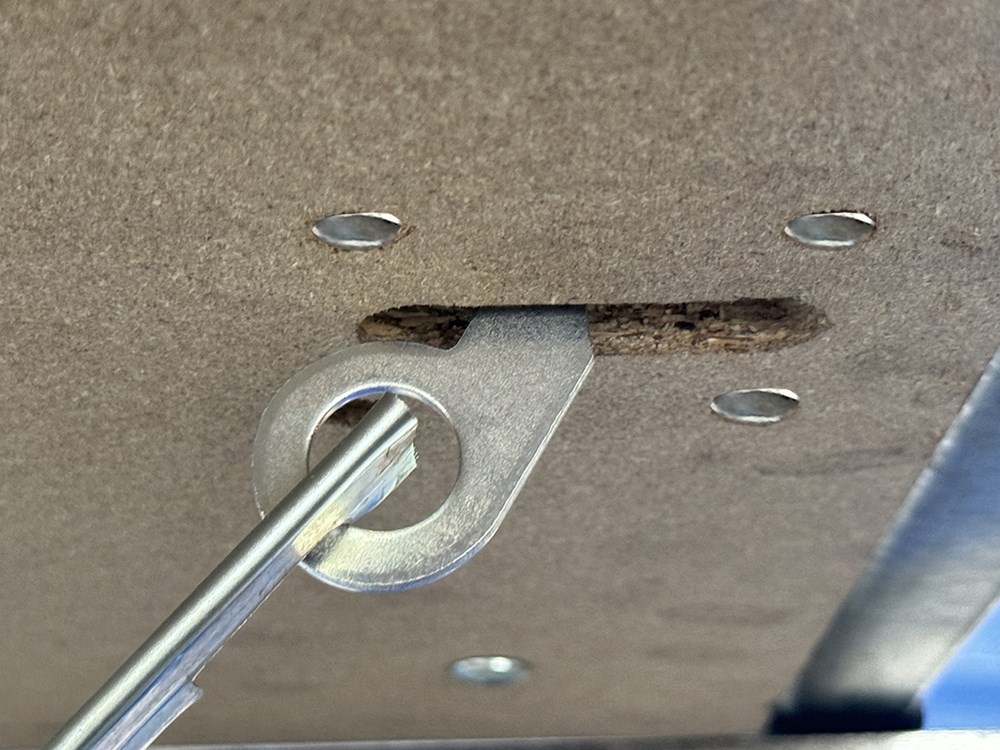

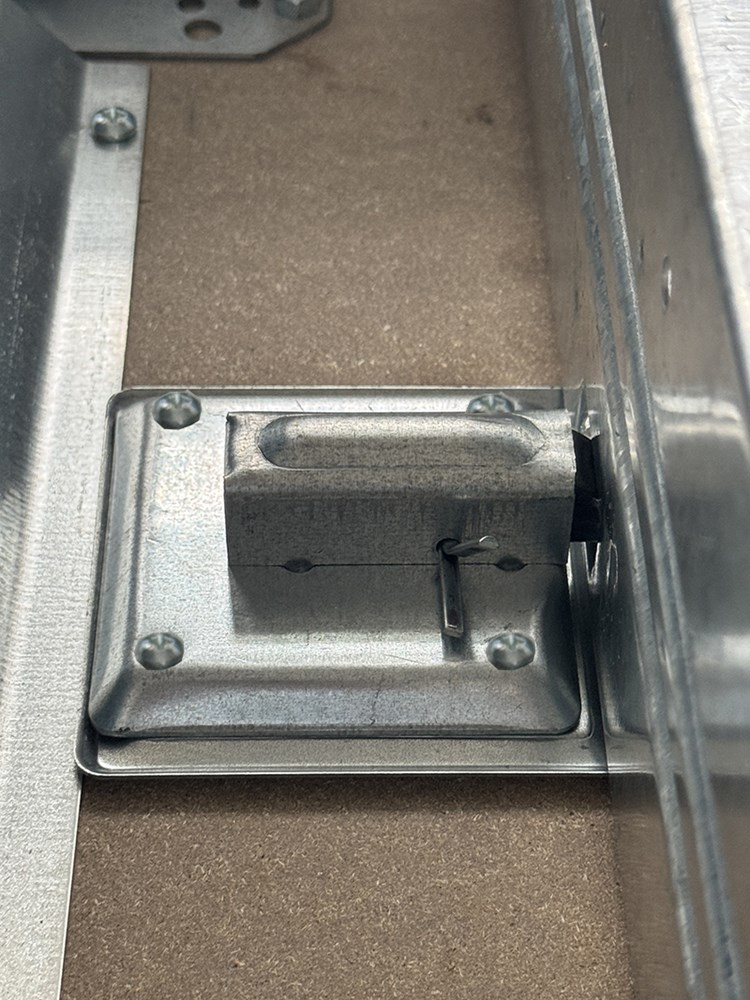

Para el montaje es suficiente colocar la escalera cerrada en el hueco y bloquearla superiormente con 4 soportes y 4 tornillos (en equipamiento) que enganchan la escalera a la plantilla.

No necesitamos de ningún trabajo en pared y el montaje puede ser hecho directamente por el usuario (dotada de instrucciones de montaje detalladas). La capacidad de todas las escaleras es de 150 kg.

Conforme a la norma europea EN14975 - 2006

CARACTERÍSTICAS TÉCNICAS

Inclinación: 65º
Placa de fijación al desván: 21 x 70 cm
Espesor de la escalera cerrada: 30 cm

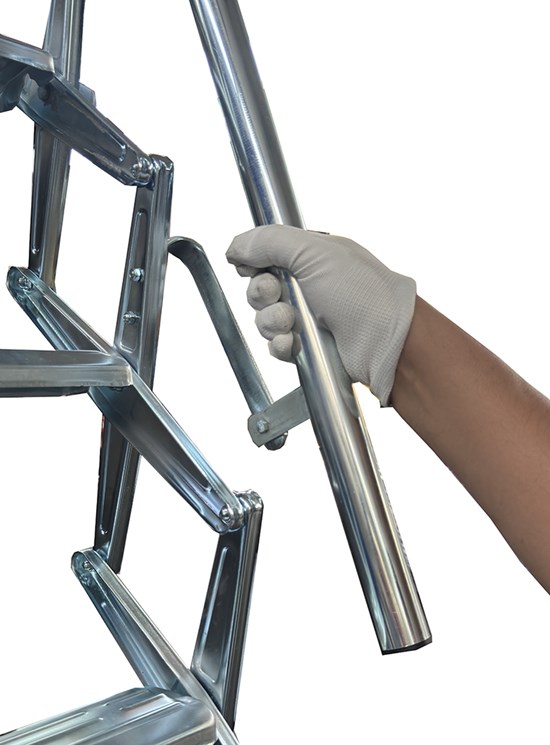

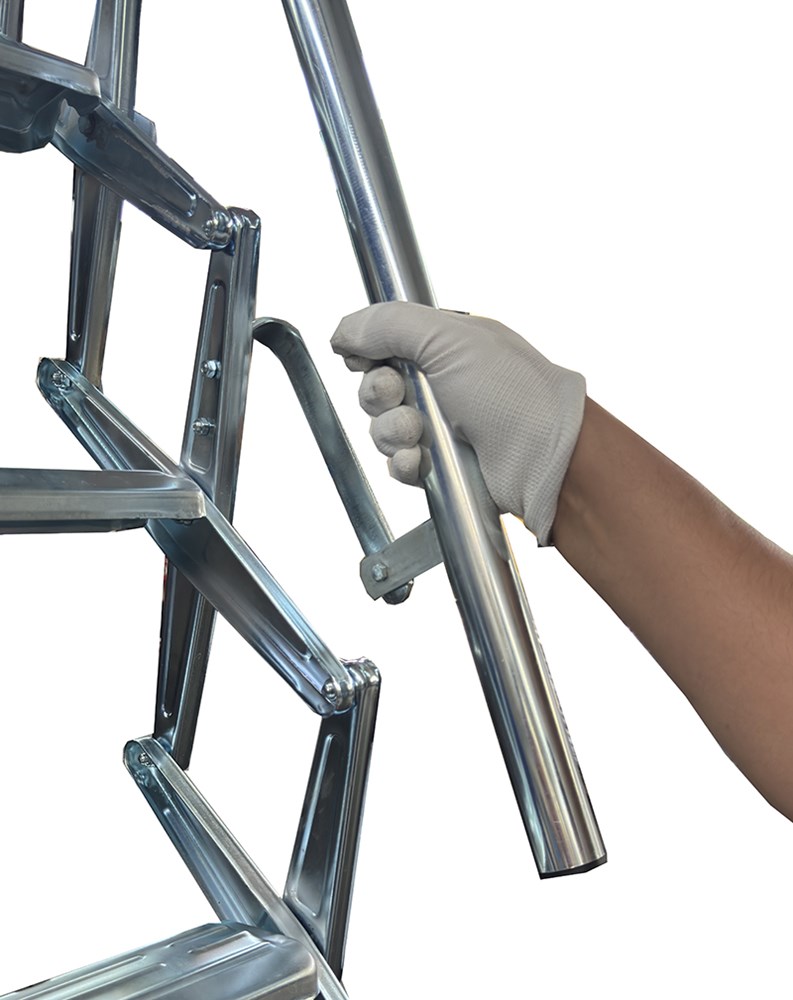

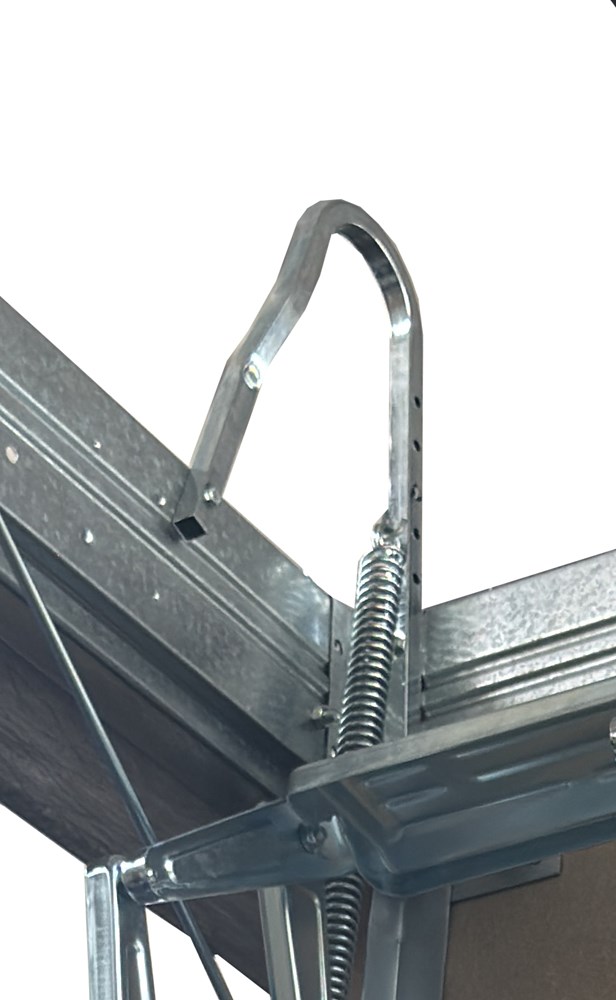

Barandilla telescópica derecha incluida

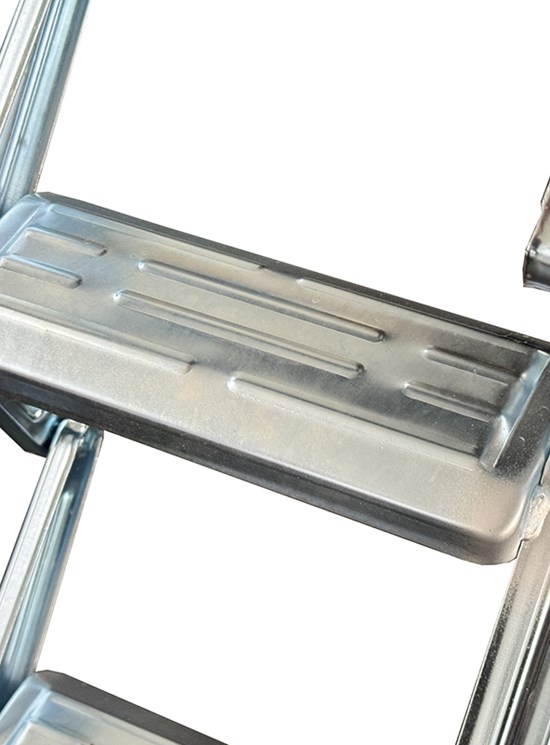

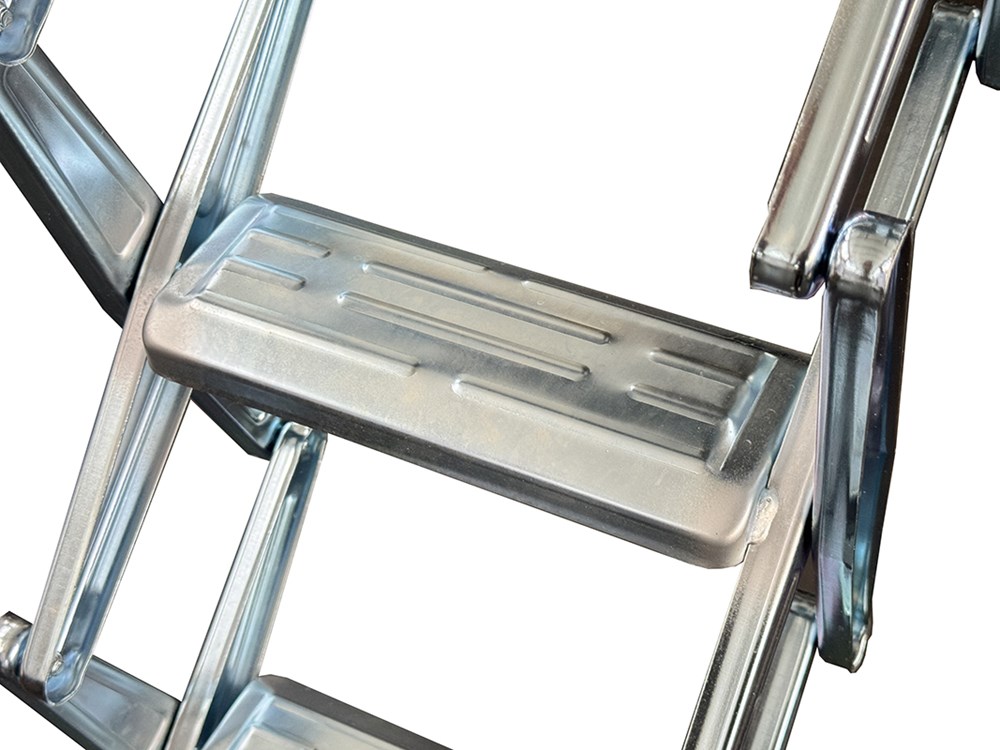

Dimensiones de los peldaños 35 x 10 cm
Ancho de subida: 39,5 cm
Válidas para forjados de hormigón y madera de 15 a 28 cm grosor
No válidas para techos de pladur

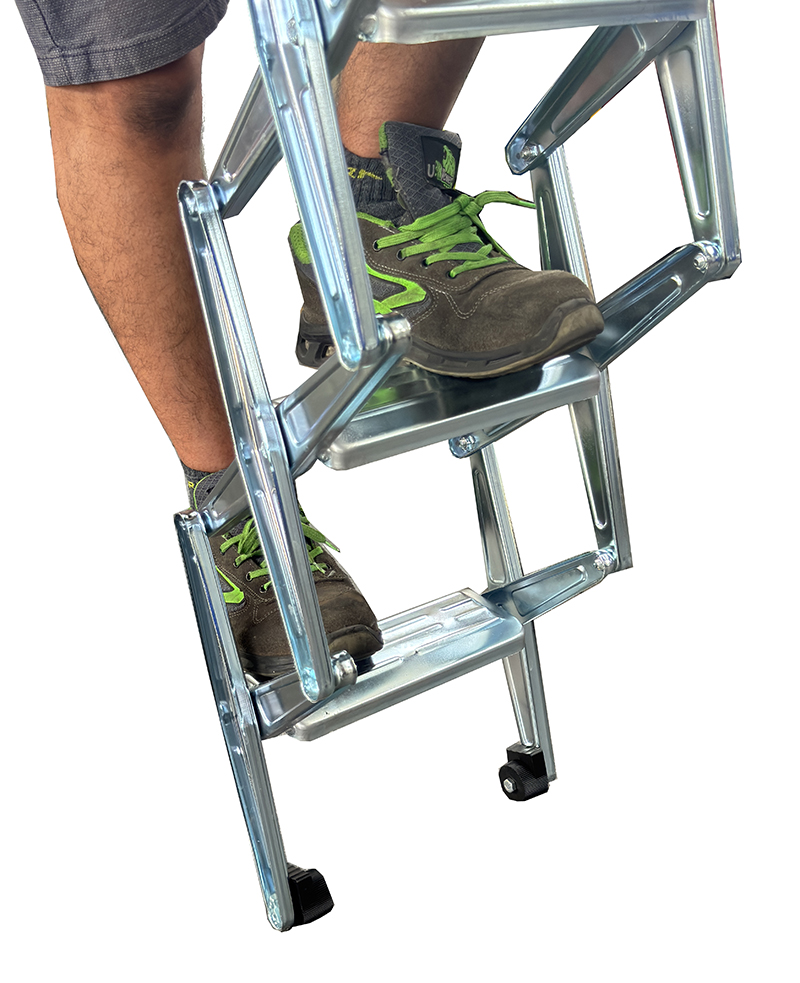

Dimensiones del peldaño útil:

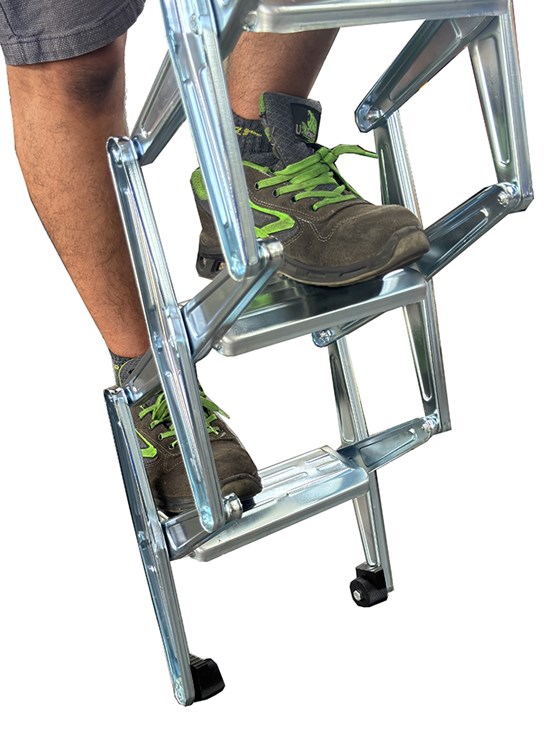

- 25 x 10 cm en escaleras de 50/60 cm de ancho (1 sólo pie en cada peldaño)

- 35 x 10 cm en escaleras de 70 cm de ancho (2 pies en cada peldaño)

Instalación por cuenta del cliente
Manual de instrucciones de instalación

REF	A xBxHt (cm)	S (cm)	C (cm)	E (cm)
HAR1	50 x 70 x 300	170	140	27
HAR2	50 x 90 x 300	170	140	27
HAR3	70 x 100 x 300	170	140	27
HAR4	60 x 90 x 300	170	140	27
HAR5	60 x 120 x 300	170	140	27
HAR8	70 x 120 x 300	170	140	27
HAR9	70x 130 x 300	170	140	27
HAR6	70 x 120 x 350	170	140	27
HAR7	70 x 130 x 350	170	140	27
HAR10	60 x 120 x 350	170	140	27
ESCALERA HARMÓNICA A PARED
HARP2	70 x 90 x 300	170	140	27
HARP3	70 x 100 x 300	170	140	27
HARP4	70 x 120 x 300	170	140	27
HARP5	70 x 130 x 300	170	140	27
ESCALERA HARMÓNICA A TERRAZA
HART1	70 x 100 x 300	170	140	27
HART2	70 x 120 x 300	170	140	27

Consejos útiles para la elección de la escalera:

El hueco en el techo debe tener las mismas medidas de la escalera
Es necesario medir la altura del suelo al techo y la del ático
Los techos en cemento no tienen problemas para el sostenimiento de la escalera
Para los techos en madera se requiere el asesoramiento del constructor
Evitar estructuras en cartón y eso.
Para instalaciones en ambientes de trabajo está indicado el modelo Harmónica mayor con capacidad de 420 Kg
Las escaleras no necesitan mantenimiento periódico y está prohibido lubrificarlas.
Es posible instalar la escalera después de estar posada en el suelo
Todas las escaleras están cubiertas por garantía de ley, de seguro R.C.T. y de verificación estática efectuada específicamente por el departamento técnico.
El espacio de extracción mínimo para abrir la escalera es de 170 cm (del acoplamiento de la trampilla a la pared de enfrente)

A PETICIÓN:

Trampilla con medidas standard fuera de catálogo
Trampilla a medida (máx. 1 m cuadrado)
Escalera Harmónica con altura hasta 4,00 m
Escalera Harmónica insertada en pared
Escalera Harmónica para acceso a techos o terrazas
Escalera Harmónica motorizada
Escalera Harmónica mayor para capacidad 420 Kg
