HARMONICA

Altura máxima standard 3 m

It shows the validity of the guarantee in years

It shows the maximum weight capacity of a product

Adecuado para uso doméstico

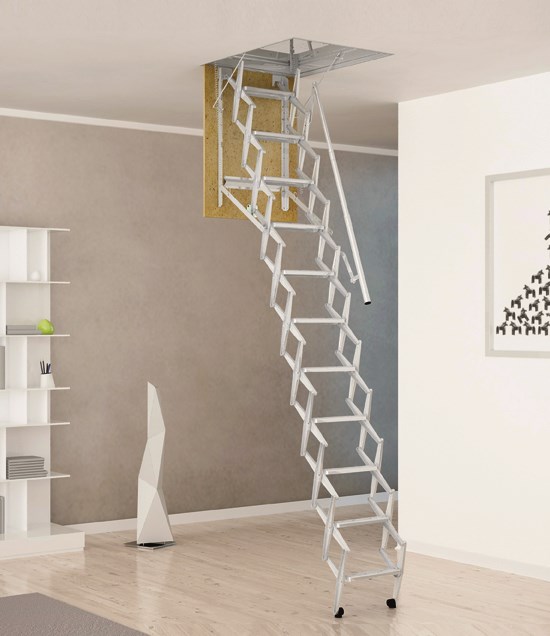

Escalera escamoteable de techo tipo fuelle de acero zincado

Escalera en acero galvanizado de 11 peldaños que se abre en acordeón 2,80 m hasta una altura máxima del techo de 3,00 m y para uso interno. Para adaptar la escalera a alturas inferiores es suficiente desmontar los peldaños que sobren grosor cerrado 40 cm. Construidas según las normas, pueden ser abiertas y cerradas con un simple movimiento gracias a los muelles. Pueden ser instaladas en 5 minutos.

Para el montaje es suficiente colocar la escalera cerrada en el hueco y bloquearla superiormente con 4 soportes y 4 tornillos (en equipamiento) que enganchan la escalera a la plantilla.

No necesitamos de ningún trabajo en pared y el montaje puede ser hecho directamente por el usuario (dotada de instrucciones de montaje detalladas). La capacidad de todas las escaleras es de 150 kg.

CARACTERÍSTICAS TÉCNICAS

Inclinación: 65º
Placa de fijación al desván: 21 x 70 cm
Espesor de la escalera cerrada: 30 cm
Barandilla telescópica derecha incluida
Dimensiones de los peldaños 35 x 10 cm
Ancho de subida: 39,5 cm
Válidas para forjados de hormigón y madera de 15 a 28 cm grosor
No válidas para techos de pladur
Dimensiones del peldaño útil:

- 25 x 10 cm en escaleras de 50/60 cm de ancho (1 sólo pie en cada peldaño)

- 35 x 10 cm en escaleras de 70 cm de ancho (2 pies en cada peldaño)

Instalación por cuenta del cliente
Manual de instrucciones de instalación

REF	A xBxHt (cm)	S (cm)	C (cm)	E (cm)
HAR1	50 x 70 x 300	170	140	27
HAR2	50 x 90 x 300	170	140	27
HAR3	70 x 100 x 300	170	140	27
HAR4	60 x 90 x 300	170	140	27
HAR5	60 x 120 x 300	170	140	27
HAR8	70 x 120 x 300	170	140	27
HAR9	70x 130 x 300	170	140	27
HAR6	70 x 120 x 350	170	140	27
HAR7	70 x 130 x 350	170	140	27
HAR10	60 x 120 x 350	170	140	27
ESCALERA HARMÓNICA A PARED
HARP2	70 x 90 x 300	170	140	27
HARP3	70 x 100 x 300	170	140	27
HARP4	70 x 120 x 300	170	140	27
HARP5	70 x 130 x 300	170	140	27
ESCALERA HARMÓNICA A TERRAZA
HART1	70 x 100 x 300	170	140	27
HART2	70 x 120 x 300	170	140	27

Consejos útiles para la elección de la escalera:

El hueco en el techo debe tener las mismas medidas de la escalera
Es necesario medir la altura del suelo al techo y la del ático
Los techos en cemento no tienen problemas para el sostenimiento de la escalera
Para los techos en madera se requiere el asesoramiento del constructor
Evitar estructuras en cartónyeso
Para instalaciones en ambientes de trabajo está indicado el modelo Harmónica mayor con capacidad de 420 Kg
Las escaleras no necesitan mantenimiento periódico y está prohibido lubrificarlas
Es posible instalar la escalera después de estar posada en el suelo
Todas las escaleras están cubiertas por garantía de ley, de seguro R.C.T. y de verificación estática efectuada específicamente por el departamento técnico.
El espacio de extracción mínimo para abrir la escalera es de 170 cm (del acoplamiento de la trampilla a la pared de enfrente)

A PETICIÓN

Trampilla con medidas standard fuera de catálogo
Trampilla a medida (máx 1 m cuadrado)
Escalera Harmónica con altura hasta 4,00 m
Escalera Harmónica insertada en pared
Escalera Harmónica para acceso a techos o terrazas
Escalera Harmónica motorizada
Escalera Harmónica mayor para capacidad 420 Kg

SVELT FICHA TECNICA HARMONICA.pdf (242,5 KB)
