RAMPAS DE ALUMINIO NERVADO

de 1,80 m a 4,60 m

It shows the validity of the guarantee in years

It is shown on products which conform to the European Standard on welding

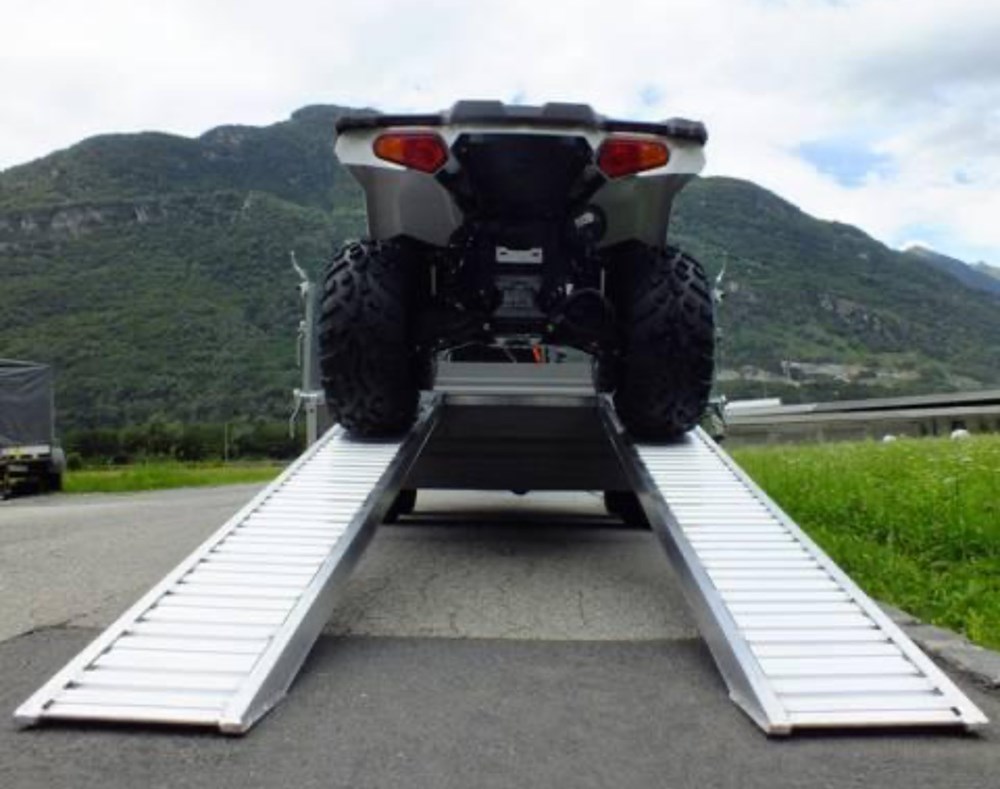

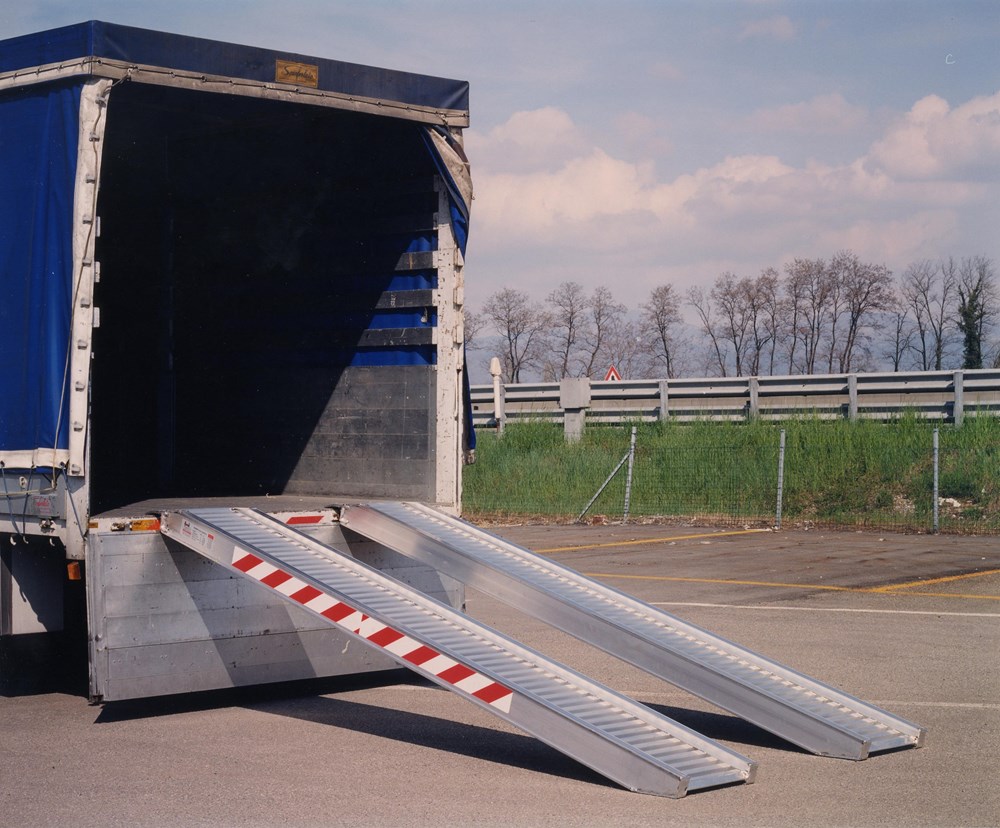

Rampas de carga de 1,80 m a 4,60 m

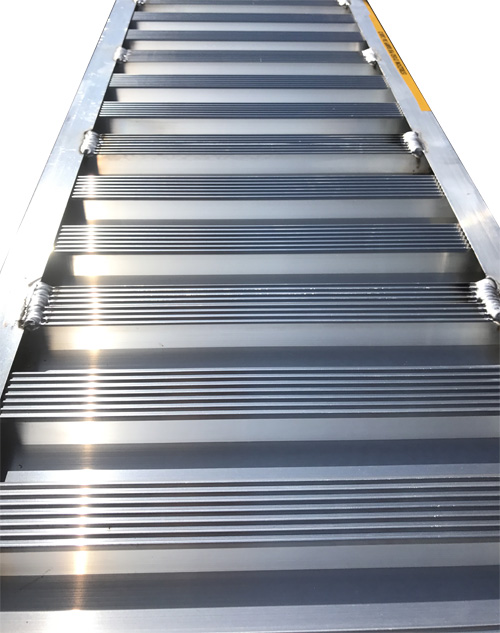

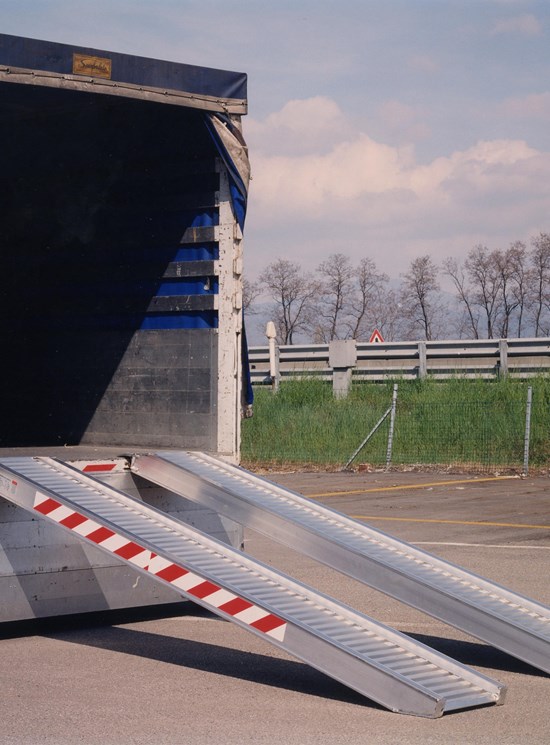

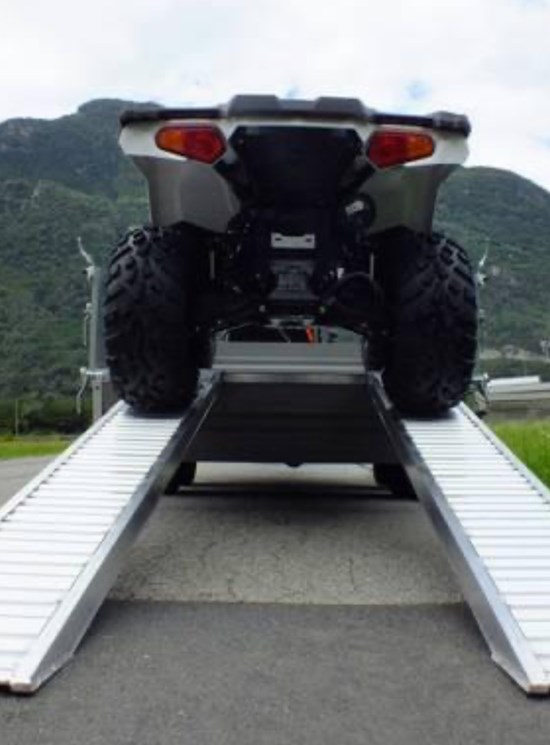

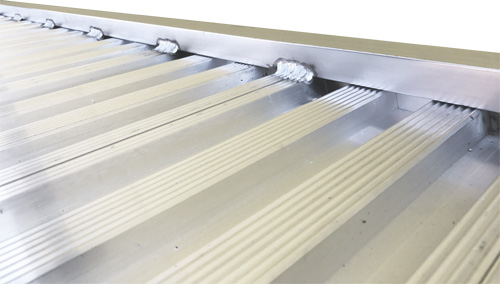

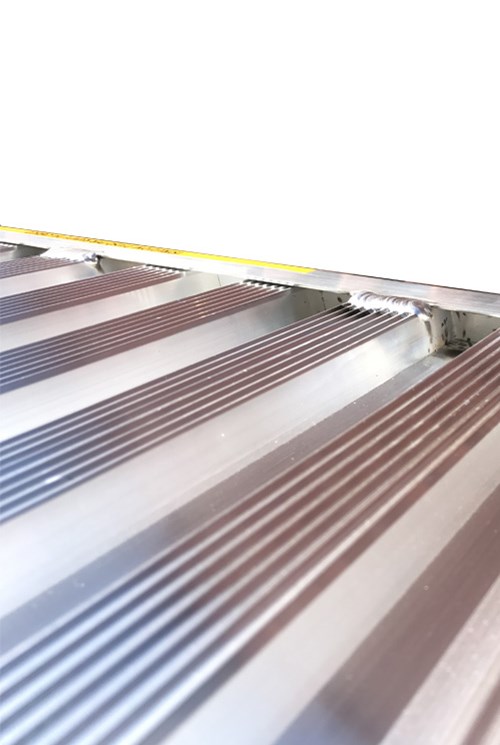

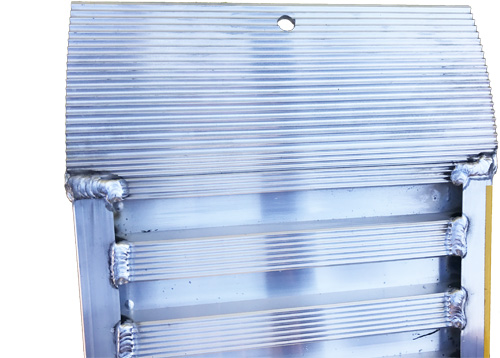

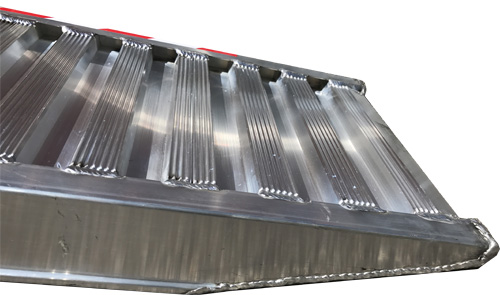

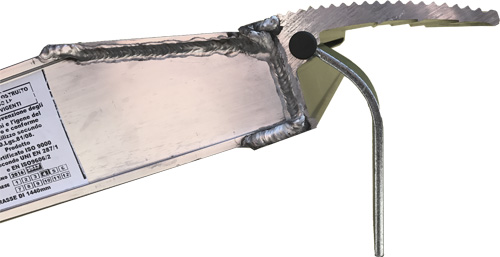

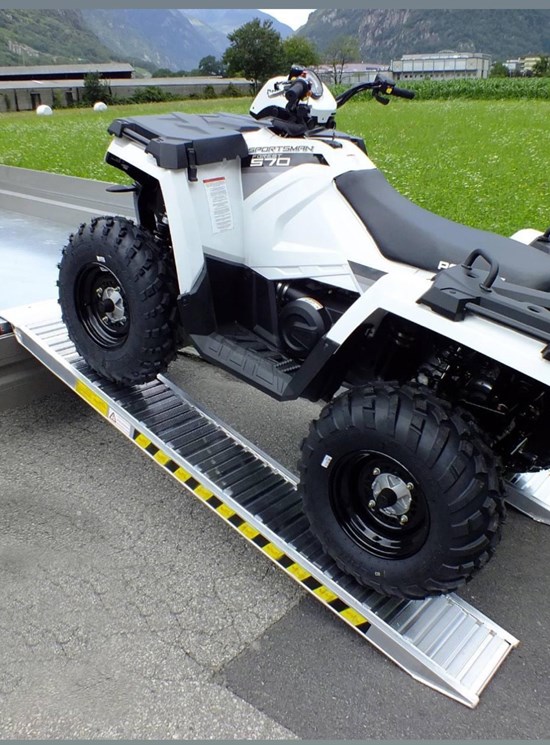

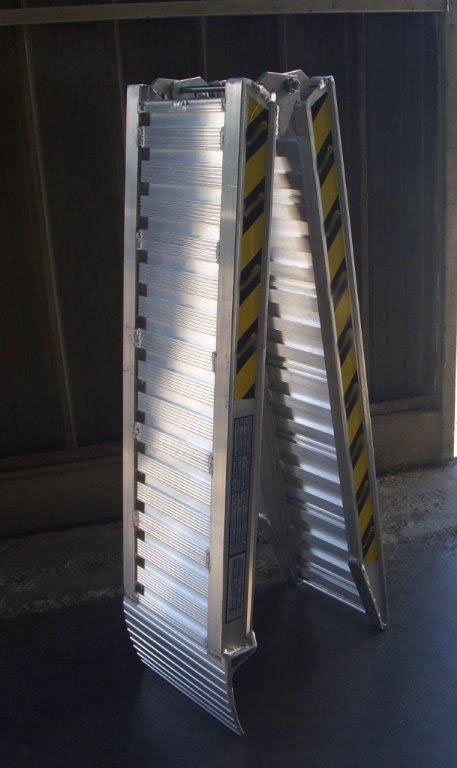

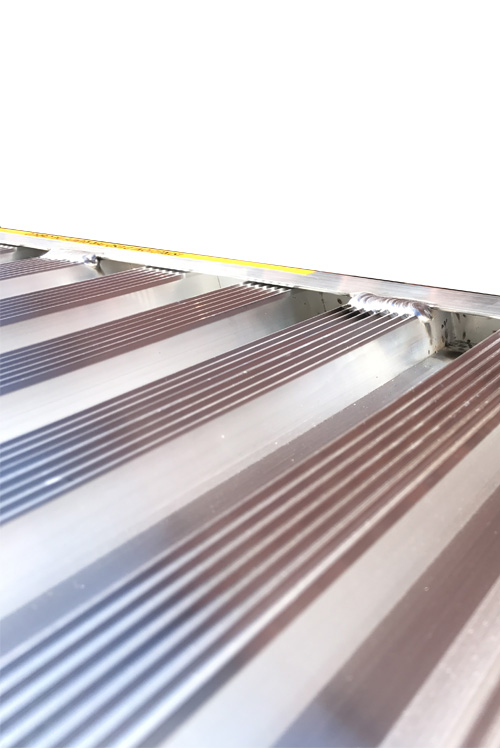

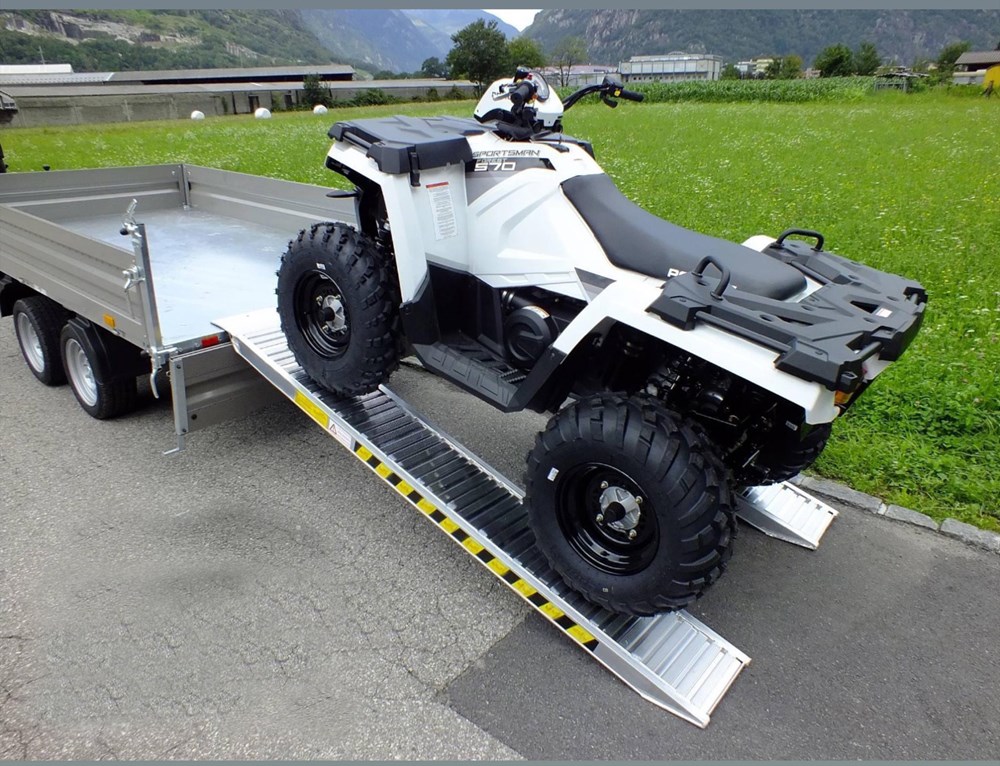

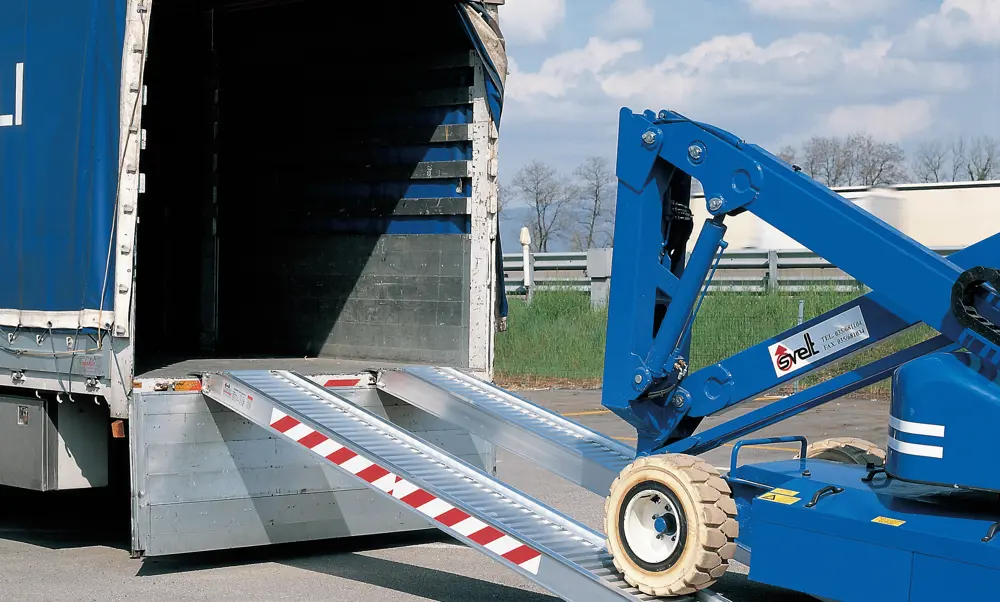

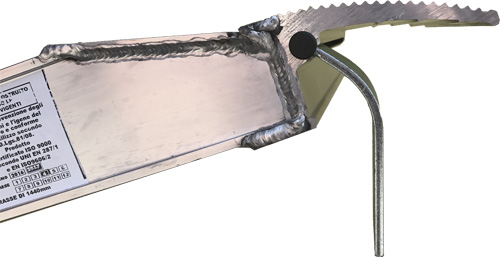

Fabricadas en aluminio extruido, ideales para la carga de maquinaria de trabajo como plataformas aéreas o elevadores. Equipadas con soportes de enganche para los vehículos.

La carga de comprobación, en lo que concierne a la capacidad de las rampas de carga, ha sido llevada a cabo considerando que las medidas del vehículo de carga tengan el valor mínimo de 1400 mm (excepto para los modelos AL, BL, CL, DL, EL, dónde la medida mínima es de 1000 mm).

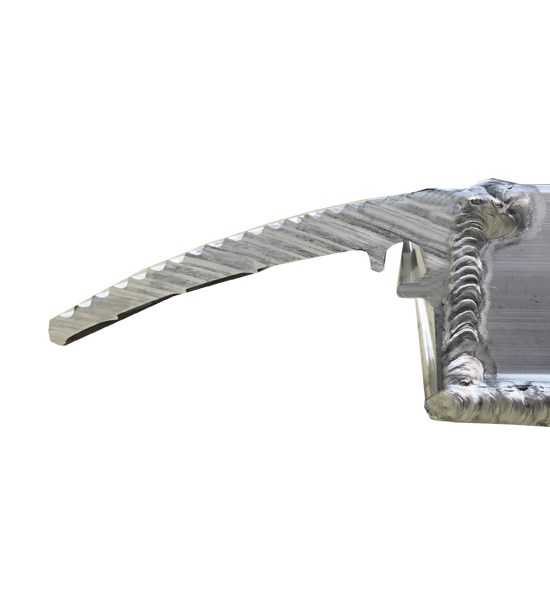

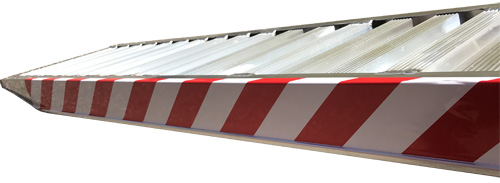

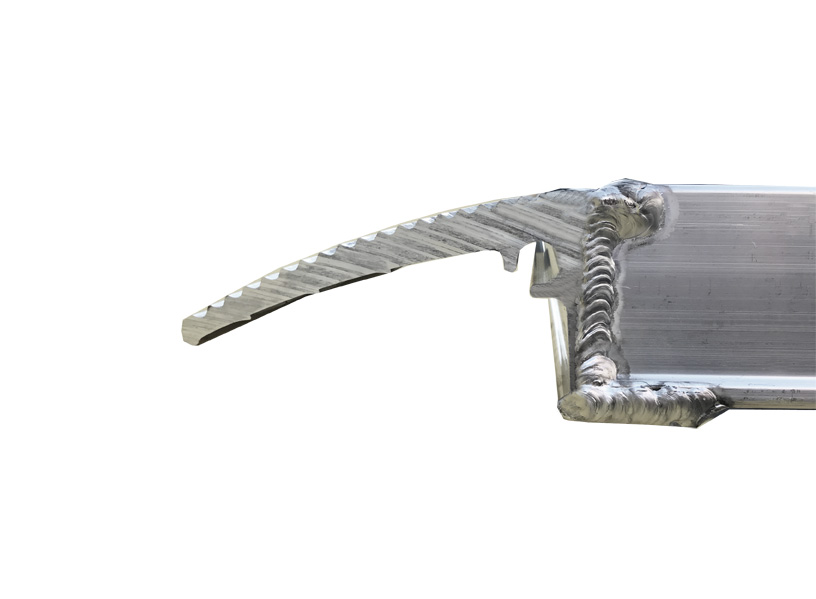

Modelos con borde y sin borde para permitir la subida a lugares con distancia mínima al suelo muy limitada.

CARACTERÍSTICAS TÉCNICAS

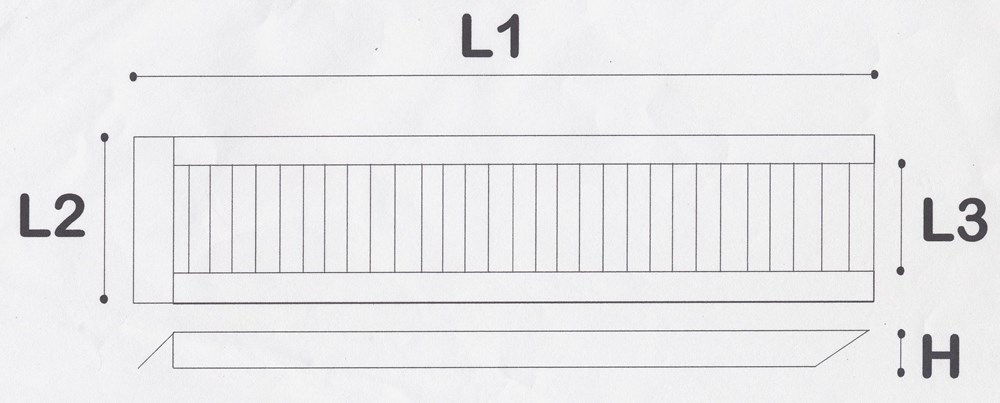

Modelo	L1 (cm)	Capacidad Kg/pareja	H (cm)	L3 (cm)	L2 (cm)	Peso (Kg/ud)
ALsb	180	1600	7,5		35	13
BLsb	220	1600	7,5		35	15
CLsb	260	1000	7,5		35	17,7
DLsb	300	800	7,5		35	20
ELsb	360	600	7,5		35	23
O*	260	2200	10,5	30	37	21
C*	300	1800	10,5	30	37	24
B*	360	1700	10,5	30	37	28
C2*	360	2200	10,5 R**	30	37	30
A*	400	1400	10,5	30	37	31,2
B2*	400	1600	10,5 R*	30	37	33
P*	460	1200	10,5	30	37	39
Q*	250	5000	13,5	32	41	25
G*	300	4000	13,5	32	41	31
E*	350	3300	13,5	32	41	36,5
D*	400	2800	13,5	32	41	40,4
L*	300	5400	15	40	50	47
H*	360	4960	15	40	50	48,5
F*	400	4000	15	40	50	53,4
S*	450	3000	15	40	50	58,5
T*	300	9320	20	40	52	50
N*	360	8500	20	40	52	58
M*	400	7060	20	40	52	66
U*	460	6000	20	40	52	74
TL*	300	8500	20	50	62	53
NL*	360	8000	20	50	62	63
ML*	400	7000	20	50	62	72
IL*	460	6000	20	50	62	79

Todos los modelos se fabrican por encargo.

* = disponible sin borde

R = Reforzada

Sb = Sin borde
