ELEVATORE MOBILE

Максимальная высота м 23,80

It shows the validity of the guarantee in years

It shows the maximum weight capacity of a product

All our products conforms to the standads in force

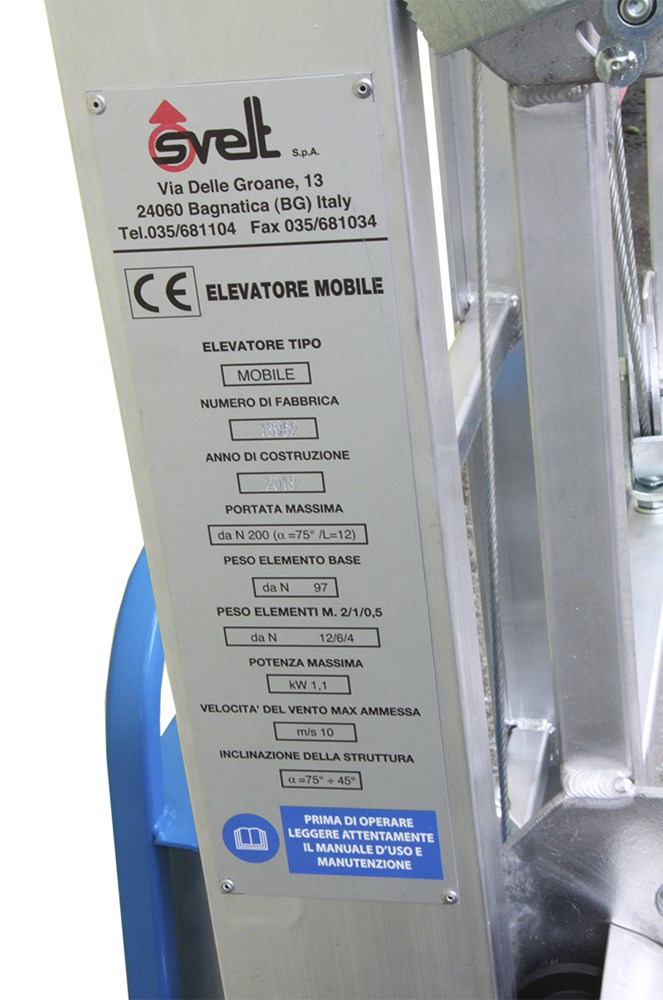

CE mark

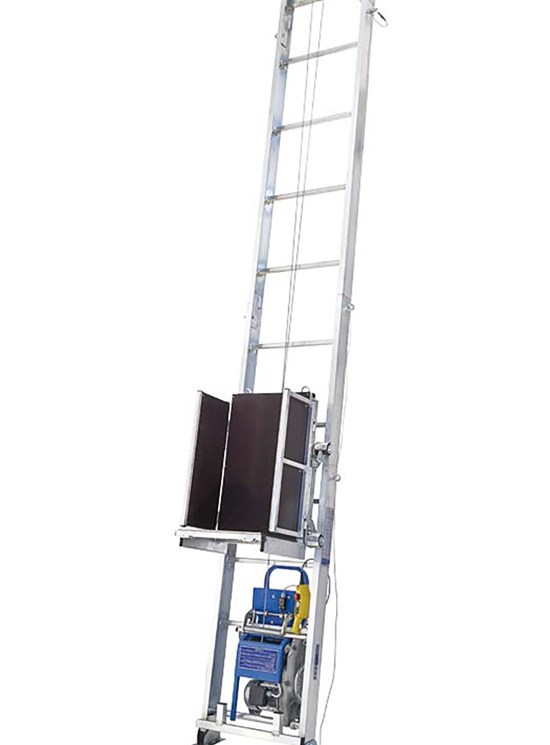

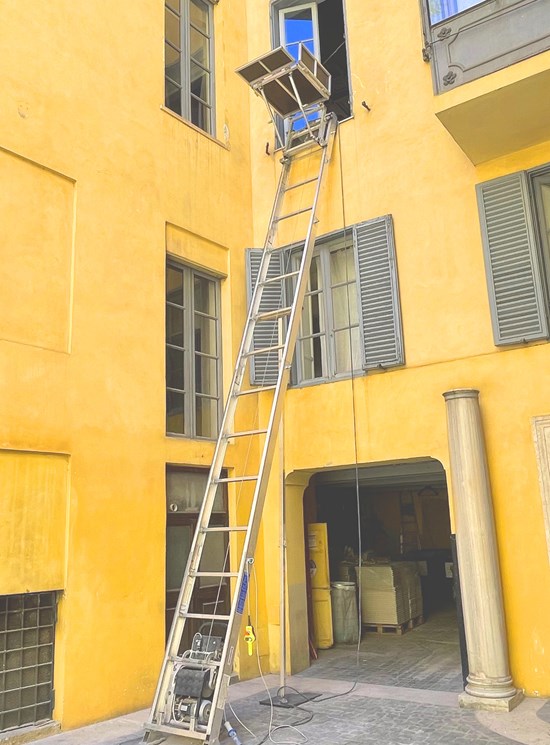

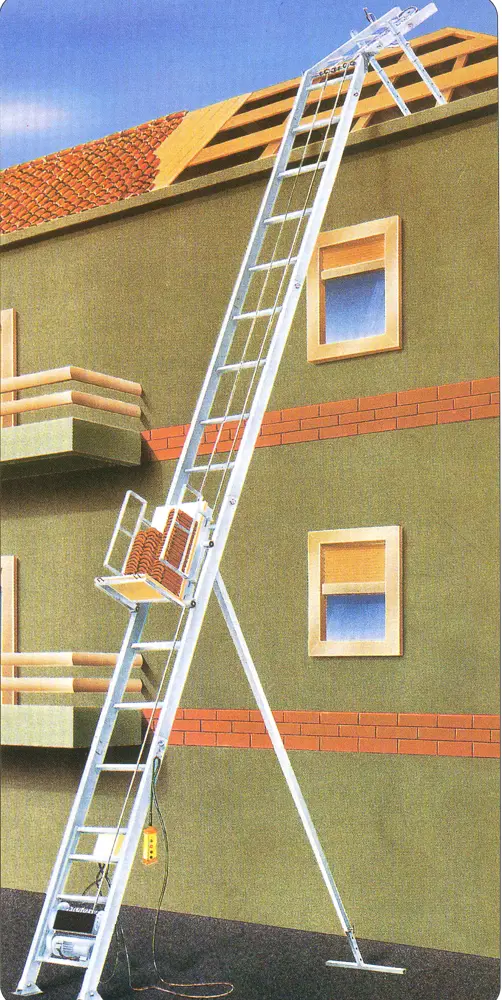

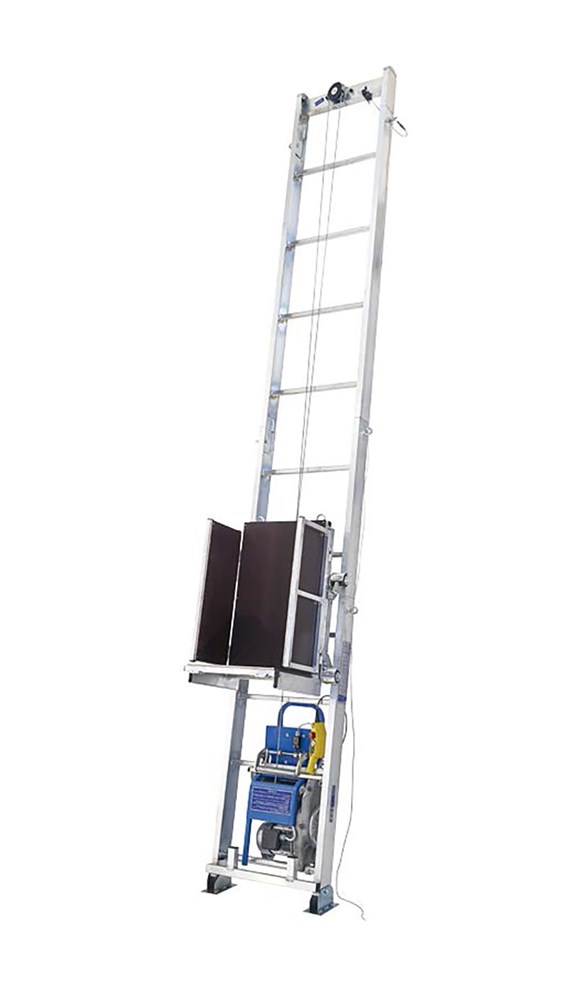

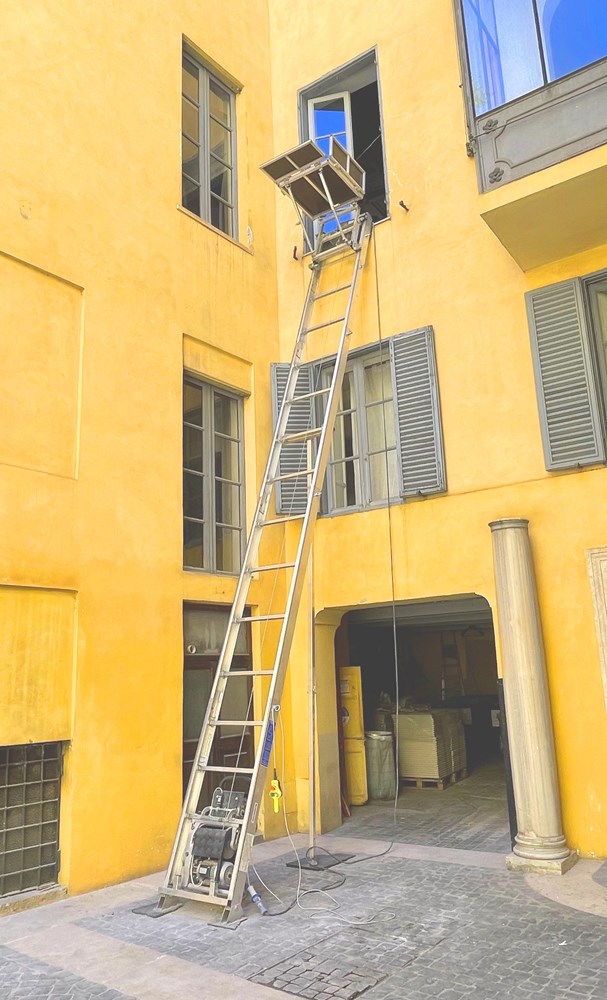

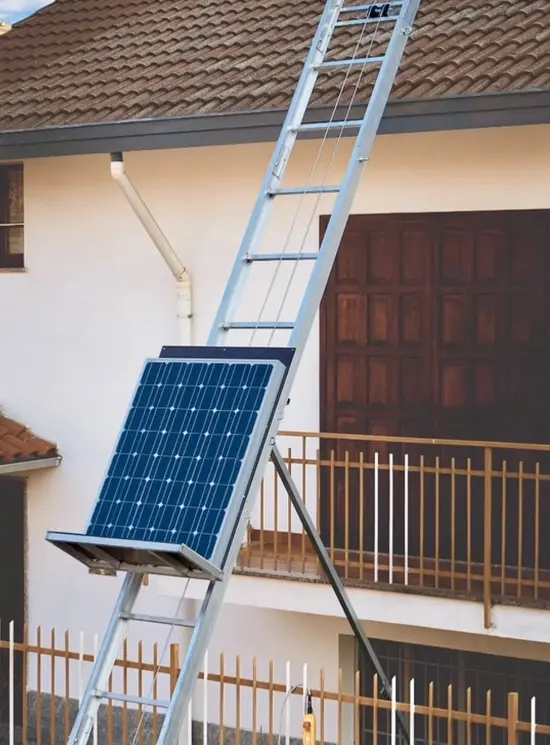

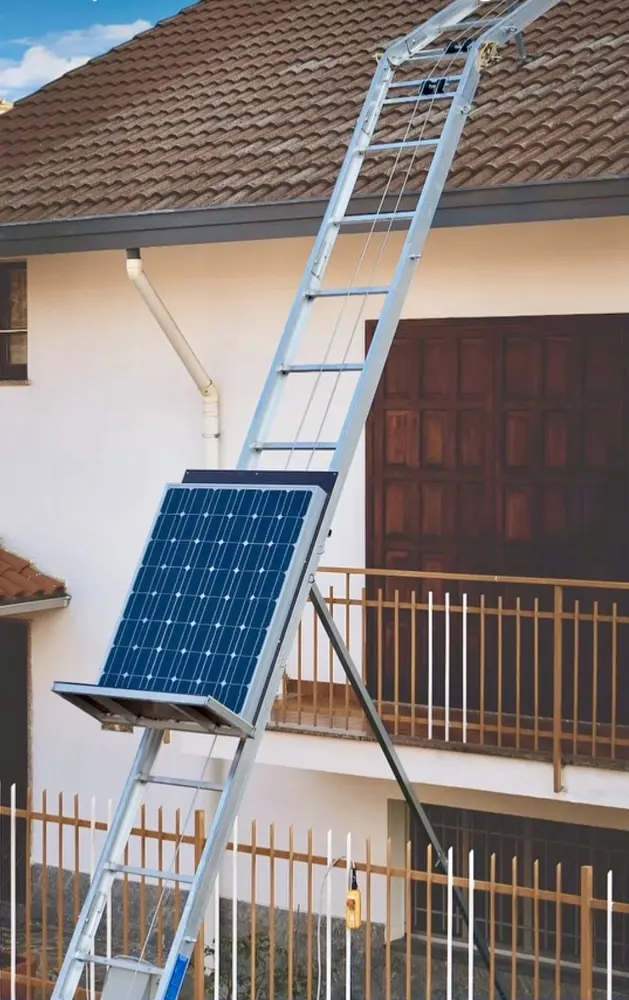

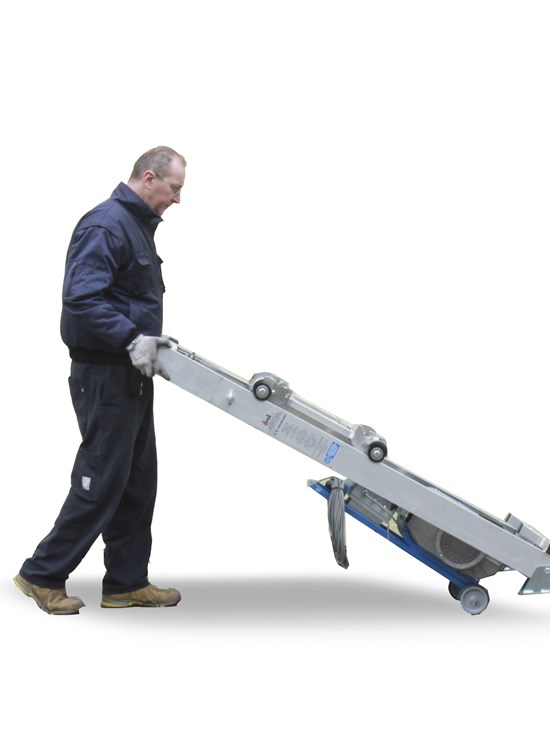

Подъёмник для строительного материала или для переездов

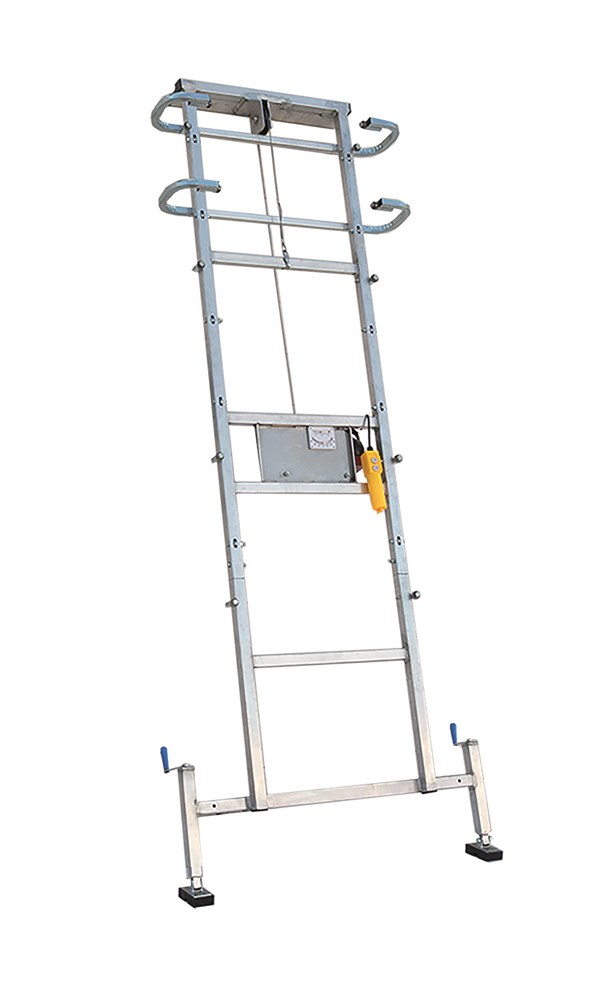

Конструкция состоит из базового элемента, несущего подъемный блок, промежуточных элементов длиной 0,5, 1,0 и 2,0 м в количестве, достаточном для достижения желаемой высоты (максимальное выдвижение 24 м), и поддерживающего концевого элемента, возвратного подъемного троса тележки. шкив.

Концевой элемент может быть линейным или изогнутым, регулируемым в диапазоне от 25° до 45° для облегчения выгрузки поднятого материала.

Отдельные элементы, описанные выше, полностью изготовлены из алюминия и состоят из двух профилей «С», соединенных друг с другом с помощью квадратных труб, расположенных на расстоянии 500 мм от центра.

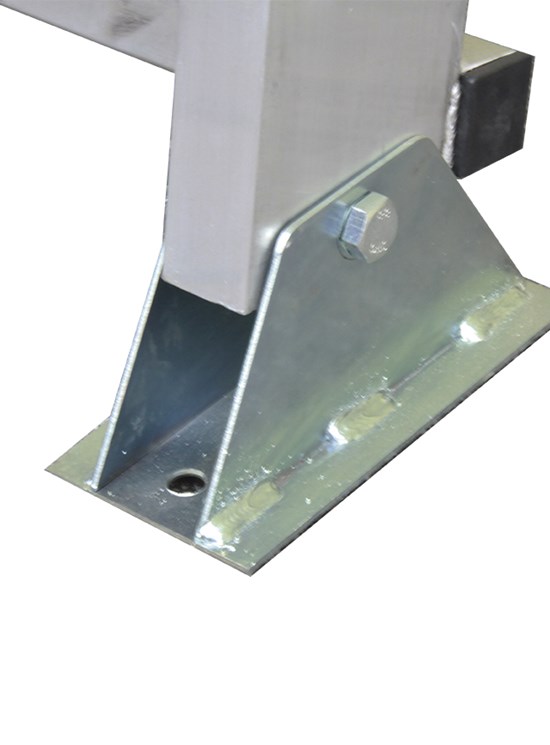

Соединение между различными элементами осуществляется с помощью болтов и рым-болтов, а также усиливающих косынок, закрепленных на нижнем конце каждого элемента, которые при сборке вставляются в верхний конец нижележащего элемента.

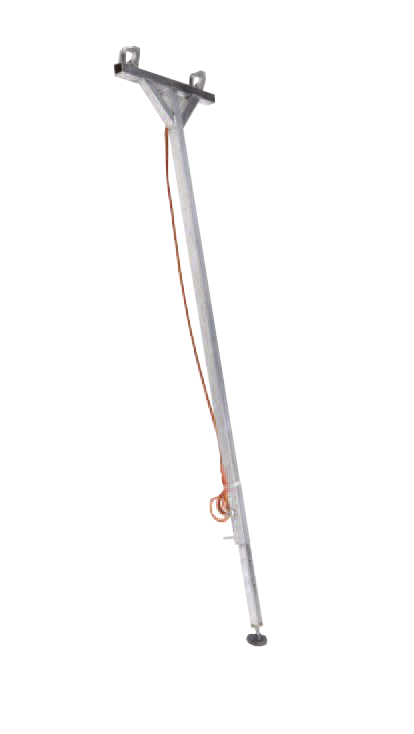

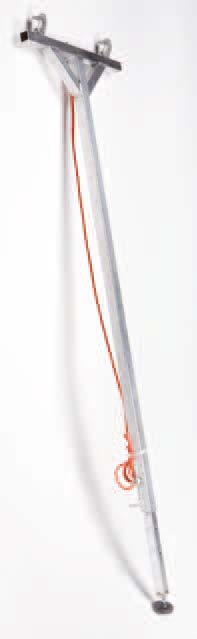

Как только подъемная конструкция достигает 8 м выдвижения, она должна быть зафиксирована с помощью телескопических секционных стержней.

Тележка представляет собой раму, установленную на колесах, что позволяет ей перемещаться с прикрепленными к крыльям «С»-профилями.

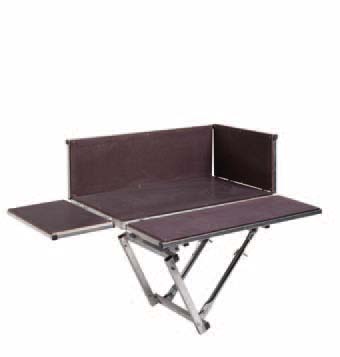

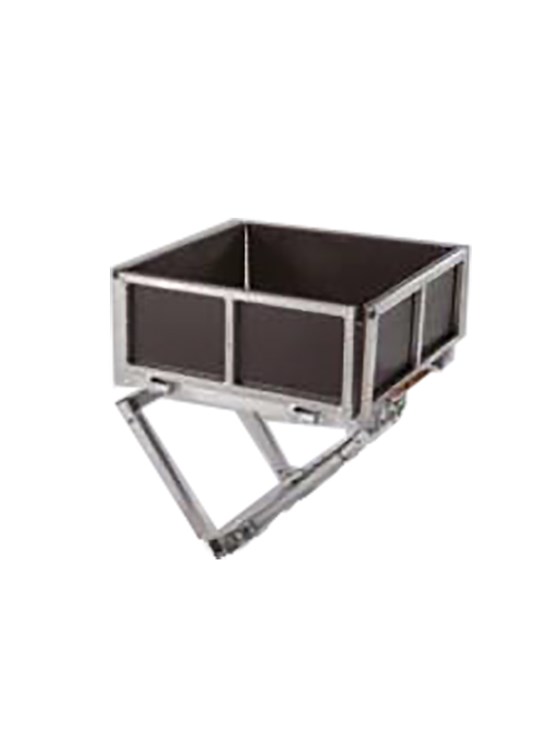

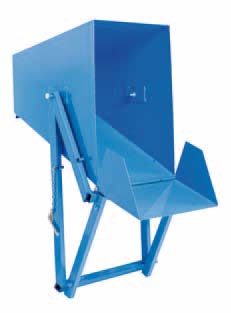

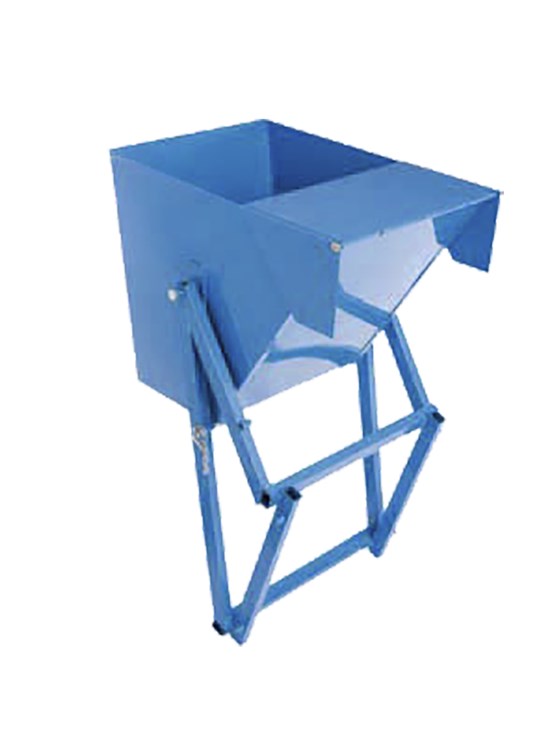

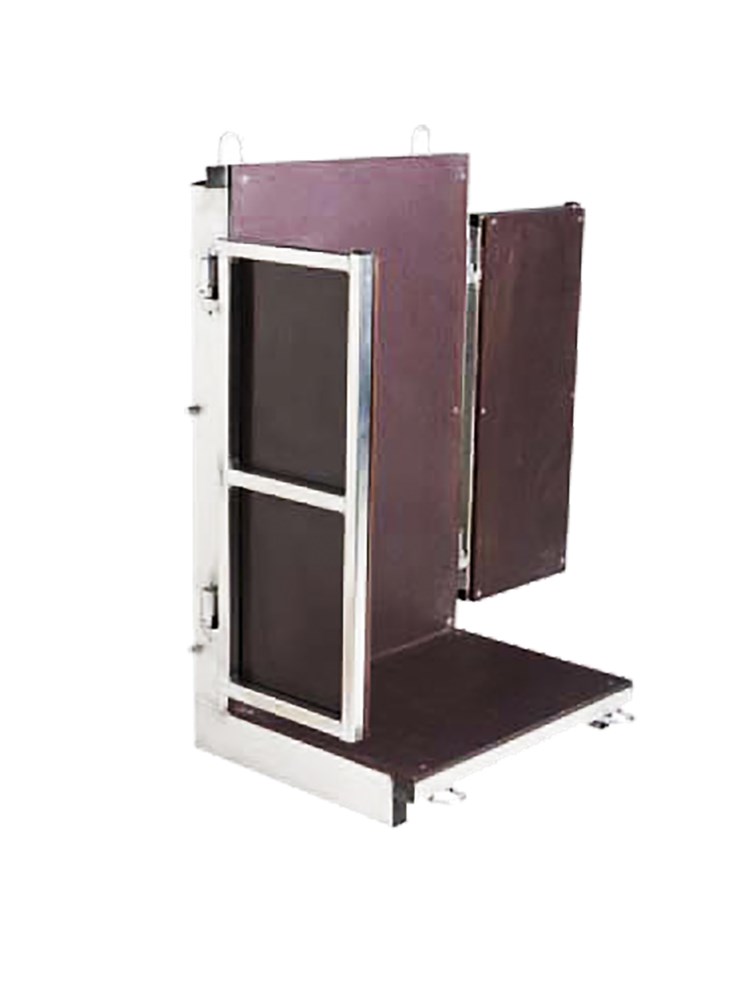

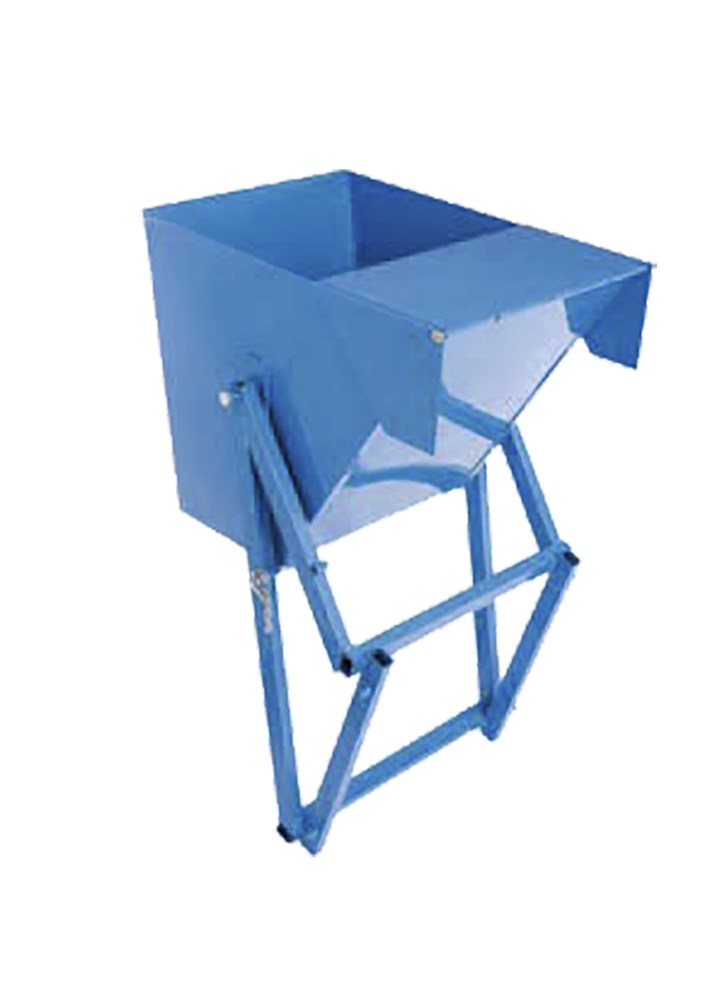

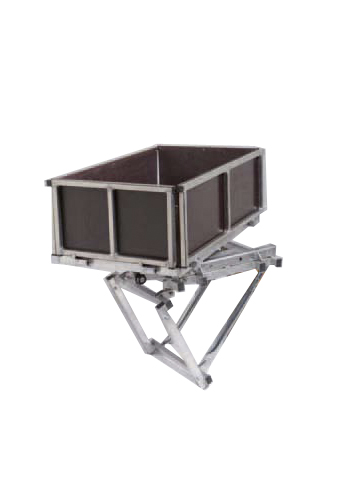

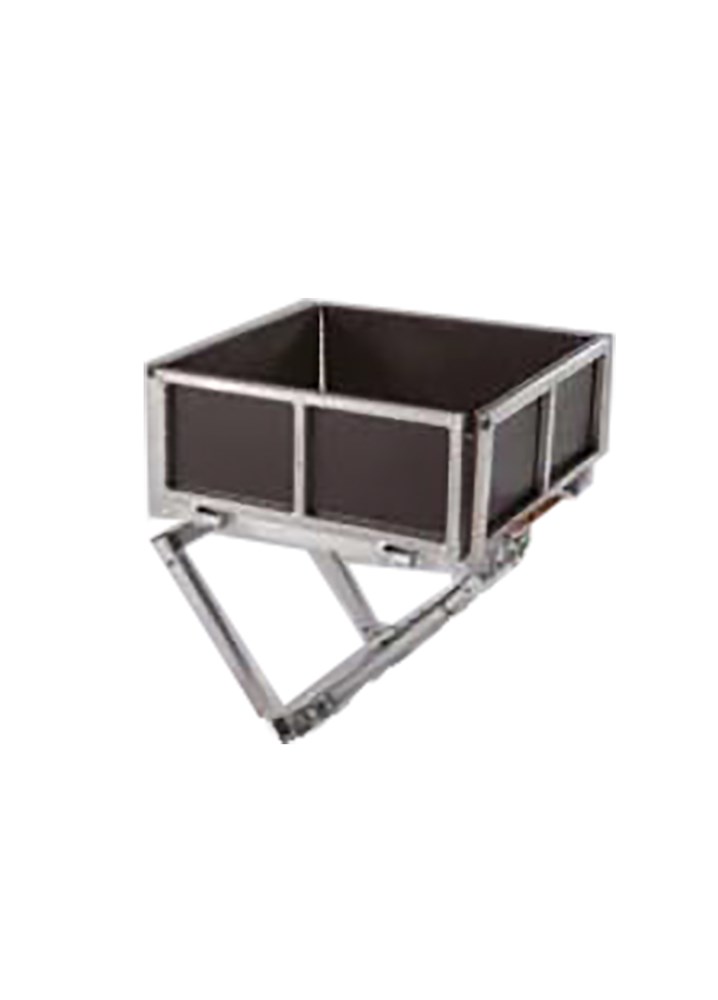

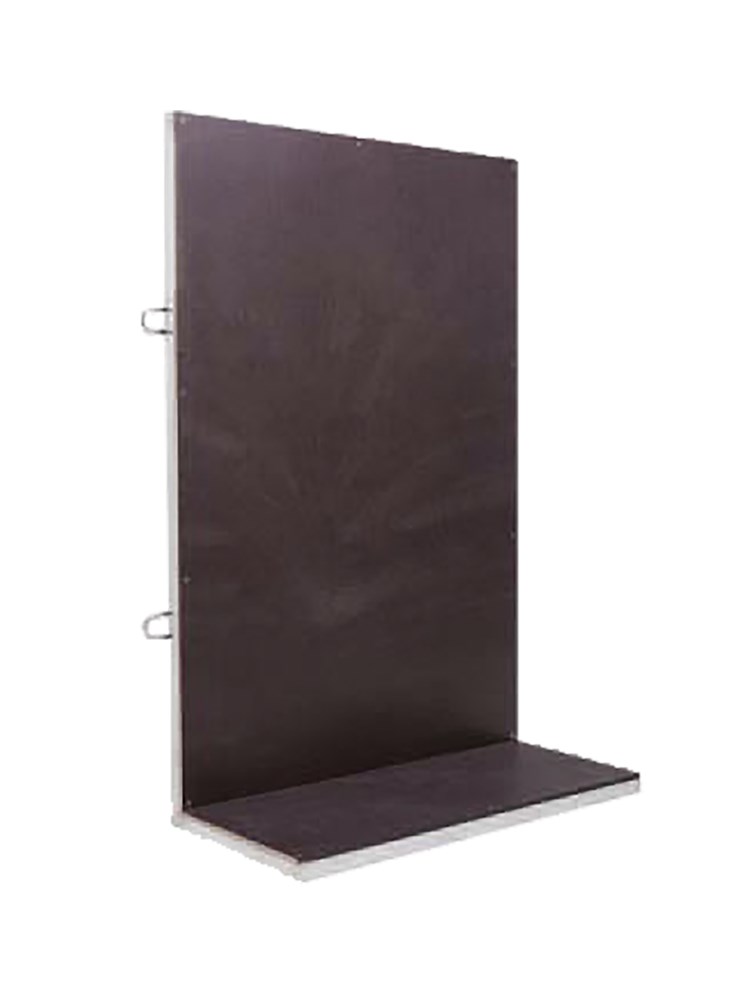

На них устанавливается приспособление, подходящее для типа поднимаемого материала.

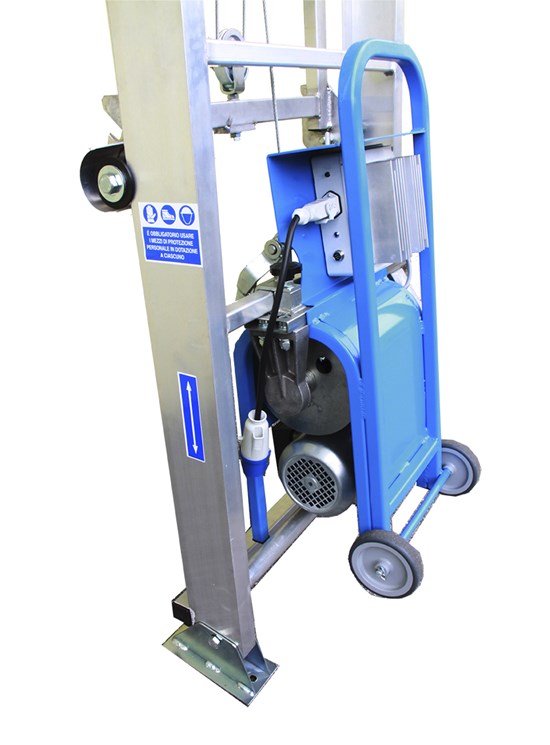

Подъемный агрегат состоит из однофазного электродвигателя мощностью 1,1 кВт, редуктора и барабана для намотки каната с боковыми фланцами (диаметр троса = 6 мм).

Электрическая панель и панель управления лифтом расположены на базовом элементе.

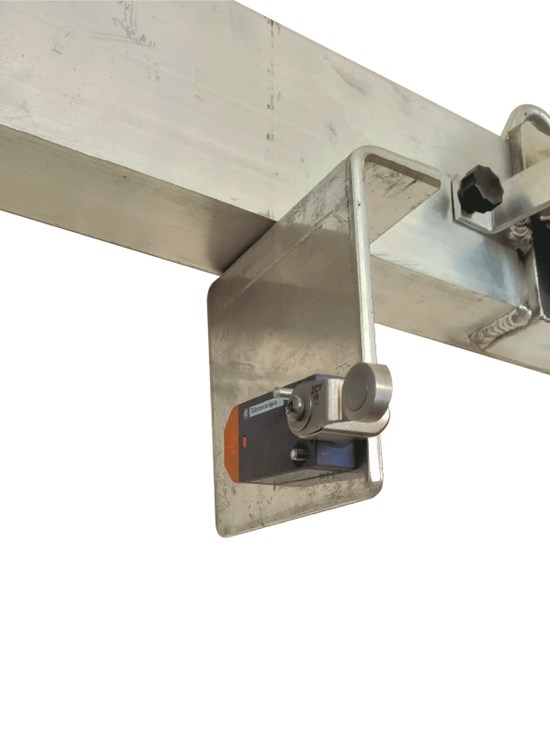

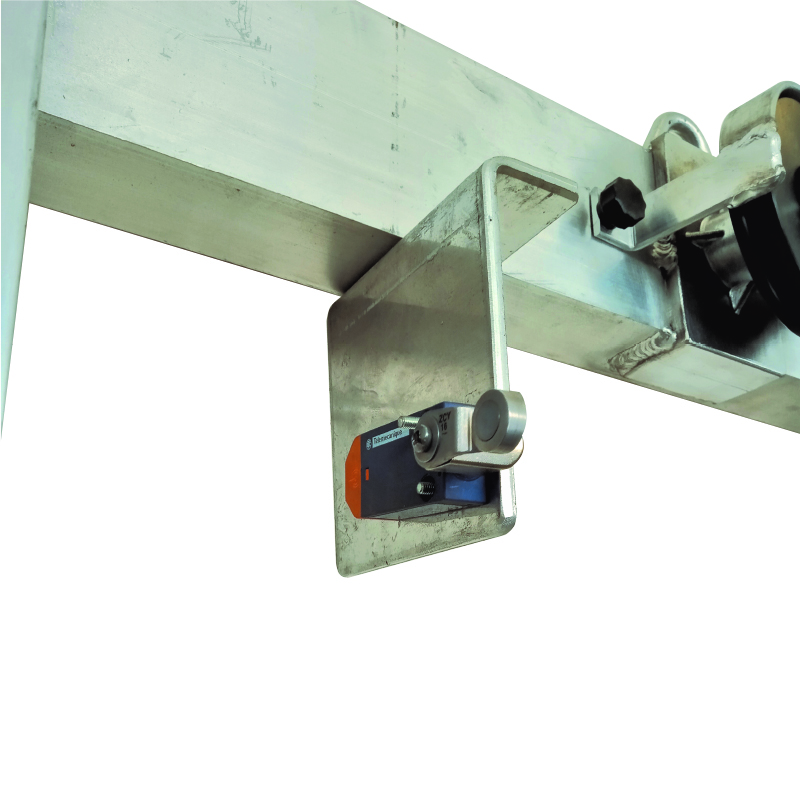

На нижнем и верхнем пределах выдвижения установлены неподвижные стопорные устройства и электрические концевые выключатели.

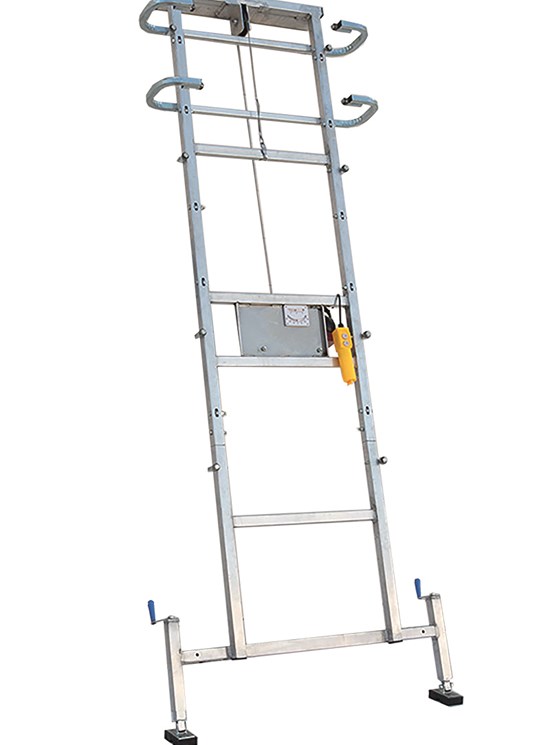

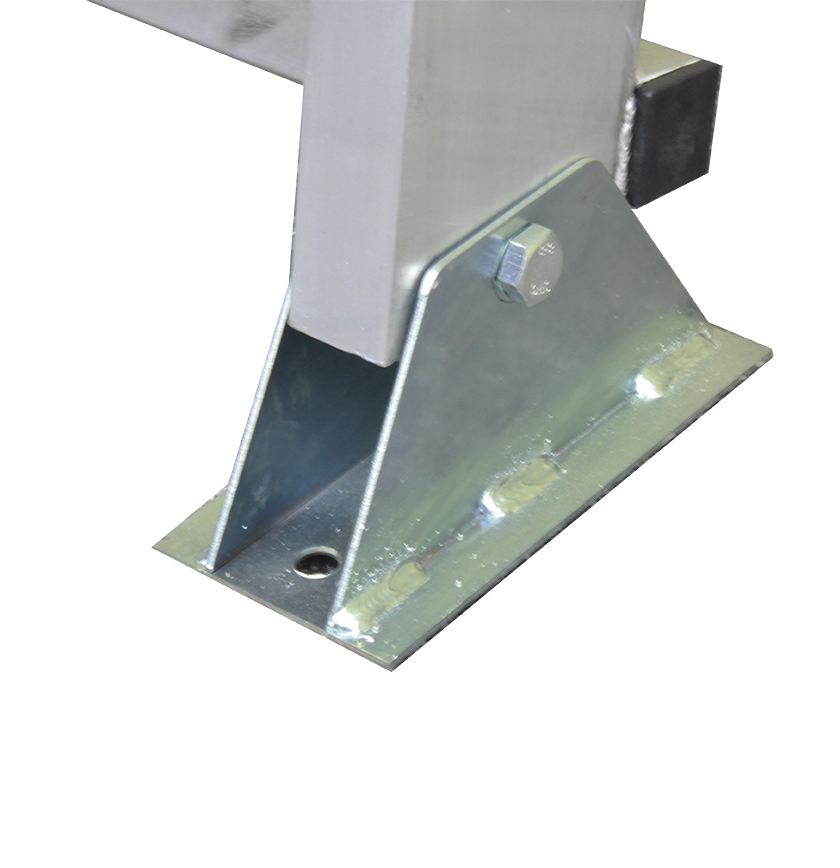

Базовые элементы

Полезная длина	1.490 мм
Ширина	662 мм
Вес	10.6 daN

ОБОРУДОВАН НОВЫМ 3-СКОРОСТНЫМ ИНВЕРТОРОМ SIEMENS:
1) 200 кг веса = 34 м в минуту
2) 150 кг веса = 38 м в минуту
3) 120 грузоподъемности = 40 м в минуту
Чем легче груз, тем больше высота подъема и скорость.

Оснащен блокировкой от перегруза.

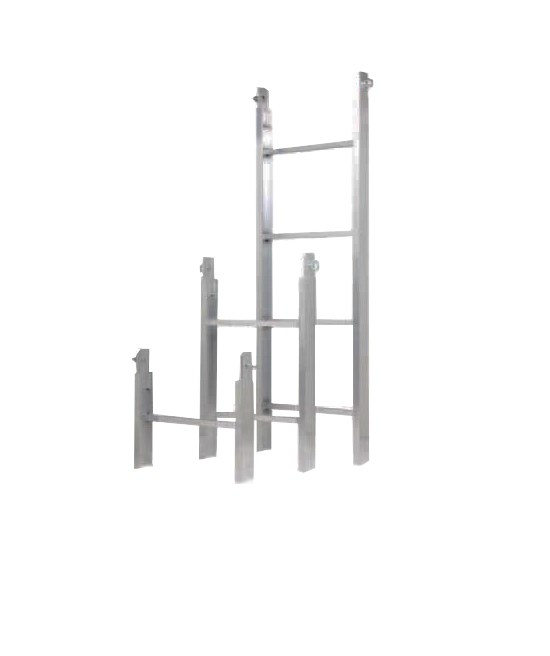

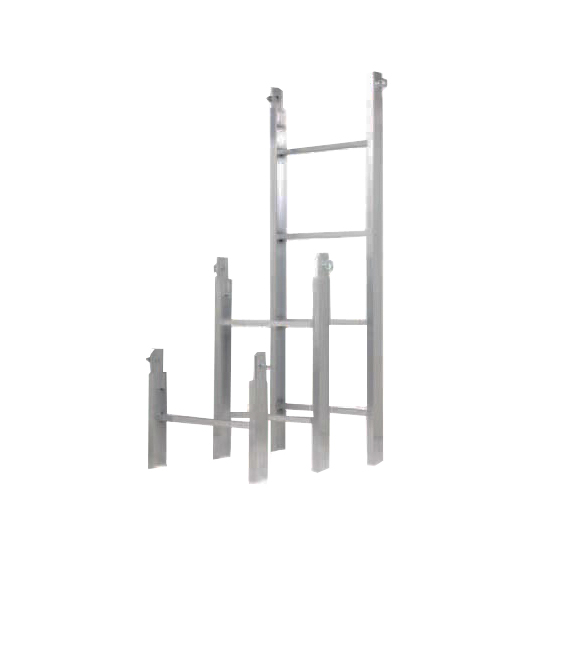

Промежуточные элементы

Полезная длина	500 / 1000 / 2000 мм
Ширина	662 мм
Вес	4.0 / 7.0 / 12 daN

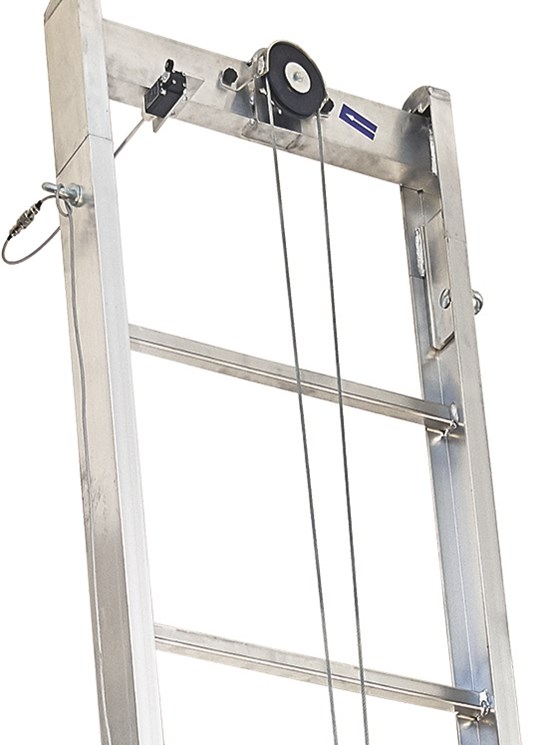

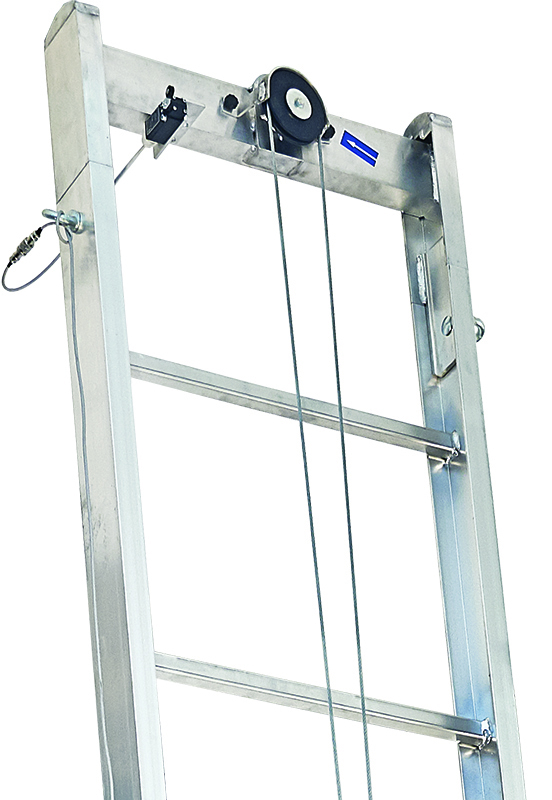

Верхний элемент

Полезная длина	260 мм
Ширина	662 мм
Вес	5.5 daN

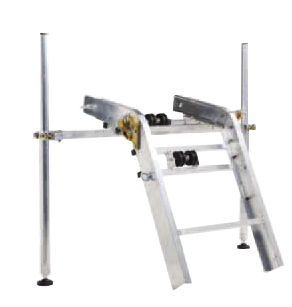

Регулируемый изгиб

Ширина	662 мм
Вес	12.4 daN
Диапазон регулировки угла	25° ÷ 45°

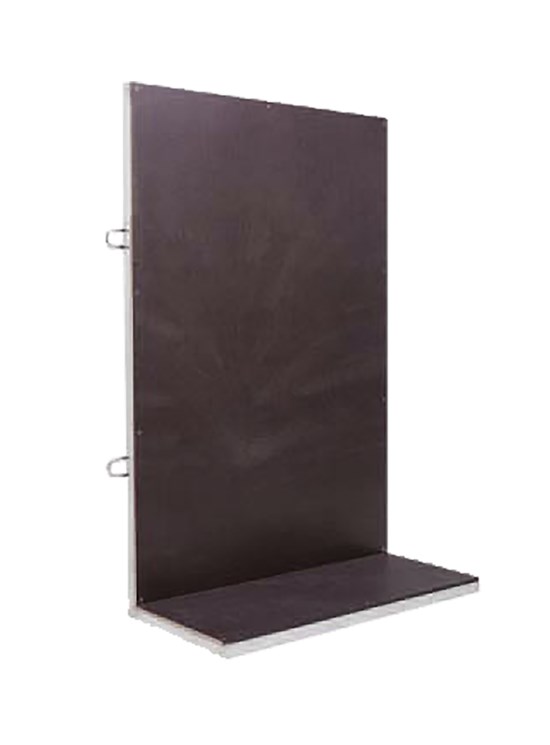

Тележка

Длина	580 мм
Ширина	702 мм
Вес	13.9 daN

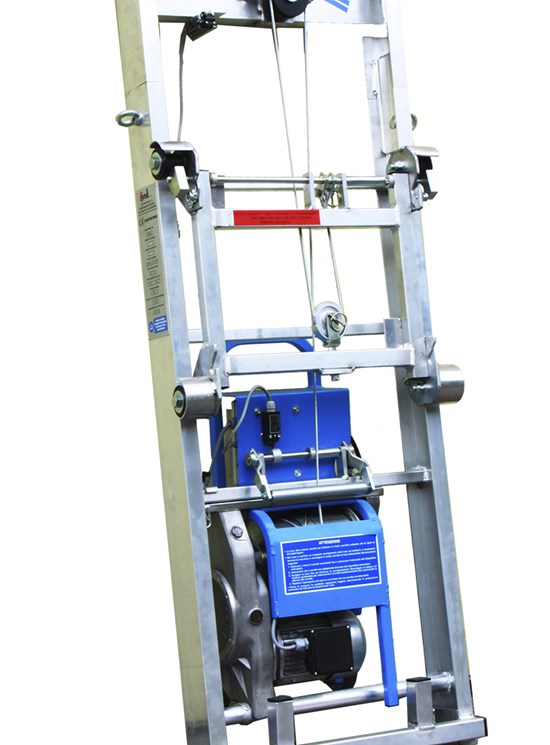

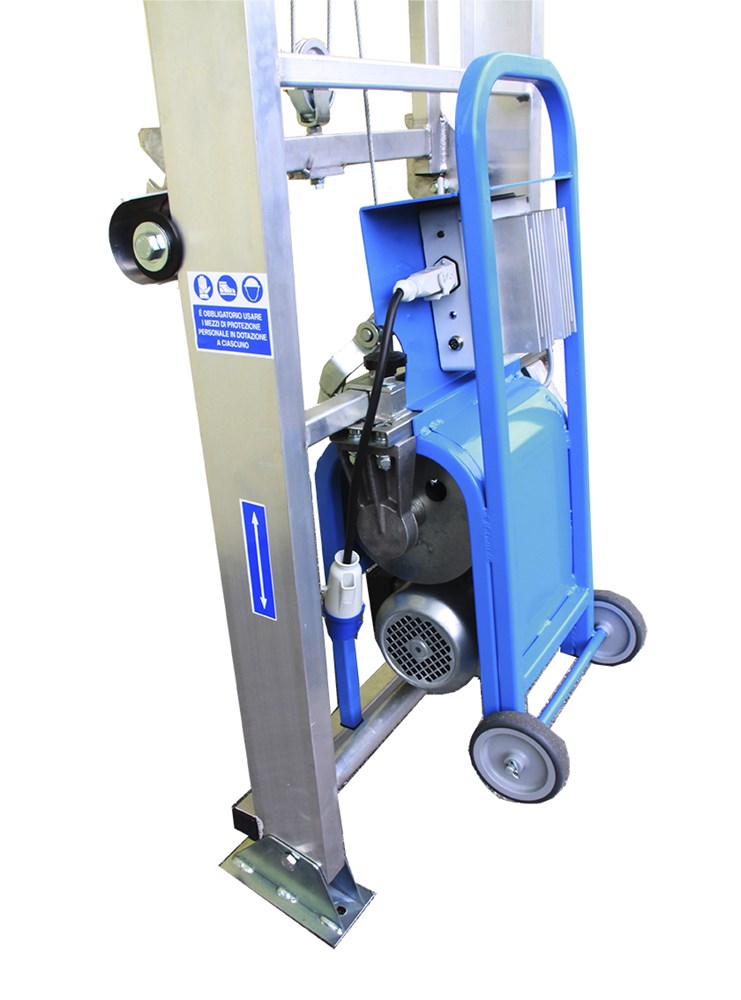

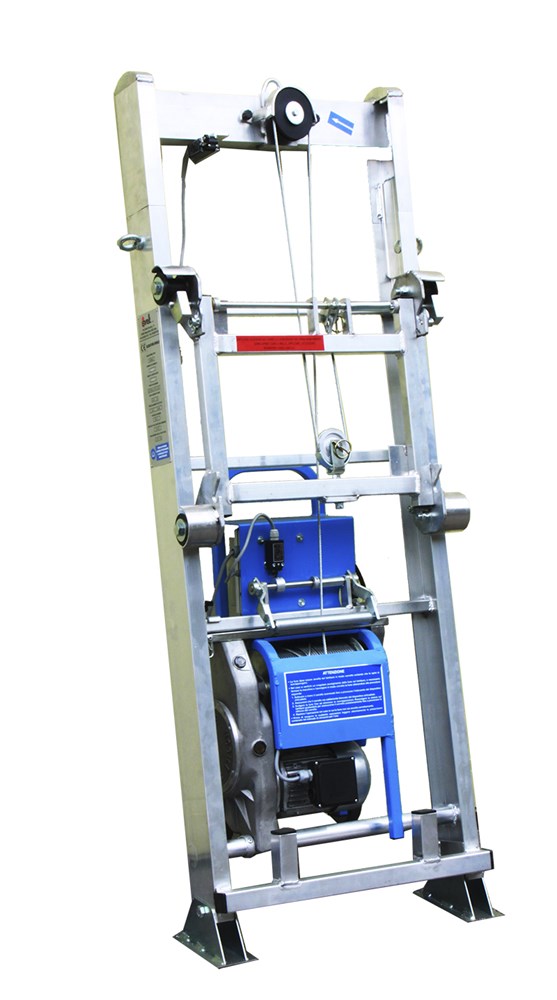

Подъемная группа

электрический двигатель
однофазный с автоторможением - 1,1 кВт
редуктор с косозубой передачей и параллельными осями
барабан для намотки каната
рифленая спираль p = 6 мм; R = 3 мм
номинальный диаметр троса Ø = 6 мм

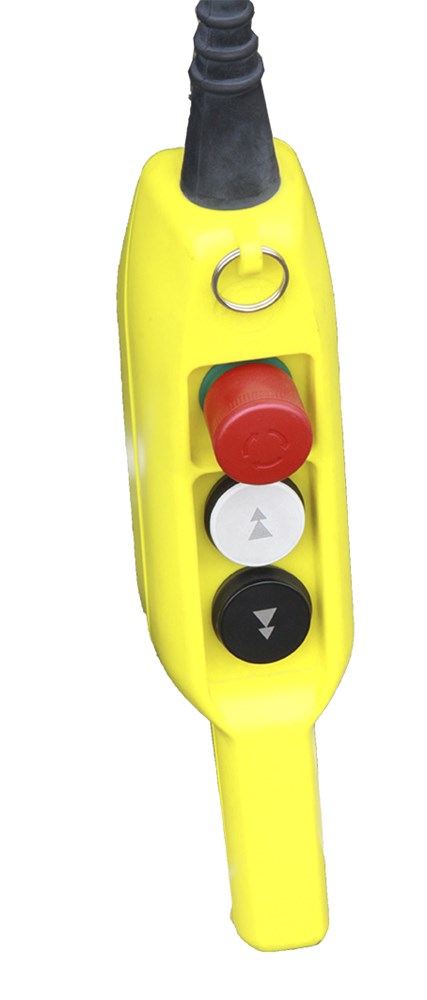

Управление

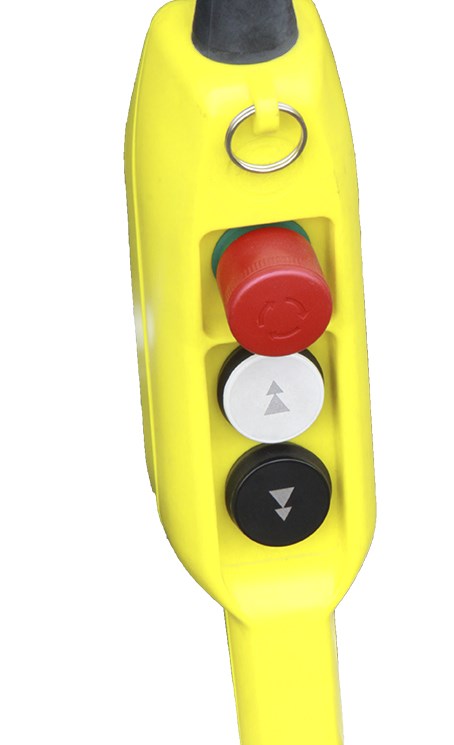

Осуществляется с помощью выносной кнопочной панели и соединительного кабеля к распределительному щиту длиной 2000 мм.
На кнопочной панели установлены следующие элементы управления:

зеленая кнопка (обозначенная буквой I) для включения питания панели;
кнопка начала подъема (серого цвета и стрелки вверх);
кнопка начала спуска (серого цвета и стрелки вниз);
кнопка аварийной остановки грибовидной формы (красного цвета).

Нагрузка

Подъемник имеет переменную грузоподъемность Pmax 200 кг при наклоне 75° и длине не более 12 м.

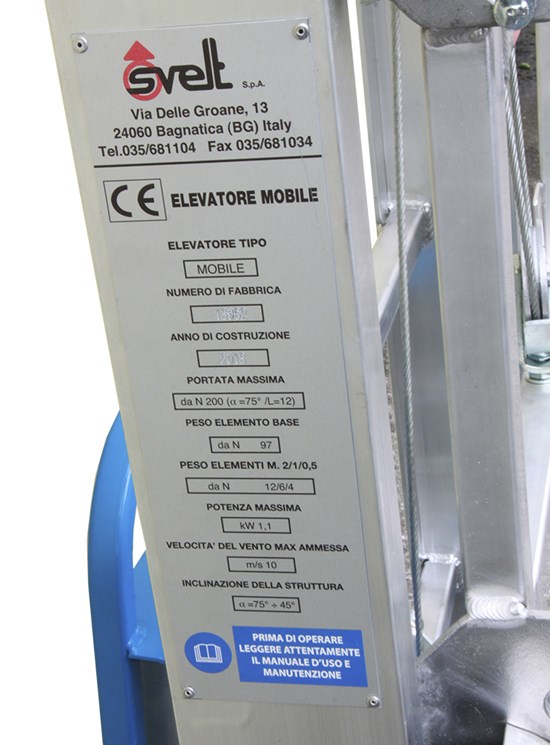

Диаграмма нагружения находится в таблице, расположенной на профиле «С» базового элемента и описанной в пункте 3.5 настоящего руководства.

Ограничения по окружающей среде

Лифт можно эксплуатировать только в условиях окружающей среды, предусмотренных производителем, или при скорости ветра не более 10 м/с. Для получения дополнительной информации обратитесь к главе 4.0 данного руководства.
