JOLLY

M 2,00x1,05x12,00

It shows the validity of the guarantee in years

It shows the maximum weight capacity of a product

It shows the number of people who can climb the structure at the same time

It is shown on products which conform to the European Standard on welding

It is the European Standard for ladders

It shows that the Politecnico di Milano (Applied-Science Faculty in Milan) has tested a product and certified that it conforms to UNI EN131-1-2-3-4 (ladders), UNIEN14183 (step-stools), UNIEN1004 (scaffolds)

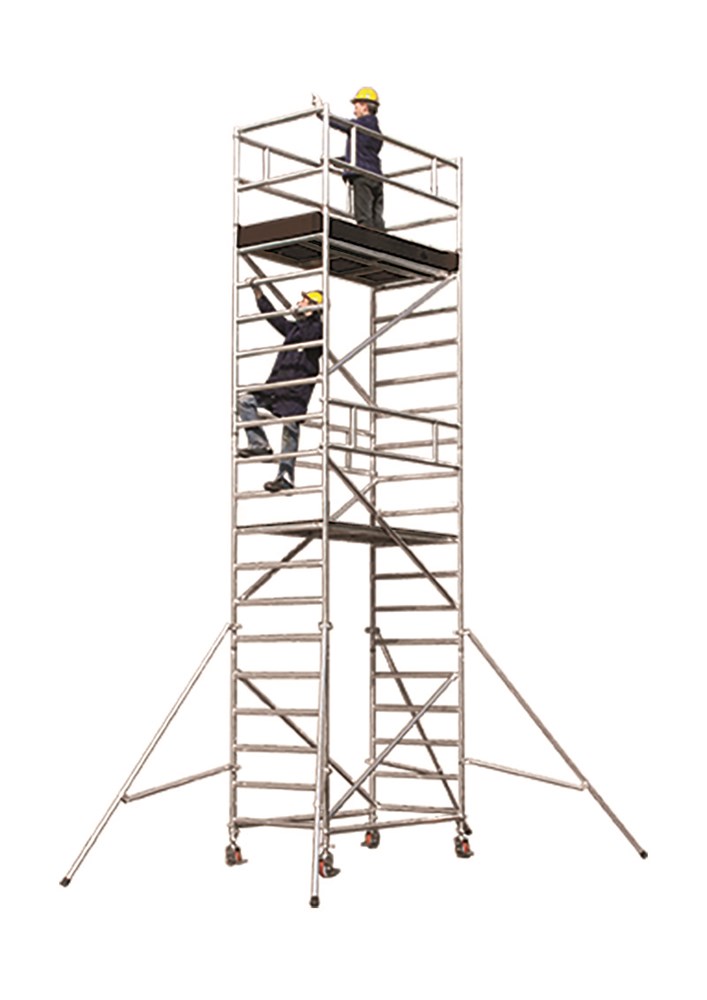

Профессиональная алюминиевая вышка-тура, продается в быстросборных модулях, идеально подходит для использования на открытом воздухе

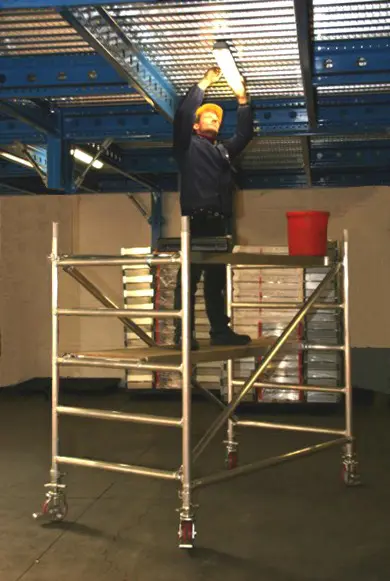

Профессиональная строительная вышка-тура, обладающая техническими характеристиками и качеством серии Tempo, но с упором на удобство и комфорт упаковки серии Millenium. Состоит из модулей 1,80/0,90 м, удобна в использовании и транспортировке в небольших фургонах с максимальной рабочей высотой 12,62 м, идеально подходит для побелки, монтажа и технического обслуживания.

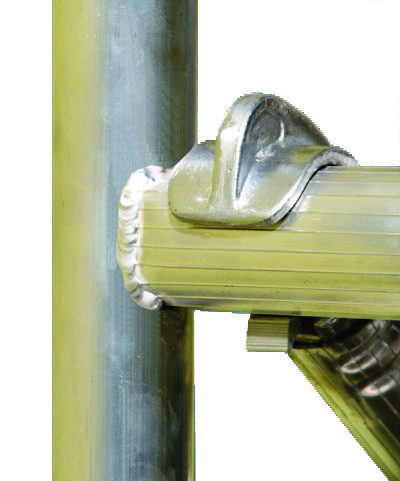

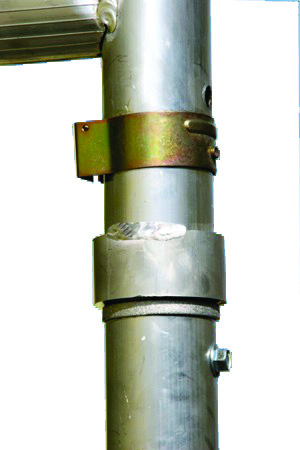

Изготовлено из легкой алюминиевой трубы ø 50 мм с нескользящими рифлеными ступенями.

Не ржавеет.

Собирается из небольшого количества деталей, что обеспечивает легкость, транспортабельность и простой монтаж за несколько минут и без использования инструментов.

Каждый модуль комплектуется всем необходимым в зависимости от высоты.

Таким образом, пользователь автоматически приобретает все необходимое по европейским стандартам UNIEN1004.1.2 и максимальную безопасность.

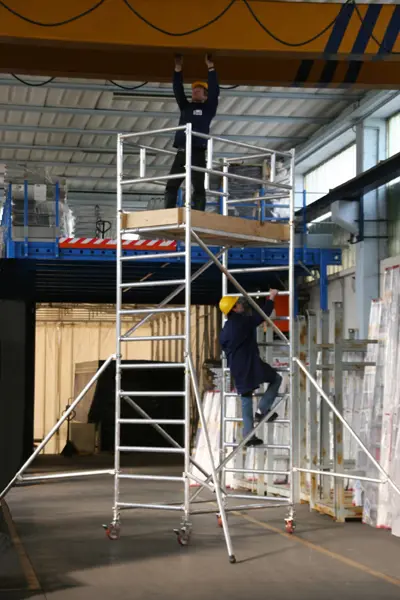

При определенных условиях может использоваться и как система доступа и высадки на высоте (крыша, платформа).

Все компоненты маркируются годом изготовления и логотипом Svelt, как того требует европейский стандарт.

Высота модуля	от 1,81 до 11,67 м
Площадь	2,00x1,05 м
Макс. нагрузка	200 кг/м² (2 человека)
Шаг между рифлеными перекладинами	30 см

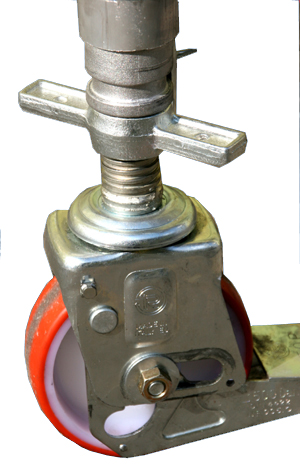

Колеса	4 из нейлона Ø 150 мм, с тормозом с двойной педалью
Телескопические ножки	4 регулируется от 0 до 30 см

Новое: пересмотр европейских стандартов UNI EN 1004.1.2 20221

Расстояние от первой/нижней платформы до второго яруса <3,40 м
Расстояние между соседними ярусами <2,25 м
По этой причине в новые модули 2022 года были добавлены дополнительные платформы.

Упаковка

Упаковка Jolly учитывает удобство доставки для розничного продавца.

Каждый модуль упакован в единую упаковку с указанием описания и соответствующей позиции на строительных лесах.

Таким образом, розничный продавец может легко найти и доставить модуль, соответствующий высоте, запрошенной покупателем, без необходимости кодирования, подсчета и проверки деталей.
Выставленный продукт также представлен сам по себе, чтобы облегчить продажу продавцу.

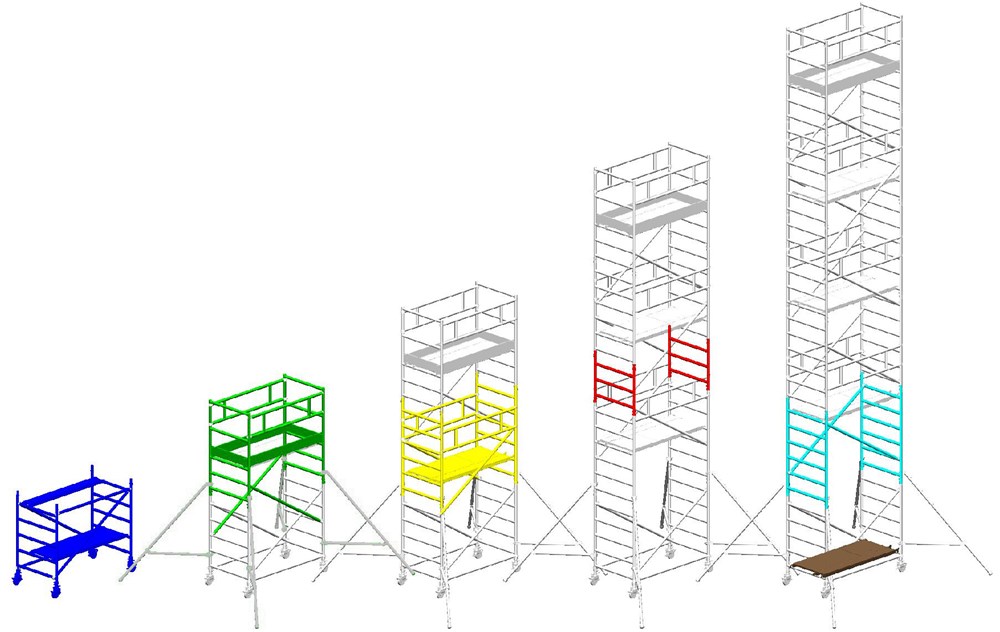

Стандартная комплектация в зависимости от приобретаемого модуля и высоты

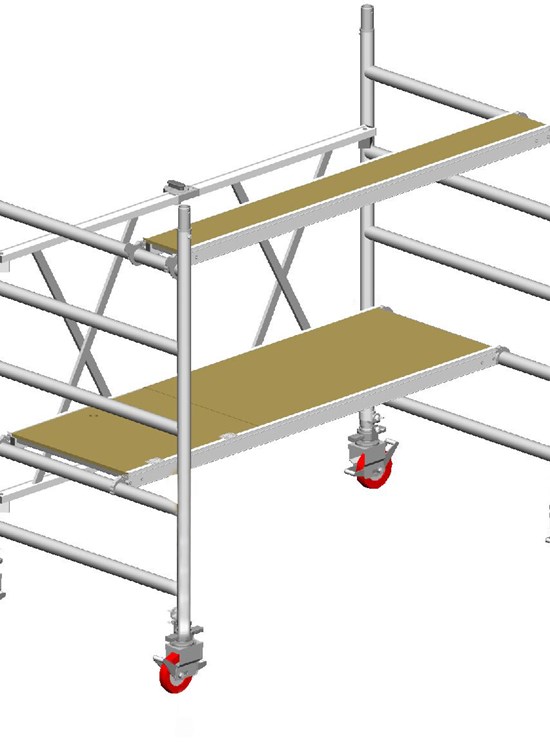

Модуль A: 2 рамы (5 ступ.), 2 диагонали, 2 горизонтали, 4 колеса с тормозом Ø 150 мм с регулируемыми ножками (30 см), 1 платформа с люком, 1 платформа без люка.
Модуль B: 2 рамы ограждения (5 ступ.), 2 диагонали, 2 ограждения, 1 набор бортов (4 шт.).
Модуль C: 2 промежуточные рамы (6 ступ.), 2 диагонали, 2 ограждения, 1 платформа с люком, 1 платформа без люка.
Модуль D: 2 рамы (3 ступ.)
Модуль E: 2 промежуточные рамы (6 ступ.), 2 диагонали.
Все компоненты маркируются годом изготовления и логотипом Svelt, как того требует европейский стандарт.

Аксессуары по запросу

Модуль P: 1 платформа с люком (без бортов), 1 платформа без люка.
Модуль F: комплект из 4 бортов (2 длинных, 2 коротких).
Модуль S (4 шт.): 4 стабилизатора.
Модуль S1 (4 шт.): 4 малых стабилизатора для модуля А (европейские стандарты)

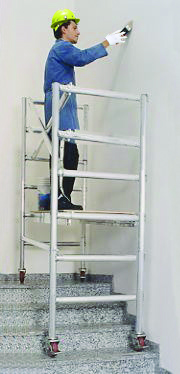

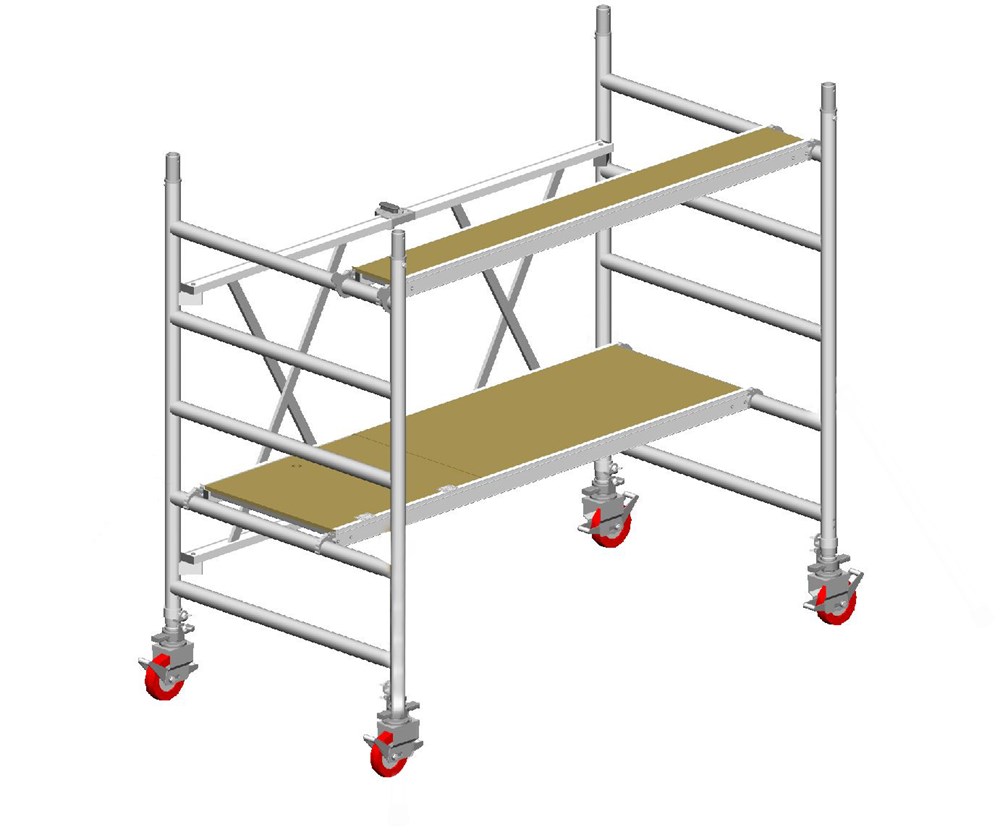

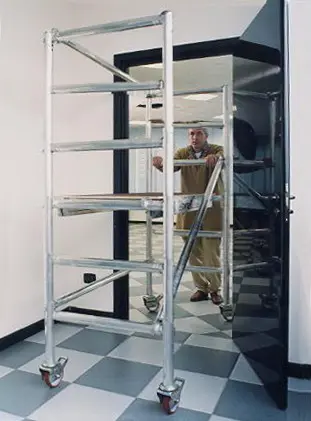

Модуль A с автоматической опциональной базой: предварительно собранная база с быстрым открыванием/закрыванием. Это позволяет сразу удобно получить рабочую высоту до 4,00 м.

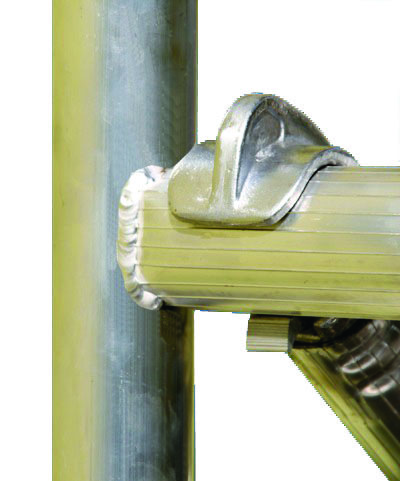

Открытие и закрытие осуществляется с помощью 2 быстрозапирающихся алюминиевых петель. Рабочая платформа завершает конструкцию.

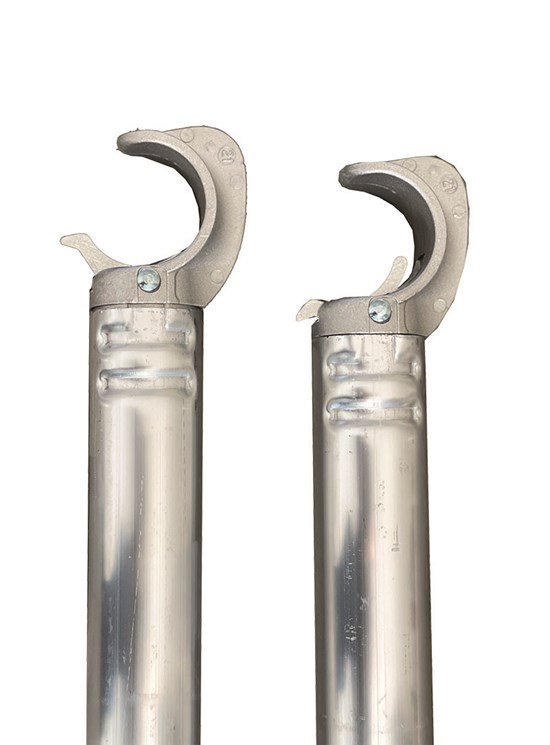

Комплект Servotech для безопасного монтажа ограждений (2 шт.) в соответствии с требованиями европейского стандарта UNIEN1004.1.2 .

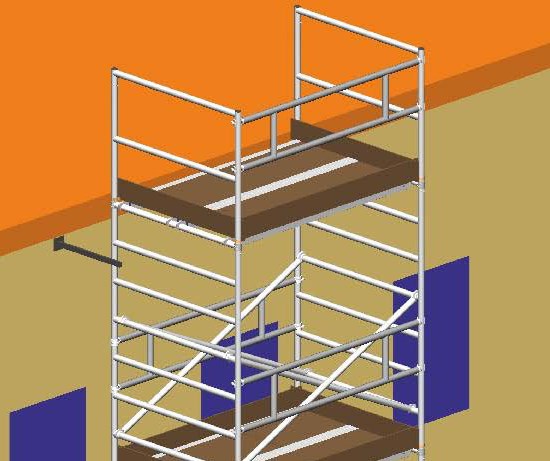

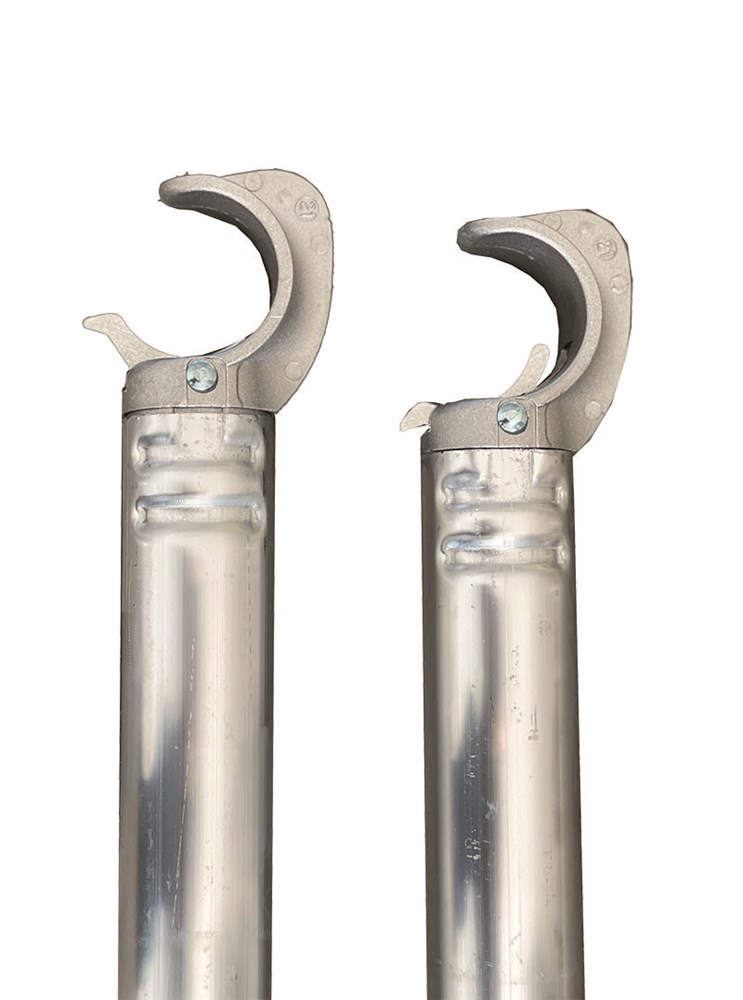

Дополнительный регулируемый алюминиевый быстрый анкер (см. аксессуары)
Доступ к ярусам можно осуществлять по перекладинам рам, так как они имеют расстояние 30 см и по европейскому законодательству считаются внутренними лестницами.

ПРЕДУПРЕЖДЕНИЯ ПРИ ПОКУПКЕ РАЗЛИЧНЫХ МОДУЛЕЙ И КОНФИГУРАЦИЙ

Чтобы адаптировать модуль A/A+D к европейскому стандарту EN1004, запросите 4 малых стабилизатора (см. аксессуары модуль S1).
Вышка-тура JOLLY по итальянским нормам D.Lgs.81 должна всегда крепиться к фасаду через каждые 2 этажа. Платформы, бортики и ограждения помимо первых (в комплекте) приобретаются по желанию.

При этом все платформы всегда должны быть оборудованы бортиками.

Если платформы используются для работы, они должны быть укомплектованы комплектом бортиков (см. аксессуары модуль F).

Артикул	Модуль	Высота, м	Вес, кг
TJOLLY10W	A	1,81	56,7
TJOLLY10B	B	1,84	50,0
TJOLLY10C	C	1,80	41,5
TJOLLY10D	D	0,90	8,5
TJOLLY10E	E	1,80	17,0

Артикул	Модули	Высота площадки, м	Высота общая, м	Рабочая высота, м	Вес, кг
AJOLLY181	A	0,72	1,81	2,72	56,7
AJOLLY267	A+D	1,62	2,67	3,62	65,2
AJOLLY357	A+B+S	2,52	3,75	4,52	125,82
AJOLLY447	A+B+D+P+S	3,42	4,47	5,42	151,32
AJOLLY537	A+B+C+S	4,32	5,37	6,32	167,32
AJOLLY627	A+B+C+D+S	5,22	6,27	7,22	175,82
AJOLLY717	A+B+2C+S	6,12	7,17	8,12	208,82
AJOLLY807	A+B+2C+D+S	7,02	8,07	9,02	217,32
AJOLLY897	A+B+2C+E+P+S	7,92	8,97	9,92	242,82
AJOLLY987	A+B+3C+D+S	8,82	9,87	10,82	258,82
AJOLLY1077	A+B+3C+E+P+S	9,72	10,77	11,72	284,32
AJOLLY1167	A+B+4E+D+S	10,62	11,67	12,62	202,32
