Castellana Maxi

Altezza max 3,30 m

Prodotto conforme alla Norma Europea per scale movibili con piattaforma

Indica gli anni di validità della garanzia

Indica la portata massima, totale o al mq (area piano di calpestio). Eventuali piani di calpestio e scalette sono considerati parte della struttura stessa e non ne influenzano la portata

Tutti i nostri prodotti sono conformi all’utilizzo secondo il nuovo Decreto Legislativo sulla sicurezza n. 81 del 9 aprile 2008

Indica che il prodotto é conforme alla normativa europea sulla saldatura

Indica conformità agli standard qualitativi europei in termini di dimensionamenti e resistenza

Indica che il prodotto è stato certificato del Politecnico di Milano secondo le norme europee UNIEN131-1-2-3-4 (scale), UNIEN14183 (sgabelli) o UNIEN1004 (trabattelli)

Ideale per uso professionale

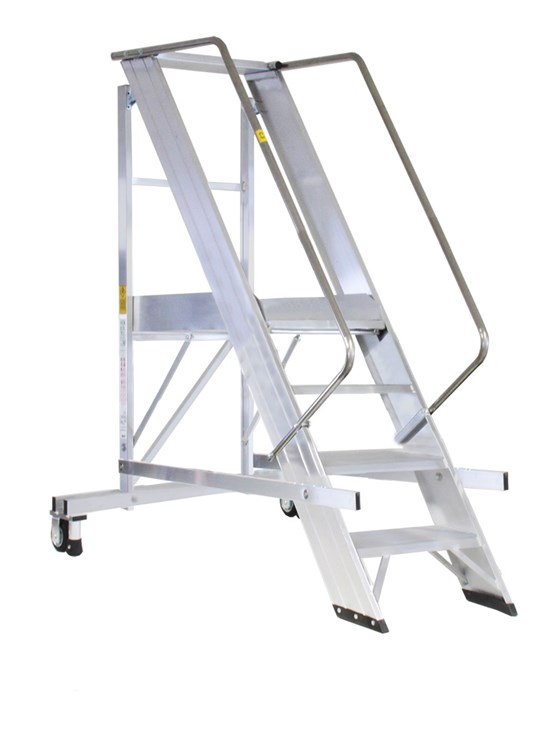

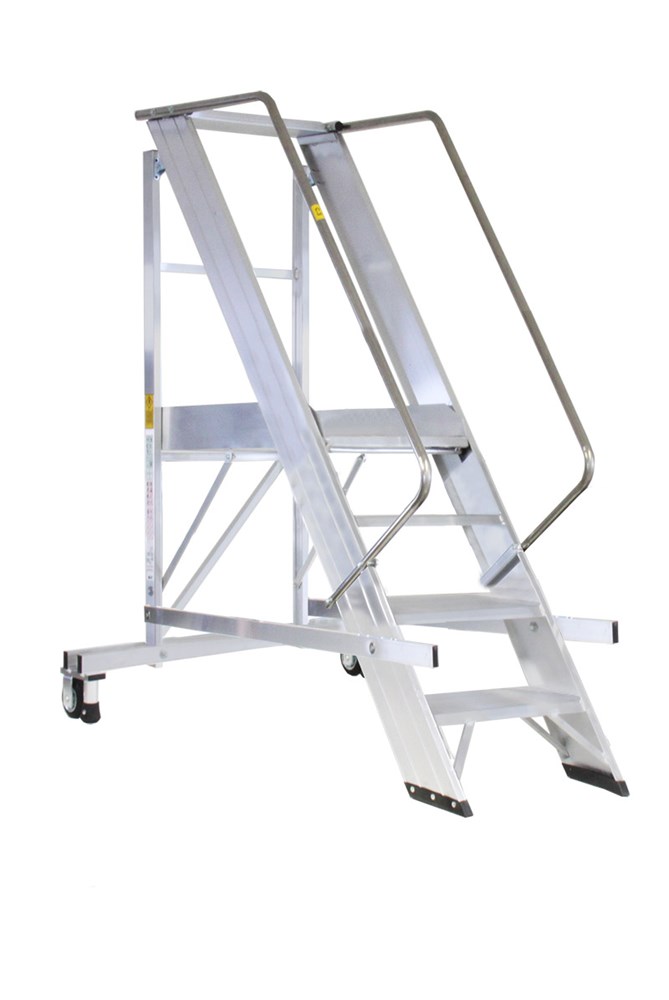

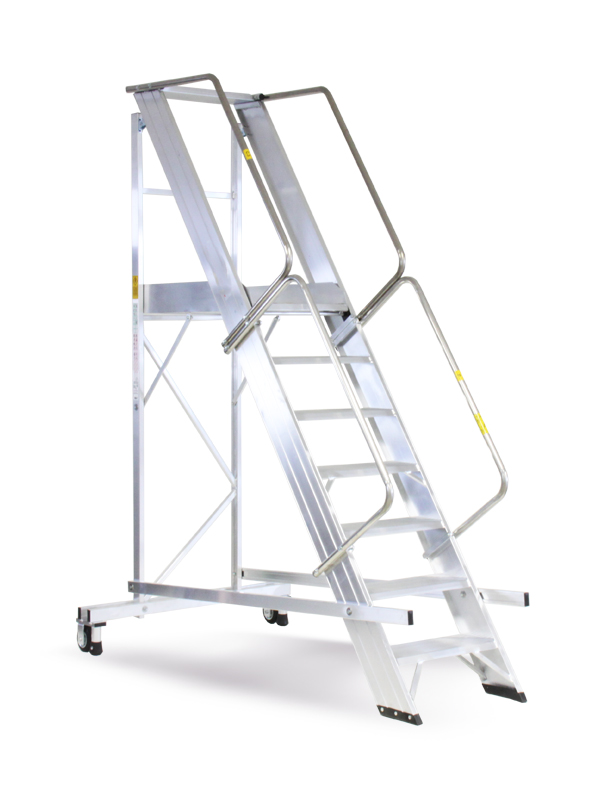

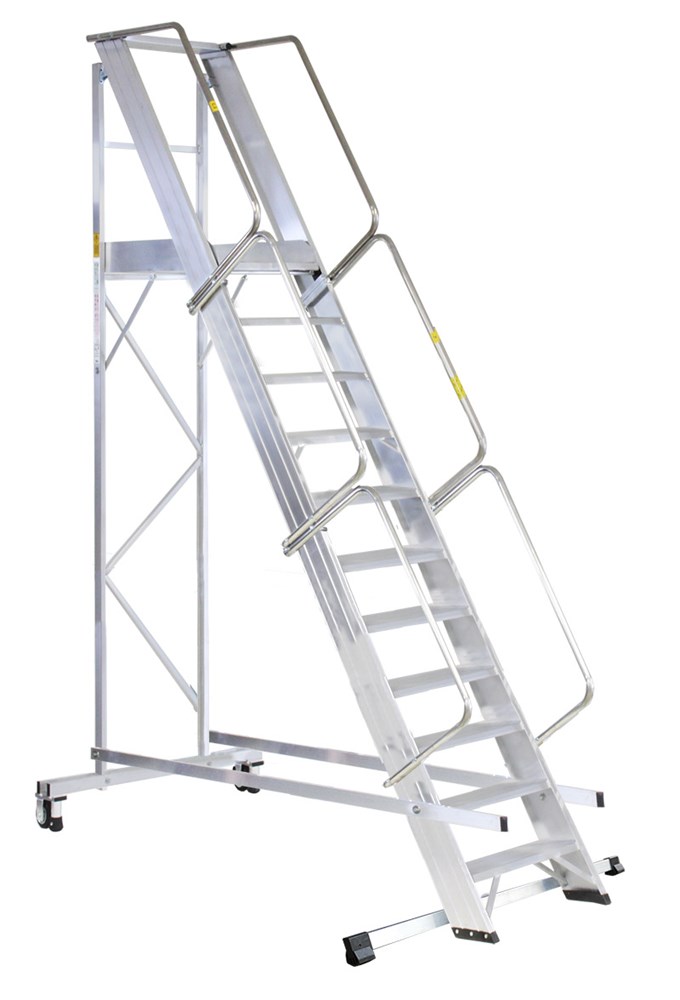

Scala a castello a gradini maggiorati, salita comoda 55°, 2 ruote, schienale verticale, corrimano ergonomico, portata kg 150

Scale testate contro il ribaltamento secondo le Norme Europee UNIEN131/7 con spinta di 30 Kg a livello piattaforma

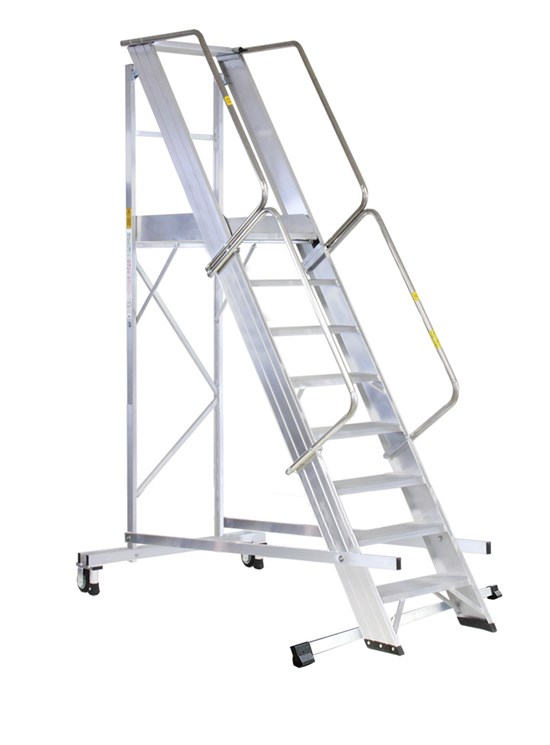

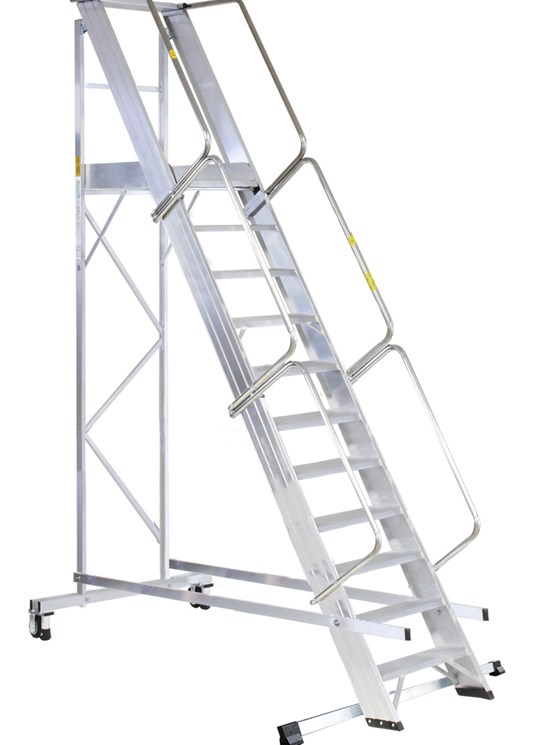

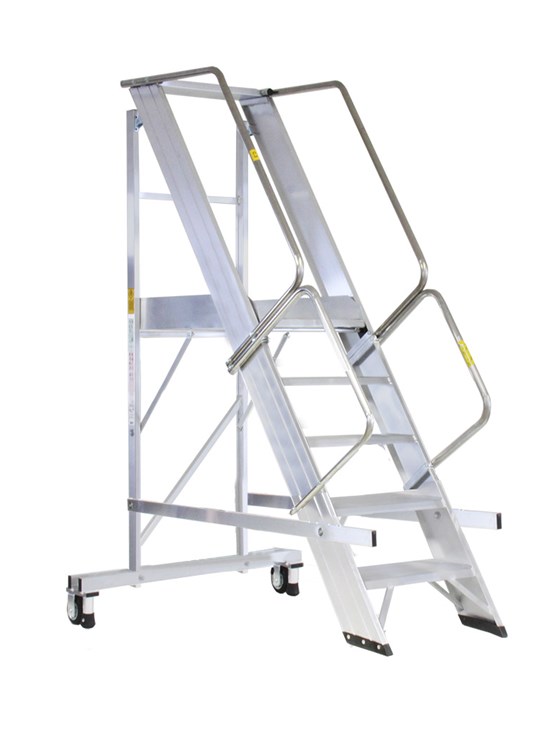

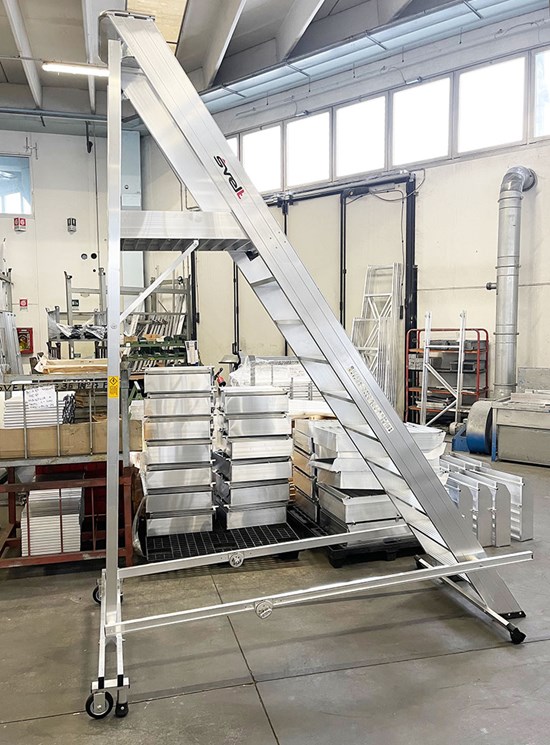

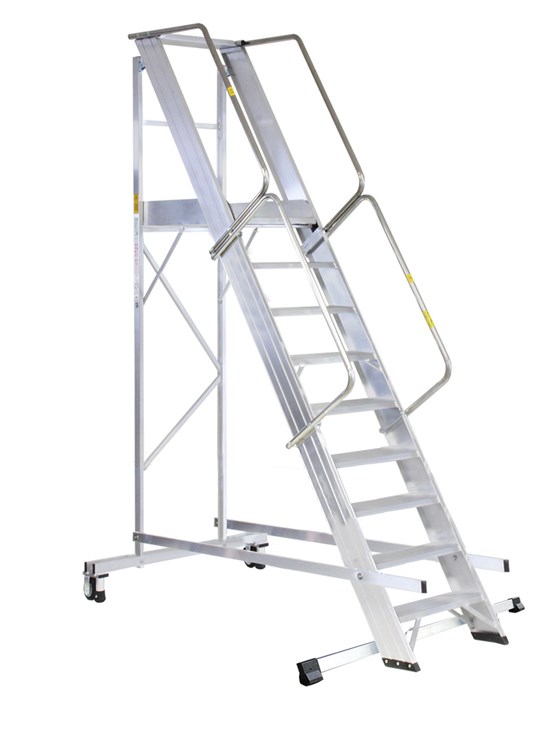

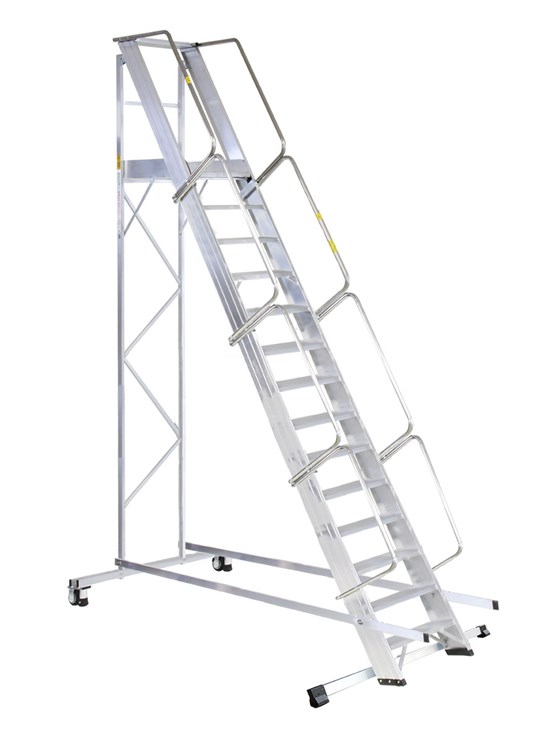

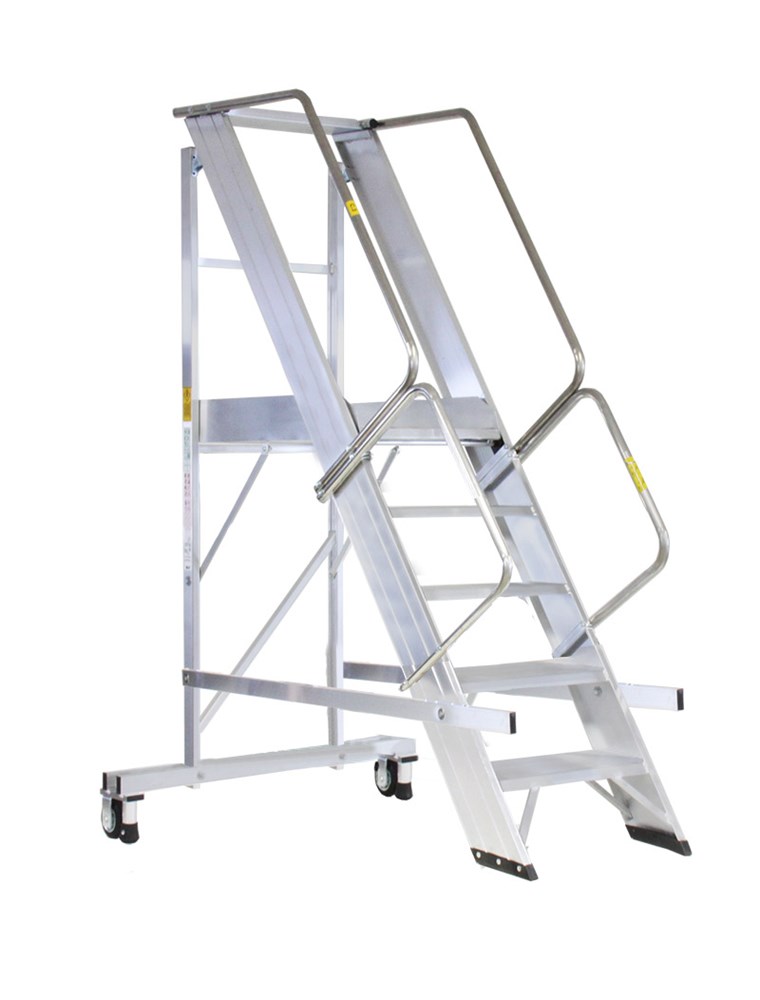

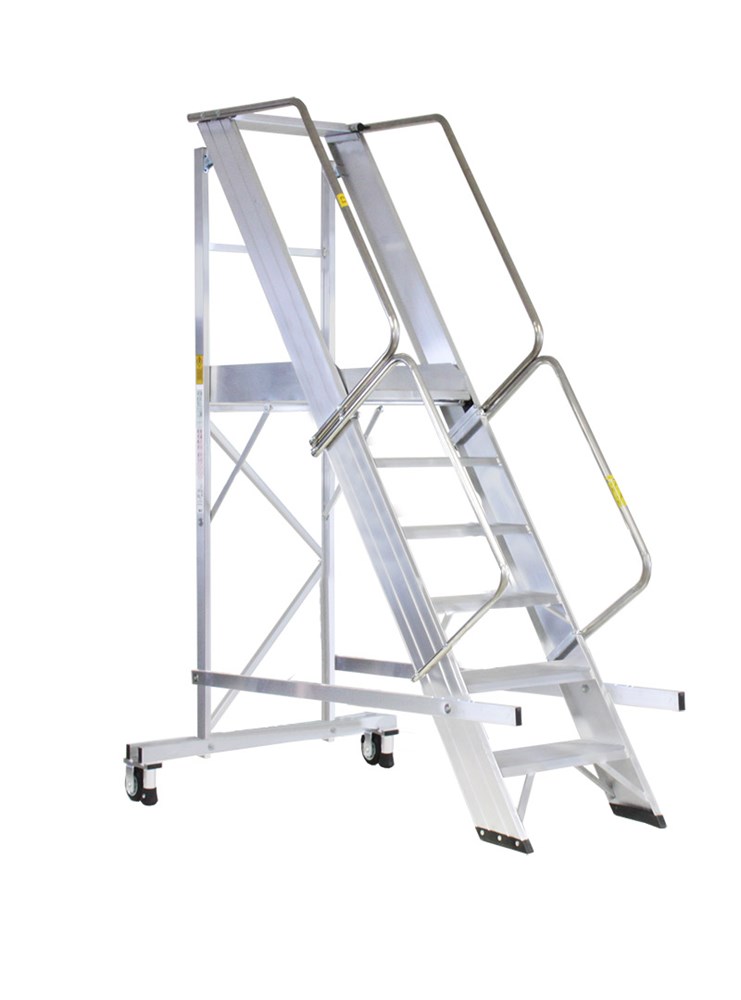

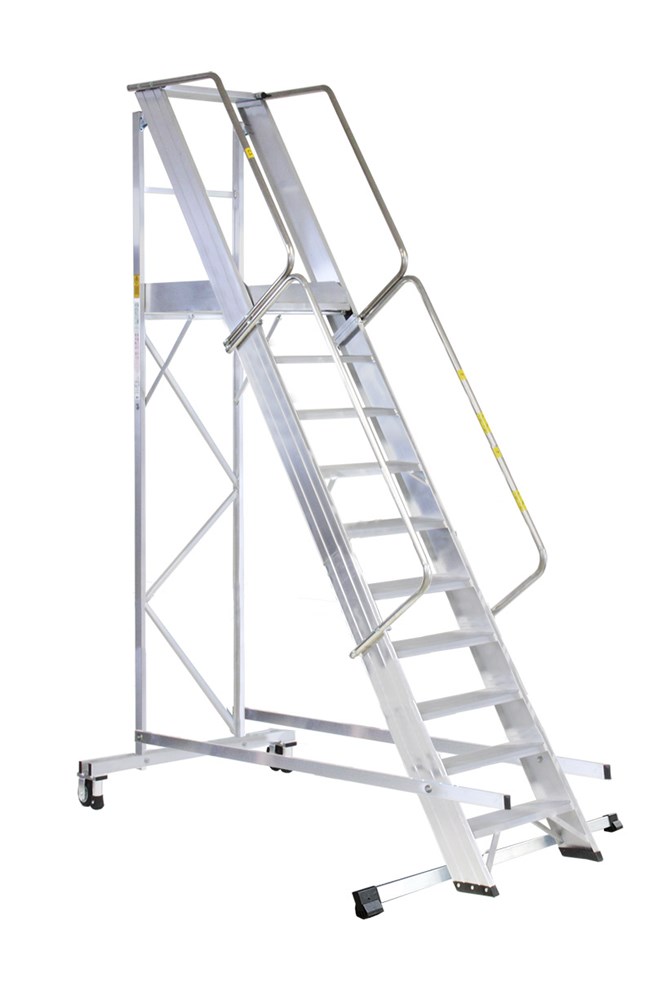

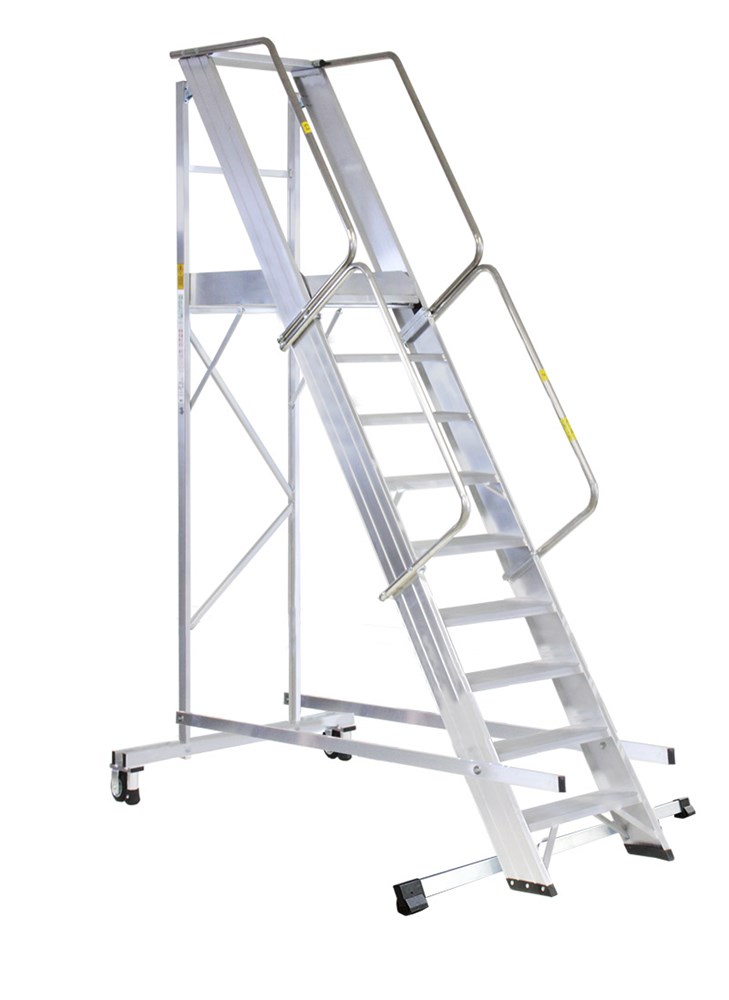

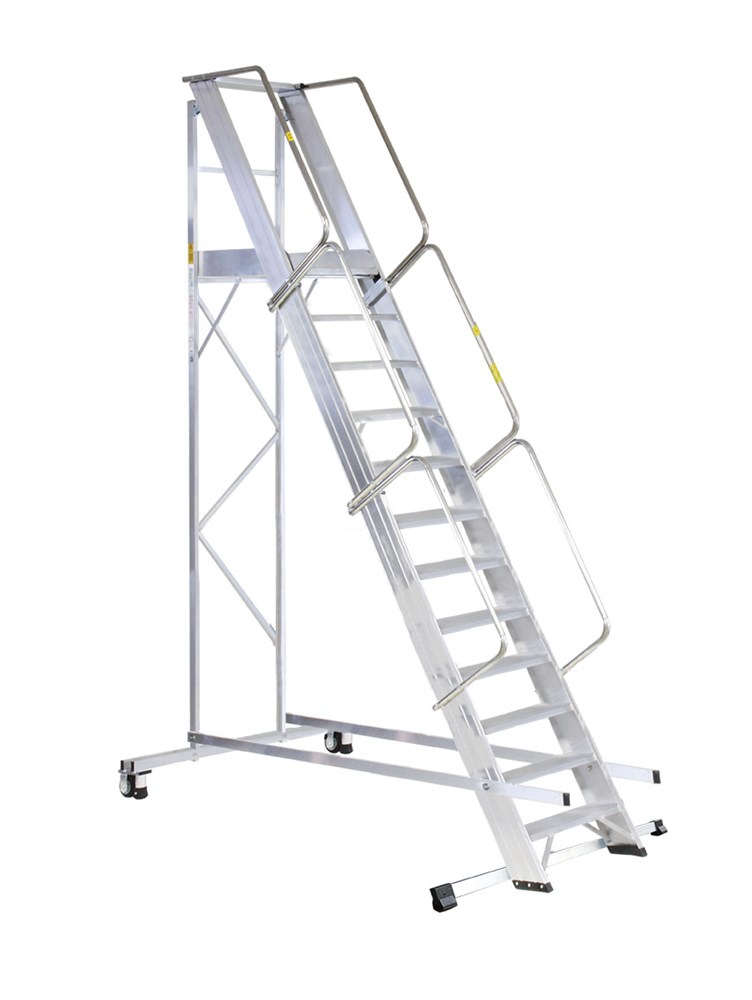

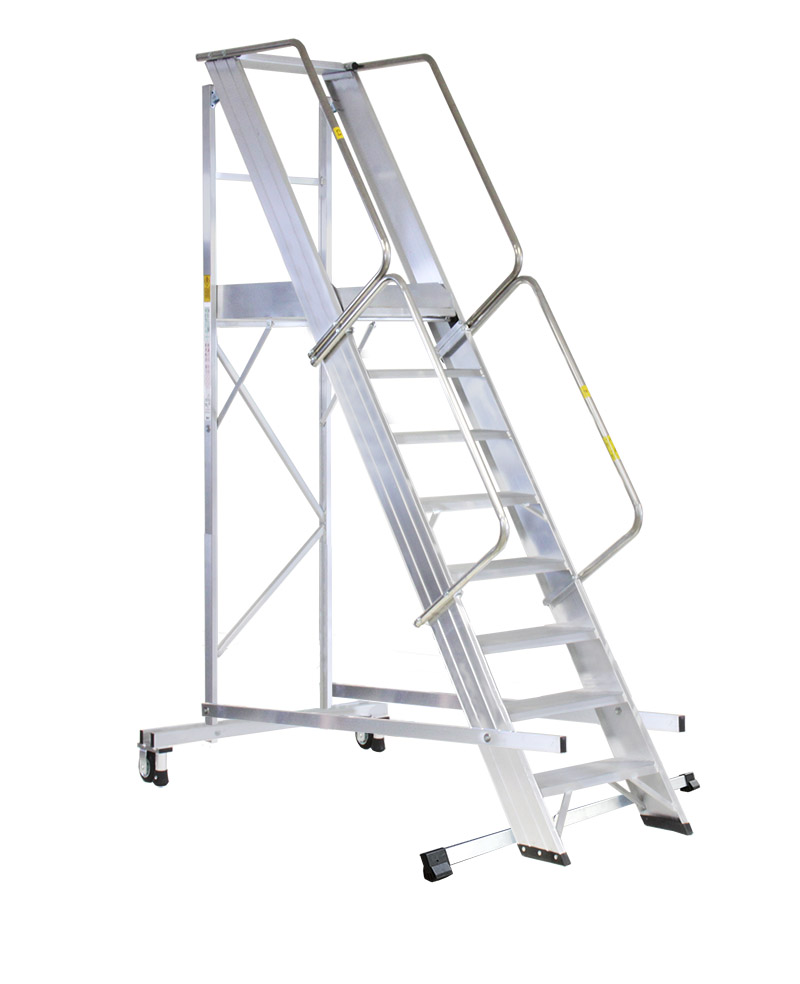

Scala a castello a gradini maggiorati ad un tronco di salita, provvista di piattaforma maggiorata, guarda-corpo e corrimano ergonomico.
Costruita in alluminio estruso nervato saldato.

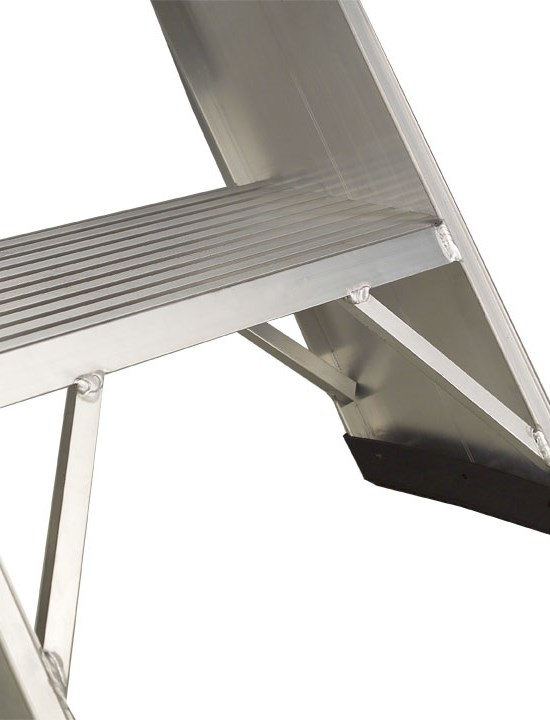

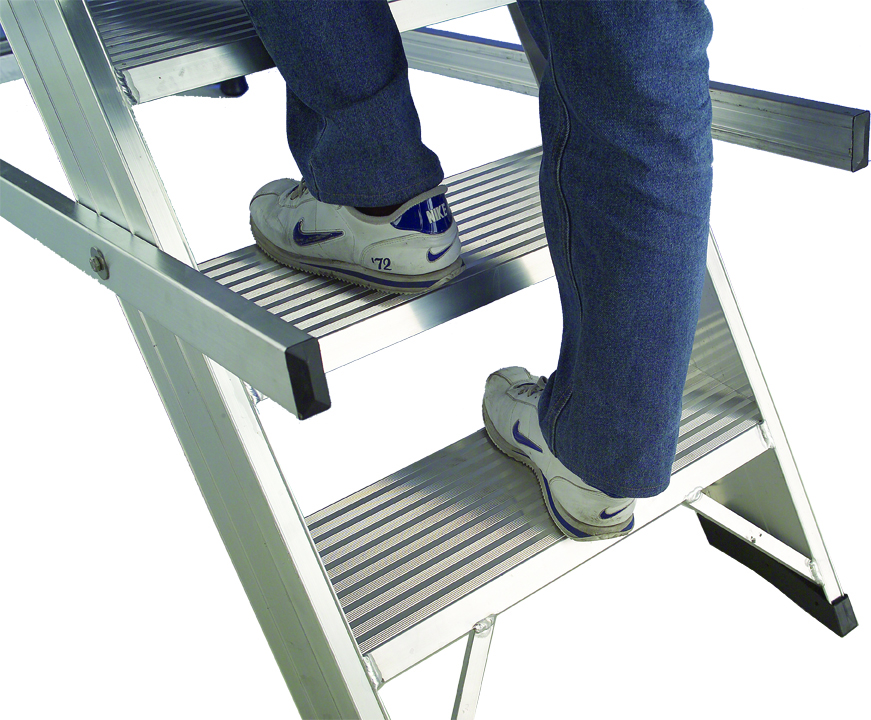

La rampa di salita larga e comoda è molto inclinata (55°) per una salita più semplice garantita sia dai gradini piani antisdrucciolo maggiorati profondi 20 cm e con distanza di soli 23 cm l’uno dall’altro che dall’ampio e comodo corrimano.

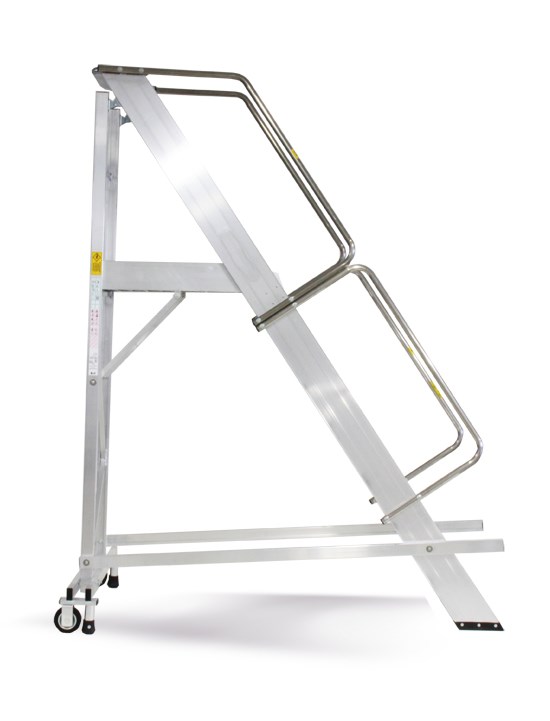

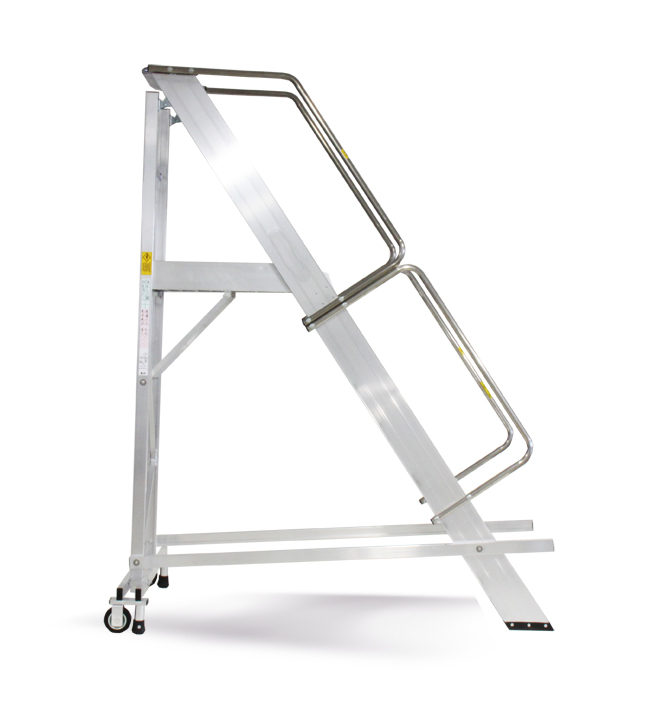

Lo schienale è perpendicolare al terreno in modo da permettere all’operatore di avvicinarsi frontalmente al muro o alla scaffalatura.
Sistema frenante automatico: è attivo quando la scala è in opera in posizione di lavoro.
Si disattiva non appena la scala viene sollevata per lo spostamento.

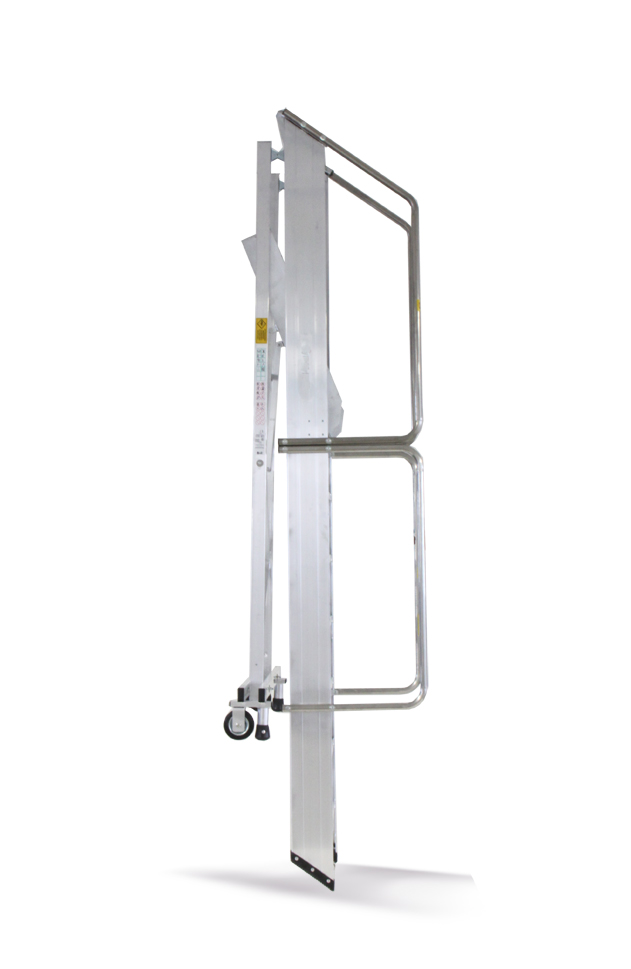

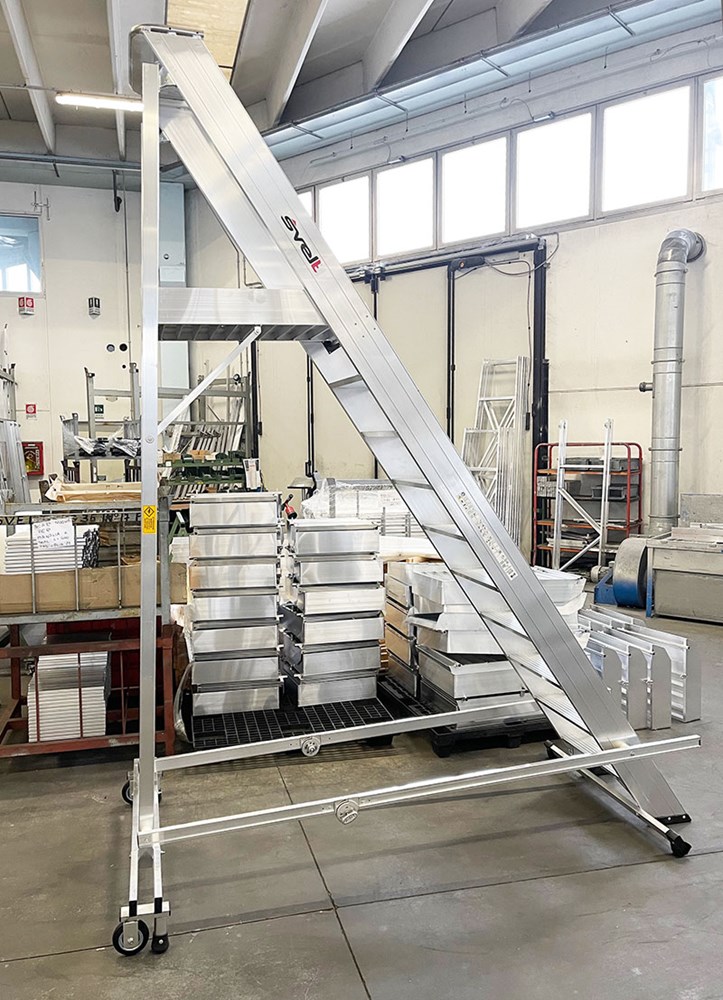

Il corrimano è stato progettato per essere smontabile per il trasporto. Questo consente alla scala di non essere danneggiata durante il tragitto e di essere molto compatta per diminuire i costi ed evitare rotture.
I corrimano smontati restano all’interno della sagoma della scala imballata che non presenta protuberanze rischiose che potrebbero danneggiarsi.

CARATTERISTICHE TECNICHE

Allargatore di base con tamponi ergonomici e ruote Ø mm 125
Gradini antisdrucciolo: profondità cm 20 - distanza cm 23
Sez. montanti rampa mm 200x30
Piattaforma maggiorata m 53x92
Inclinazione rampa di salita 55°
Guarda-corpo cm 100
Altezza fermapiede cm 10
Larghezza rampa cm 60
Imballo in termoretraibile

Cod.	Gradini n.	Altezza piattaforma m	Altezza totale m	Altezza di lavoro m	Ingombro a terra m	Peso Kg
SMAXI504	4	0,92	1,94	3,00	1,00x1,65	32,50
SMAXI505	5	1,15	2,17	3,15	1,00x1,81	35,50
SMAXI506	6	1,38	2,40	3,40	1,00x1,97	39,00
SMAXI507	7	1,61	2,63	3,61	1,16x2,13	43,50
SMAXI508	8	1,84	2,85	3,85	1,16x2,29	46,00
SMAXI509	9*	2,07	3,08	4,07	1,32x2,62	49,50
SMAXI510	10**	2,30	3,31	4,30	1,32x2,62	53,00
SMAXI511	11**	2,50	3,51	4,50	1,32x2,75	56,50
SMAXI512	12**	2,76	3,77	4,80	1,48x2,94	60,00
SMAXI514	14**	3,22	4,23	5,30	1,48x3,26	69,00

La piattaforma è considerata come gradino.
In tutti i modelli lo stabilizzatore è smontato per ragioni di il traporto.

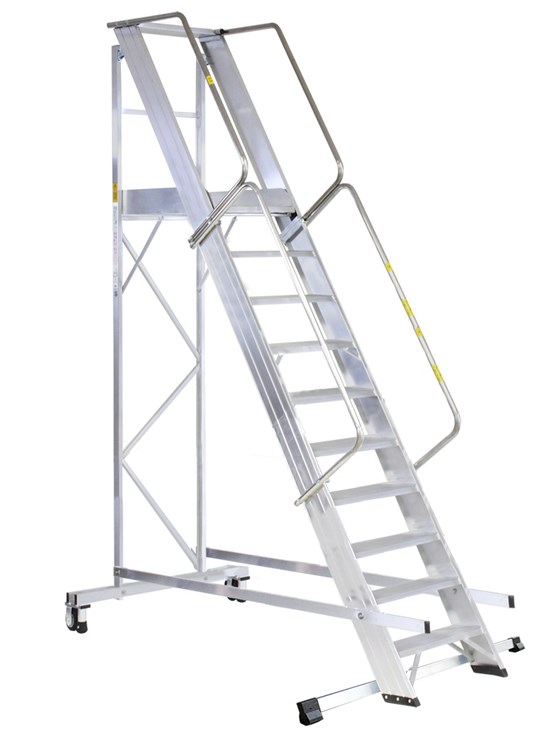

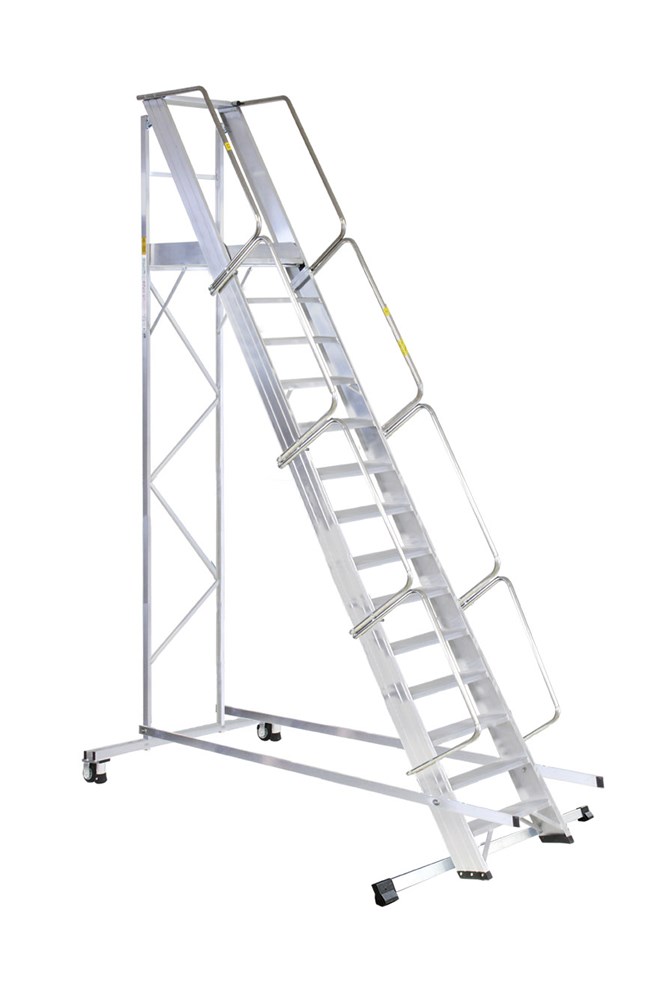

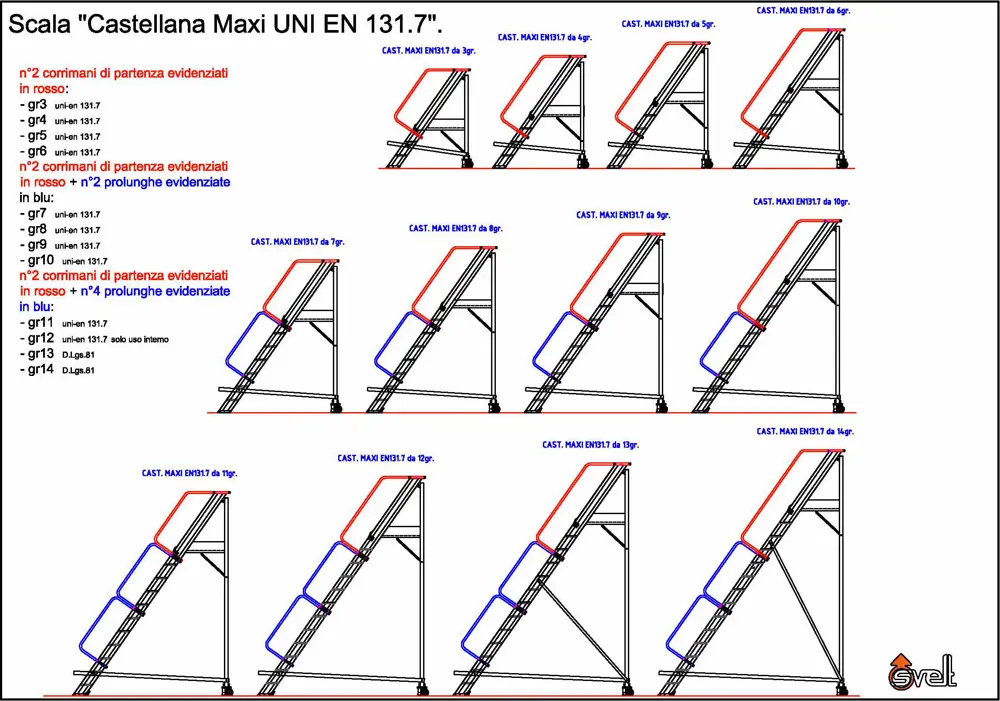

*I modelli più alti hanno uno stabilizzatore aggiuntivo sulla rampa di salita (cm 101*/132**)
La 12 gradini è a norma europea UNIEN131.7 solo per uso interno (assenza di vento)
La 14 gradini è a norma italiana D.Lgs.81/2008 e non è a norme europee.

A richiesta:

Allargatore aggiuntivo da 75 cm (utilizzabile solo tra 2 pareti senza possibilità di ribaltamento)
Allargatore aggiuntivo dotato di 2 ruote con freno per scale CASTELLANA MAXI 4WD: da 95 cm minimo (utilizzabile solo tra 2 pareti senza possibilità di ribaltamento)
Allargatore aggiuntivo richiudibile: da una larghezza minima di cm 100 può essere aperto fino a cm 150 per consentire l’utilizzo anche in spazi aperti o corridoi larghi

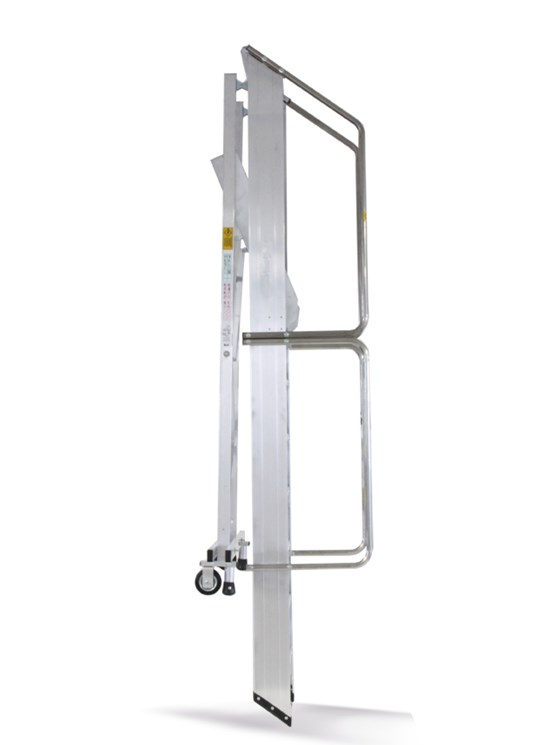

Scala richiudibile con cerniere di chiusura
Catenella di sicurezza che chiude il lato di entrata in piattaforma alle spalle dell’operatore
N.B.: Se viene montato l’allargatore da 75 o 95 cm la scala diventa a Norma Italiana.
4WD: kit 4 ruote pivottanti Ø mm 100 dotate di freno a pedale regolabile
Castellana Maxi Chiudibile: con bracci dotati di cerniera richiudibile a chiusura rapida (vedi immagine)
Castellana Fibra completamente in vetroresina dielettrica isolante
