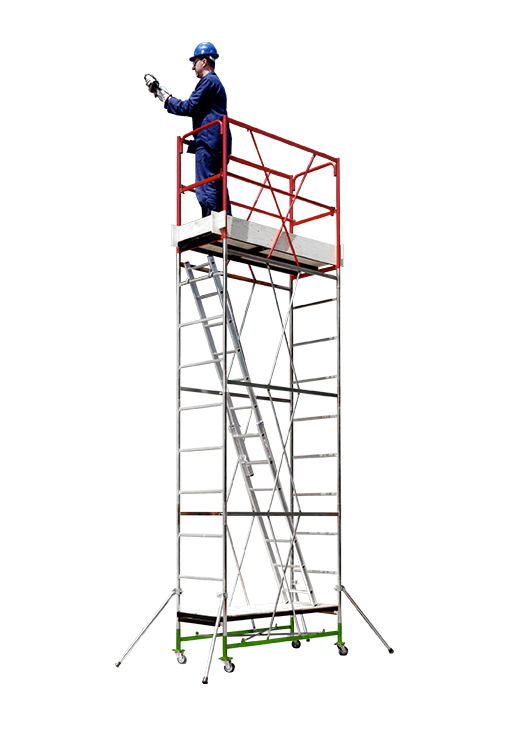

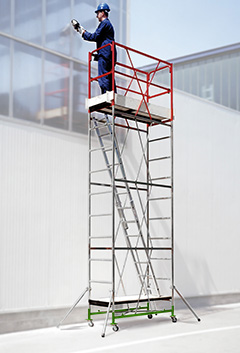

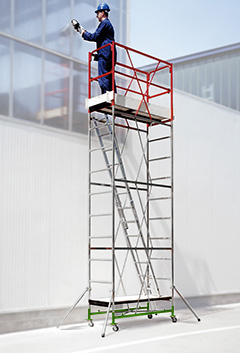

Trabattello Cervino

m 1,60x0,70 - altezza max m 5,12

Indica gli anni di validità della garanzia

Indica la portata massima, totale o al mq (area piano di calpestio). Eventuali piani di calpestio e scalette sono considerati parte della struttura stessa e non ne influenzano la portata

Indica il numero di persone che possono salire contemporaneamente sulla struttura

Tutti i nostri prodotti sono conformi all’utilizzo secondo il nuovo Decreto Legislativo sulla sicurezza n. 81 del 9 aprile 2008

Indica che il prodotto in acciaio é conforme alla normativa europea sulla saldatura

Ideale per uso professionale

Molto compatto per comodo utilizzo anche interno e su scale.

Trabattello in acciaio FE360 zincato elettroliticamente contro la ruggine.

Offre grandissima sicurezza di lavoro e facilità di montaggio senza attrezzi.

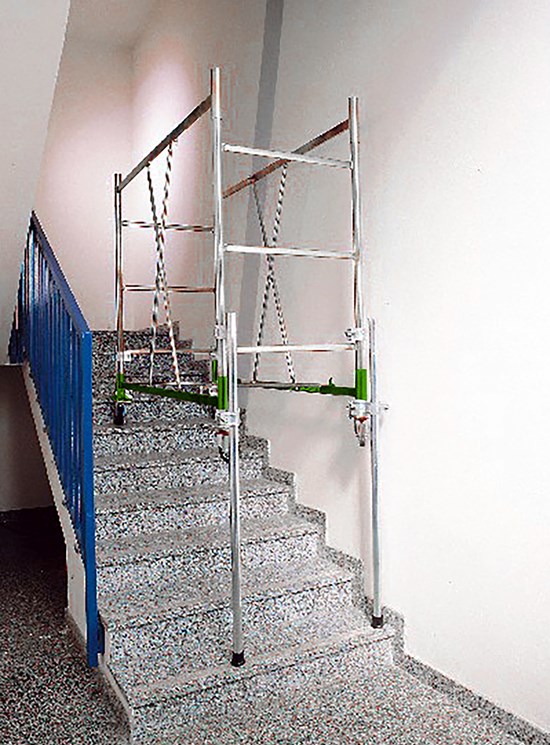

Con l'aggiunta di 4 gambette regolabili può essere utilizzato anche su scale.

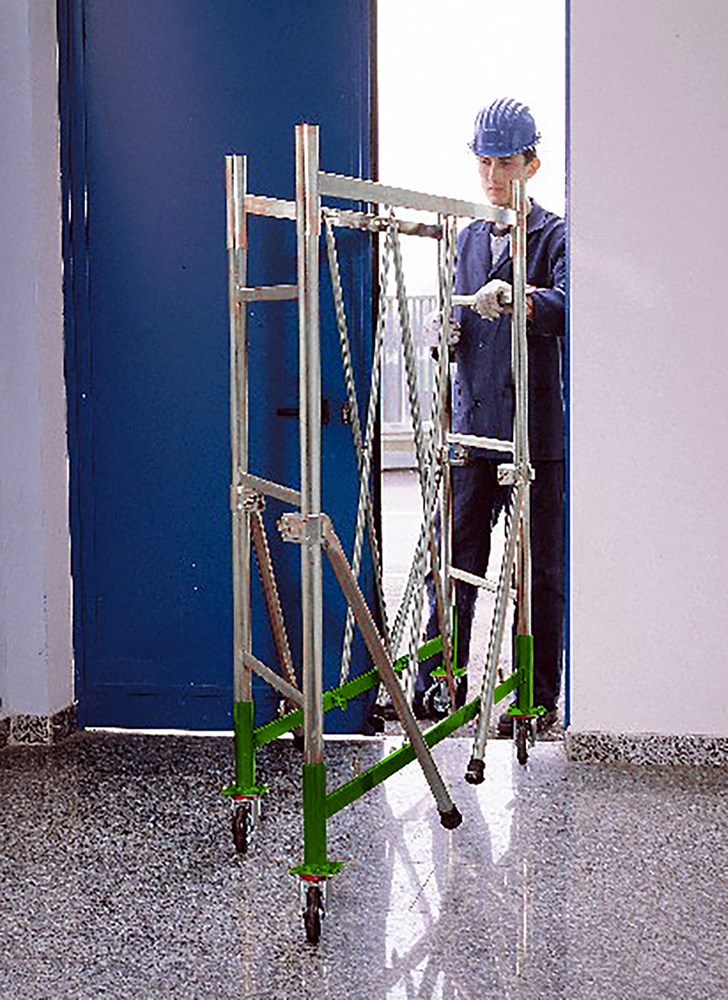

Può inoltre essere chiuso a libro e passare da porte standard.

CARATTERISTICHE TECNICHE

Altezze componibili: da m 1,52 a m 5,12
Ingombro: m 1,60 x 0,70
Portata max: kg 150 (inclusa 1 persona - piani e scalette esclusi)
Campata: altezza m 1,20 - peso kg 14,40

Elementi costruttivi

MONTANTI in tubo di acciaio tondo Ø mm 38
ZINCATURA non inquinante come da Direttiva 2002/95/CE (RoSH)
SALDATURE certificate ENISO14732 - ENISO9606-01
CORREDO: ogni trabattello è dotato di manuale ed etichette di istruzioni
CERTIFICATO di costruzione a norme: contenuto nel manuale d'uso e manutenzione
MARCATURA: tutti i componenti sono marchiati con anno di fabbricazione e logo Svelt

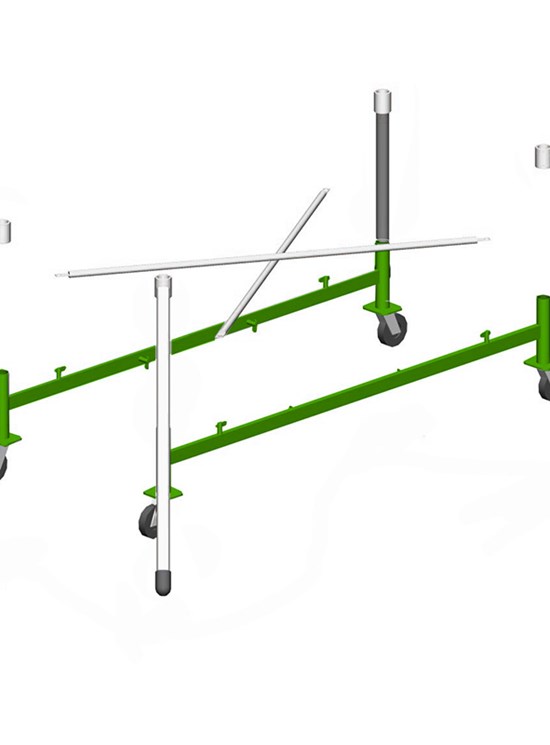

La spalla A viene inserita nel tubo davanzale B, andando a comprimerlo.

La compressione di tutti gli elementi “spalla” e “davanzale” conferisce al trabattello maggior stabilità mano a mano che si cresce in altezza.

La posizione delle crociere forma, in ogni campata del trabattello, 8 triangoli isostatici e indeformabili, che ne evitano la torsione e la flessione anche a grande altezza.
L’inserimento rapido delle crociere avviene tramite i nottolini saldati ai davanzali.

I Pioli Zigrinati Antisdrucciolo conferiscono un appoggio stabile per mani e piedi

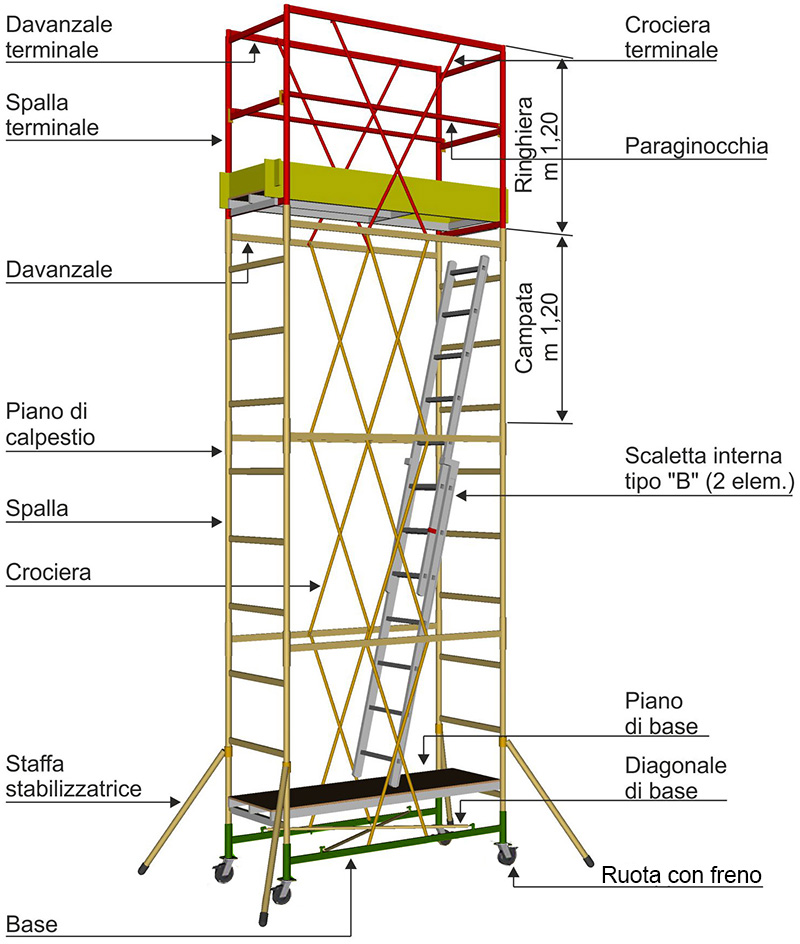

I componenti hanno colore diverso per aiutare l’operatore ad individuare gli elementi per il montaggio e a capire se il trabattello è montato correttamente:

I terminali e i parapetti sono rossi.
La base è verde
Gli elementi intermedi delle campate sono zincati argento

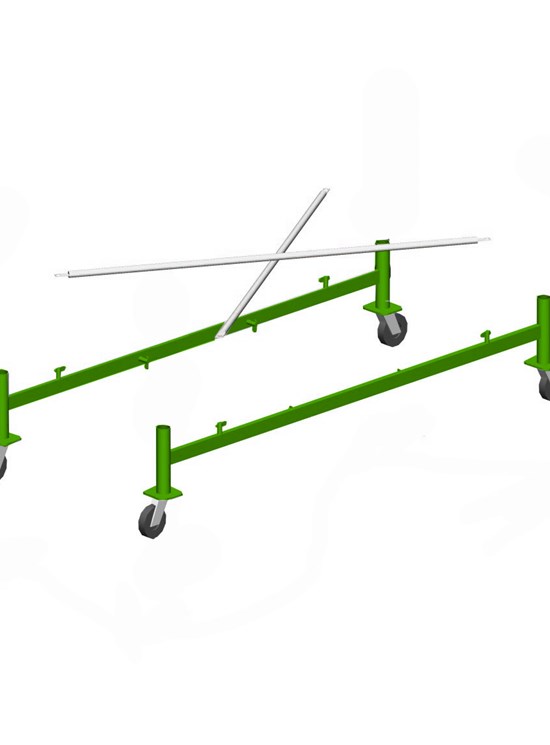

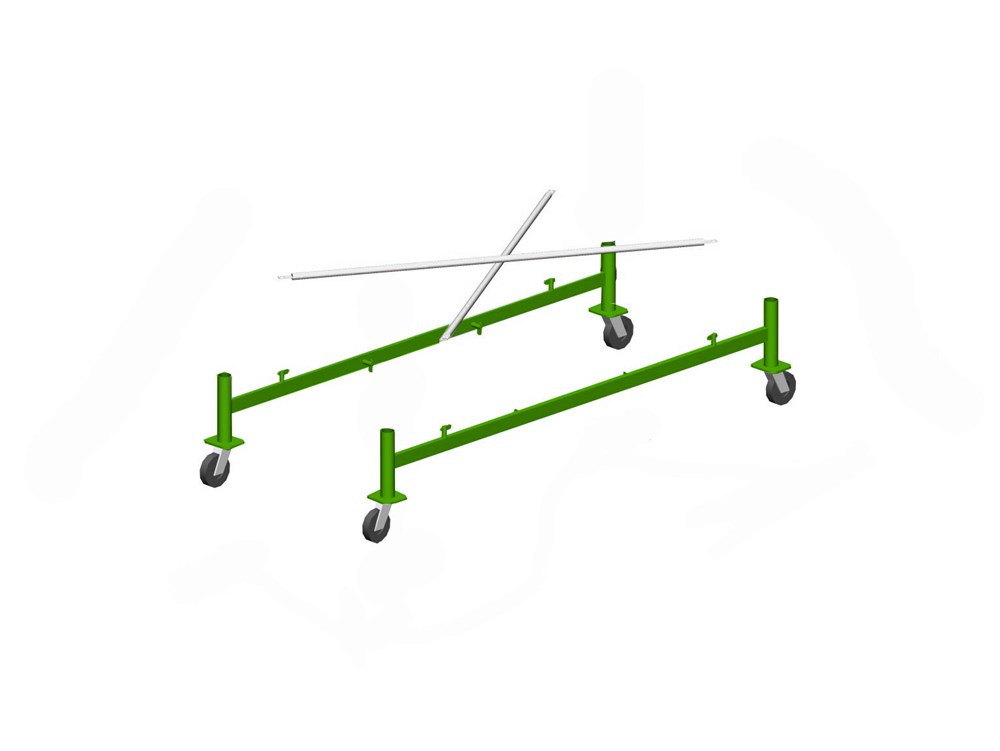

Base componibile TCERV010F (norme italiane D.LGS.81/08) - minimo ingombro può essere montata senza viti né di attrezzi. Composta da:

n.2 elementi di base verdi
n.4 ruote in nylon con copertura in poliuretano iniettato antimpronta, diametro 100 mm, dotate di freno a pedale
n.4 staffe stabilizzatrici standard (per utilizzo fino ad un’altezza max di m 2,72 senza ancoraggio)
n.2 crociere di base

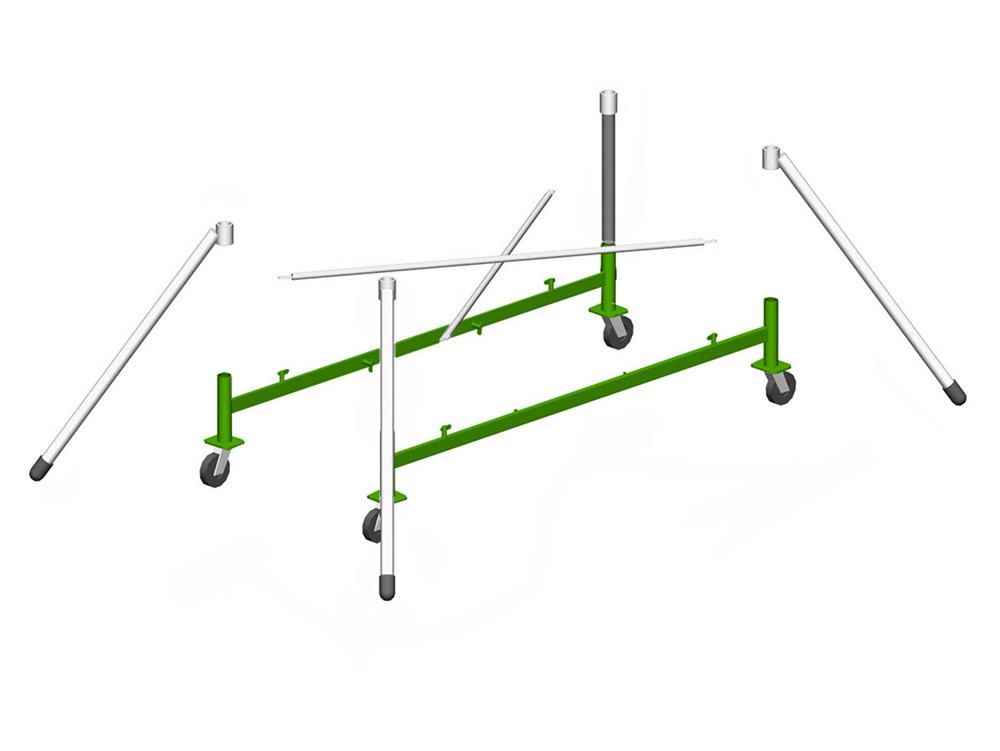

Base componibile TCERV010FN (norme italiane D.LGS.81/08) - minimo ingombro può essere montata senza viti né di attrezzi. Composta da:

n.2 elementi di base verdi
n.4 ruote in nylon con copertura in poliuretano iniettato antimpronta, diametro 100 mm, dotate di freno a pedale
n.4 staffe stabilizzatrici maggiorate (per utilizzo fino ad un’altezza max di m 3,92 senza ancoraggio)
n.2 crociere di base

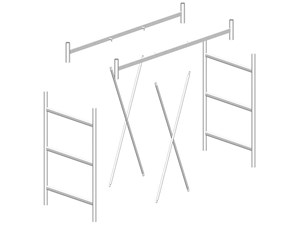

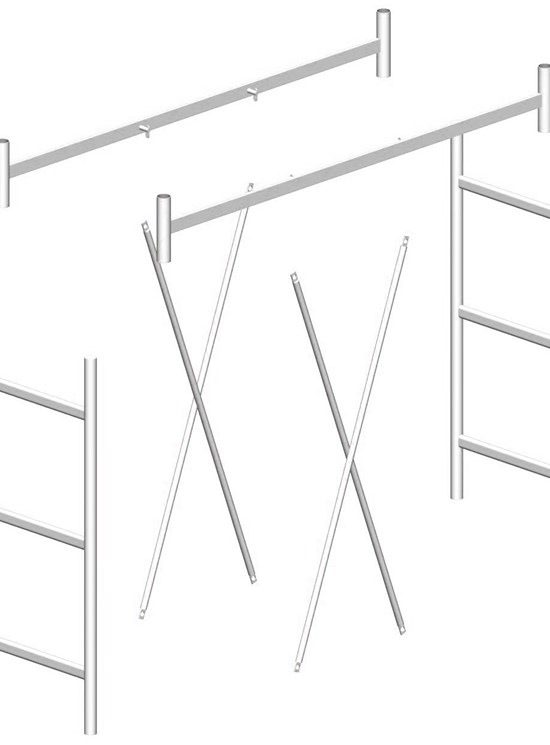

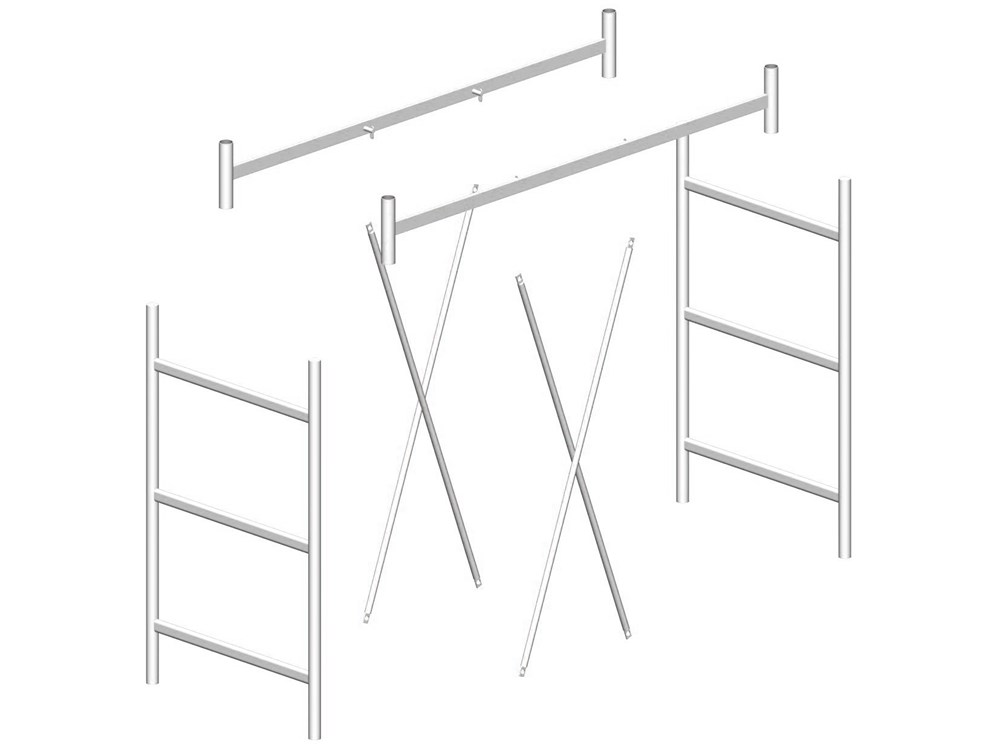

Campata m 1,50 composta da:

2 davanzali
2 spalle da m 1,20 (3 pioli antisducciolo)
4 corciere

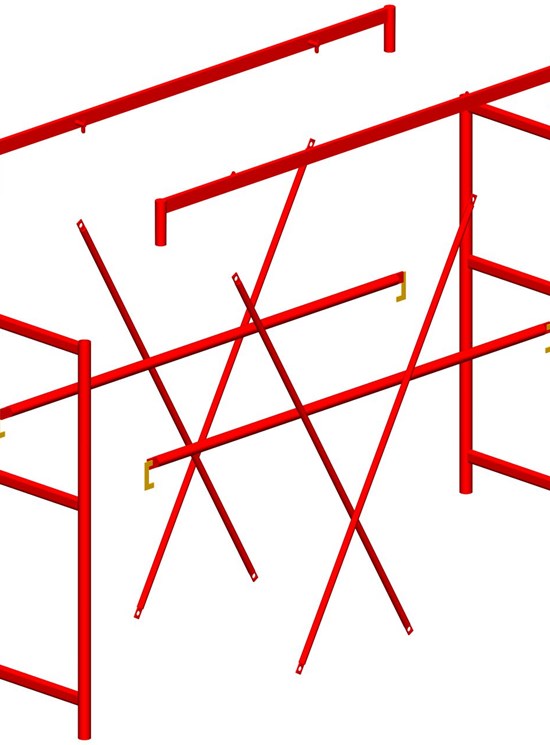

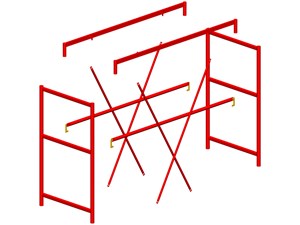

Ringhiera di protezione rossa terminale TCERV000 composta da:

2 davanzali rossi
2 spalle rosse (3 pioli)
4 crociere rosse

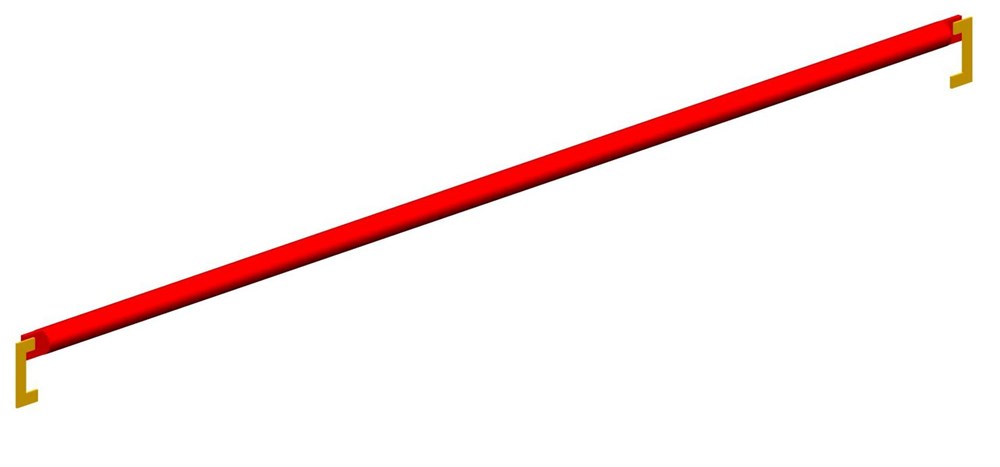

2 parapetti rossi

Accessori a richiesta

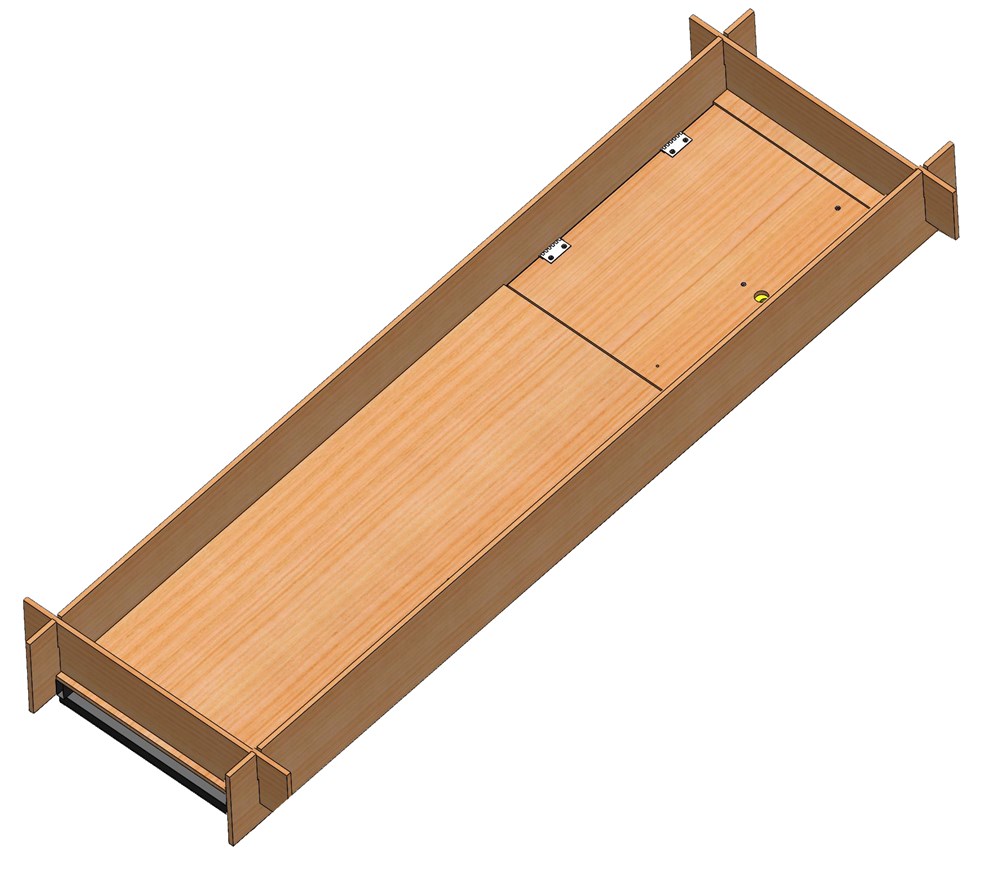

TCERV030 (norme italiane D.LGS.81/08) Piano di lavoro con una sola botola, telaio in acciaio e piano in legno con fermapiedi e gancio antivento.

Consiste in un telaio inferiore che fornisce un sicuro piano di appoggio realizzato in acciaio resistente agli agenti atmosferici.

Sul telaio è inchiodato un piano di lavoro in legno antisdrucciolo, resistente agli agenti atmosferici e completato da 4 tavole fermapiedi in legno.

Una botola permette un sicuro e veloce passaggio all’interno del trabattello.

Dotato di gancio antivento.

TDING055 (norme italiane D.LGS.81/08) Mezzo piano di base, telaio in acciaio e piano in legno.

Consiste in un telaio inferiore che fornisce un sicuro piano di appoggio per la scaletta di base.

Realizzato in acciaio resistente agli agenti atmosferici.

Sul telaio è inchiodato un piano in legno antisdrucciolo, resistente agli agenti atmosferici.

2 Paraginocchia TCERV530 obbligatori per ogni piano di lavoro aggiuntivo oltre al primo

Scalette interne in alluminio (norme italiane D.LGS.81/08)

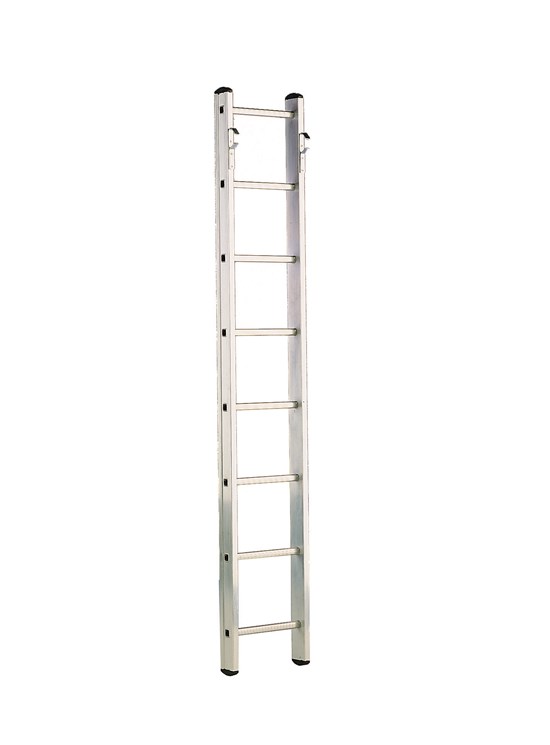

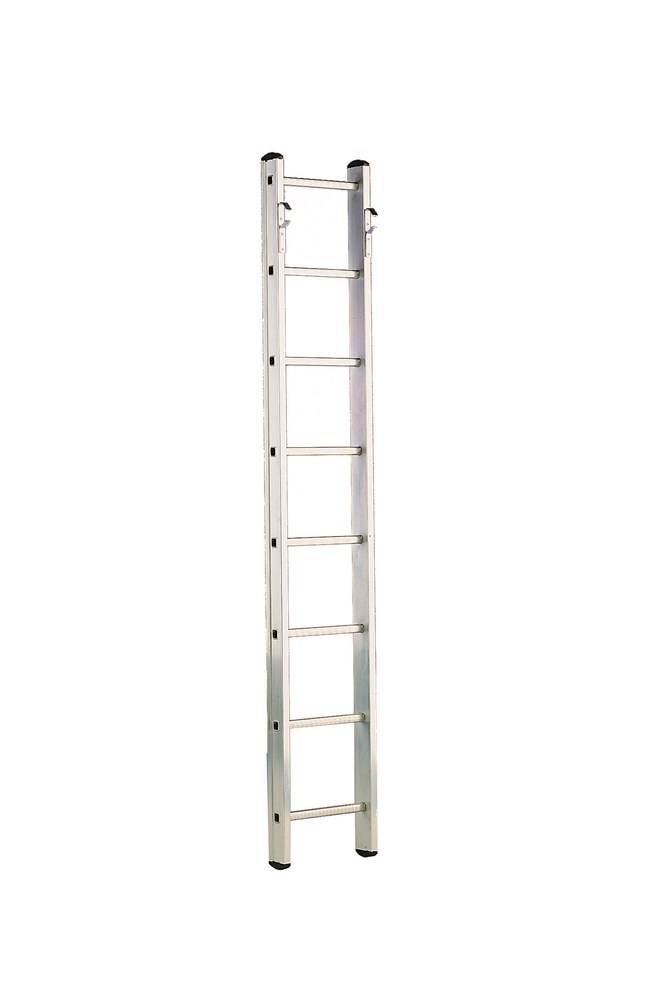

ACERVSCAL1 scaletta singola - 8 pioli - m 2,2

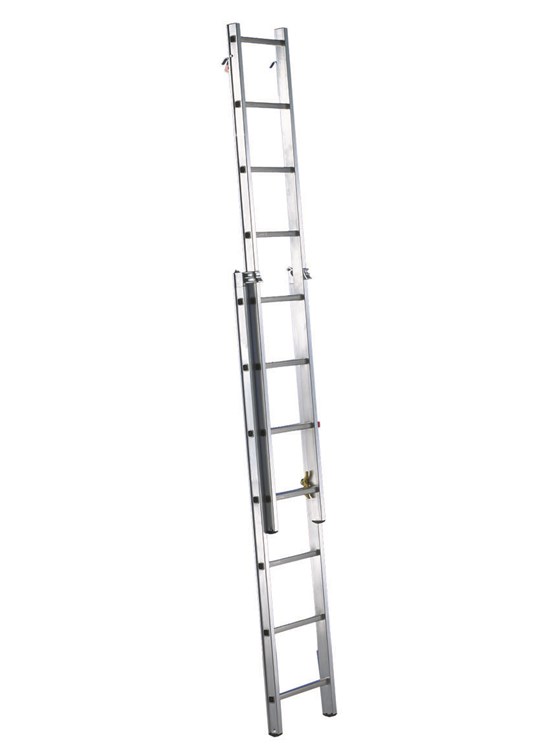

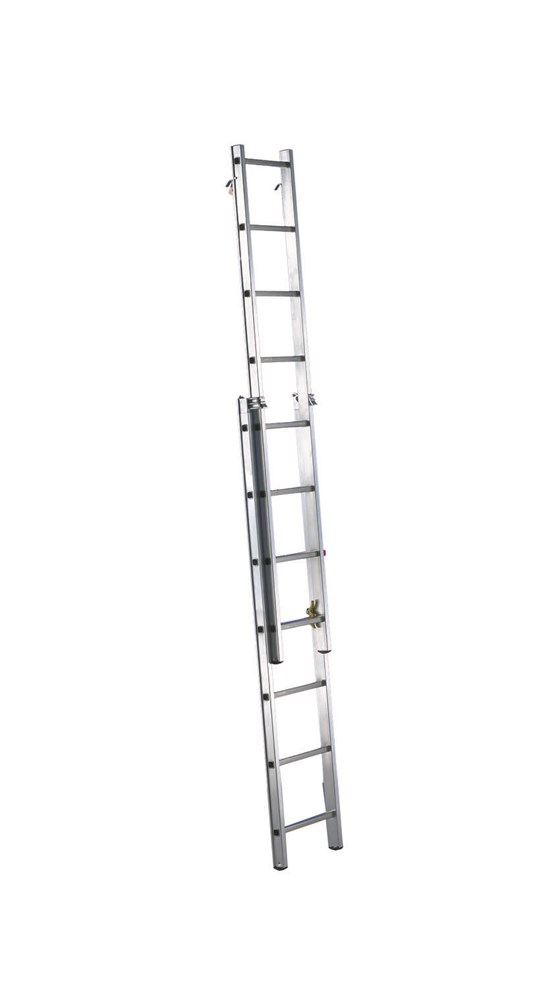

ACERVSCAL2 scaletta doppia - da m 2,2 a m 3,6

Accessori a richiesta

	TANCORAGGIO Gancio di ancoraggio rapido in alluminio regolabile	SHOP
	Contenitore in alluminio che può essere montato ad altezza del viso con l’apposito morsetto. Perfettamente adatto al montaggio su profilo mm 50. Leggero e resistente consente di conservare il manuale ed eventuali documenti di cantiere che rimangono sempre a disposizione e a portata di mano dell’operatore e degli eventuali organi di controllo competenti, evitando multe salate o rimproveri per averlo smarrito o scordato. Il manuale non si rovina anche in caso di maltempo in quanto il contenitore non consente alla pioggia di penetrare all’interno. Anche in caso di carico e scarico da automezzo è resistente agli urti. Peso Kg 1,3 Cod: TCONTENITORE050	SHOP

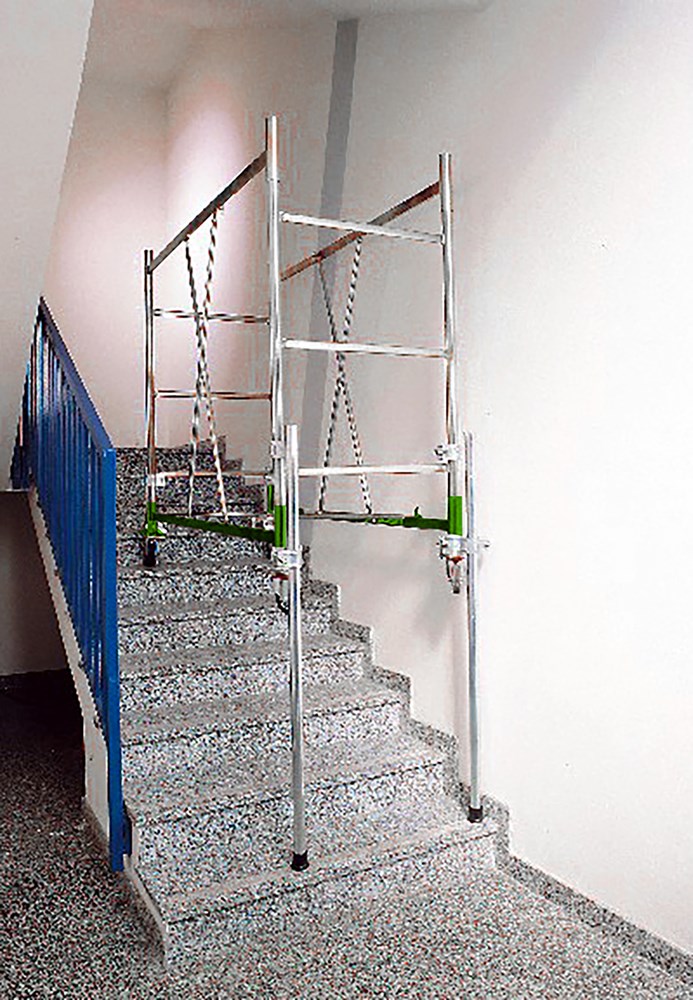

4 gambette regolabili per lavori su scale (dislivello massimo m 1) (cod. TCERV040)

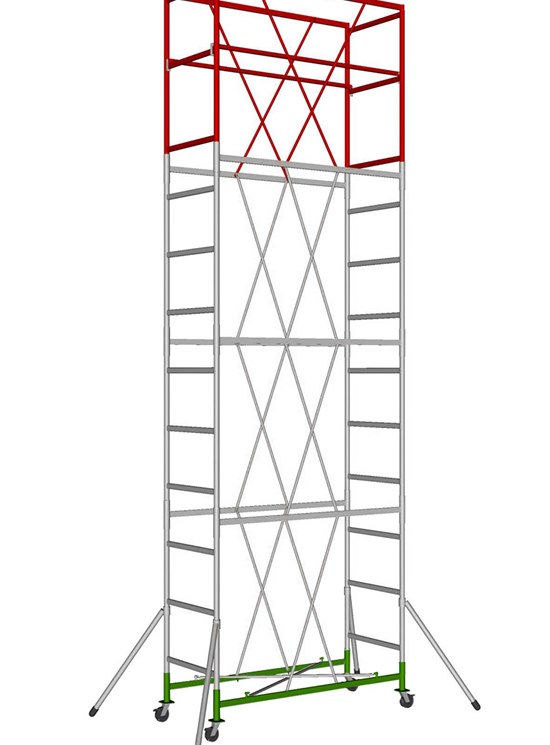

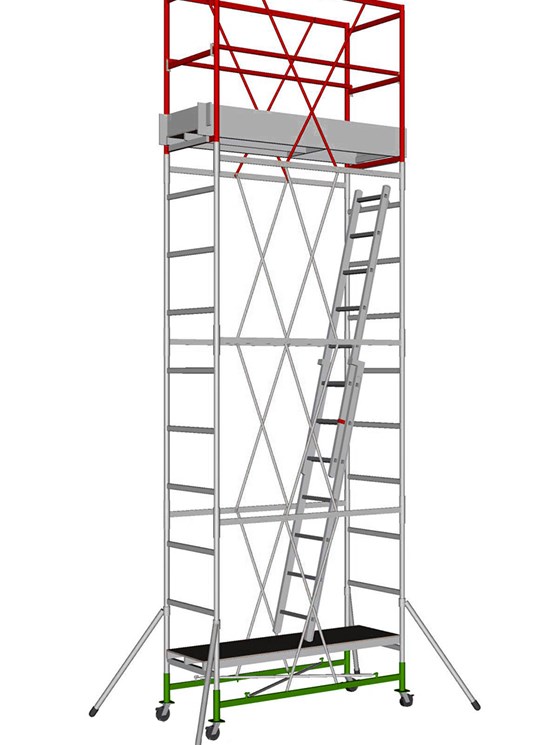

ALTEZZE E CODICI DISPONIBILI: il cliente può scegliere la configurazione più adatta.

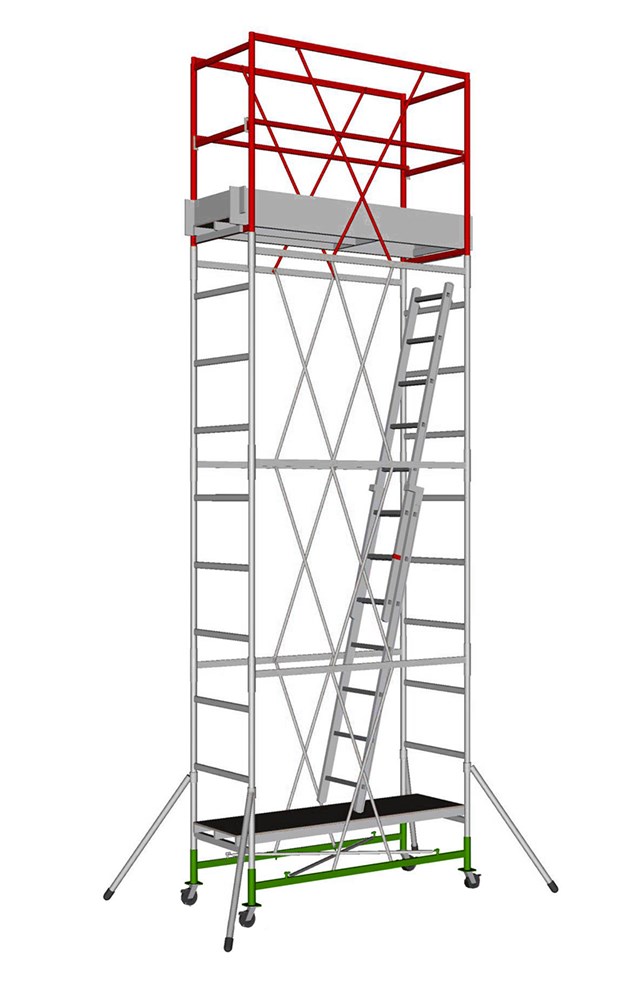

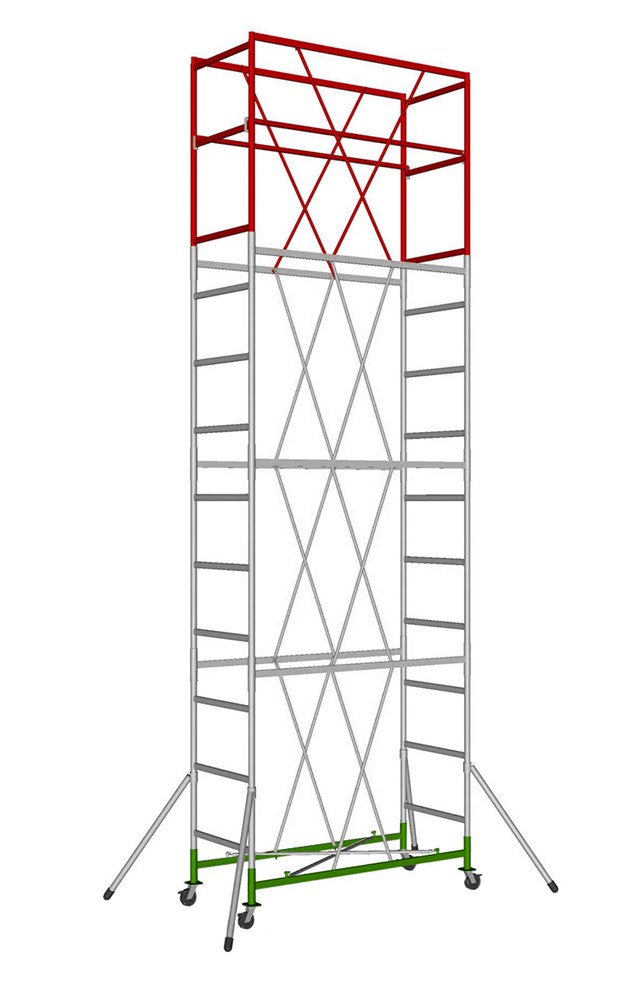

Altezza al piano di lavoro m	Altezza totale m	Altezza di lavoro (alla mano) m	Staffe Stabilizzatrici n.	Campata m 1,20 n.	Ringhiera protezione rossa n.	Solo struttura	Piano di base n.	Piano completo n.	Scalette singole n.	Scalette doppie n.	Struttura FULL OPTIONAL con accessori
0,52	1,90	2,90	4 standard	1	-	ACERV152	-	1	-	-	ACERVC152
1,72	3,10	4,10	4 standard	1	1	ACERV272	-	1	-	-	ACERVC272
2,92	4,60	5,60	4 maggiorate	2	1	ACERV392N	1	1	1	-	ACERVC392N
4,12	6,10	7,10	4 maggiorate	3	1	ACERV512N	1	1	-	1	ACERVC512N

Trabattelli a norma italiana D.Lgs.81/08. L’ancoraggio è obbligatorio oltre 4 m di altezza al piano e i piani intermedi devono essere dotati di fermapiedi.

Normative e collaudi

Cervino è costruito in conformità al D.LGS81/2008 per l'utilizzo nei luoghi di lavoro.
La portata di Kg 150 è stata collaudata positivamente.
Cervino può essere usato senza ancoraggio fino a m 1,72 di altezza al piano di lavoro.

Oltre questa altezza il trabattello va ancorato a struttura fissa.

Con l'aggiunta di 4 staffe maggiorate optional Cervino può essere usato senza ancoraggio fino a m 2,92 di altezza al piano di lavoro.

Oltre questa altezza il trabattello va ancorato a struttura fissa.

Il trabattello è stato sottoposto a test interni fra i quali test di portata e di ribaltamento, documentati e certificati per poterne dichiarare la conformità al D.Lgs.81/2008 come indicato

dalla guida tecnica INAIL del 2022
