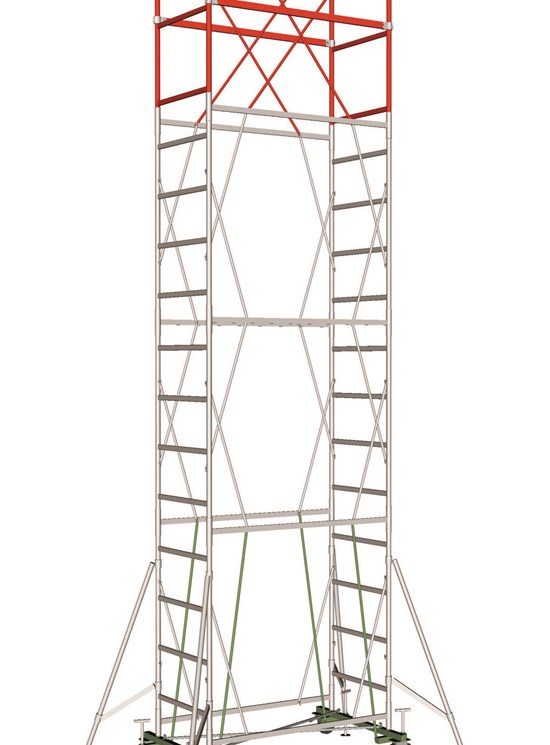

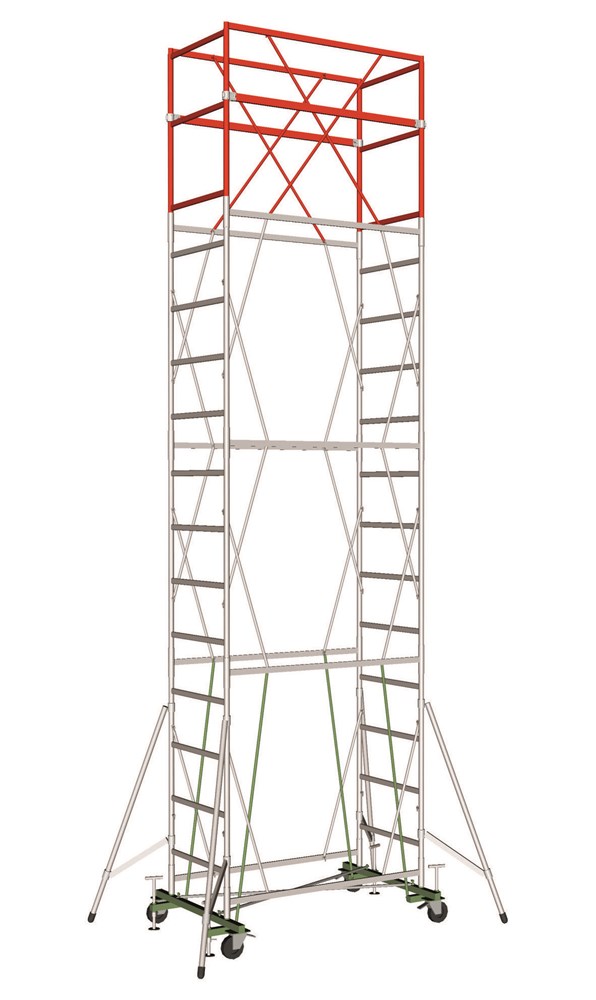

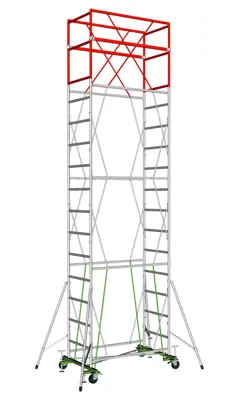

Trabattello Dingo

m 1,60x0,80 - altezza max m 7,60

Indica gli anni di validità della garanzia

Indica la portata massima, totale o al mq (area piano di calpestio). Eventuali piani di calpestio e scalette sono considerati parte della struttura stessa e non ne influenzano la portata

Indica il numero di persone che possono salire contemporaneamente sulla struttura

Tutti i nostri prodotti sono conformi all’utilizzo secondo il nuovo Decreto Legislativo sulla sicurezza n. 81 del 9 aprile 2008

Indica che il prodotto in acciaio é conforme alla normativa europea sulla saldatura

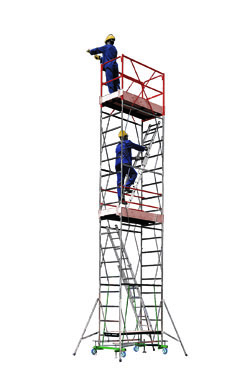

Ideale per uso professionale

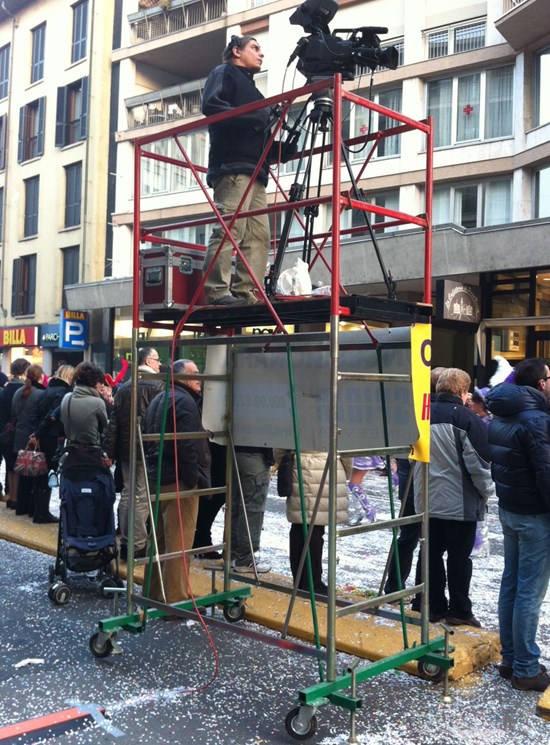

Trabattello di dimensioni intermedie ottimo per uso sia interno che esterno

Trabattello in acciaio FE360 zincato elettroliticamente contro la ruggine.

Offre grandissima sicurezza di lavoro e facilità di montaggio senza attrezzi.

Le crociere formano una struttura staticamente perfetta che non può subire torsioni anche a grandi altezze, fornendo inoltre un ampio spazio di lavoro in facciata.
In certe condizioni e con l'aggiunta di un accessorio, può essere anche usato come sistema di accesso e di sbarco in quota (tetto, copertura, piano).

CARATTERISTICHE TECNICHE

Altezze componibili: da m 1,90 a m 7,60
Ingombro: m 1,60 x 0,80
Portata max: kg 200/m² (incluse 2 persone - piani e scalette esclusi)
Campata: altezza m 1,50 - peso kg 24

Elementi costruttivi

MONTANTI in tubo di acciaio tondo Ø mm 38
ZINCATURA non inquinante come da Direttiva 2002/95/CE (RoSH)
SALDATURE certificate ENISO14732 - ENISO9606-01

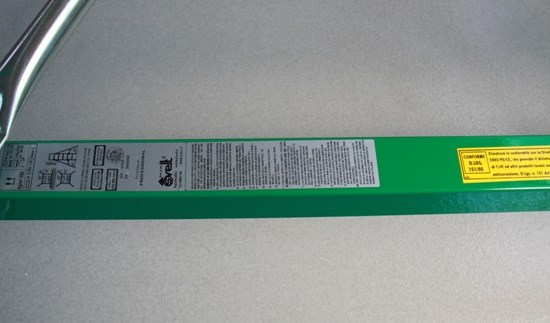

CORREDO: ogni trabattello è dotato di manuale ed etichette di istruzioni
CERTIFICATO di costruzione a norme: contenuto nel manuale d'uso e manutenzione

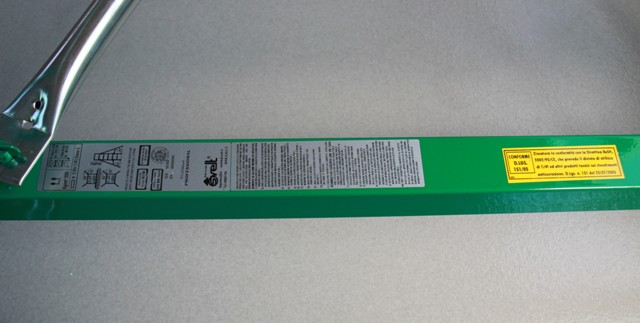

MARCATURA: tutti i componenti sono marchiati con anno di fabbricazione e logo Svelt

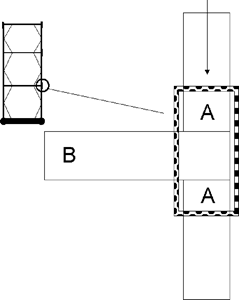

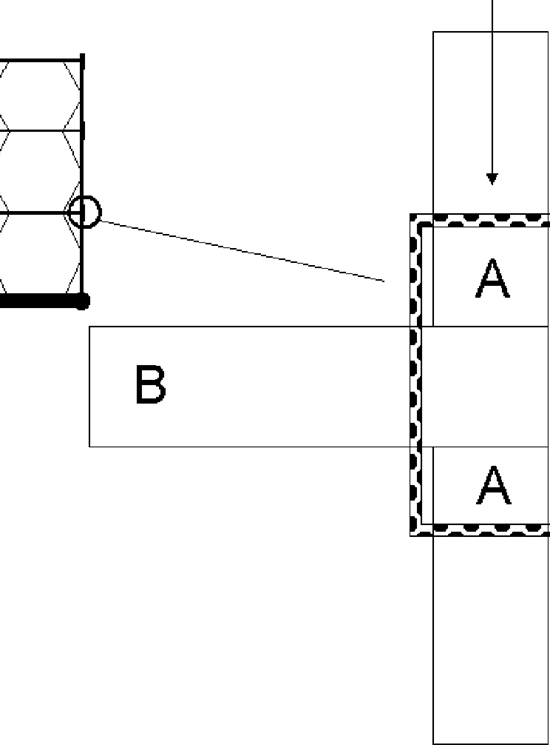

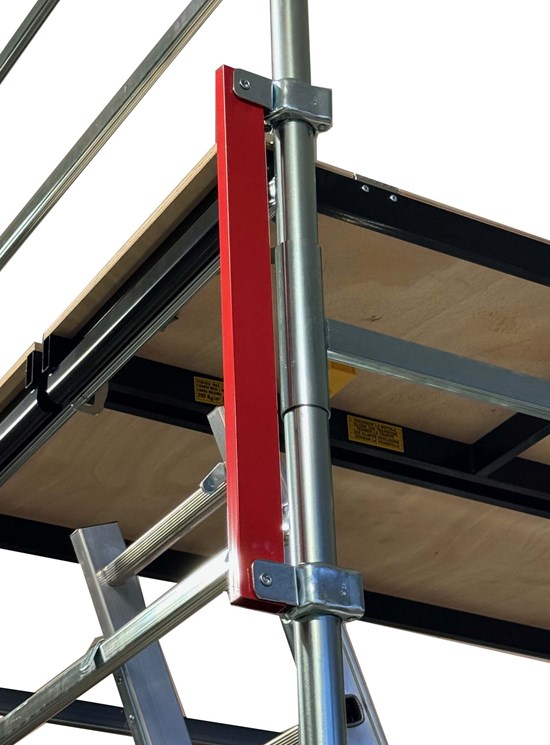

La spalla A viene inserita nel tubo davanzale B, andando a comprimerlo.

La compressione di tutti gli elementi “spalla” e “davanzale” conferisce al trabattello maggior stabilità mano a mano che si cresce in altezza.

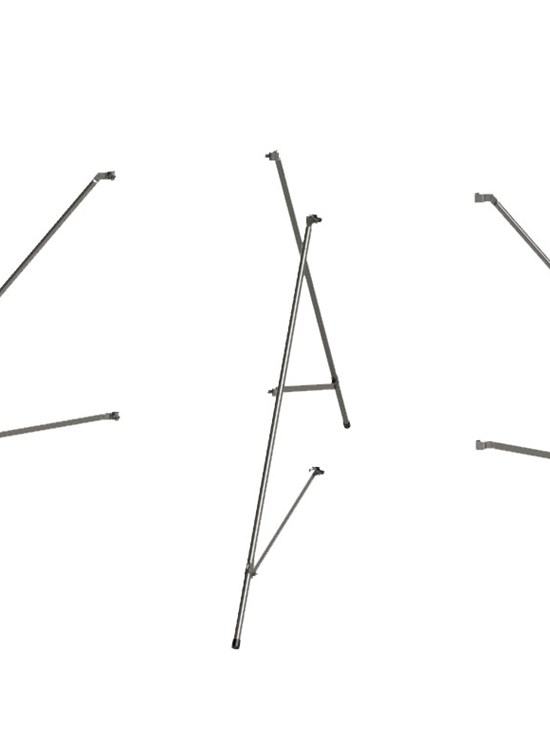

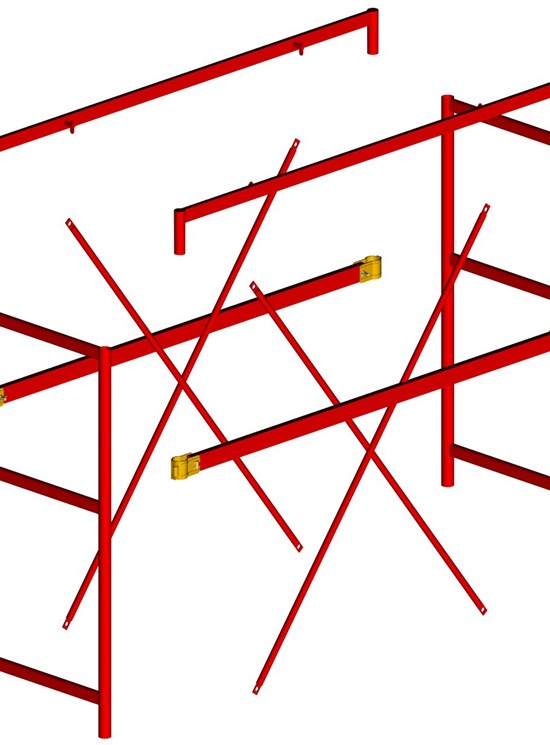

La posizione delle crociere forma, in ogni campata del trabattello, 12 triangoli isostatici e indeformabili, che ne evitano la torsione e la flessione anche a grande altezza.

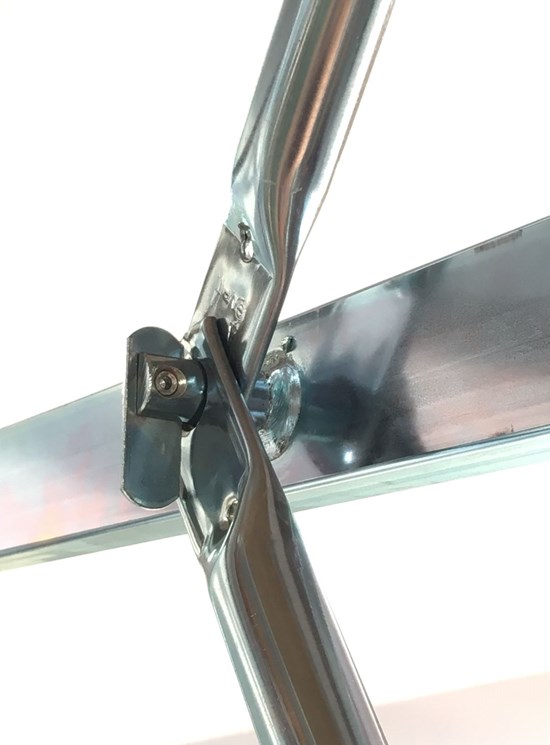

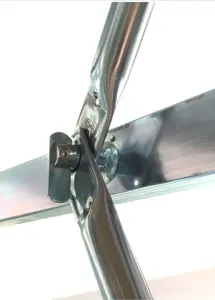

L’inserimento rapido delle crociere avviene tramite i nottolini saldati ai davanzali.

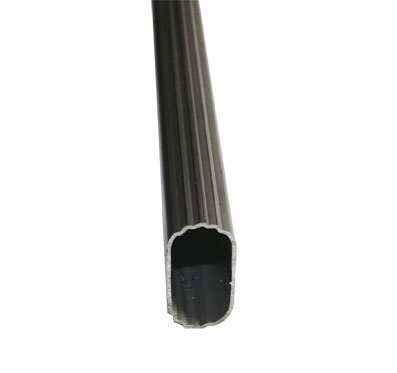

I Pioli Zigrinati Antisdrucciolo conferiscono un appoggio stabile per mani e piedi

I componenti hanno colore diverso per aiutare l’operatore ad individuare gli elementi per il montaggio e a capire se il trabattello è montato correttamente:

La base è verde
I terminali e i parapetti sono rossi.
Gli elementi intermedi delle campate sono zincati argento

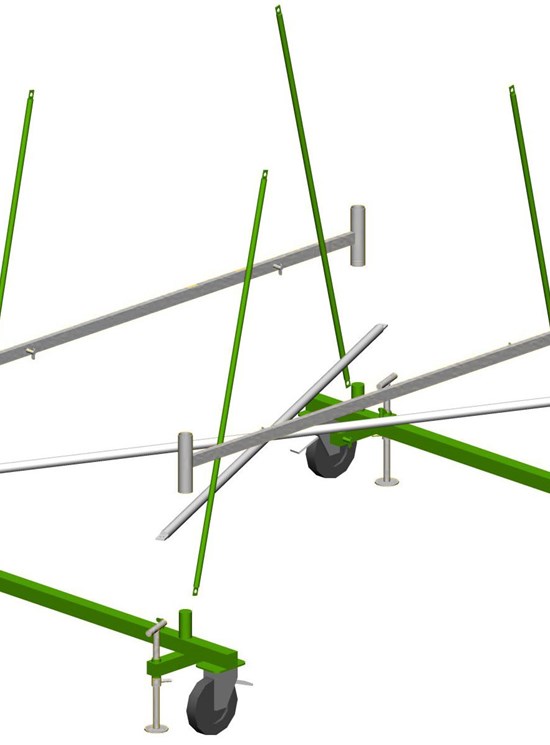

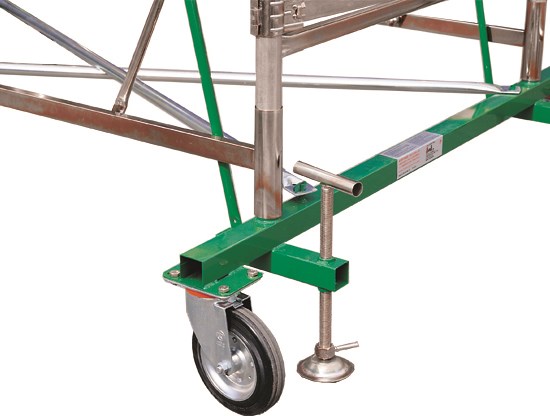

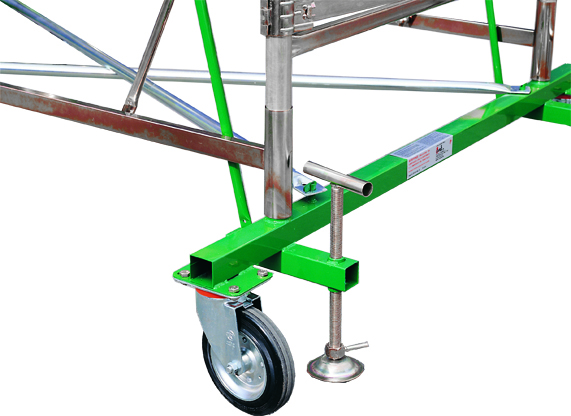

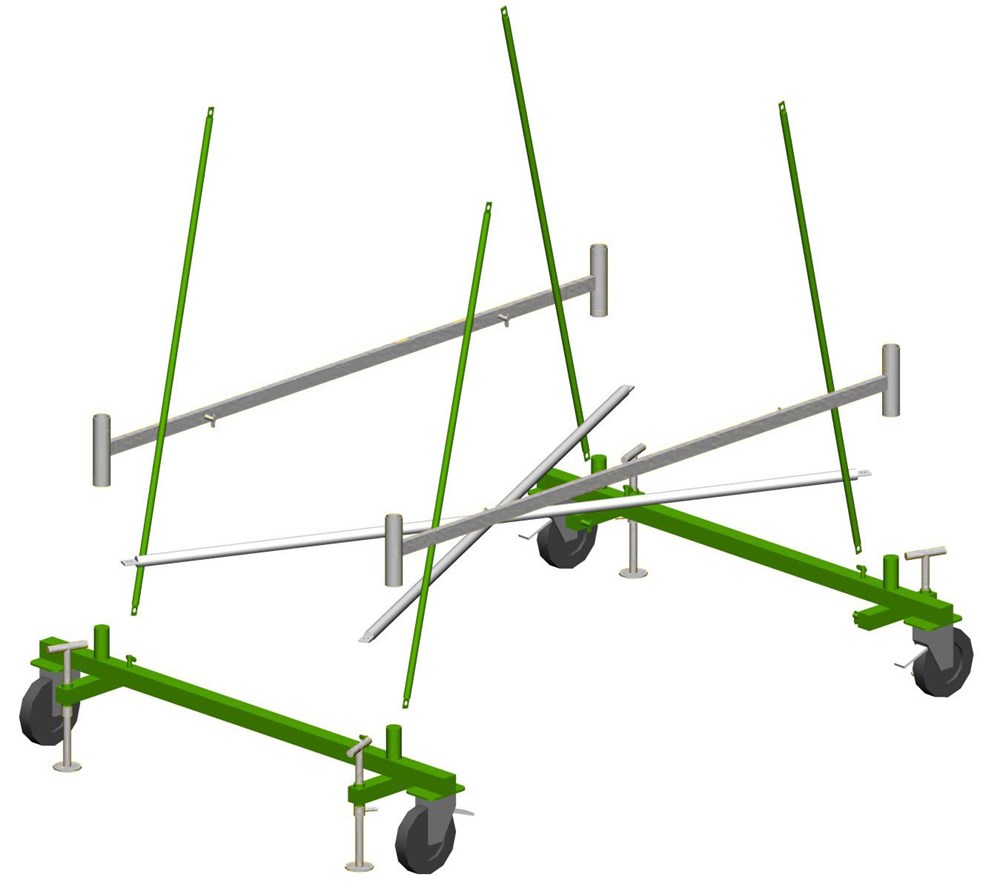

Base componibile TDING010EN (norme italiane D.LGS.81/08) - minimo ingombro può essere montata senza viti né di attrezzi. Composta da:

n.2 elementi di base verdi verniciati con polveri epossidiche
n.4 tiranti verdi di base verdi verniciati con polveri epossidiche

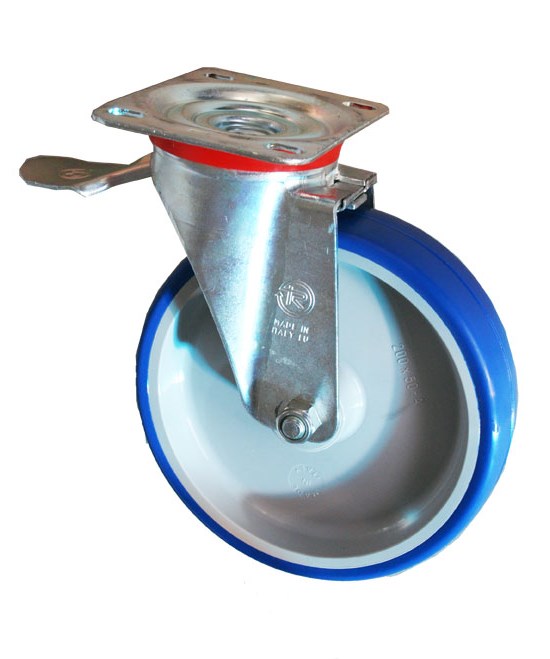

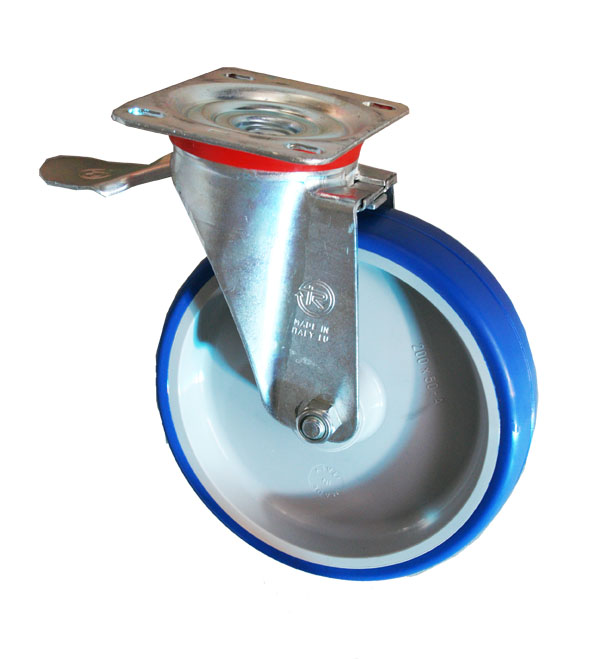

n.4 ruote in nylon con copertura in poliuretano iniettato antimpronta, diametro 150 mm, dotate di freno a pedale
n.4 livellatori per dislivelli o marciapiedi

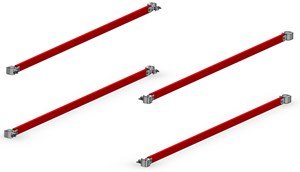

n.2 crociere di base
n.2 davanzali

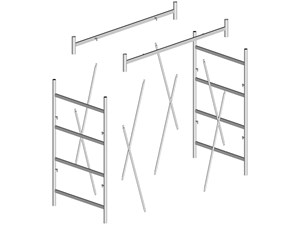

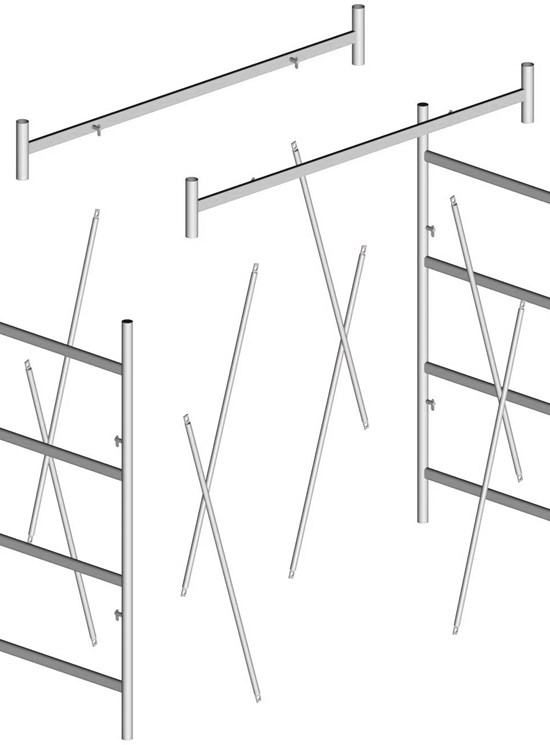

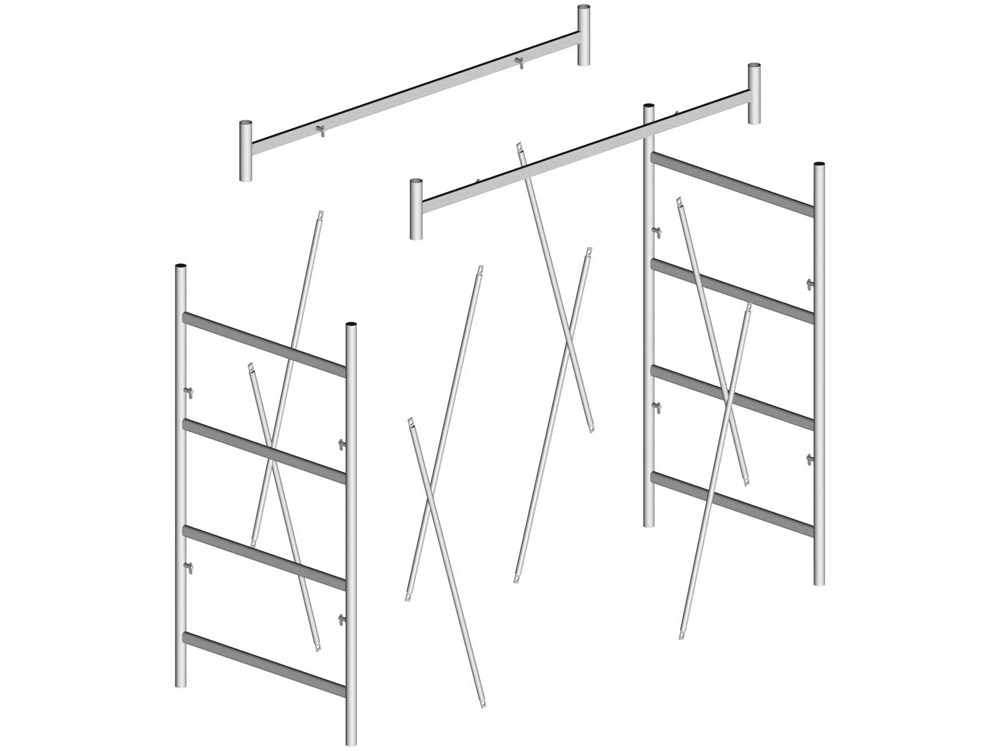

Campata m 1,50 composta da:

2 davanzali
2 spalle da m 1,50 (4 pioli antisducciolo)
8 corciere

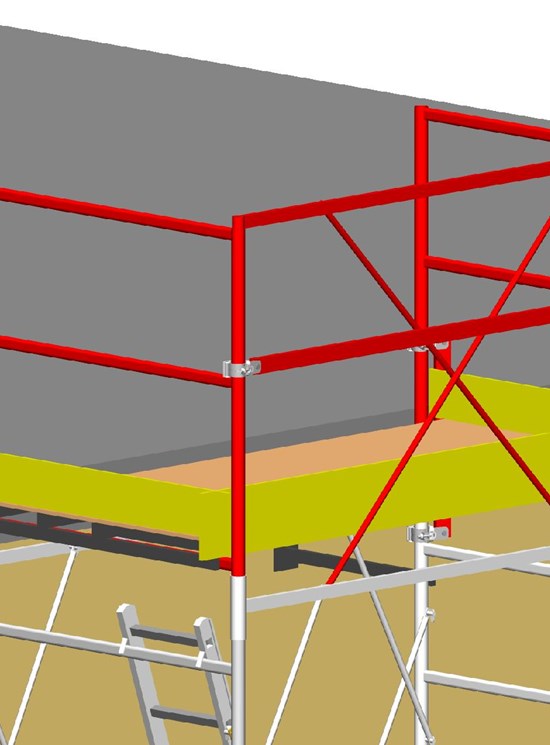

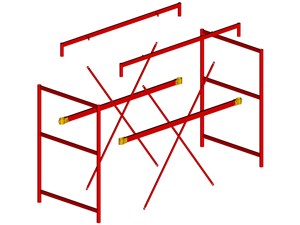

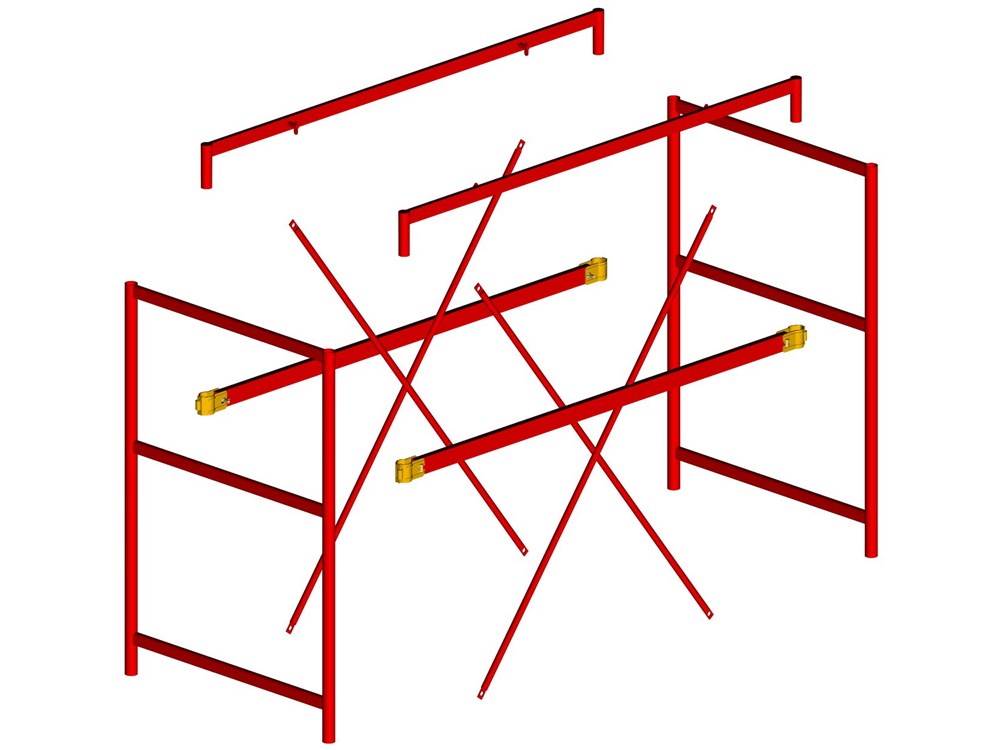

Ringhiera di protezione rossa terminale TDING000 composta da:

2 davanzali rossi
2 spalle rosse (3 pioli)
4 crociere rosse
2 parapetti rossi

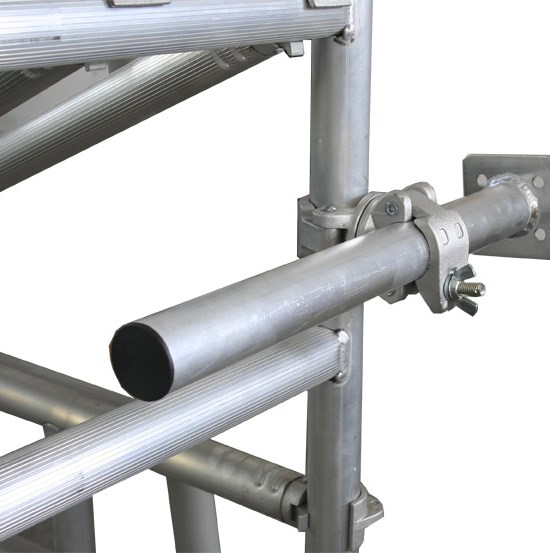

Staffa TPROF020EN:

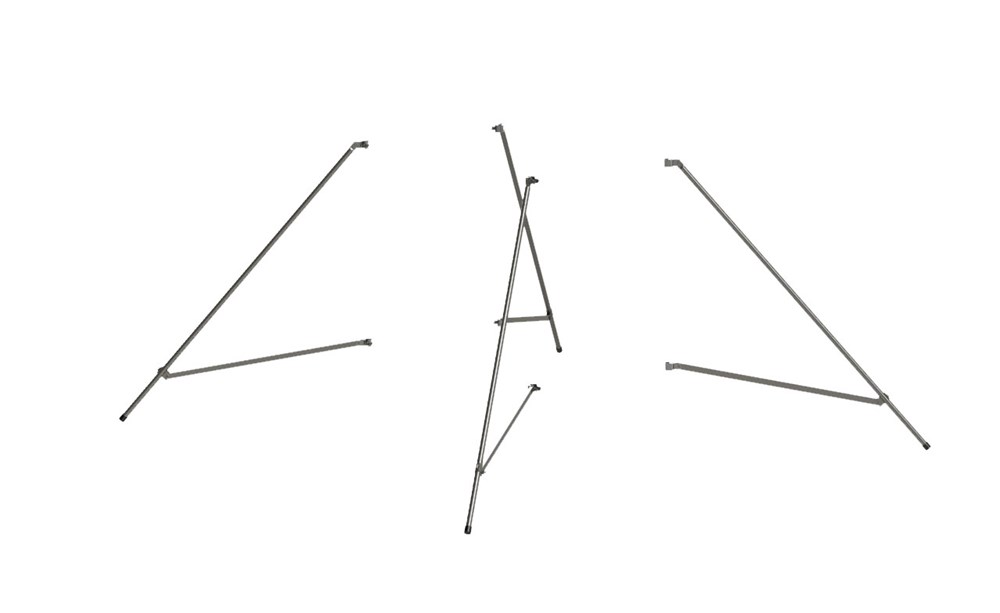

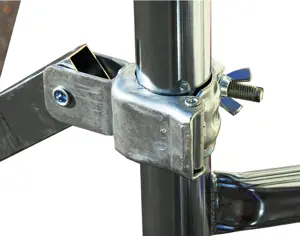

Obbligatorie 4 staffe stabilizzatrici in acciaio con morsetti a montaggio rapido

Accessori a richiesta

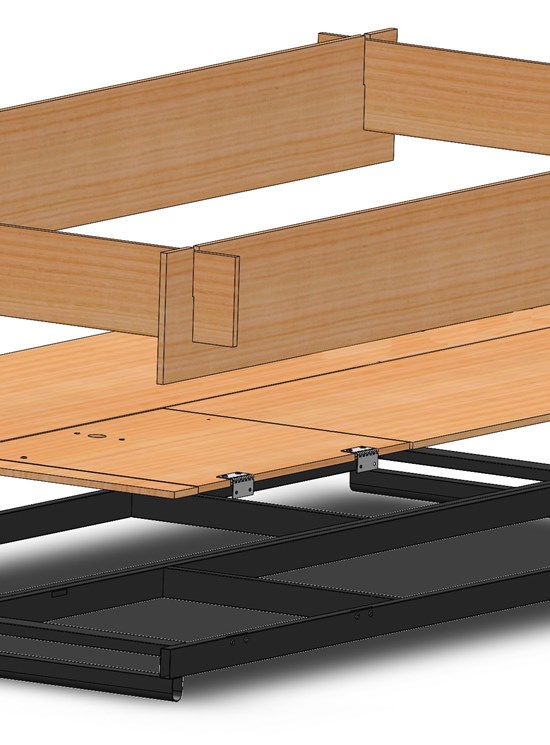

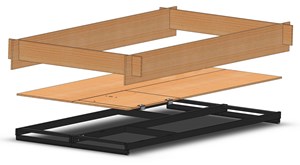

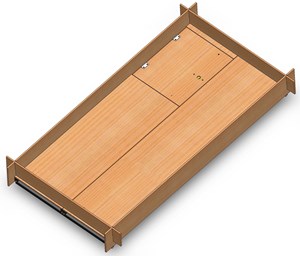

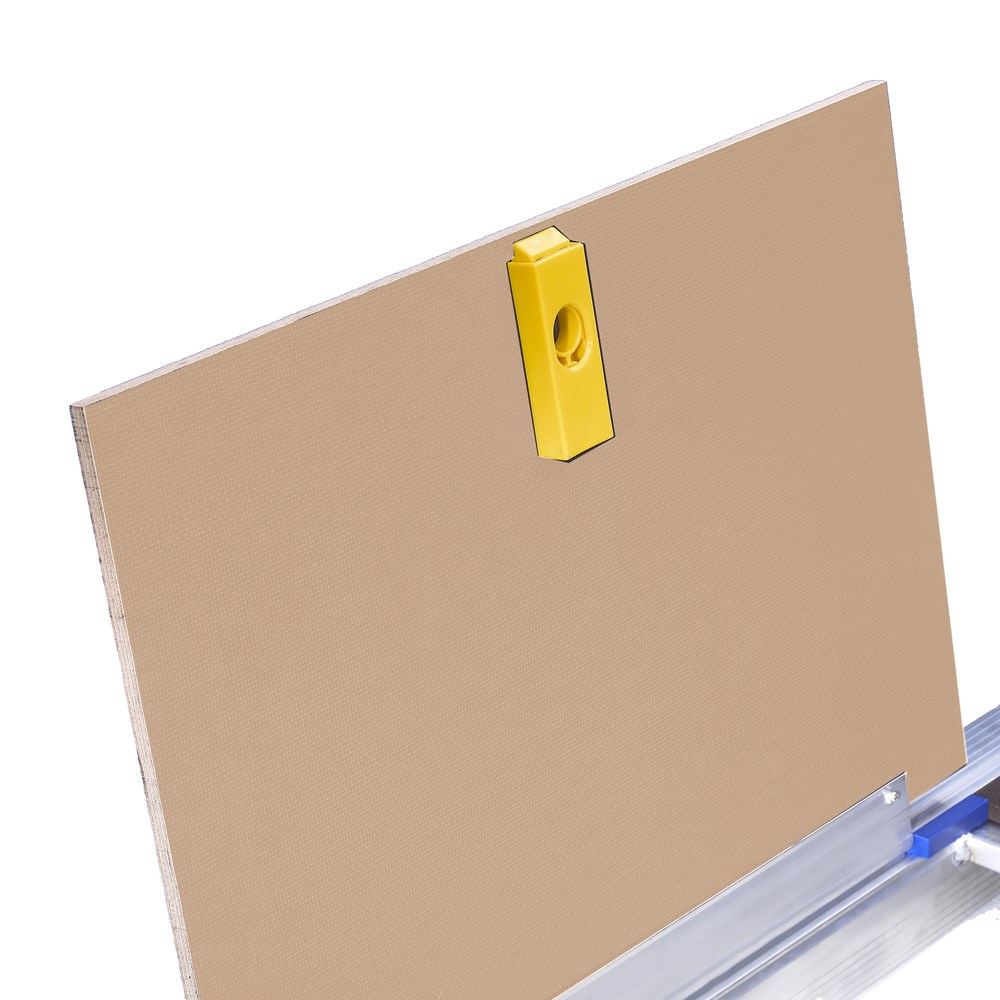

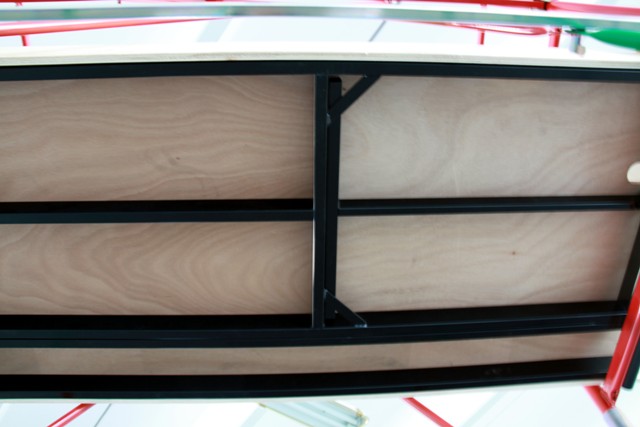

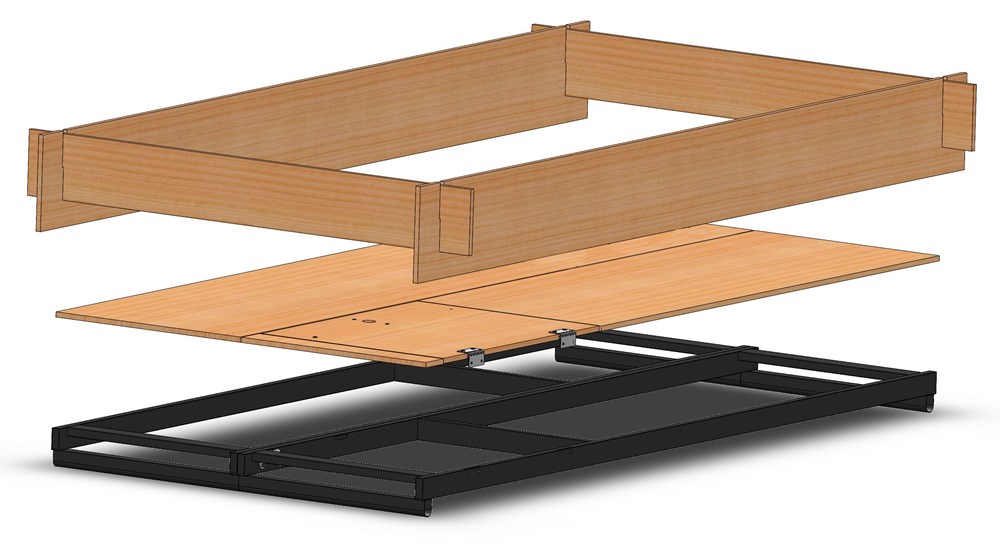

TDING045 (norme italiane D.LGS.81/08) Piano di lavoro intermedio o terminale con una sola botola, telaio in acciaio e piano in legno con fermapiedi e gancio antivento.

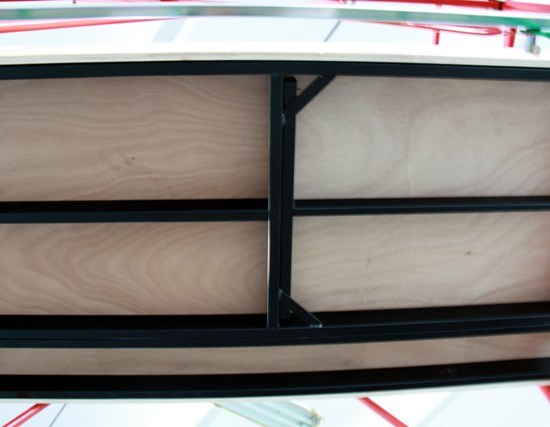

Consiste in due telai indipendenti inferiori che forniscono un sicuro piano di appoggio realizzato in acciaio verniciato resistente agli agenti atmosferici.

Sui telai sono inchiodati due piani di lavoro in legno antisdrucciolo, resistenti agli agenti atmosferici e completati da 4 tavole fermapiedi in legno.

Una botola con cerniera e serratura permette un sicuro e veloce passaggio degli addetti all’interno del trabattello.

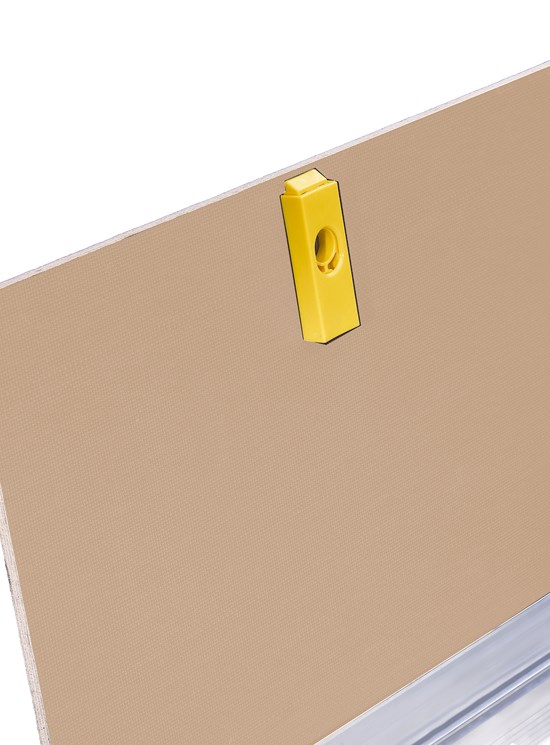

Dotato di gancio antivento.

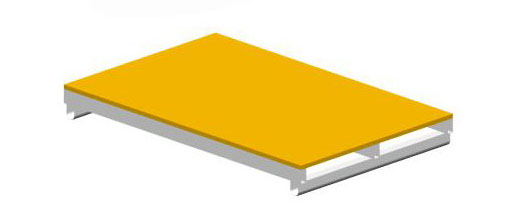

TDING056 (norme italiane D.LGS.81/08) Mezzo piano di base, telaio in acciaio e piano in legno.

Consiste in un telaio inferiore che fornisce un sicuro piano di appoggio per la scaletta di base.

Realizzato in acciaio resistente agli agenti atmosferici.

Sul telaio è inchiodato un piano in legno antisdrucciolo, resistente agli agenti atmosferici.

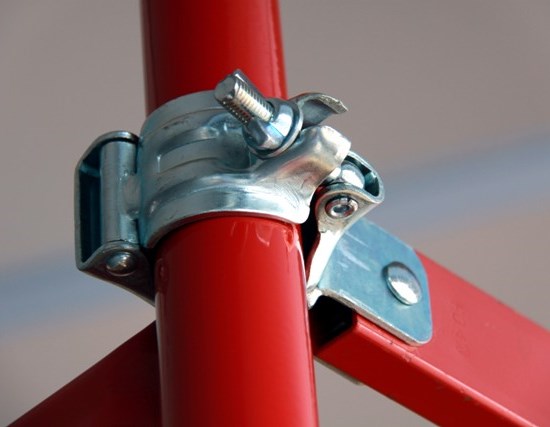

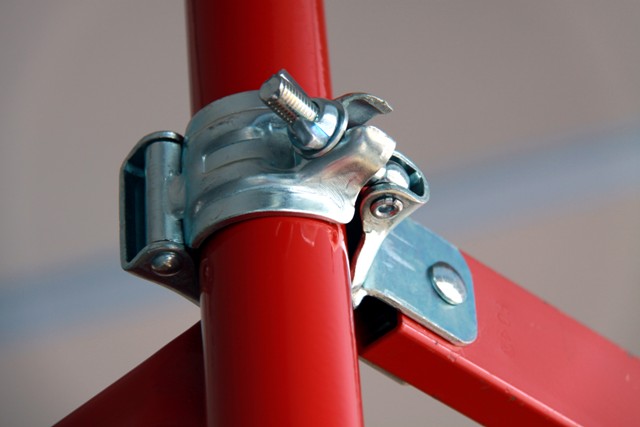

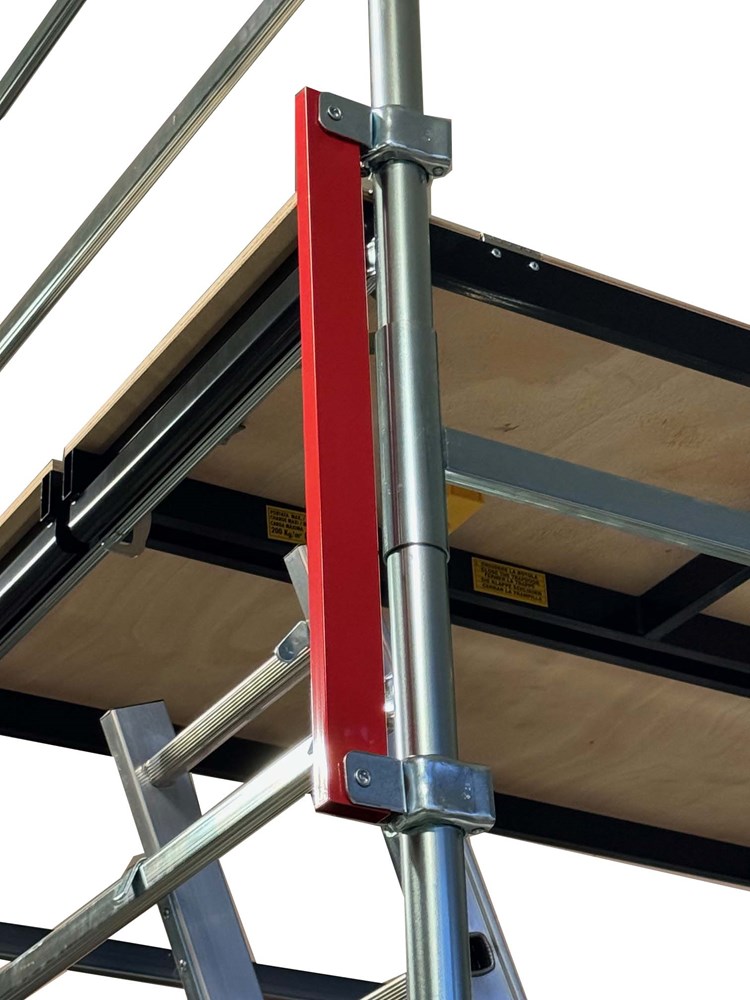

Parapetto TDING065EN con morsetto a montaggio rapido (4 obbligatori per ogni piano di lavoro)

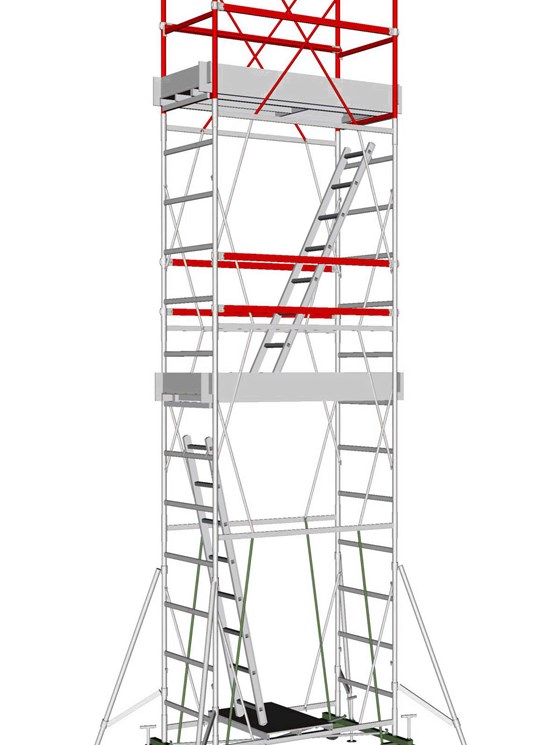

Scalette interne in alluminio (norme italiane D.LGS.81/08)

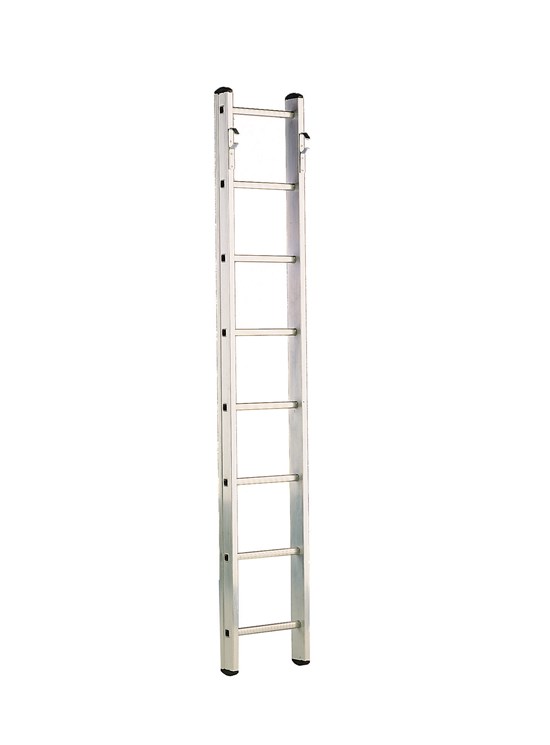

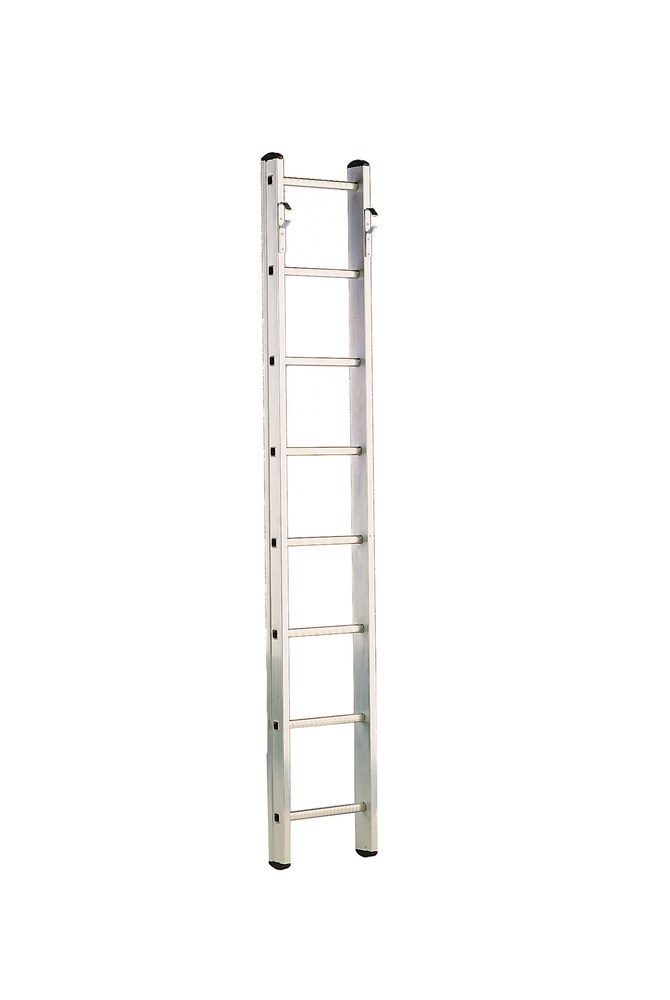

ADINGSCAL1 scaletta singola - 8 pioli - m 2,2

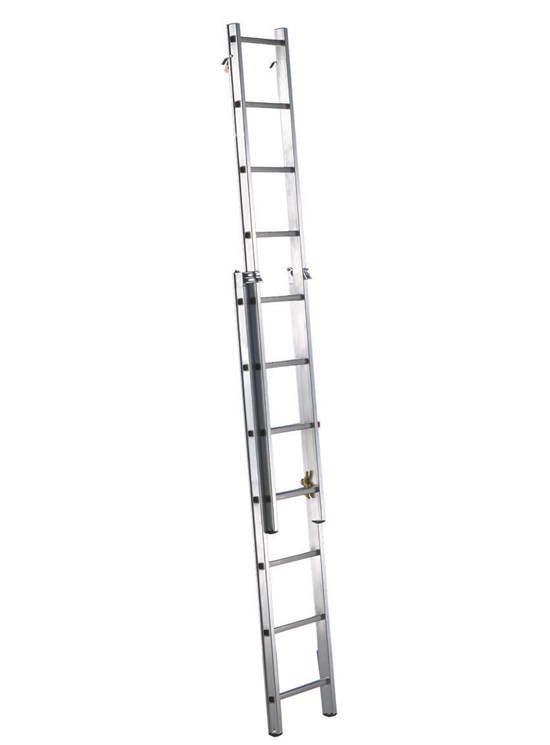

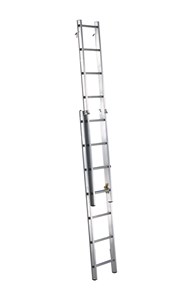

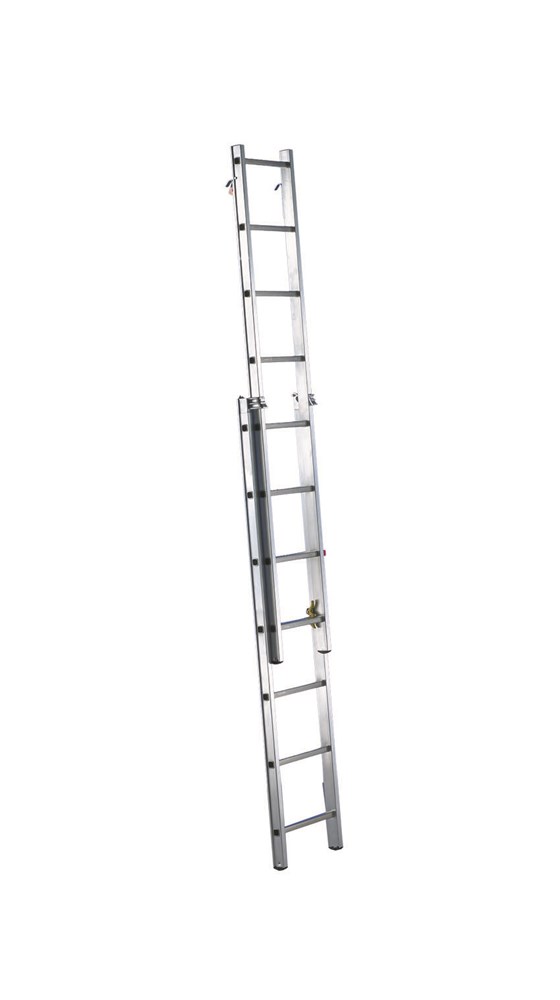

ADINGSCAL2 scaletta doppia - da m 2,2 a m 3,6

	TANCORAGGIO Gancio di ancoraggio rapido in alluminio regolabile	SHOP
	Contenitore in alluminio che può essere montato ad altezza del viso con l’apposito morsetto. Perfettamente adatto al montaggio su profilo mm 50. Leggero e resistente consente di conservare il manuale ed eventuali documenti di cantiere che rimangono sempre a disposizione e a portata di mano dell’operatore e degli eventuali organi di controllo competenti, evitando multe salate o rimproveri per averlo smarrito o scordato. Il manuale non si rovina anche in caso di maltempo in quanto il contenitore non consente alla pioggia di penetrare all’interno. Anche in caso di carico e scarico da automezzo è resistente agli urti. Peso Kg 1,3 Cod: TCONTENITORE050	SHOP

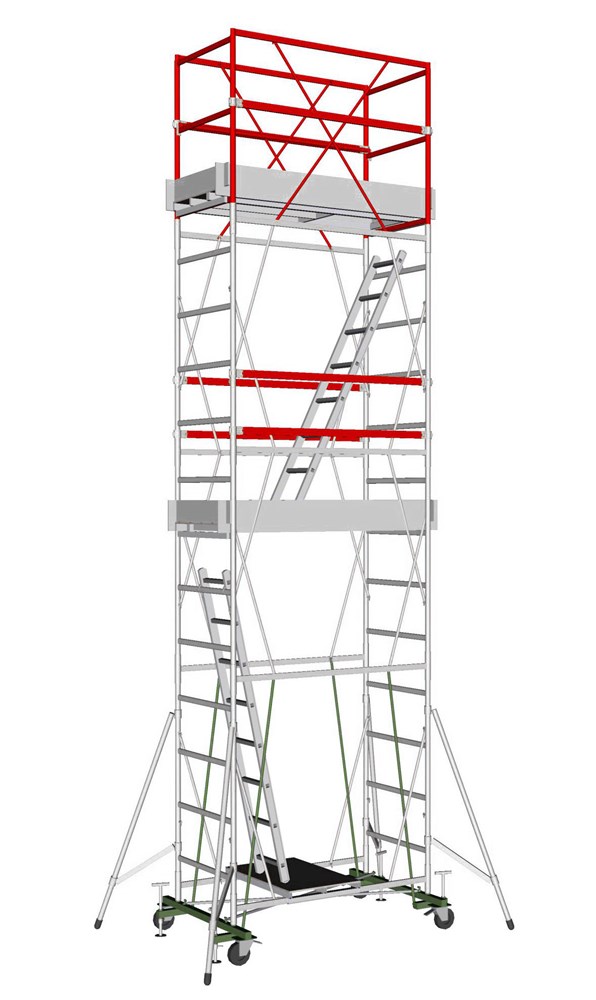

ALTEZZE E CODICI DISPONIBILI: il cliente può scegliere la configurazione più adatta.

Altezza al piano di lavoro m	Altezza totale m	Altezza di lavoro (alla mano) m	Staffe Stabilizzatrici n.	Campata m 1,50 n.	Ringhiera protezione rossa n.	Solo struttura	Piano di base n.	Piani completi n.	Parapetti aggiuntivi n.	Scalette singole n.	Scalette doppie n.	Struttura FULL OPTIONAL con accessori
0,90	1,90	2,90	-	1	-	ADING190	-	1	-	-	-	ADINGC190
2,10	3,10	4,10	-	1	1	ADING310	-	1	-	-	-	ADINGC310
3,60	4,60	5,60	4	2	1	ADING460	1	1	-	-	1	ADINGC460
5,10	6,10	7,10	4	3	1	ADING610	1	2	4	1	1	ADINGC610
6,60	7,60	8,60	4	4	1	ADING760	1	2	4	1	2	ADINGC760

Trabattelli a norma italiana D.Lgs.81/08. L’ancoraggio è obbligatorio oltre 4 m di altezza al piano e i piani intermedi devono essere dotati di fermapiedi.

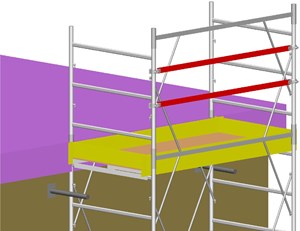

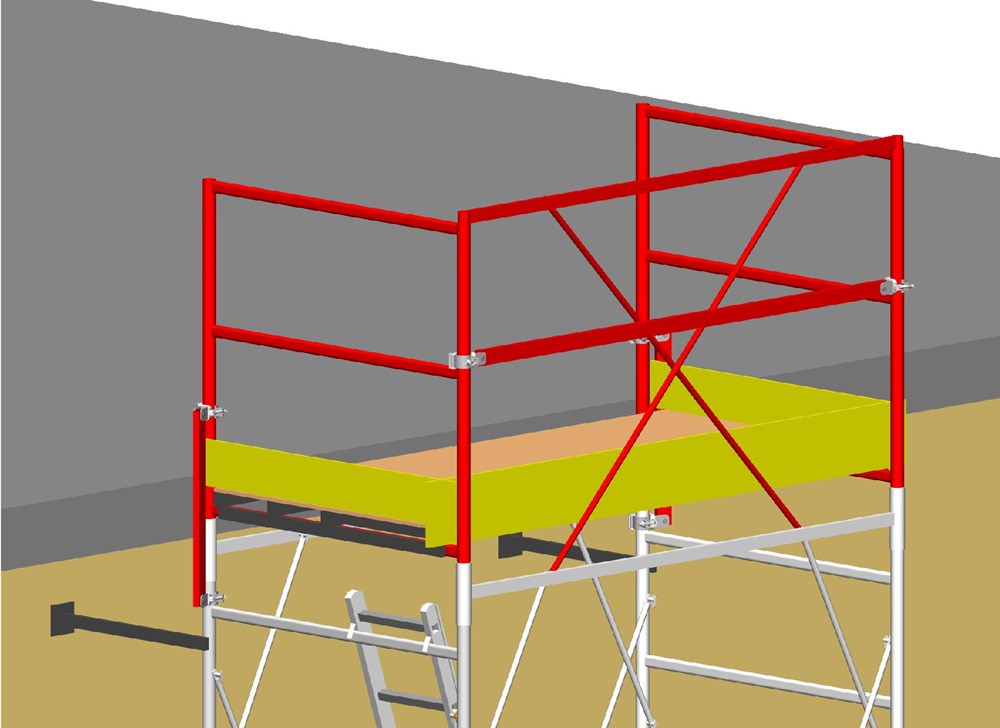

Sbarco su tetti e coperture

Tutti i trabattelli DINGO sono certificati da SVELT secondo D.LGS. 81/2008 per lo sbarco su tetti e coperture.

Il sistema di sbarco è riportato nel manuale d'uso.

1) Ancorare il trabattello alla facciata

2) Togliere le crociere nel lato dello sbarco

3) Utilizzando il kit sbarco coperture collegare la sezione superiore con quella inferiore. Il kit evita lo sfilo accidentale della sezione superiore (cod. ADINGCOPERTURE)
