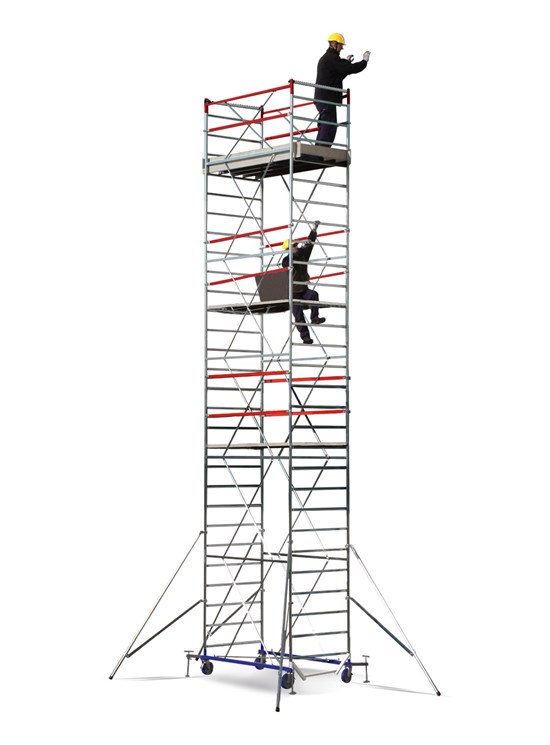

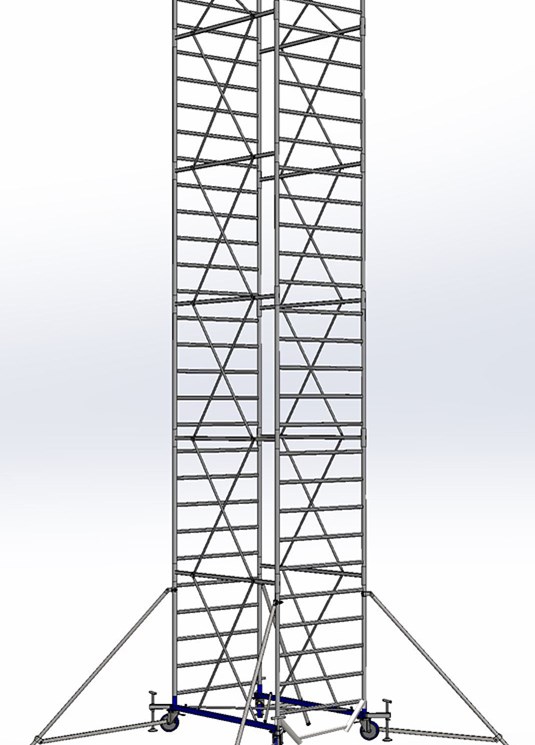

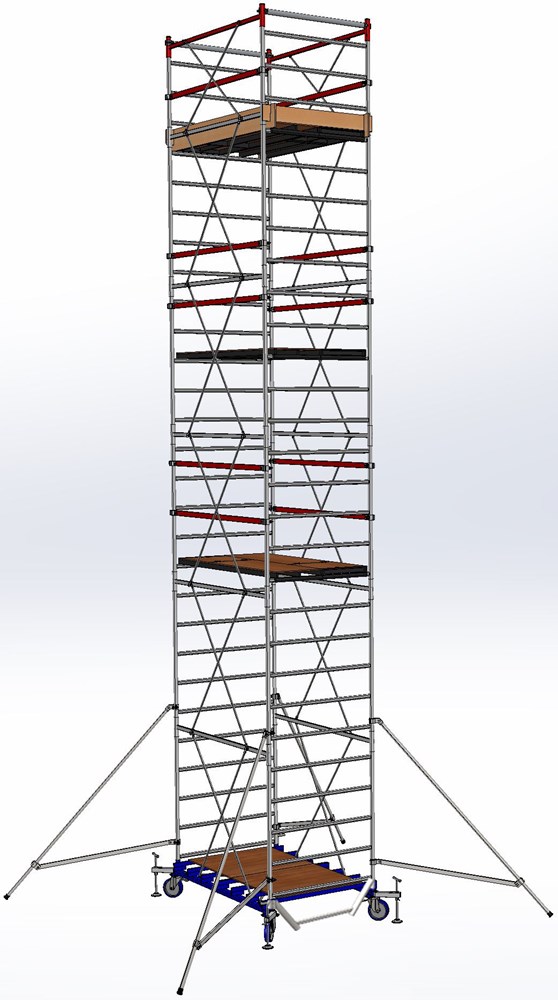

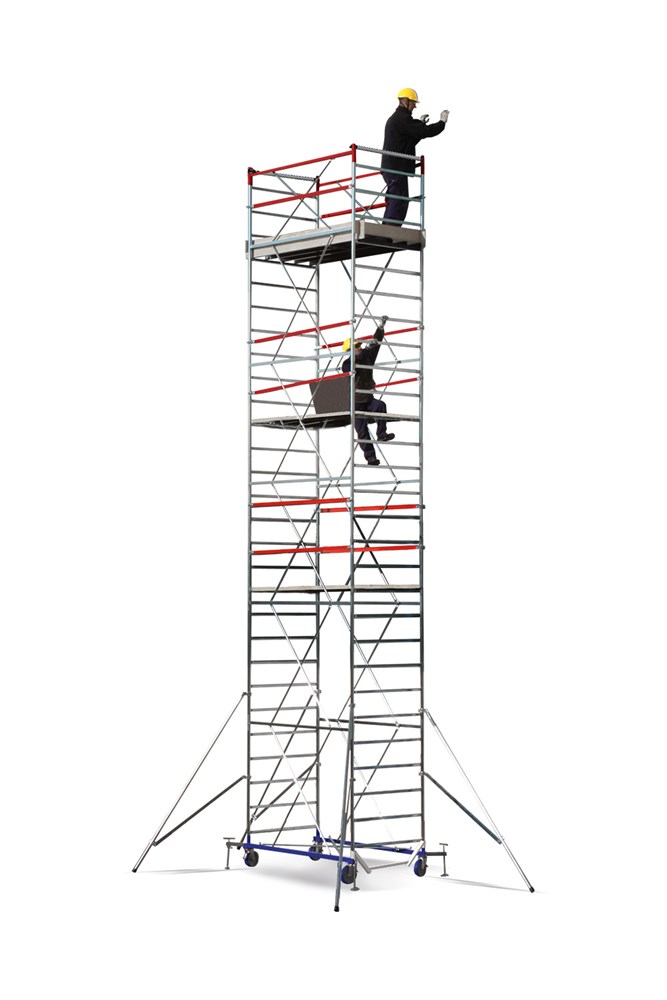

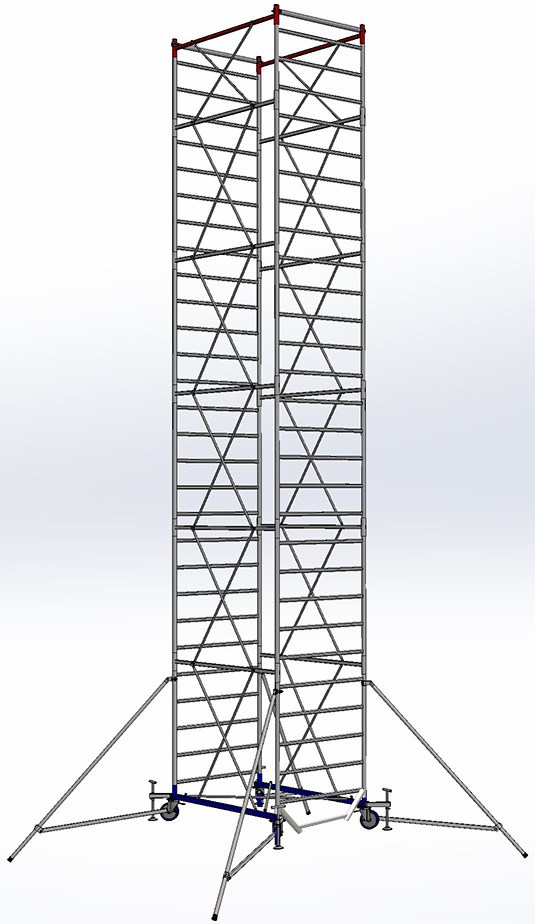

Trabattello Eurotech 1

m 2,00x1,20 - altezza max m 13,90
Garanzia 5 anni
Indica gli anni di validità della garanzia
Portata 200 kg/m2
Indica la portata massima, totale o al mq (area piano di calpestio). Eventuali piani di calpestio e scalette sono considerati parte della struttura stessa e non ne influenzano la portata
Portata 2 persone
Indica il numero di persone che possono salire contemporaneamente sulla struttura
Conforme D.Lgs. 81/08
Tutti i nostri prodotti sono conformi all’utilizzo secondo il nuovo Decreto Legislativo sulla sicurezza n. 81 del 9 aprile 2008
ISO 9000
Indica che il prodotto in acciaio é conforme alla normativa europea sulla saldatura
Norme UNIEN 1004.1.2 Europee
Indica conformità agli standard qualitativi europei in termini di dimensionamenti e resistenza
Politecnico MI
Indica che il prodotto è stato certificato del Politecnico di Milano secondo le norme europee UNIEN131-1-2-3-4 (scale), UNIEN14183 (sgabelli) o UNIEN1004 (trabattelli)
Ideale per uso professionale

Trabattello in acciaio zincato a norme europee UNIEN1004.1.2. Progettato per risparmiare tempo di montaggio.

Il trabattello EUROTECH è certificato a norme europee UNIEN1004-1-2 in tutte le configurazioni riportate sul manuale
Trabattello in acciaio FE360 zincato elettroliticamente contro la ruggine.
Offre grandissima sicurezza di lavoro e facilità di montaggio.
Le crociere formano una struttura staticamente perfetta che non può subire torsioni anche a grandi altezze, fornendo inoltre un ampio spazio di lavoro in facciata.
Le spalle che presentano una distanza tra i poli zigrinati di 30 cm per una comoda salita dell’operatore.
Le crociere di base sono uguali a tutte le altre.
Con questo trabattello non è obbligatorio utilizzare le scalette interne per l’accesso agli impalcati.
Certificato a norme europee EN1004-1-2 può essere usato senza ancoraggio e senza dispositivo anticaduta fino a 12 m al piano all'interno di edifici e 8 m al piano all'esterno.
Può essere anche usato come sistema di accesso e di sbarco in quota (tetto, copertura, piano).

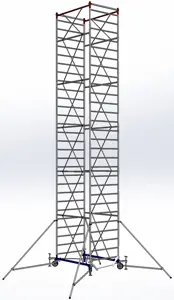

Altezze componibili da m 1,90 a m 13,90
Ingombro m 2,00x1,20
Portata max kg 200/m² (comprese 2 persone) Classe 3
Campata 5 pioli altezza m 1,50 - peso kg 30
½  campata 3 pioli altezza m 0,90 - peso kg 21

Elementi costruttivi
  • MONTANTI in tubo di acciaio tondo Ø mm 45
  • ZINCATURA non inquinante come da Direttiva 2002/95/CE (RoSH)
  • SALDATURE certificate ENISO14732 - ENISO9606-01
  • CORREDO: ogni trabattello è dotato di manuale ed etichette di istruzioni
  • CERTIFICATO di costruzione a norme: contenuto nel manuale d'uso e manutenzione
  • MARCATURA: tutti i componenti sono marchiati con anno di fabbricazione e logo Svelt
  • La spalla A viene inserita nel tubo davanzale B, andando a comprimerlo.
   La compressione di tutti gli elementi “spalla” e “davanzale”  conferisce al trabattello maggior stabilità mano a mano che si cresce in altezza.

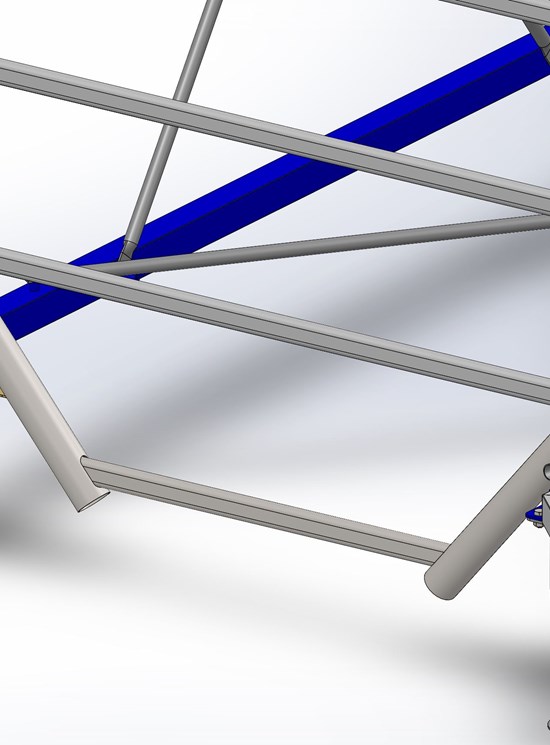

  • La posizione delle crociere forma, in ogni campata del trabattello, 8 triangoli isostatici e indeformabili, che ne evitano la torsione e la flessione anche a grande altezza.

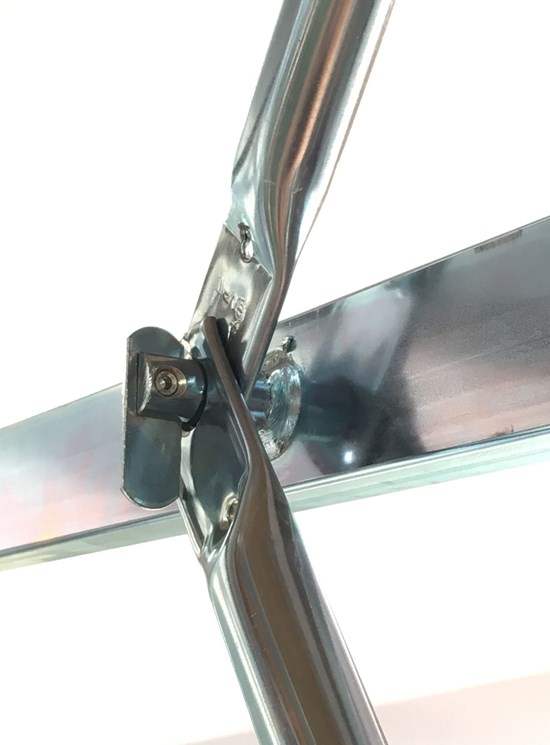

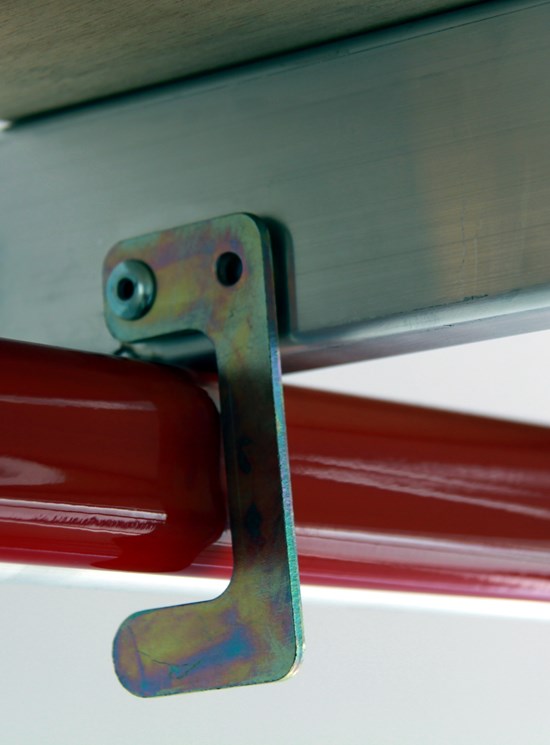

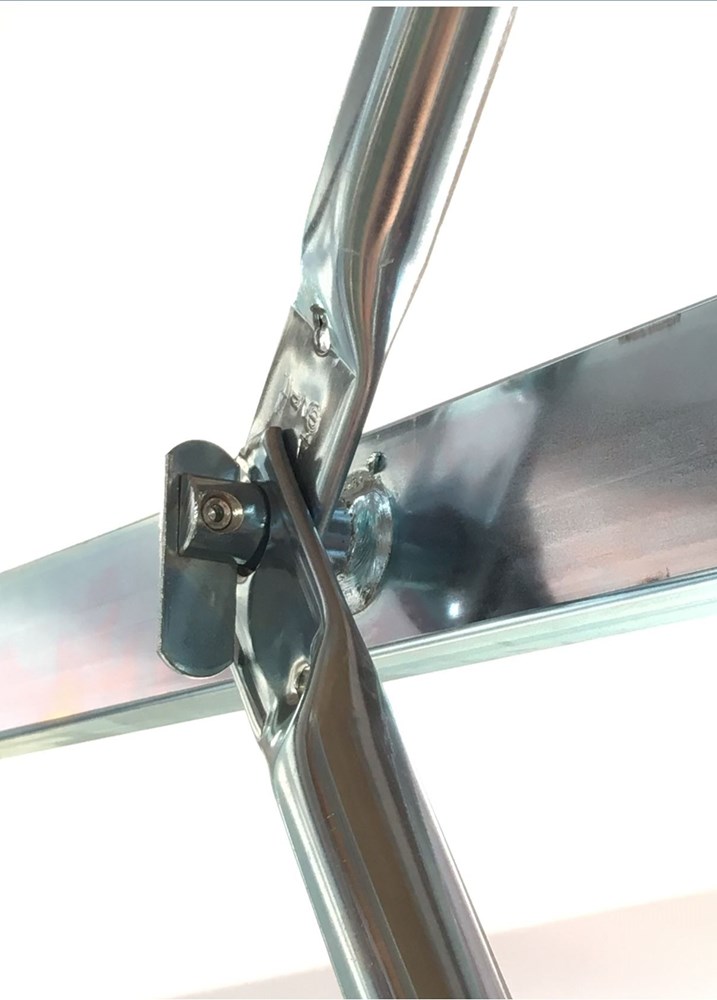

  • L’inserimento rapido delle crociere avviene tramite i nottolini saldati ai davanzali.

  • I Pioli Zigrinati Antisdrucciolo conferiscono un appoggio stabile per mani e piedi
.
  • I componenti hanno colore diverso per aiutare l’operatore ad individuare gli elementi per il montaggio e a capire se il trabattello è montato correttamente:
  1. La base è blu
  2. I terminali e i parapetti sono rossi.
  3. Gli elementi intermedi delle campate sono zincati argento

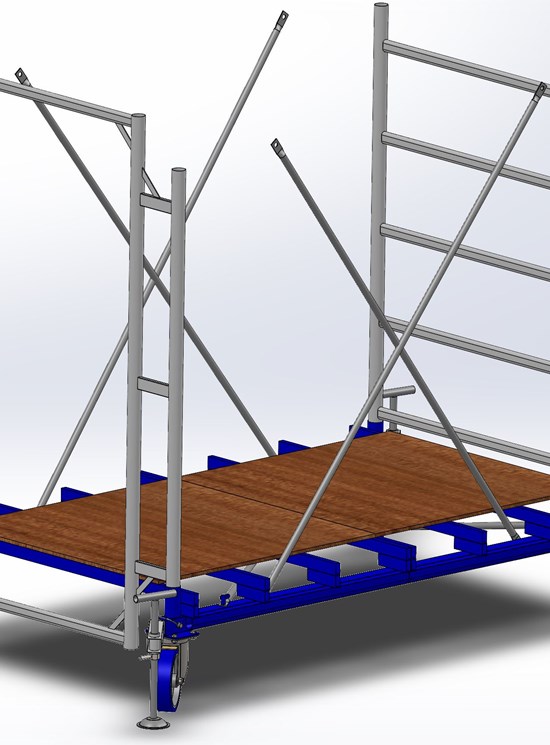

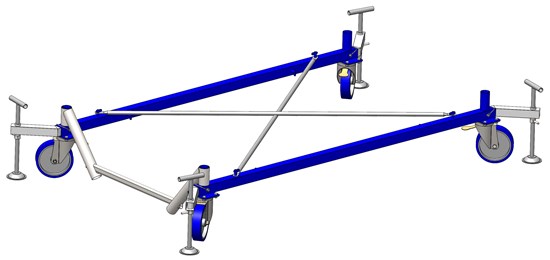

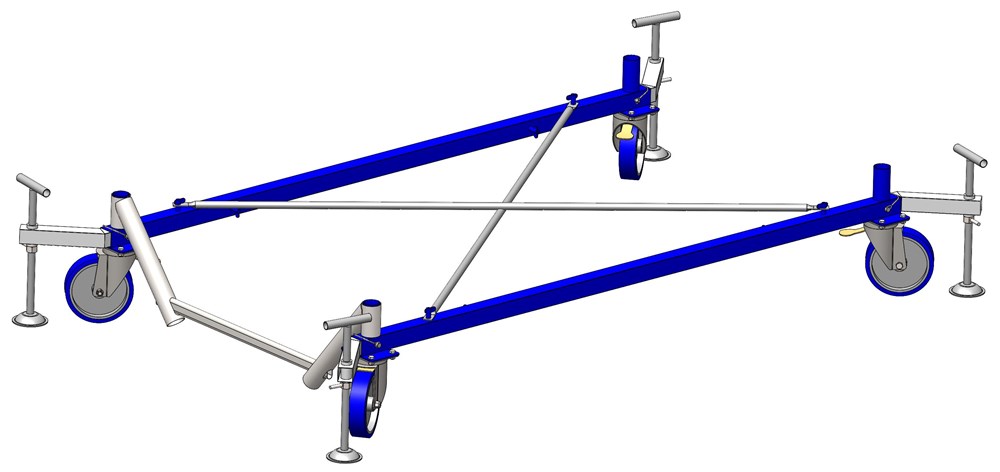

Base componibile TTECH1P2 (norme europee UNIEN1004.1.2) - minimo ingombro può essere montata senza viti né di attrezzi. Composta da:
  • n.2 elementi di base blu verniciati con polveri epossidiche.

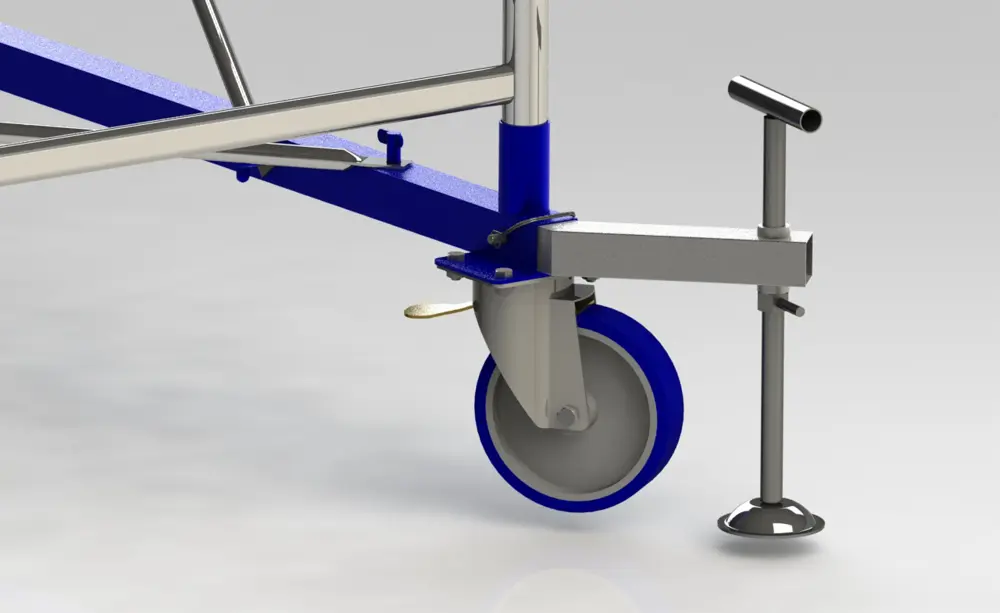

  • n.4 ruote in nylon con copertura in poliuretano iniettato antimpronta, diametro 200 mm, dotate di freno a pedale
  • n.4 livellatori per dislivelli o marciapiedi
  • n.2 crociere di base

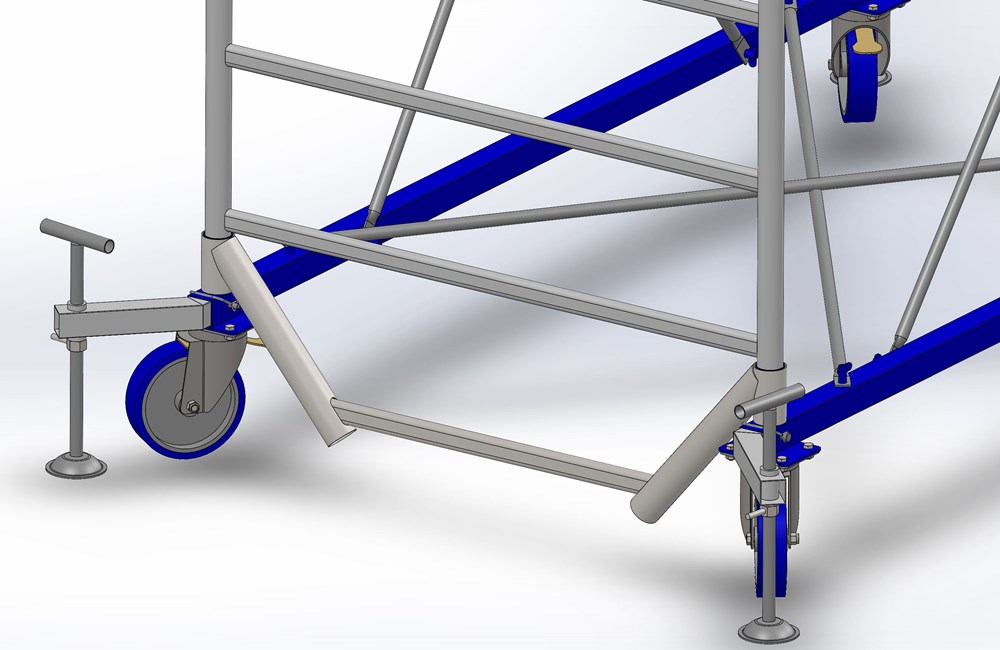

  • n.1 piolo di base per salire sul trabattello. E' un nuovo componente incluso nella base (e nel prezzo) che consente il primo step di salita da terra dell'operatore in sicurezza con le distanze imposte secondo EN1004.2. L'accessorio non deve essere acquistato in quanto è incluso nel prezzo del trabattello.
Quando il trabattello viene attrezzato con il piano di base il piolo di base non è necessario.

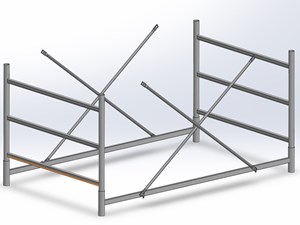

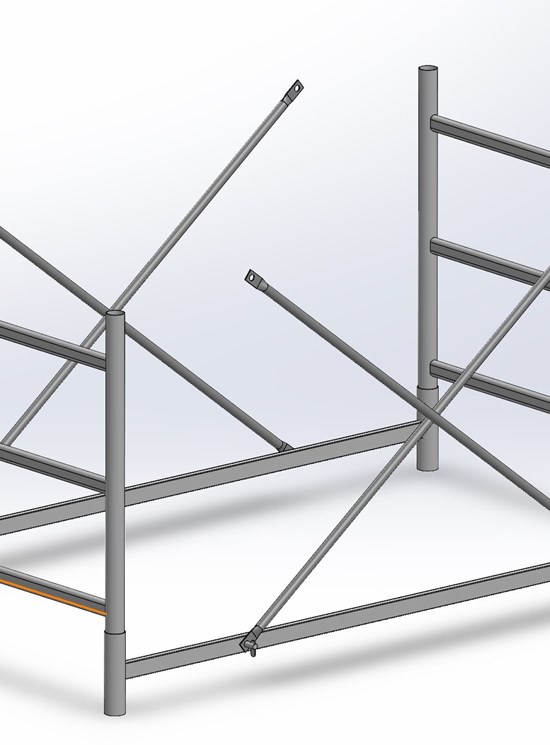

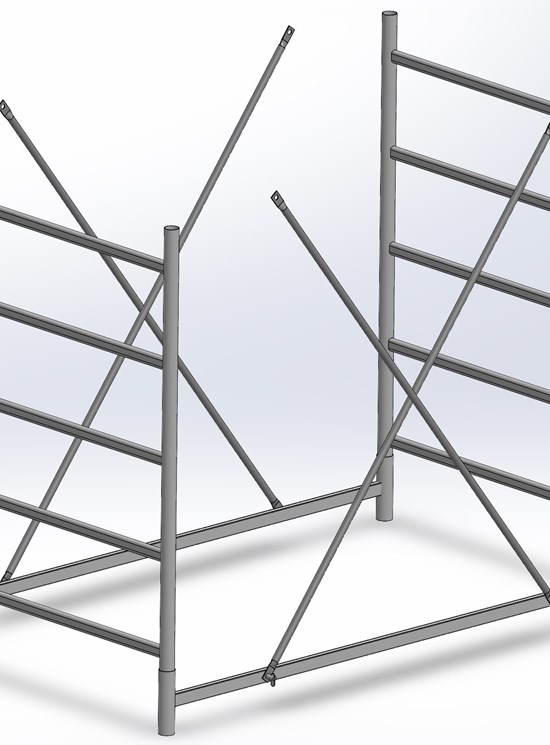

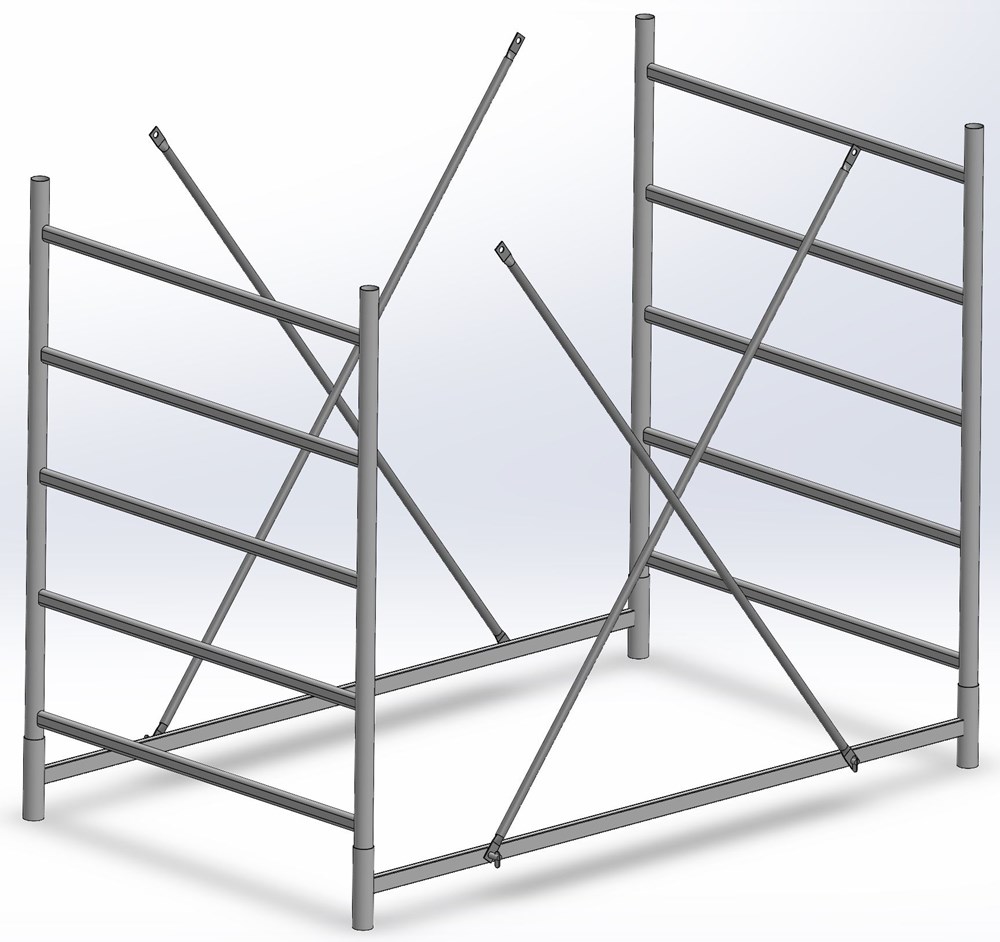

Campata m 1,20 TTECH150 composta da:
  • 2 davanzali
  • 2 spalle da m 1,50 (5 pioli antisducciolo)
  • 4 corciere

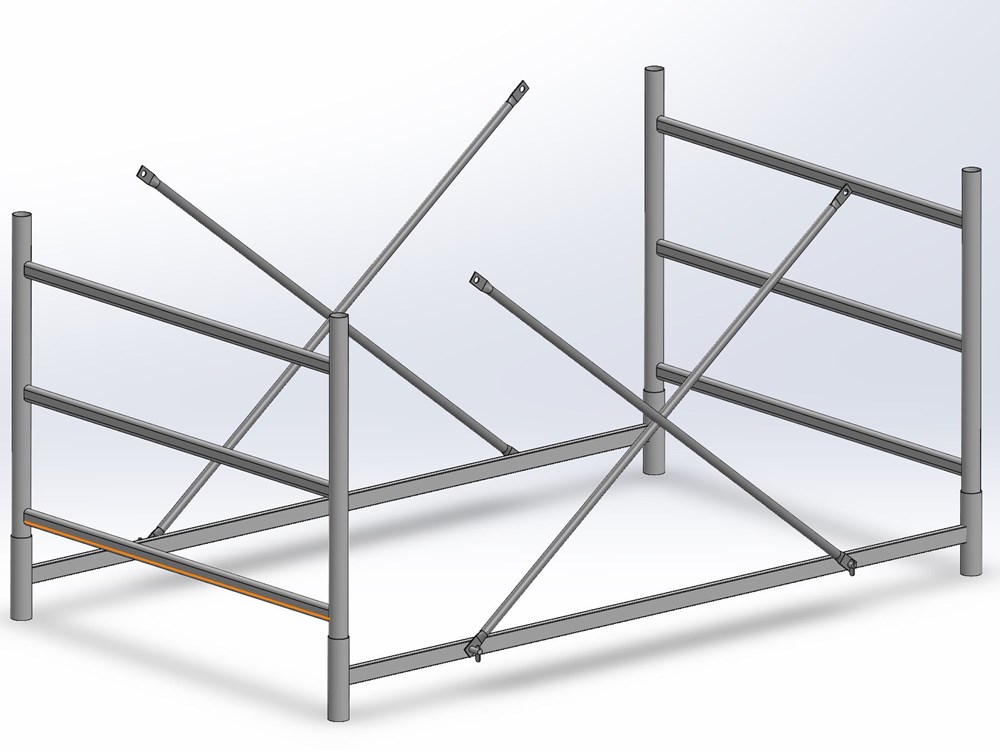

Mezza Campata m 0,90 TTECH130 composta da:
  • 2 davanzali
  • 2 spalle da m 0,90 (3 pioli antisducciolo)
  • 4 corciere

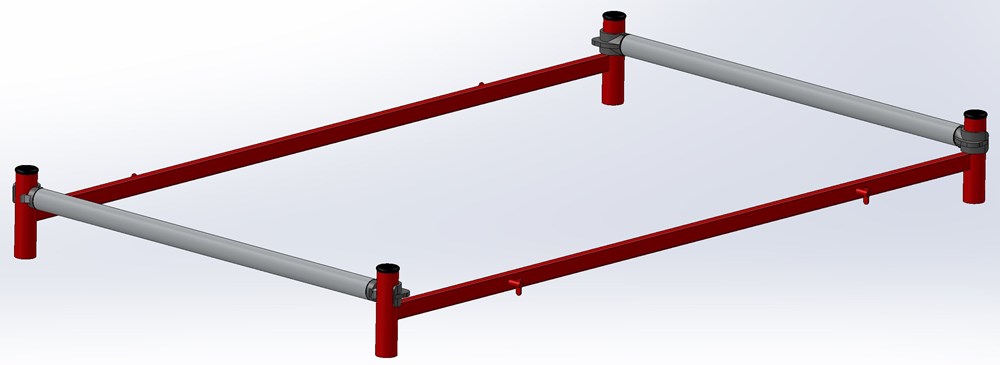

Kit terminale TTECH101 composto da:
  • 2 davanzali rossi
  • 2 traversini in alluminio ad aggancio rapido


Staffa AEUROTECHSTAFFA:

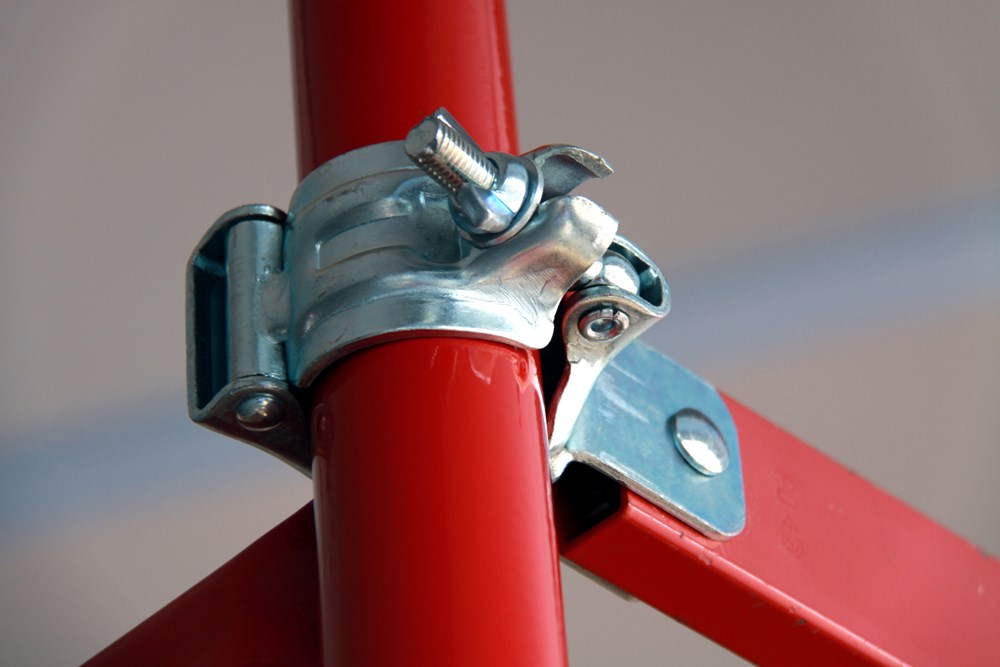

  • Obbligatorie 4 staffe stabilizzatrici in acciaio con morsetti a montaggio rapido
Accessori a richiesta

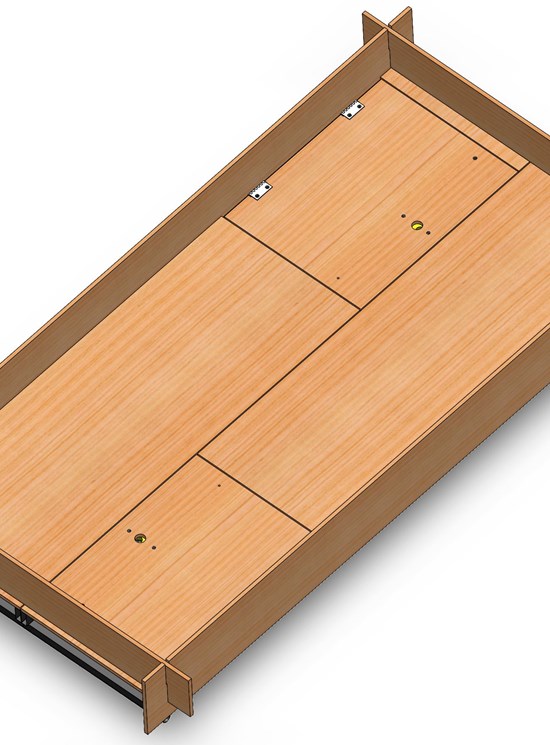

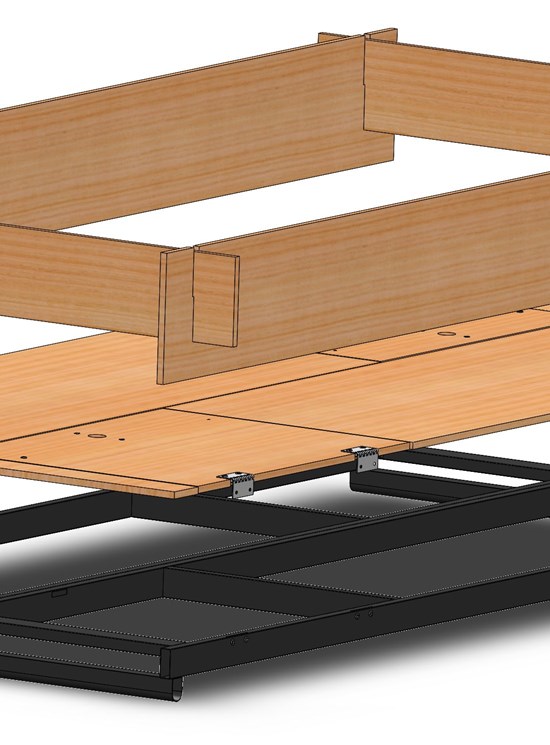

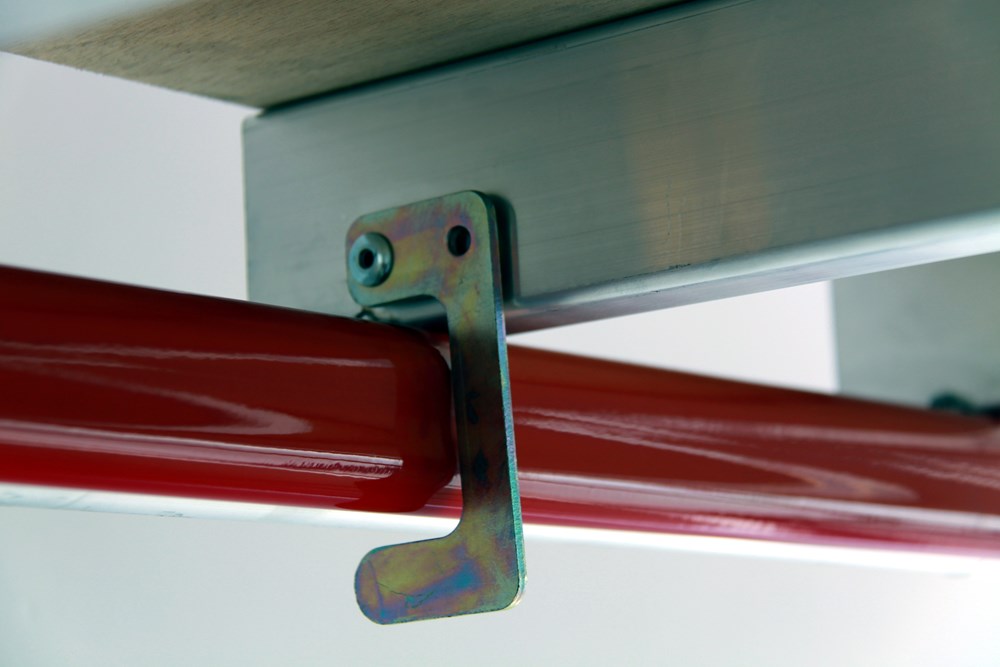

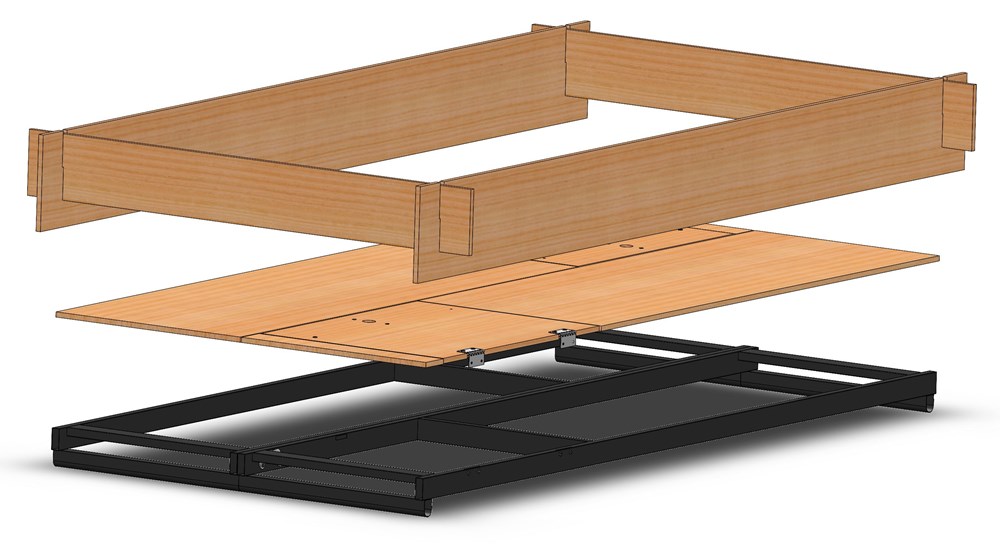

  • TTECH110 (norme europee UNIEN1004.1.2) Piano di lavoro terminale con doppia botola, telaio in acciaio e piano in legno con fermapiedi e gancio antivento.
Le 2 botole con cerniere e serrature permettono un sicuro e veloce passaggio degli addetti all’interno del trabattello ed il montaggio in sicurezza della ringhiera di protezione con il sistema A.T.B. (attraverso la botola). Dotato di gancio antivento.

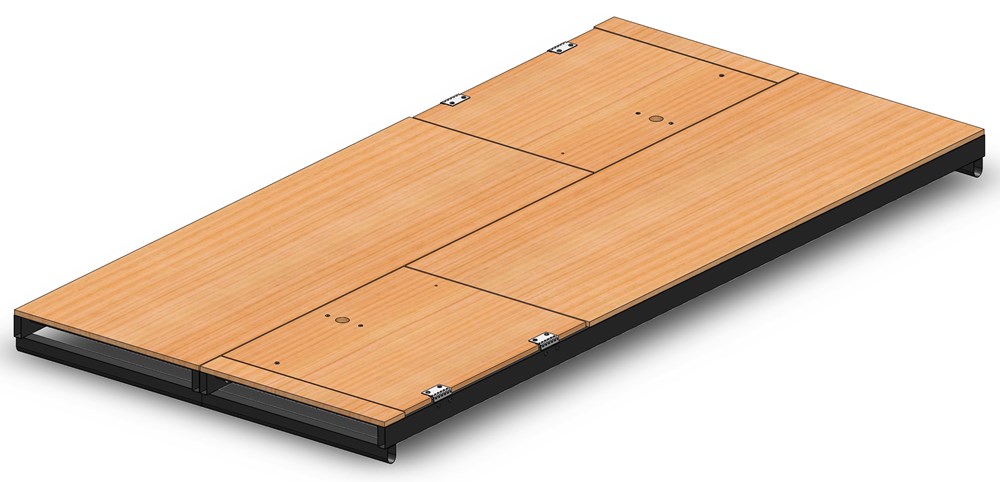

  • TTECH111 (norme europee UNIEN1004.1.2) Piano di passaggio intermedio con doppia botola, telaio in acciaio e piano in legno e gancio antivento.
N.B.: I piani di passaggio se non usati per lavorare possono essere montati senza fermapiede.
Anche in questo caso le 2 botole con cerniere e serrature permettono un sicuro e veloce passaggio degli addetti all’interno del trabattello ed il montaggio in sicurezza della ringhiera di protezione con il sistema A.T.B. (attraverso la botola). Dotato di gancio antivento.

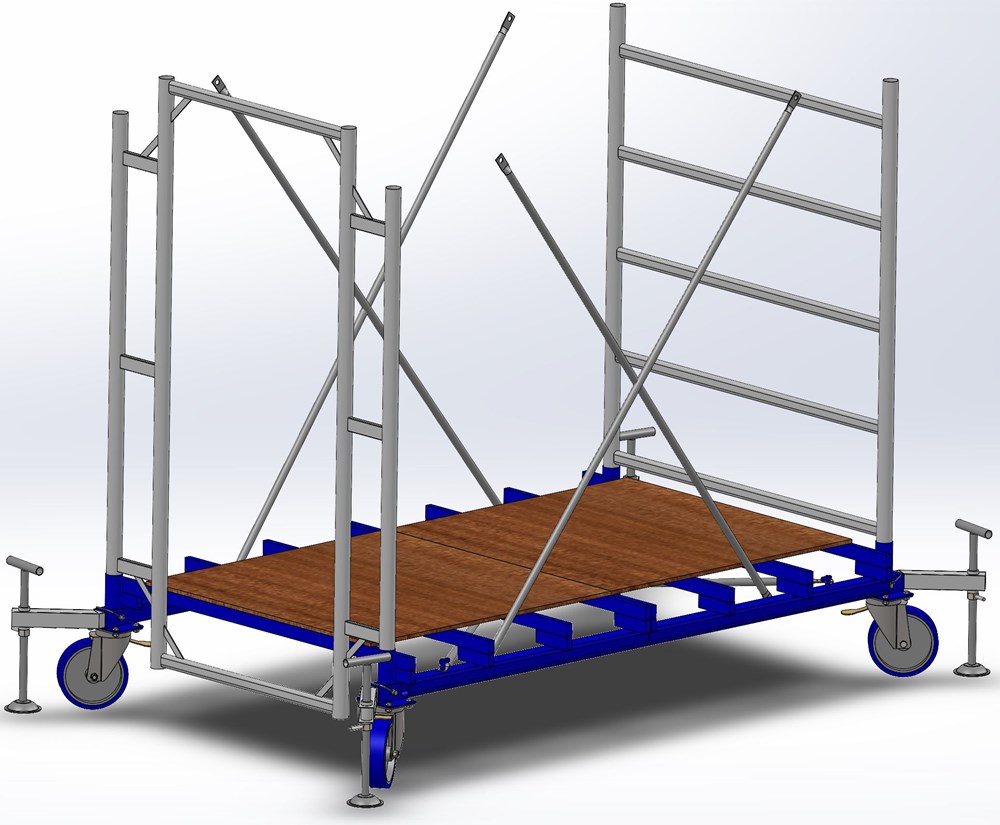

  • TTECH1056 Piano di base in acciaio obbligatorio in alcune configurazioni (norme europee UNIEN1004) per non avere troppa distanza tra il piano superiore e il suolo.
In acciaio/legno (m 1,00 x 0,56) - Kg 12.5 (obbligatorio per le altezze al piano di m 3,51/5,61/7,71/9,81/11,91)

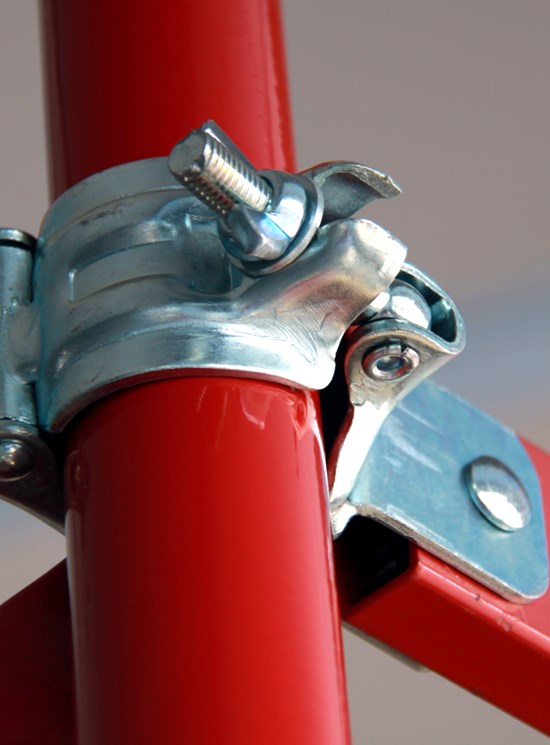

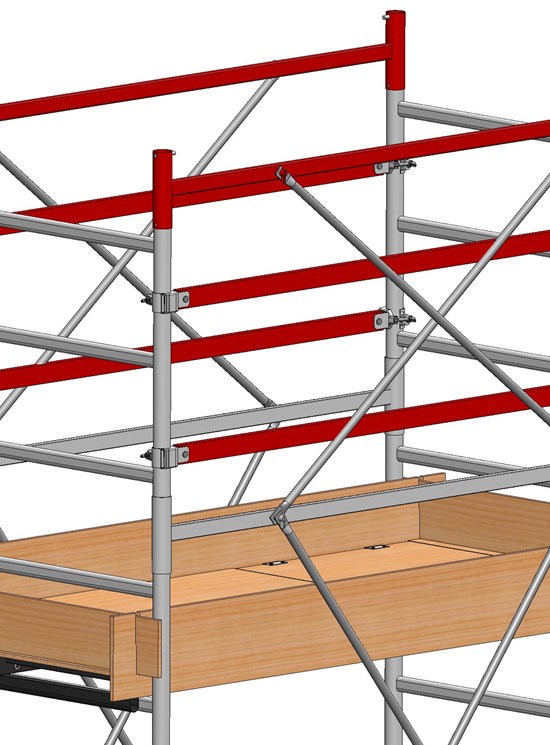

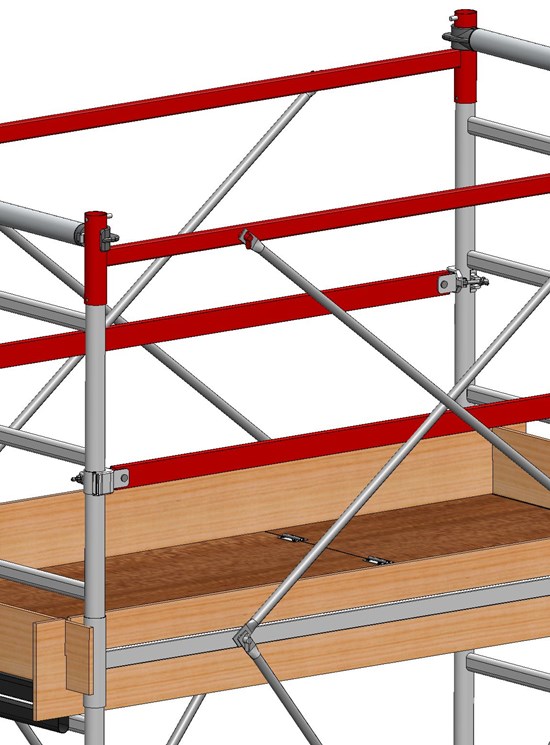

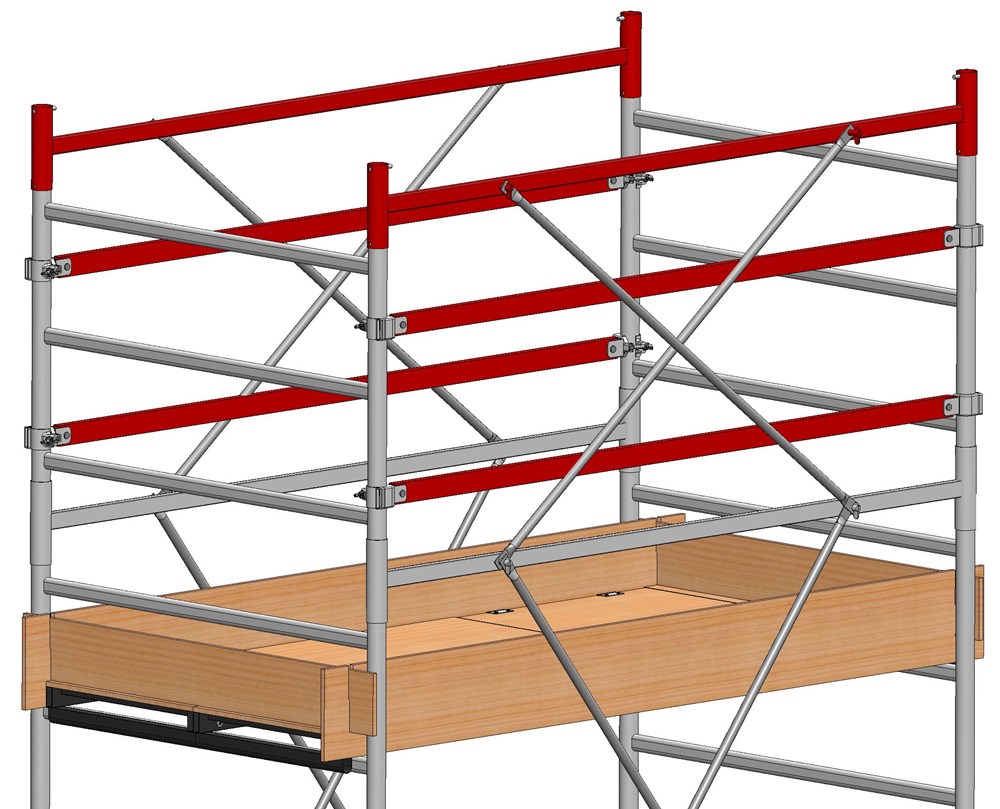

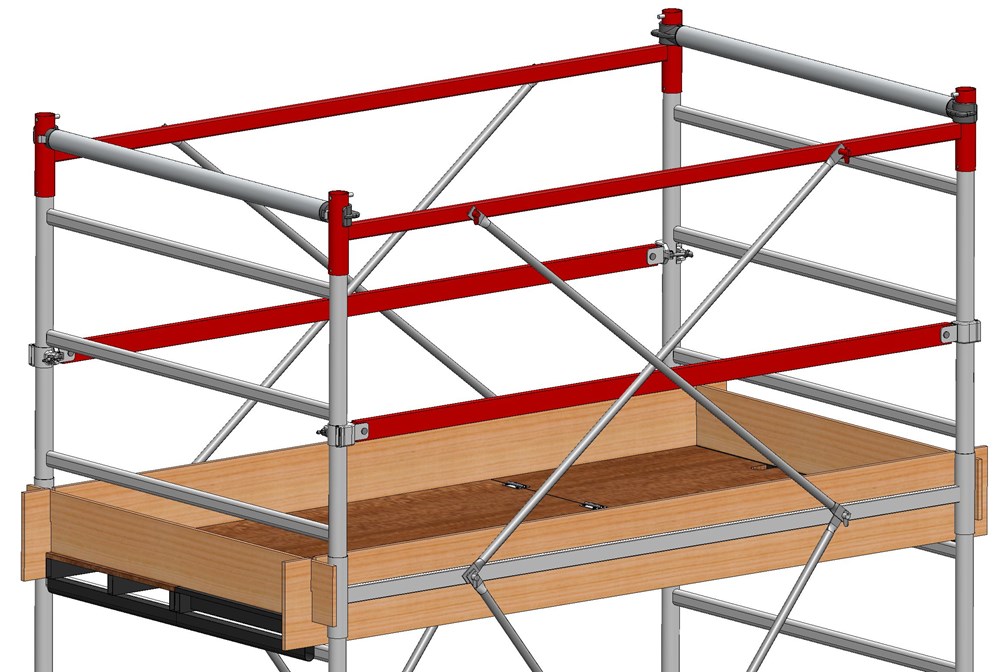

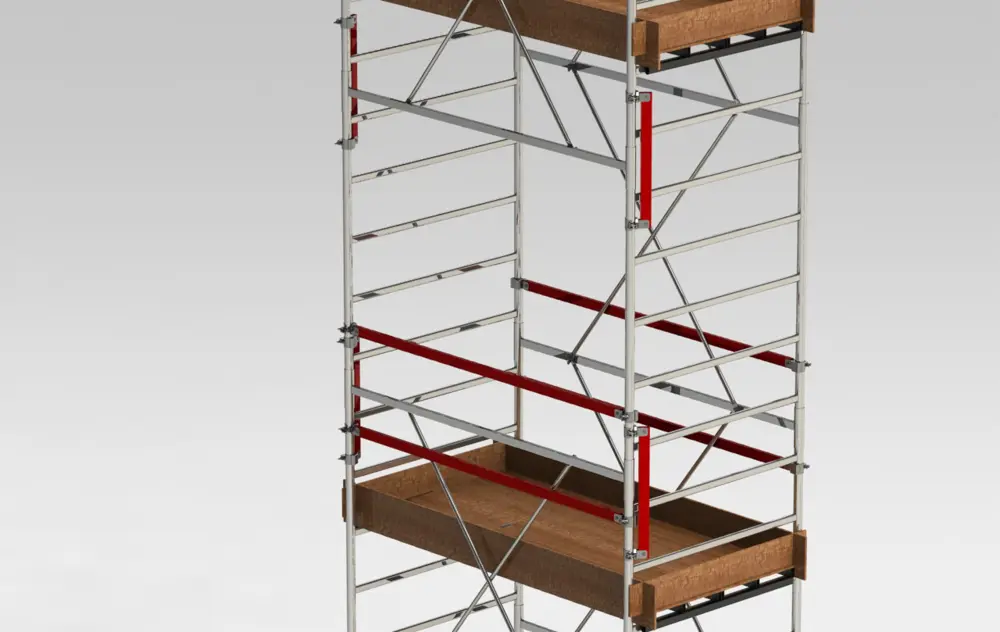

  • Parapetto AEUROTECHPARAPETT con morsetto a montaggio rapido (4 obbligatori per ogni piano di lavoro)


Nel caso dell'ultimo piano in cima se posizionato sul terzo piolo partendo dall'alto del trabattello (1 metro dalla sommità) sono sufficienti 2 parapetti.
Nel caso che l'ultimo piano in cima venga posizionato sul quarto piolo partendo dall'alto del trabattello (1,4 metri dalla sommità) sono necessari 4 parapetti.
In questo caso è possibile evitare il montaggio dei terminali in alluminio in quanto la ringhiera di protezione è sufficiente.

Non conoscendo le esigenze di lavoro di ogni cliente il kit è costituito sempre da 4 parapetti per ogni piano di lavoro.
L'operatore si gestirà i parapetti di volta in volta in base alla posizione del piano.

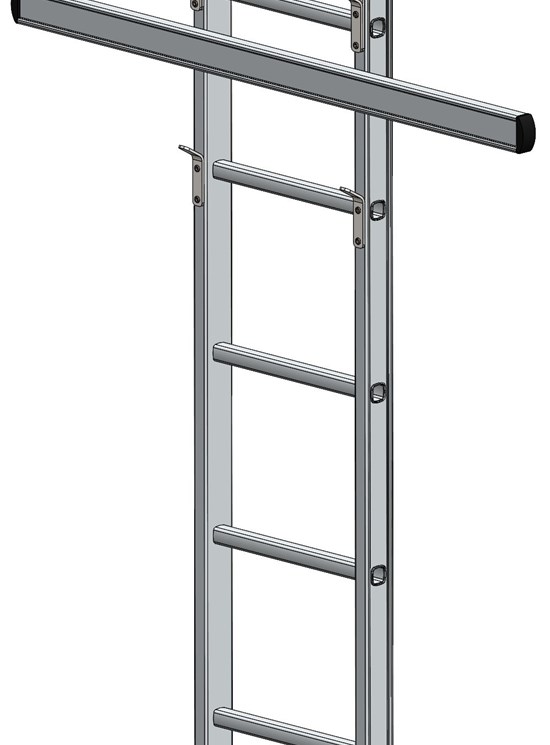

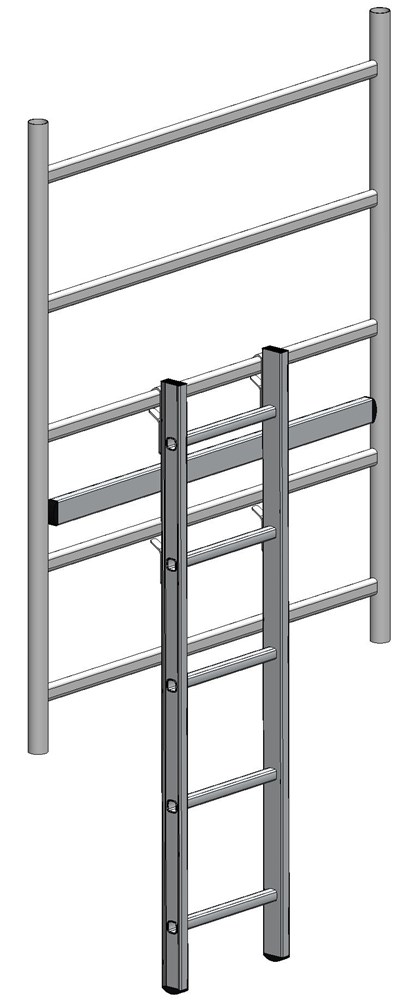

  • Spalla di ingresso - Kg 18 (in figura montata alla base del trabattello) (cod. TTECH1501)

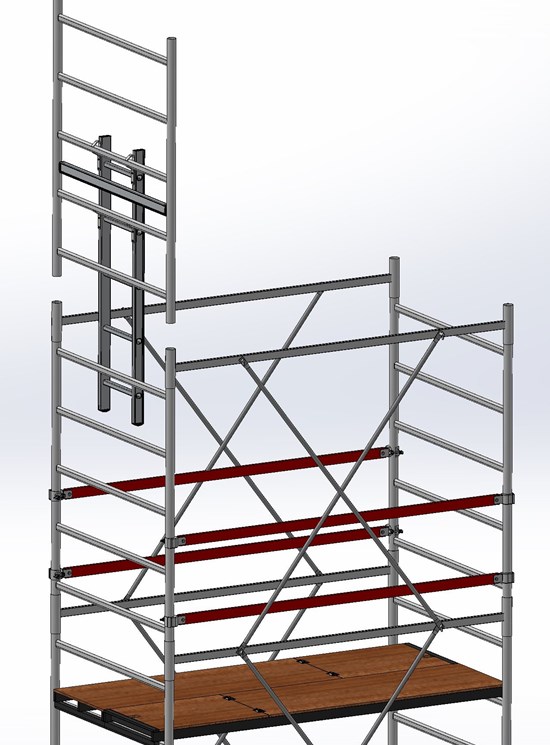

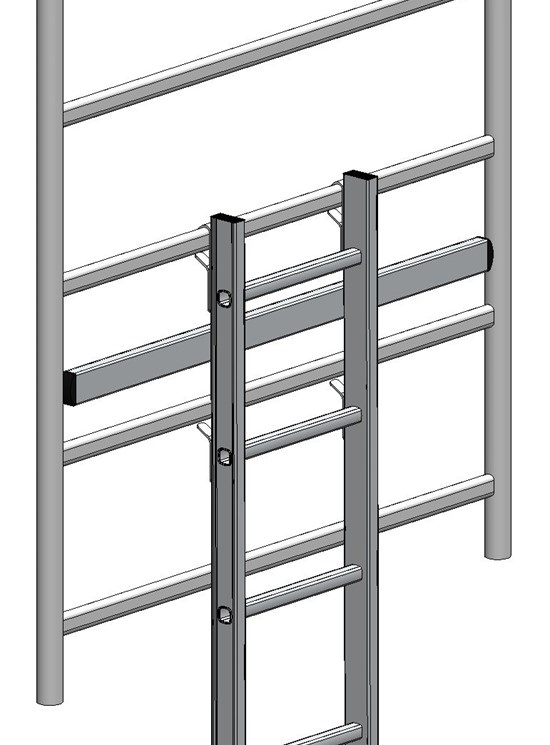

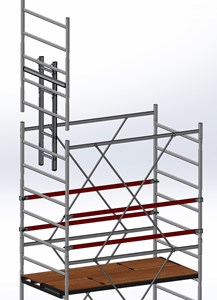

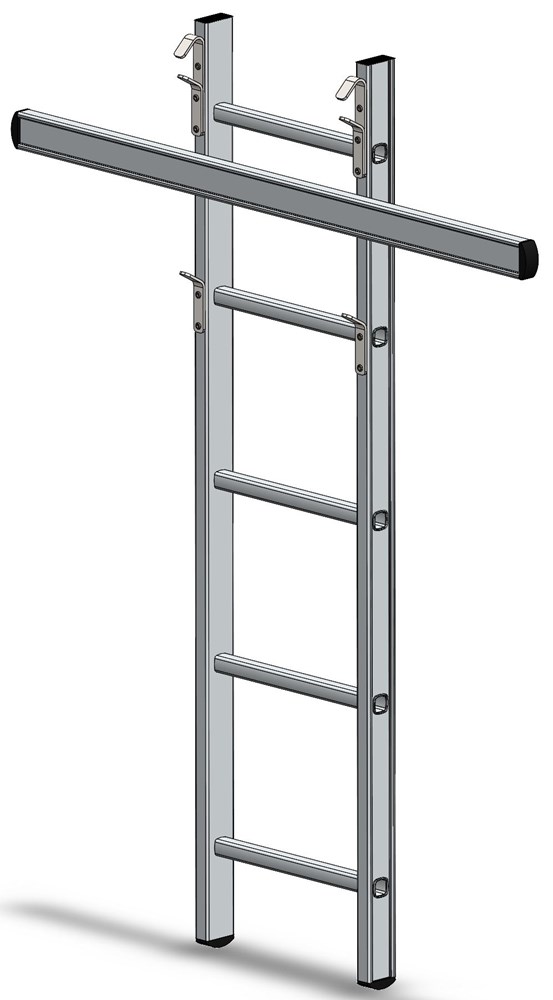

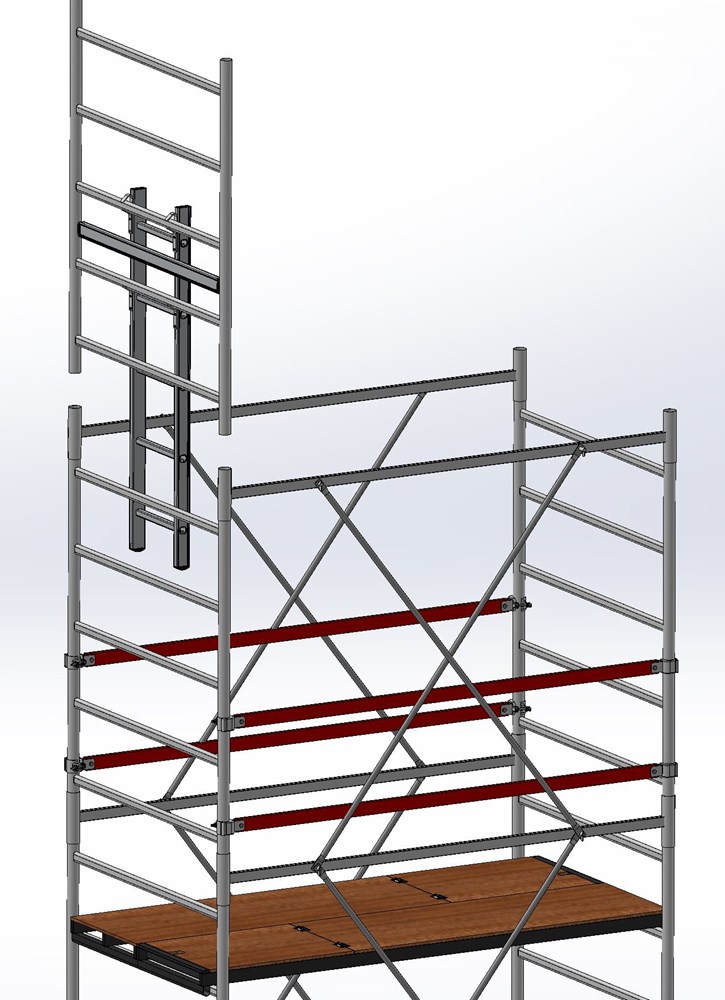

Accessorio di montaggio in sicurezza "SERVOSYSTEM" TTECHSER
E' un accessorio che consente il montaggio in sicurezza delle spalle secondo EN1004.2.
L’operatore lo usa come un “appendino” montando la spalla senza rischi e senza bisogno di salire sui pioli sottostanti (cad. Kg 2,7).
Consigliato per le seguenti altezze al piano: m 3,51-5,01-5,61 e tutte le altezze oltre m 6,51.


  TANCORAGGIO Gancio di ancoraggio rapido in alluminio regolabile


Contenitore in alluminio che può essere montato ad altezza del viso con l’apposito morsetto. Perfettamente adatto al montaggio su profilo mm 50.
Leggero e resistente consente di conservare il manuale ed eventuali documenti di cantiere che rimangono sempre a disposizione e a portata di mano dell’operatore e degli eventuali organi di controllo competenti, evitando multe salate o rimproveri per averlo smarrito o scordato. Il manuale non si rovina anche in caso di maltempo in quanto il contenitore non consente alla pioggia di penetrare all’interno.
Anche in caso di carico e scarico da automezzo è resistente agli urti. Peso Kg 1,3
Cod: TCONTENITORE050

Sbarco su tetti e coperture
I trabattello EUROTECH sono certificati da SVELT secondo D.LGS. 81/2008 per lo sbarco su tetti e coperture.
Il sistema di sbarco è riportato nel manuale d'uso.
1) Ancorare il trabattello alla facciata
2) Togliere le crociere e il fermapiede nel lato dello sbarco
3) Collegare la sezione superiore con quella inferiore tramite i 2 traversini rossi che evitano lo sfilo accidentale della sezione superiore (cod. AEUROTECHCOPERTUR)
4) Il Kit Campata Libera (AEUROTECHCOPERTUR) consente di togliere le crociere nella facciata dove si opera in modo da fornire un notevole spazio per il lavoro dell’operatore.

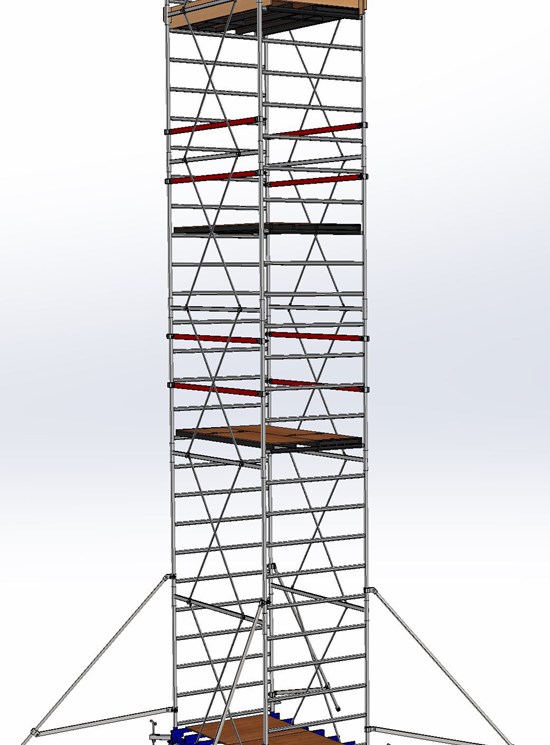

ALTEZZE E CODICI DISPONIBILI - (TUTTE LE CONFIGURAZIONI SONO INSERITE NEL MANUALE E CONFORMI ALLE EN1004-1-2)
Altezza
al piano
di lavoro
m
 Altezza
totale



 m
Altezza
di lavoro
(alla mano)
m
Terminali




n.
Staffe




n.
Campata da 1,5 m
Livellatori




n.
Eurotech
solo struttura



cod.
Piano di lavoro completo di kit fermapiedi
n.
Piani di lavoro intermedi senza fermapiedi
n.
Parapetti




n.
Servosystem




n.
Eurotech full optional



cod.
0,81 1,90 2,81 2+2 0 1 4 AEUROTECH190 1 0 4 0 AEUROTECHC190
2,31 3,40 4,01 2+2 4 2 4 AEUROTECH340 1 0 4 0 AEUROTECHC340
3,81 4,90 5,81 2+2 4 3 4 AEUROTECH490 1 1 8 0 AEUROTECHC490
5,31 6,40 7,01 2+2 4 4 4 AEUROTECH640 1 1 8 0 AEUROTECHC640
6,81 7,90 8,51 2+2 4 5 4 AEUROTECH790 1 2 12 0 AEUROTECHC790
8,31 9,40 10,31 2+2 4 6 4 AEUROTECH940 1 3 16 1 AEUROTECHC940
9,51 10,90 11,51 2+2 4 7 4 AEUROTECH1090 1 3 16 1 AEUROTECHC1090
11,31 12,40 13,31 2+2 4 8 4 AEUROTECH1240 1 4 20 1 AEUROTECHC1240
12,81 13,90* 14,81 2+2 4 9 4 AEUROTECH1390 1 - 24 1 AEUROTECHC1390

  • Altezza massima autolimitata a m 13,90. Il trabattello deve poter essere spostato su ruote alla max altezza di progetto di m 13,90.
  • Nei trabattelli Eurotech conformi alle norme europee UNIEN1004-1-2 i piani di passaggio possono essere usati senza fermapiede. L’ancoraggio non è obbligatorio.
  • Oltre m 12 al piano di lavoro (8 all’esterno) il trabattello è conforme alla sola norma D.Lgs.81/2008: ancoraggio obbligatorio e tutti i piani devono essere dotati di fermapiedi
  • In TABELLA sono indicate le altezze più “convenienti” (campate da 1,5 m). E’ possibile richiedere i codici completi con le altezze intermedie.
