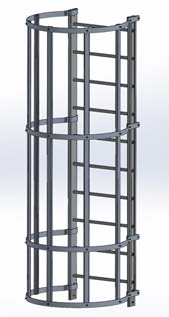

Scala con gabbia (alla marinara) Self system

Scala con gabbia (alla marinara) Self system

In alluminio su misura

Indica la possibilità di richiedere la conformità del prodotto alla Norma Tecnica Europea di accesso a macchinari

Indica gli anni di validità della garanzia

Indica la portata massima, totale o al mq (area piano di calpestio). Eventuali piani di calpestio e scalette sono considerati parte della struttura stessa e non ne influenzano la portata

Tutti i nostri prodotti sono conformi all’utilizzo secondo il nuovo Decreto Legislativo sulla sicurezza n. 81 del 9 aprile 2008

Ideale per uso professionale

Scala verticale senza saldature, da fissare a parete con o senza gabbia di sicurezza completamente avvitata come tutti gli accessori.

Self System è il nuovo progretto SVELT che consente all'operatore di montare tutti gli accessori e la gabbia direttamente in cantiere risparmiando notevolmente sui costi di trasporto.

Tutti i componenti, gli accessori e la gabbia non presentano saldature e possono essere assemblati in cantiere con il nuovo sistema di Avvitatura Rapida progettato da Svelt.

In questo modo la scala, tutti gli accessori e la gabbia presentano un volume di imballo supercompatto che la rende economica da trasportare, pur essendo rapida da montare in cantiere.

IDEALE PER I RIVENDITORI

Self System è anche un sistema a moduli standart pre-composti che permette ai Rivenditori Autorizzati di tenere a magazzino confezioni predefinite di pochi moduli in grado di soddisfare numerose configurazioni richieste dei clienti (richiedi al tuo agente di zona).

RAPIDI TEMPI DI MONTAGGIO

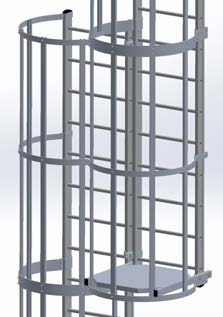

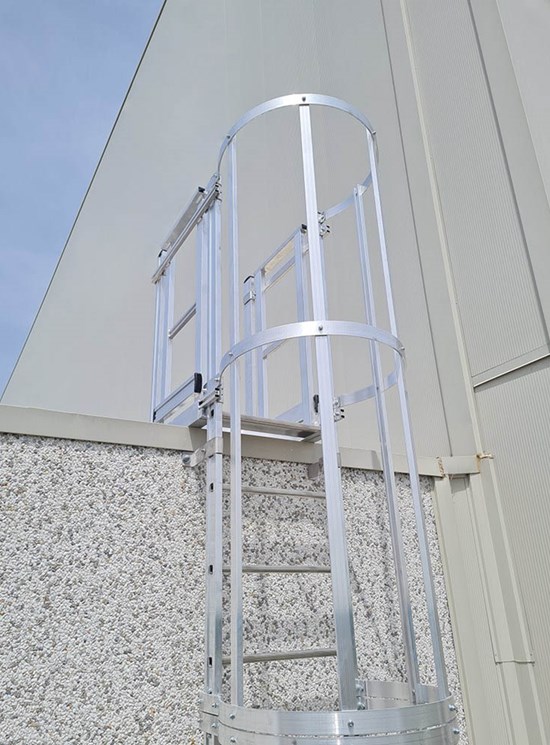

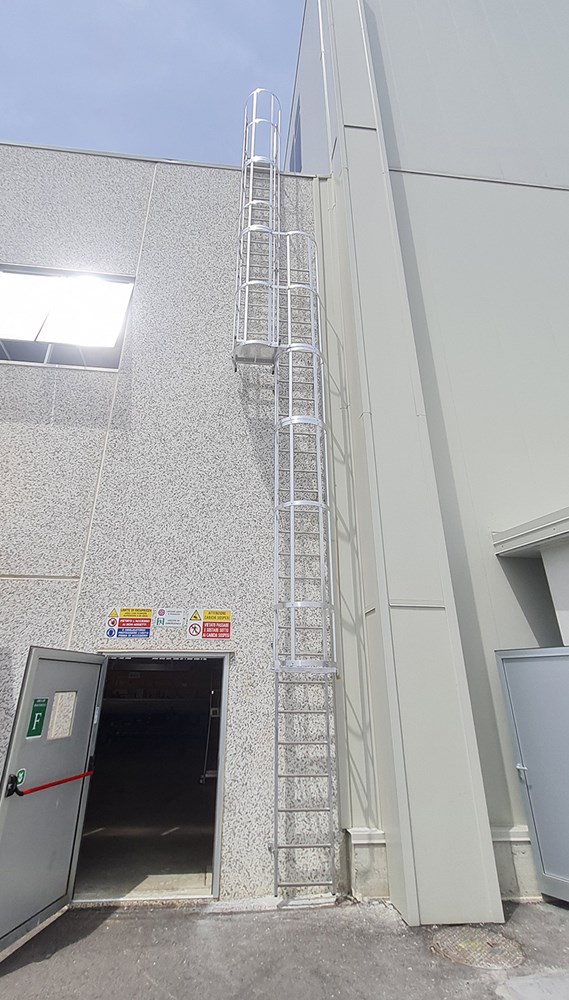

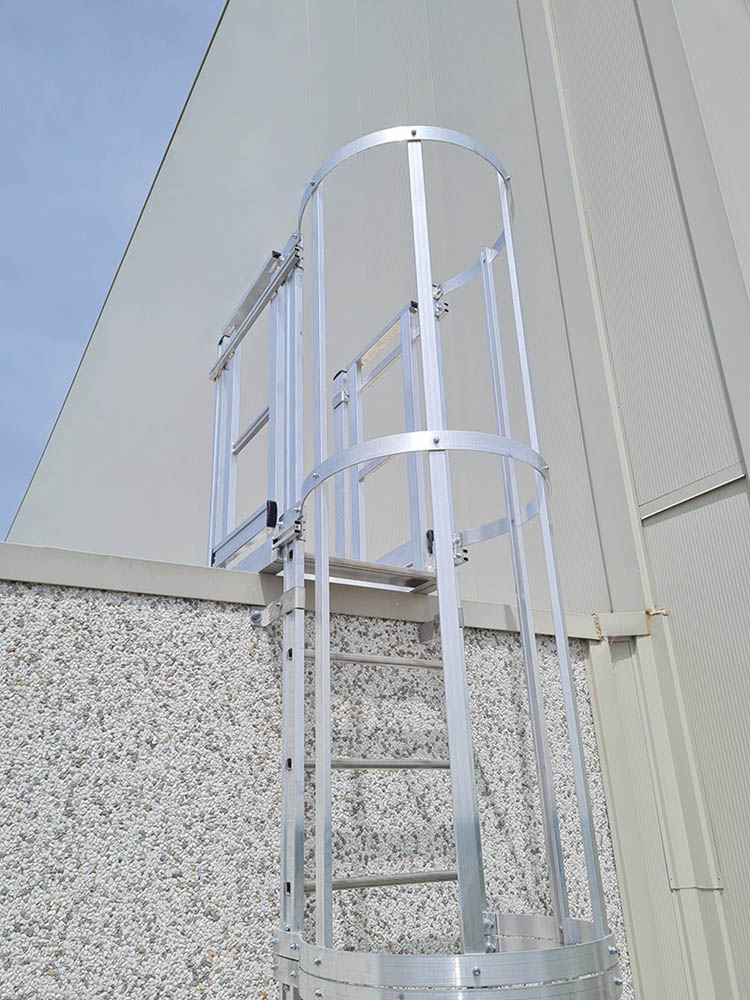

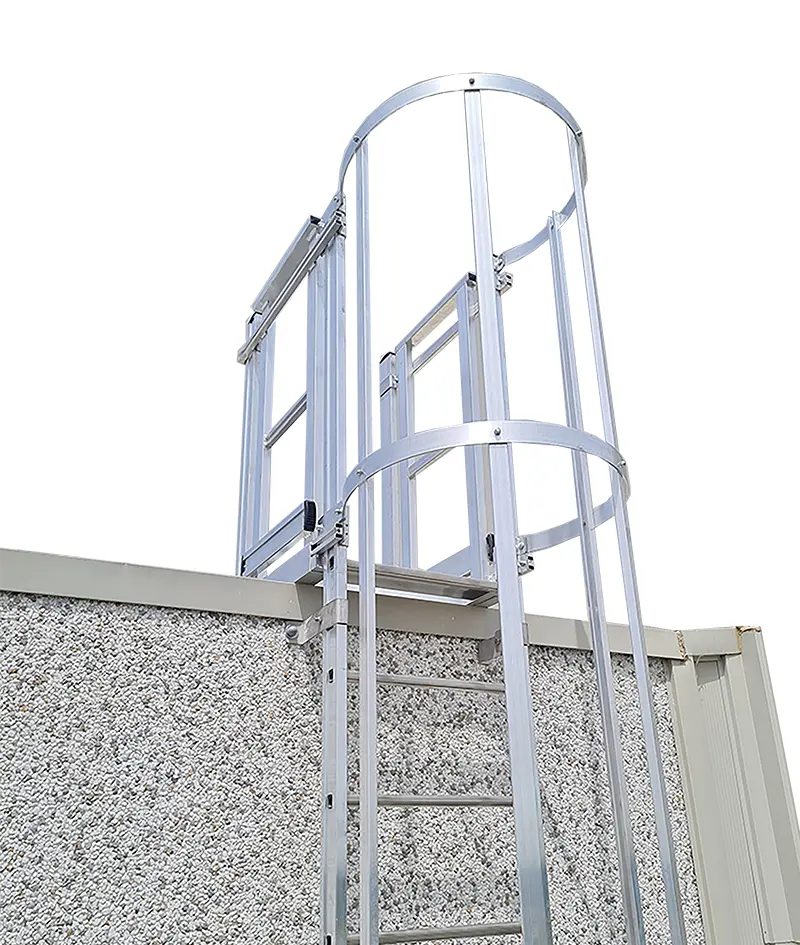

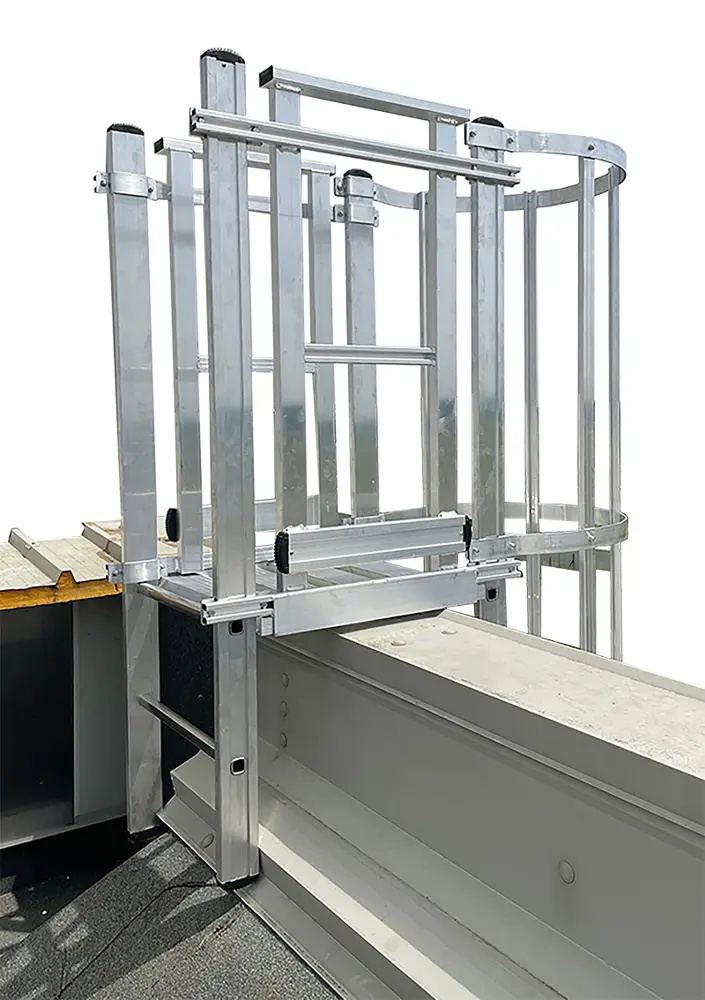

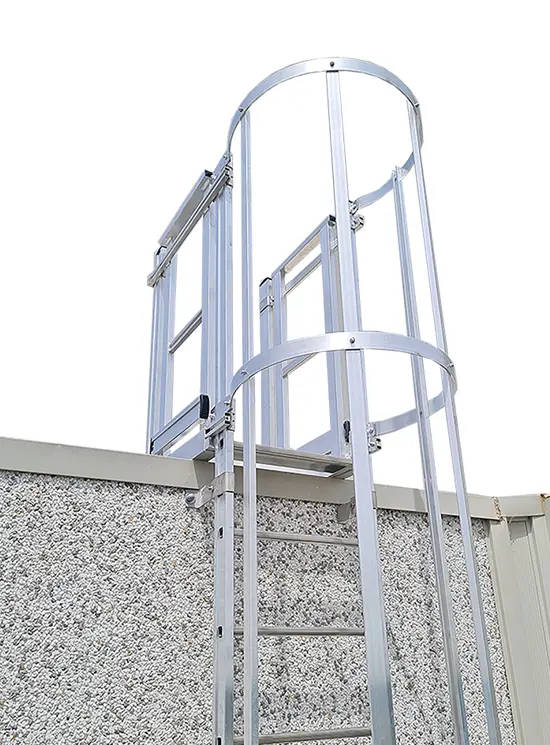

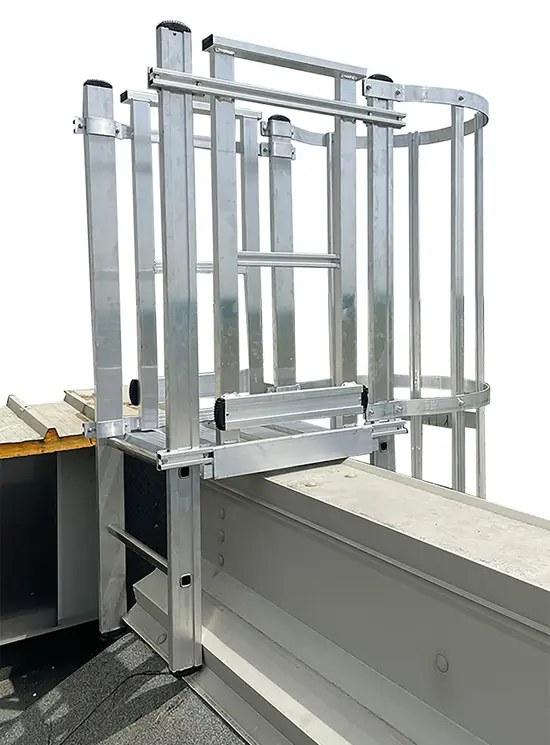

La scala mostrata in queste immagini è alta 10,75 m, e include un modulo di sdoppiamento dei tronconi e un modulo di sbarco sul tetto.

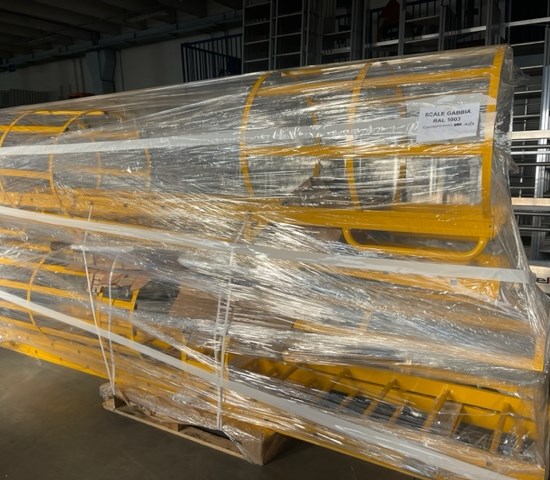

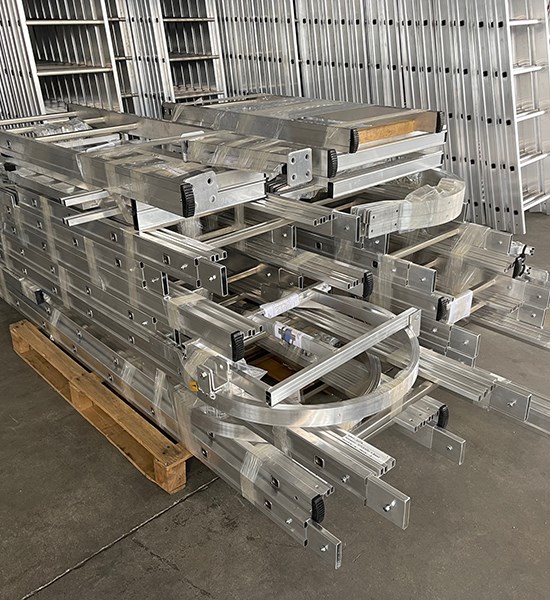

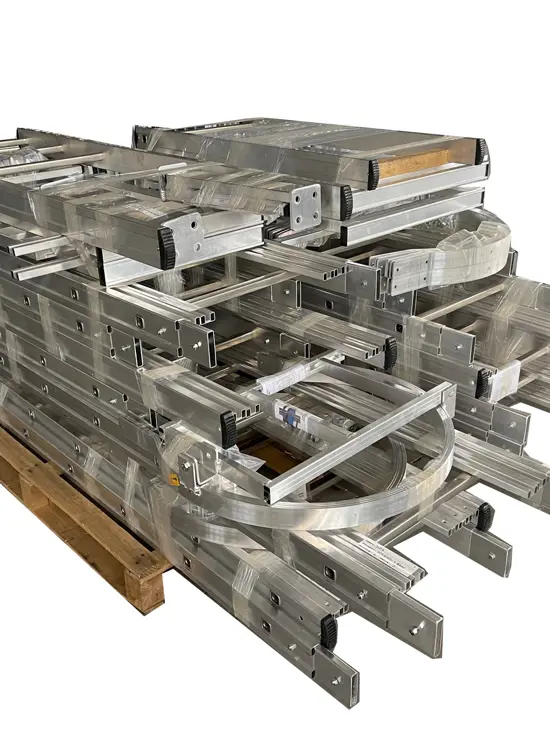

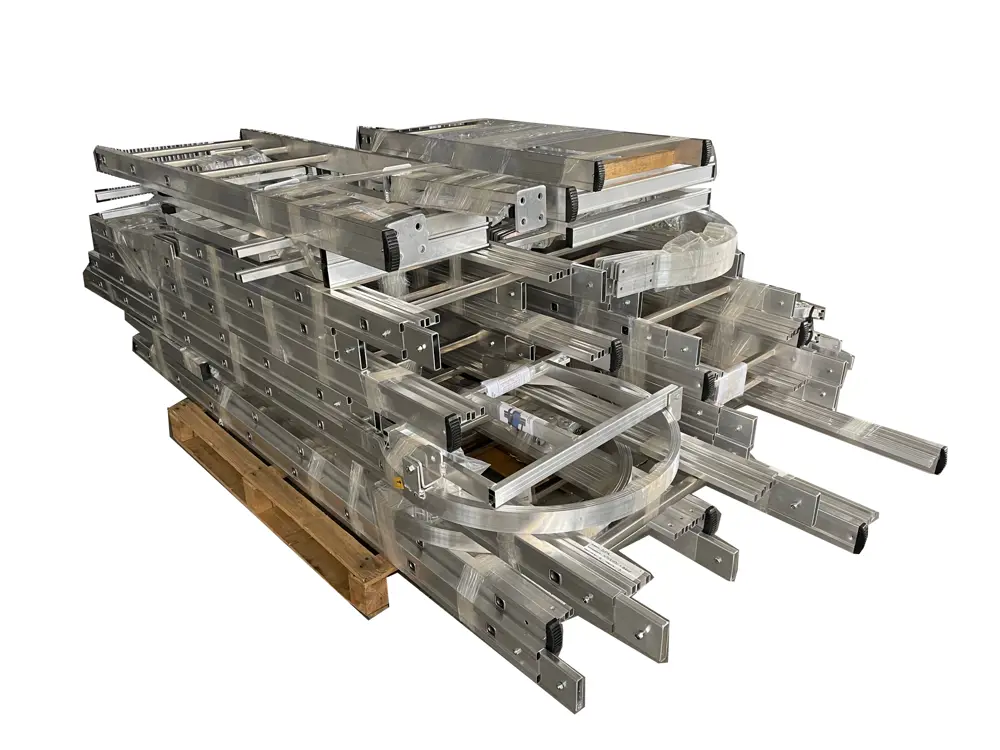

Entrambi i moduli, la gabbia e tutti gli accessori, sono stati forniti smontati (vedi immagine imballo super-compatto su un solo pallet).

La scala è stata assemblata a terra e poi fissata a muro in sole 4 ore da 2 operatori che la montavano per la prima volta.

Consigliamo l'uso di 2 cavalletti portatili in alluminio svelt e di avvitatori elettrici:

Montaggio di un tronco da 270 cm da parte di un solo operatore ca. 10 minuti
Montaggio di un tronco da 380 cm da parte di 2 operatori ca. 8 minuti

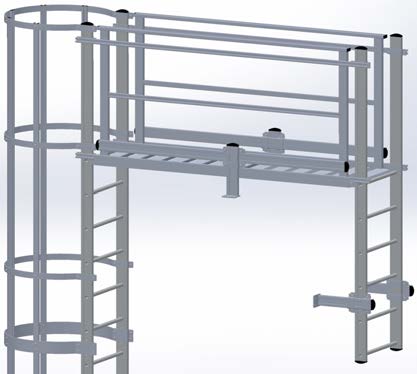

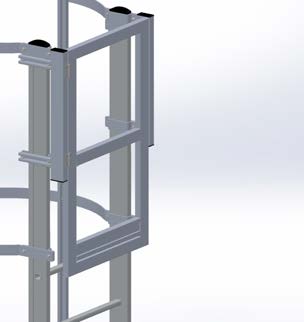

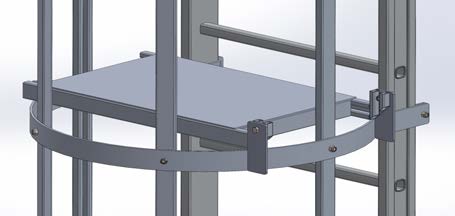

Montaggio piattaforma di scavalcamento da parte di un solo operatore ca. 8 minuti
Montaggio piattaforma di scavalcamento da parte di 2 operatori ca. 5 minuti

La scala può essere richiesta già montata.

In questo caso il trasporto sarà più ingombrante ma diminuiranno i tempi di montaggio in cantiere.

CARATTERISTICHE TECNICHE

•   Costruzione in alluminio nervato ad alta resistenza
•   Assenza totale di saldature su scala e su gabbia di protezione.
•   Ogni componente viene imbullonato con un sistema di montaggio semplice, rapido ed innovativo
•   Tronchi scala larghezza interna mm 510
•   Pioli zigrinati mm 27x27 ribordati ai montanti verticali mm 84x27
•   Interasse pioli mm 280

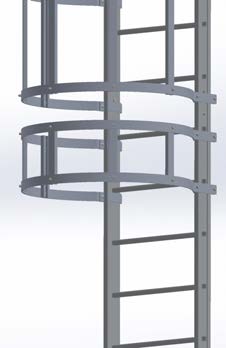

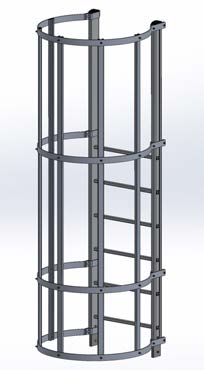

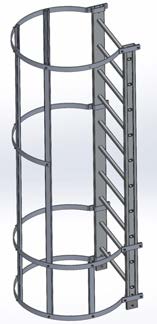

•   Gabbia di protezione profondità mm 600 a scelta da imbullonare o già imbullonata
•   Anelli gabbia in piatto di alluminio mm 50x5
•   Montanti verticali gabbia sezione mm 40x20
•   Partenza gabbia da mm 1900 a mm 2500 da terra variabile in base alla tipologia d’installazione

      (N.B.: gli ultimi 1100 mm sono senza pioli per consentire l’uscita dell’operatore).
•   Staffe per il fissaggio a parete: staffe standard (inox) oppure staffe telescopiche (alluminio)
•   Distanza minima tra piolo e muro con staffe standard mm 200
•    Le poche saldature presenti sono a TIG certificate (supporti/piattaforme/cancellini)
•   Libretto istruzioni
•   Dichiarazione ed etichetta di conformità alle norme vigenti

NORMATIVE

La scala può essere richiesta in conformità alla normativa italiana D.LGS81/2008 oppure a quella europea EN14122
(vedi il documento DIFFERENZE TRA NORMA ITALIANA E NORMA EUROPEA delle nostre scale)

Per maggiori informazioni sulla normativa vigente clicca su: NORMATIVA IN VIGORE PER LE SCALE VERTICALI

SU RICHIESTA

Verniciatura del colore richiesto
